工程之星5.0道路纵曲线输入说明

    工程之星5.0道路设计里除了可以输入道路的平曲线,也可以输入竖曲线要素。输平曲线的目的是为了测道路的横断面或者进行道路中桩、边桩的放样。那么,输入竖曲线就是为了进行道路纵断面的测量或者复核,道路测量过程当中清晰、准确、快速的知道任意桩号的实际高程与设计标高的差值。首先,我们需要有纵坡、竖曲线表。如下图



    工程之星5.0道路纵曲线输入说明

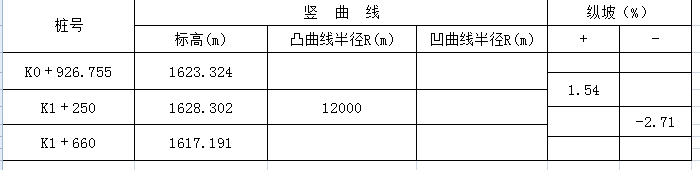

     图:纵坡、竖曲线表

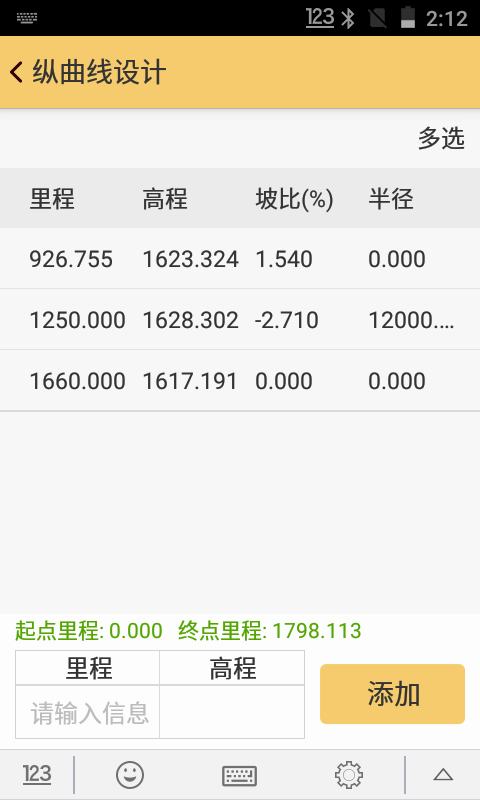

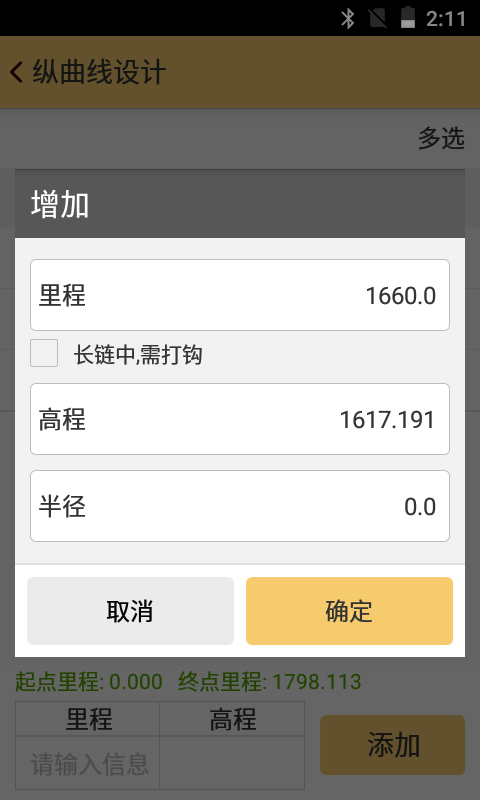

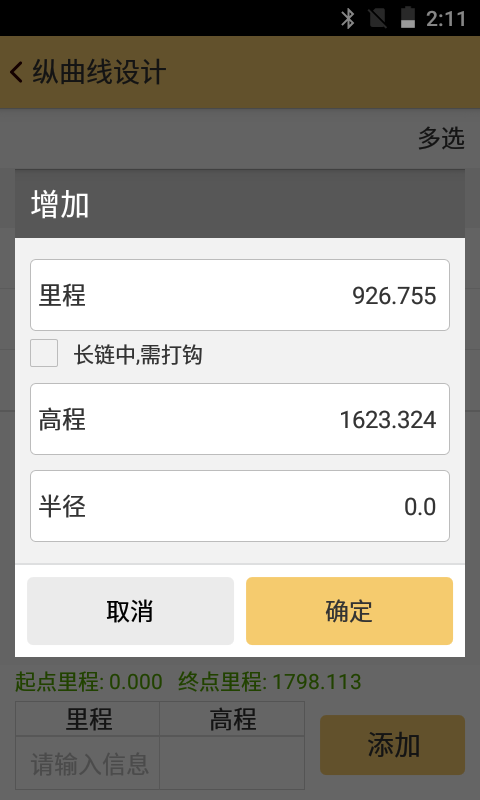

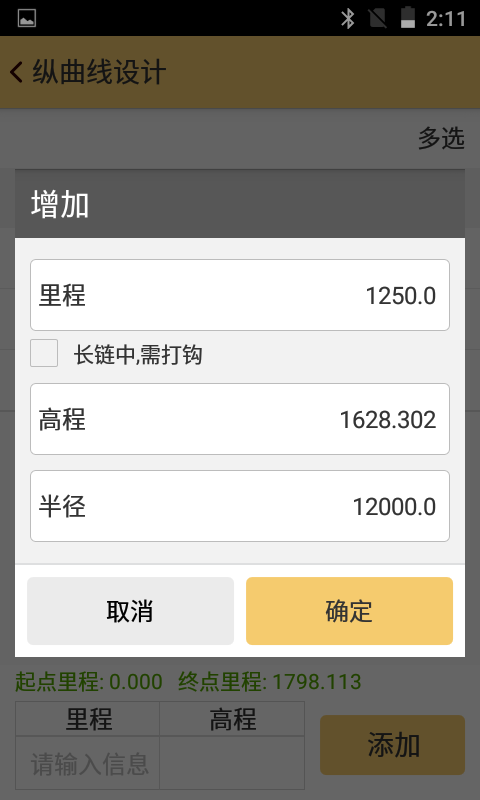

    然后,打开工程之星5.0,点击“输入”——“道路设计”——打开已经输好的平曲线文件(工程之星5.0的竖曲线的输入必须在平曲线的基础上)——点击“纵曲线设计”——点击“添加”。根据纵坡、竖曲线表将竖曲线数据按照顺序输入,如下图



    工程之星5.0道路纵曲线输入说明
    工程之星5.0道路纵曲线输入说明
    工程之星5.0道路纵曲线输入说明



    竖曲线的输入需要注意:第一,不管凹曲线还是凸曲线的半径输正值;第二,竖曲线的输入是受制于平曲线的,也就是说要先输好平曲线才能去进行竖曲线的输入;第三,竖曲线的里程不能超出平曲线的范围。

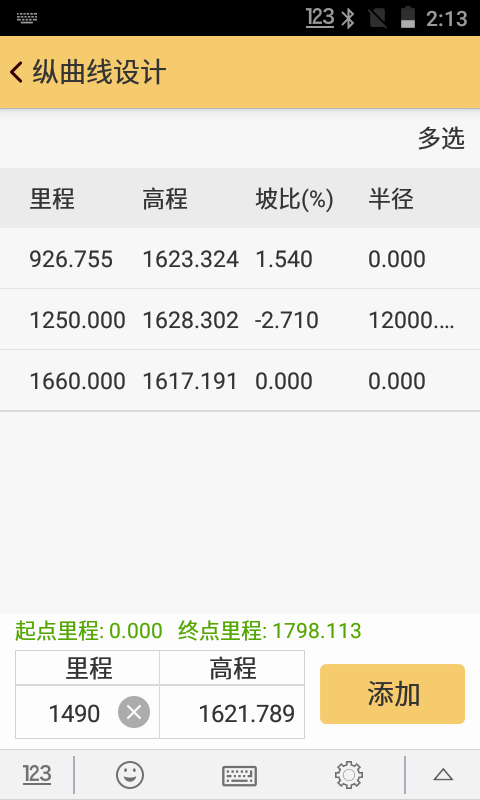

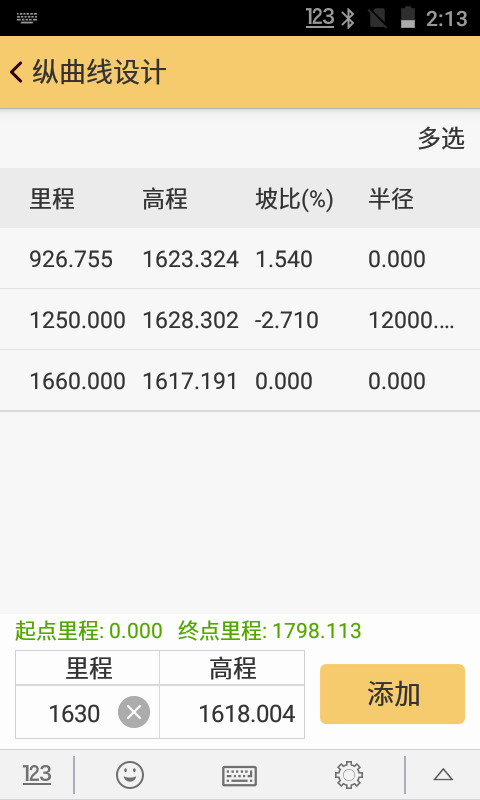

    将纵坡、竖曲线表的数据按照顺序输完以后,就可以任意输入里程检查任意里程的高程是否正确。这里需要对照纵断面图检查设计高程是否正确,如下图



    工程之星5.0道路纵曲线输入说明
    工程之星5.0道路纵曲线输入说明
    工程之星5.0道路纵曲线输入说明

        输入完成界面           输入里程验算设计高程      输入里程验算设计高程

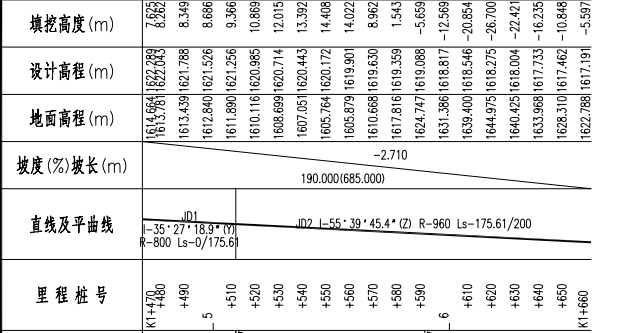

    工程之星5.0道路纵曲线输入说明 图:纵断面图



    竖曲线输入完毕后,就可以打开工程之星5.0道路放样功能,把“高程”选项改为“高差”选项,就可以实时直观的看出道路中桩实际高程与设计高程的差值。



    工程之星5.0纵曲线设计做了非常大的改进,相比3.0强大得不是一点点,优化算法,减少大量的数据录入等,是非常值得信赖的一个功能。
