中海达GPS静态测量—-控制网由来



    为什么需要控制网?什么是控制网?

    设计效果图

    中海达GPS静态测量—-控制网由来



    实际施工图

    中海达GPS静态测量—-控制网由来

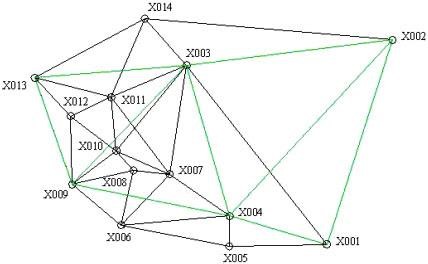

    控制网

    控制网概念:为该施工区域设置的测量控制网,作用就是控制该区域施工三维位置(平面位置和高程)。通俗点就是施工放样用的很多已知点(导线点、水准点),组成的一个控制网,这些控制点一般都经过平差,同一个控制网内的各点精度应该相同,以达到不管用网内的哪几点用来测量放样,放样点的精度相同,保证施工中不出现错位

    中海达GPS静态测量—-控制网由来

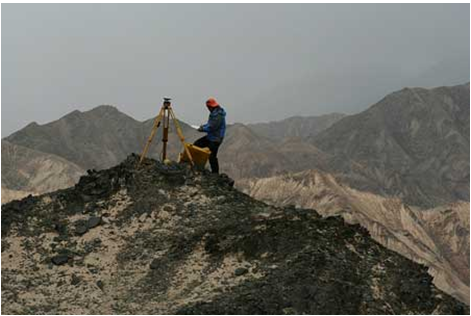

    传统控制测量

    中海达GPS静态测量—-控制网由来



    中海达GPS静态测量—-控制网由来





    现代控制测量

    中海达GPS静态测量—-控制网由来





    相对于传统控制测量,GPS的优势

    1、观测站之间无需通视;

    2、作用范围广;

    3、提供三维坐标;

    4、全天侯作业;

    5、定位精度高(平面2.5mm+1ppm);

    6、效率高、观测时间短;

    7、节省大量人力、物力;

    8、操作简单;



    GNSS工作原理

    单点定位:

    地面接收机有三个坐标未知数,再加时钟误差,共四个未知数,所以至少观测四颗卫星, 即可确定点的三维坐标。

    中海达GPS静态测量—-控制网由来



    静态测量:

    两两测站之间至少4颗共同卫星,即可解算出两测站之间的基线长度。测定相邻两两点间的基线长度以后,可以平差,得到加密点坐标。

    中海达GPS静态测量—-控制网由来
