中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差

最近我们上线了一视频教程

短短两周时间,后台播放次数达到5000+

吼,看来大家对视频教程的需求非常大



这不,作为注重服务体验的厂家

今天继续给大伙送上研发小哥最新录制成果↓↓↓

HGO2.0静态数据处理教程中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差



中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差



不用再彻夜难眠去苦寻教程了

戳视频马上get→静态解算教程(基线处理+网平差)



◆  ◆  ◆  ◆  ◆



视频教程——静态数据处理



△建议WiFi环境播放,电脑端播放可选超清模式



图文教程——静态数据处理





新建项目
01

新建项目:输入项目名 选择保存路径

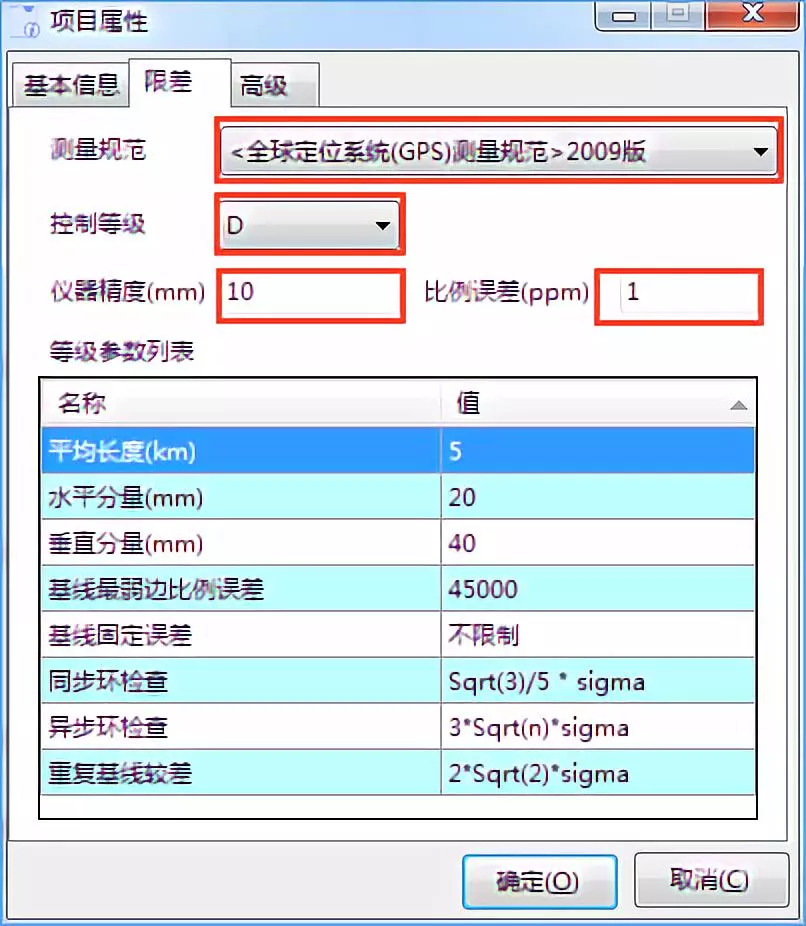

项目属性:输入项目基本信息,限差项选择相应测量规范及控制等级



中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差



提示:

仪器精度:表示仪器硬件自身的误差精度

比例误差(ppm):表示仪器硬件与距离之间的一个误差比例精度



坐标系统

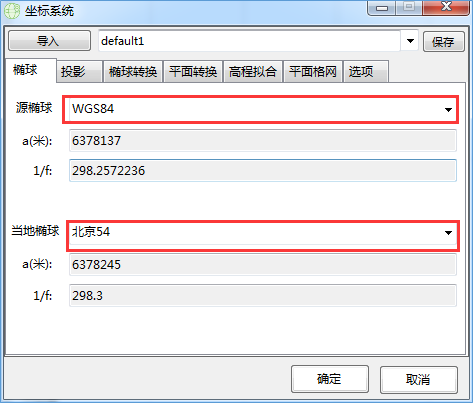

椭球:选择源椭球与目标椭球



中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差

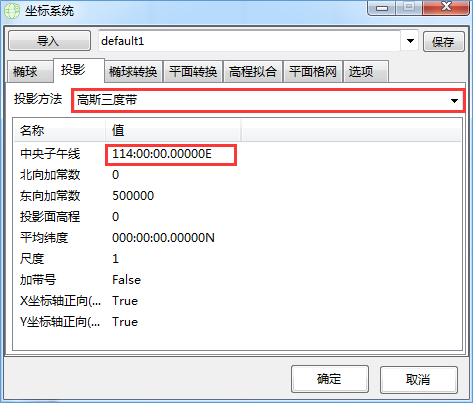

投影:选择投影方法、设置中央子午线



中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差





导入数据
02

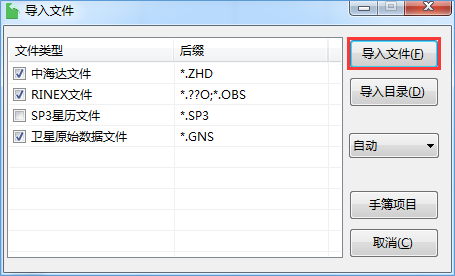

导入数据:可以多选导入、导入目录、导入手簿项目(做PPK解算时候用),导入数据时,软件信息状态栏会进行相应提示及观测位置单点定位自动纠正。





中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差





通过软件查看静态观测值好坏
03

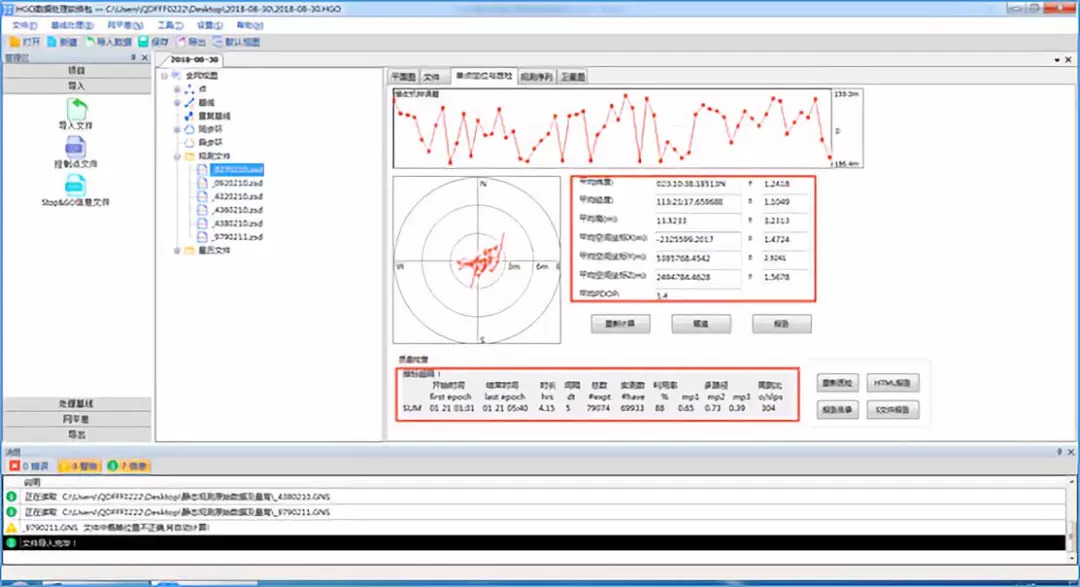

① 单点定位与质检:可以查看质量检查栏是否提示指标超限或通过,以及其他指标初步判断数据好坏;

中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差

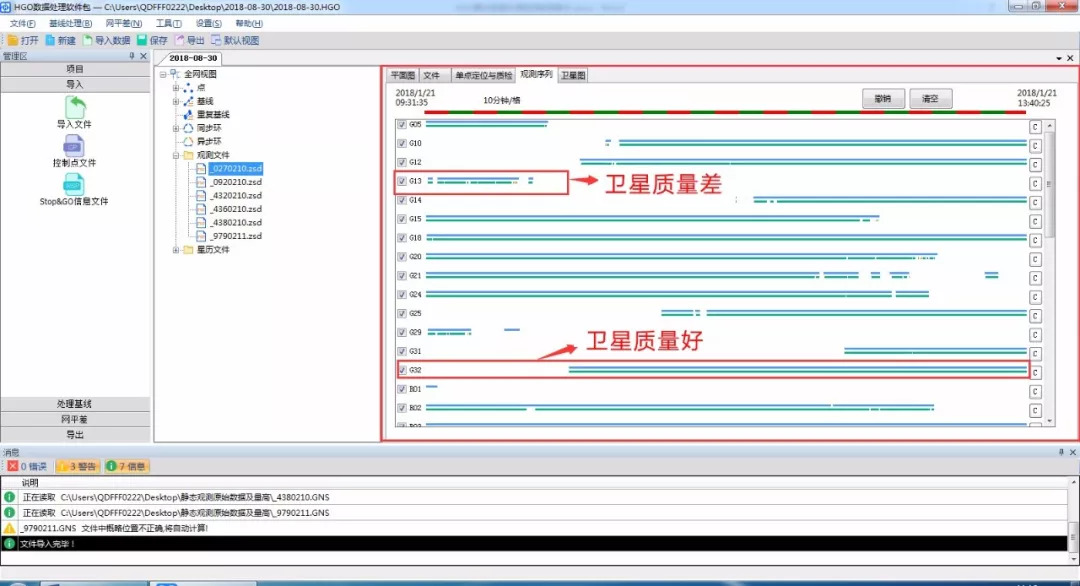

② 观测序列图:可以查看卫星的观测序列图完整情况判断数据的好坏;

中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差

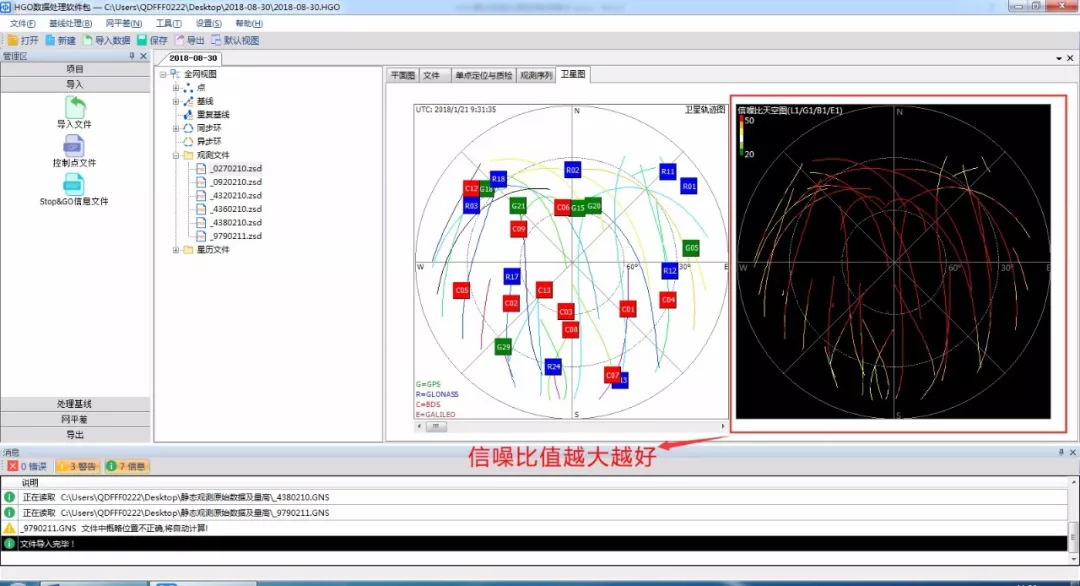

③ 卫星图:可以通过卫星查看观测位置卫星被遮挡情况、及信噪比图判断静态数据的好坏;



中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差





处理基线
04

软件自动处理基线有时会出现基线、重复基线、同步环、闭合环不合格的情况,对于不合格的基线、重复基线、同步环、闭合环,单独处理对应的基线,直到全部符合项目属性设置的规范要求为止。



基线处理详细步骤:

① "基线处理"设置"解算设置"参数,保存至全部

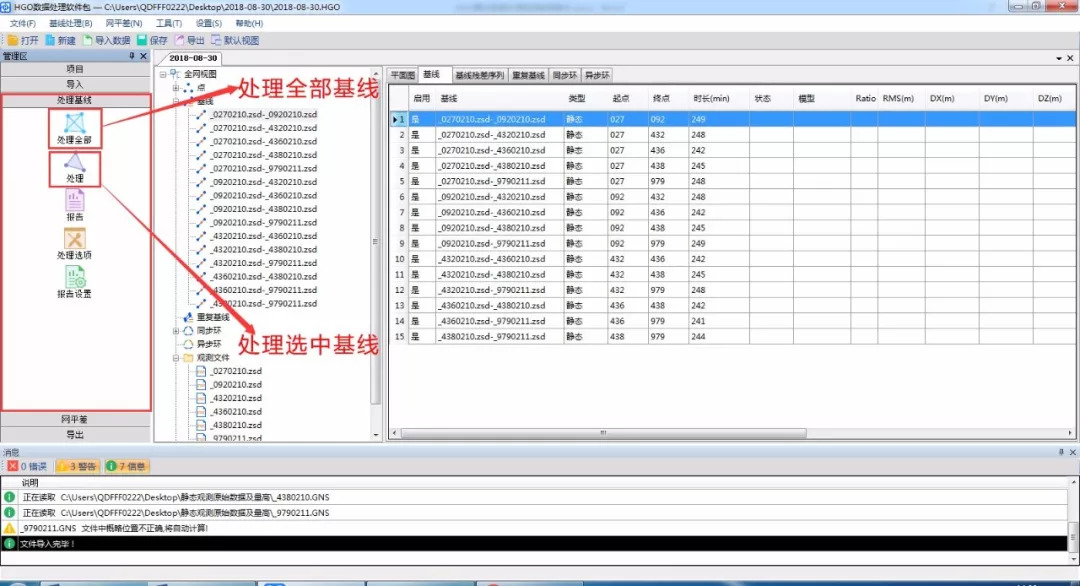

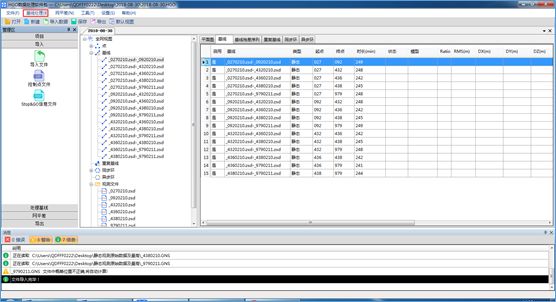

a. 可点击菜单栏的“基线处理”选择“处理全部基线”,软件自动解算全部基线;



中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差



b. 也可点击导航栏的“处理基线”选择“处理全部”,软件自动解算全部基线;



中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差



处理基线时,主要看两个指标:ratio值、rms值

Ratio值>2,越大越好,最大99

Rms值基线中误差,越小越好,一般调整<8mm

考核基线质量的附加条件有:重复基线、同步环、异步环





② 继续处理软件自动解算不合格基线、同步环、异步环、重复基线(需反复处理基线)

基线处理

方法一:

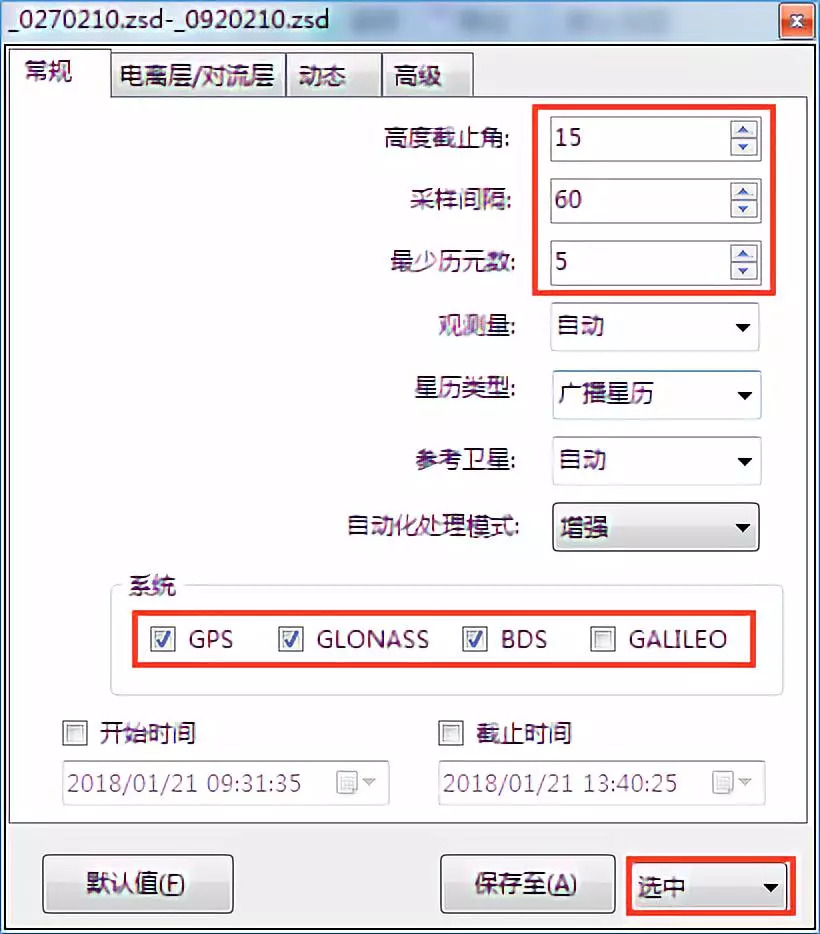

通过“解算设置”参数,即调整高度截止角、采样间隔、最少历元数、GNSS卫星系统(尝试某一卫星系统不参与解算、BDS或GLONASS不参与解算,或单GPS解算),然后保存至“选中”,点击菜单栏“基线处理”选择“处理选定基线”;或点击导航栏“处理基线”选择“处理”;或点击鼠标右键选择“解算”,直到该条基线合格为止。



中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差



基线处理

方法二:

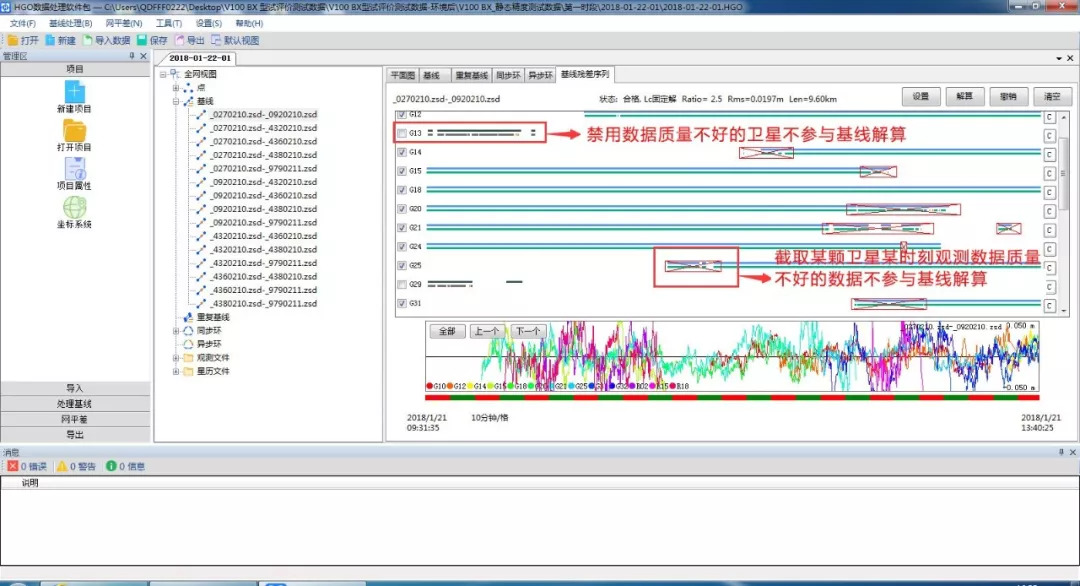

有时通过设置“解算设置”参数,发现基线还是不合格,则可结合调整基线残差序列来进行交叉处理,这是基线质量处理的强大工具。

基线残差序列处理方法:

 把偏离中线较大的卫星信号截掉

② 把波动较大的卫星去掉

③ 把质量差的卫星信号去掉

再次解算,反复处理,直到重复基线、同步环、异步环全部合格为止。

中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差



基线处理

方法三:

如果未通过的同步环中有一条基线重复出现,表明这条基线同步观测质量差,对于这条基线,用户可以选择禁用。



网平平差
05

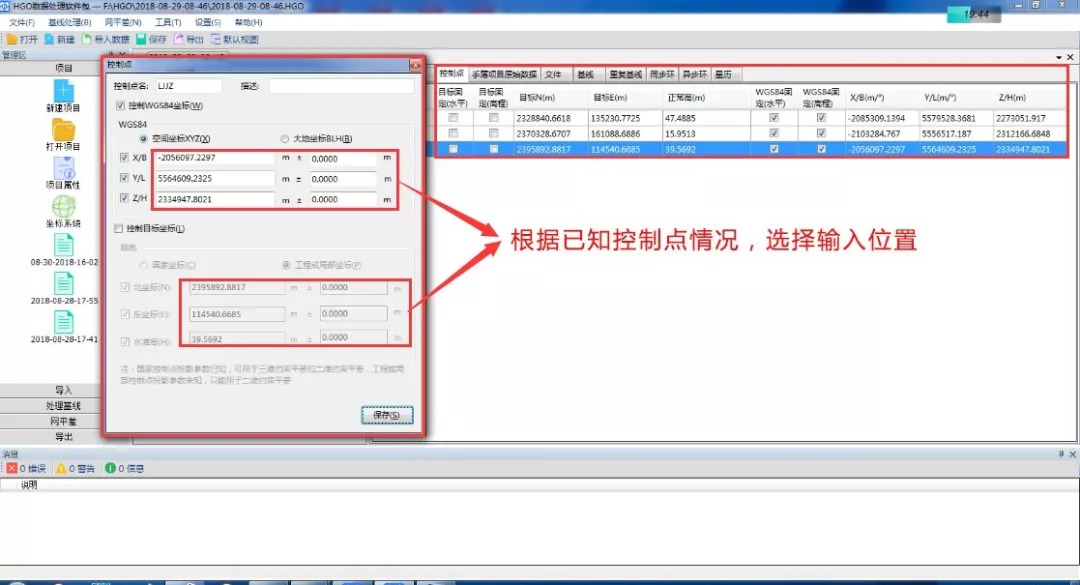

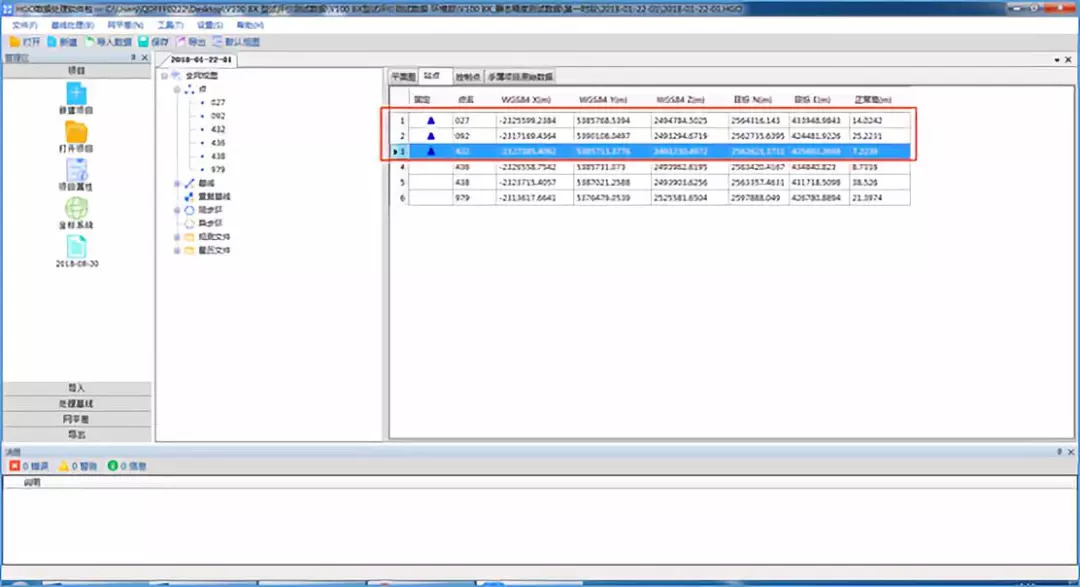

① 把站点转为控制点:选择测区较远两个控制点,转为控制点,编辑控制点属性,输入已知坐标。



中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差



中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差

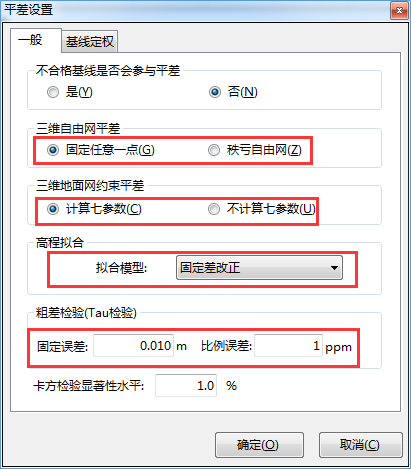

② 平差设置:根据项目情况及已知点情况,选择设置平差相应参数、基线定权。



中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差

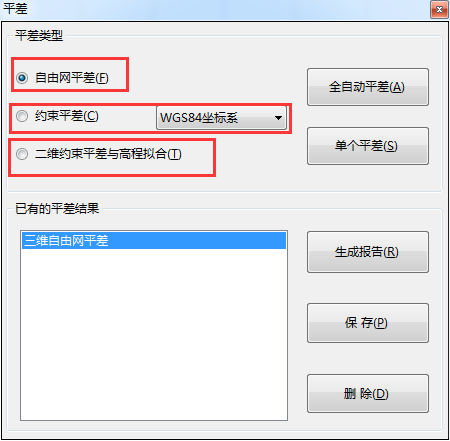

③ 选择平差类型:自由网平差、约束平差、二维约束平差与高程拟合,点击全自动平差或单个平差。

平差时,查看x2检验,和Tau检验是否通过,如果不通过,返回检查基线。





中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差

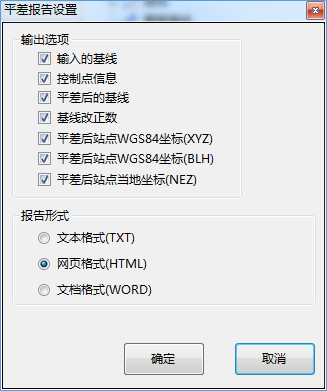

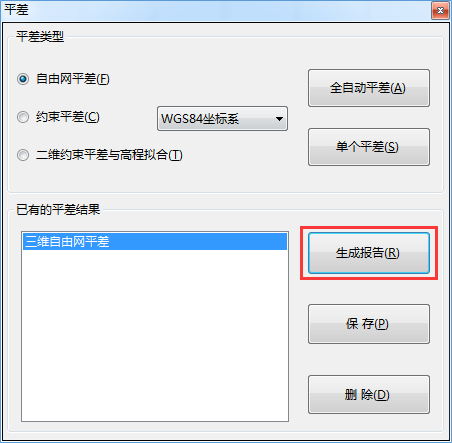

导出报告:平差报告参数设置后,生成并导出报告,查看平差后目标站点坐标。



中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差



中海达HGO2.0操作视频(一)静态数据解算: 基线处理+网平差



注意事项

1、观测前,先合理设计观测网形;

2、观测时,量取仪器精确到毫米,记录准确无误;

2、高度截止角25度为经验值,请根据实际情况调整;

3、GPS为静态解算的主要卫星,glonass和北斗作为辅助,使用基线残差序列处理基线时,尽可能保留多的GPS卫星信号。





◆  ◆  ◆  ◆  ◆
