工程之星5.0实用小工具之圆弧放样





    实用小工具之圆弧放样

    工程之星5.0实用小工具之圆弧放样

    在日常测量工作中经常会遇到圆弧放样的情况,例如学校的操场、花园的花坛、广场的绿化等等,道路放样又过于复杂和专业,这种情况下,工程之星5.0实用小工具——圆弧放样就显得简单便捷。

    首先打开工程之星的“测量”,曲线放样。然后点击“目标”,选择“设计”。


    工程之星5.0实用小工具之圆弧放样

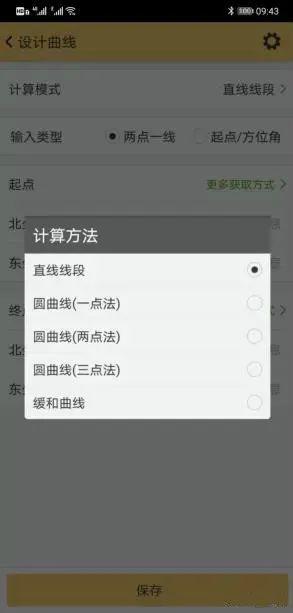

    计算模式默认直线放样,点击计算模式就可以看到圆曲线的三种输入方法,根据需要选择。

    (1)第一种是一点法

    首先一点法是需要输入圆曲线起点坐标和方位角,以及线长和半径,相对应用较少。

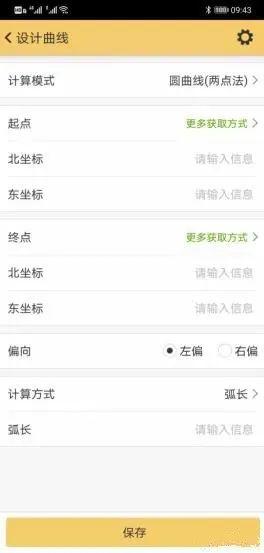

    (2)第二种是两点法


    工程之星5.0实用小工具之圆弧放样



    需要输入圆弧的起点终点坐标,这些一般可在图纸上得到,然后还可以选择这里的计算方式,可以输圆心坐标、半径、弧长等。

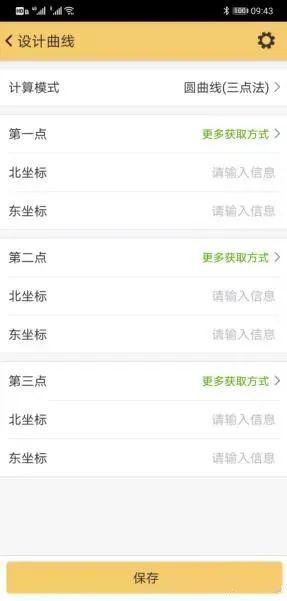

    (3)第三种是三点法


    工程之星5.0实用小工具之圆弧放样


    选取圆弧上面的三个点的坐标即可确定圆弧的形状。

    然后点击右上角的设置图标,输入起点里程和间距即可。
