工程之星5.0 | 土方计算操作指南

    面放样功能是为配合土方计算的基础功能,下面详细讲解一下操作步骤。

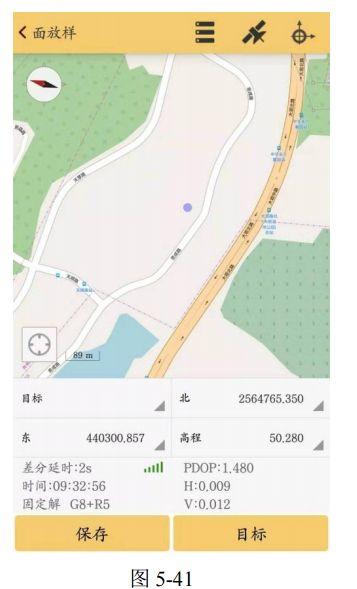

    点击测量→面放样,进入面放样界面,如图 5-41
    工程之星5.0 | 土方计算操作指南

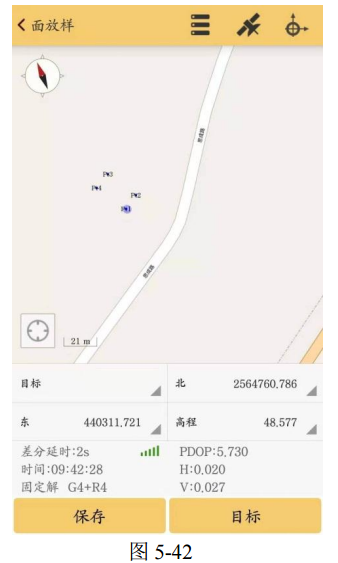

    点击保存,依次对目标边界进行点测量。如图 5-42

    工程之星5.0 | 土方计算操作指南

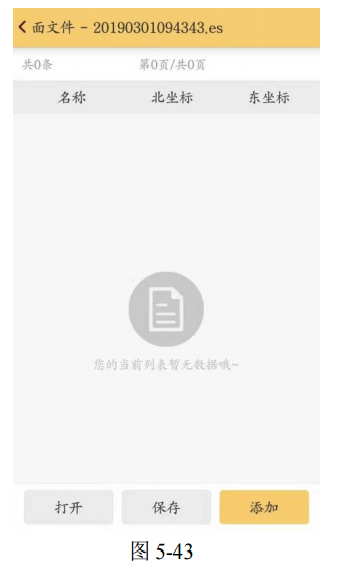

    点击目标,进入面文件管理界面。如图 5-43

    工程之星5.0 | 土方计算操作指南

    点击添加,添加方法有三种

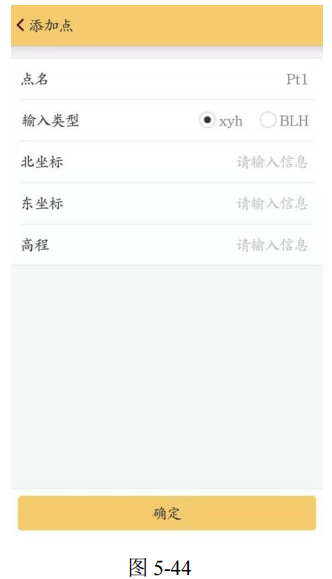

    手动输入:手动输入目标点坐标。如图 5-44
    定位获取:实时定位获取点坐标。

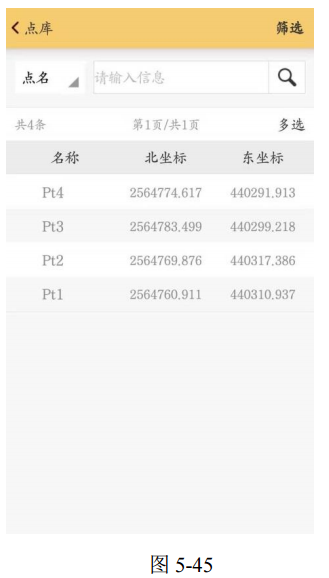

    点库获取:进入点库,进行目标点选择。如图 5-45

    工程之星5.0 | 土方计算操作指南

    工程之星5.0 | 土方计算操作指南

    以点库获取为例,在点库当中依次点选目标点,选择完成后,点击保存,面积文件将以*es格式保存。如图 5-46

    工程之星5.0 | 土方计算操作指南

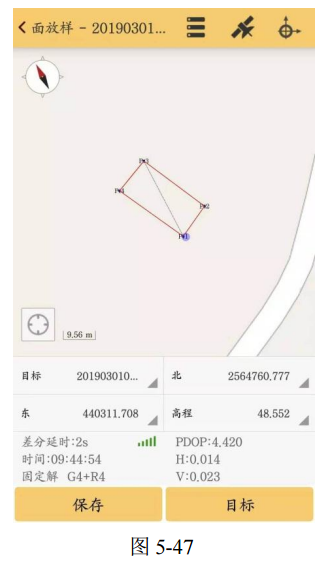

    返回面放样界面,即可自动显示目标地物范围图形。如图 5-47

    工程之星5.0 | 土方计算操作指南

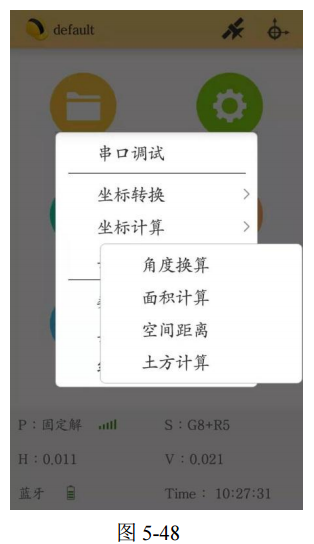

    返回主界面,点击工具→其他计算→土方计算。在工程之星5.0进行简单的土方计算时,首先得具备(建立符合现场的坐标系参数,知道设计高程或者设计面文件),按规律测量出现场需要计算土方的区域坐标,进入土方计算界面如图 5-48:

    工程之星5.0 | 土方计算操作指南

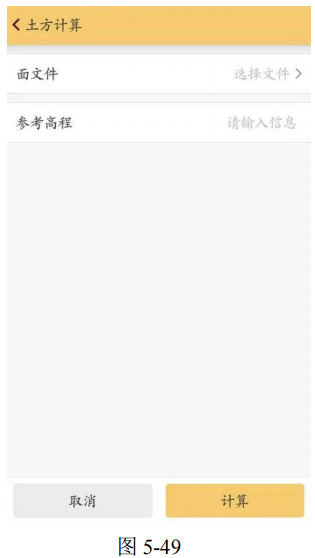

    进去面文件,点击打开或者添加测量好的点,先保存(给测量面取名字),后点击确定,如图 5-49:

    工程之星5.0 | 土方计算操作指南

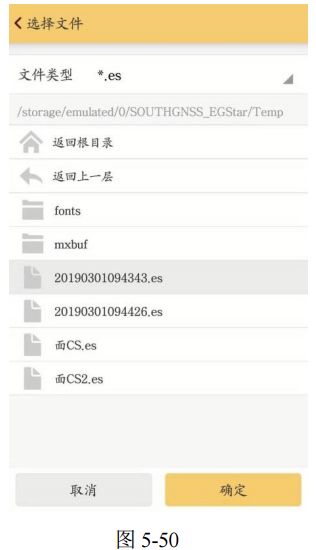

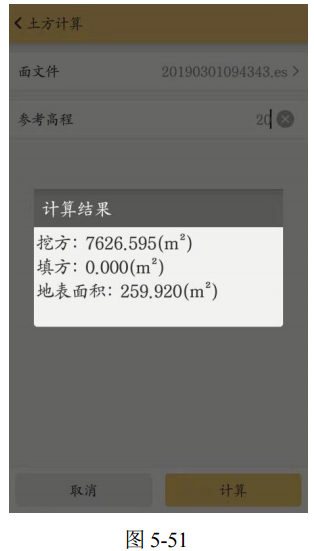

    在面文件栏,点击“选择文件”进入面文件界面,点击打开,找到前面面放样所保存的面放样文件,如图 5-50,点击确定;再次点击确定,返回土方计算界面,输入参考高程,点击计算,即可得出目标地所需要“挖”或“填”的土方量。如图 5-51:

    工程之星5.0 | 土方计算操作指南

    工程之星5.0 | 土方计算操作指南
