工程之星5.0道路平曲线交点法输入说明



    现在,RTK被广泛应用于道路工程的测量,我们在修一条公路,无非就是要测这条路的中线、边线、开挖线、横断面等,工程之星5.0的道路模块可以轻松的实现道路上的各种测量。在通过工程之星5.0进行道路放样之前我们需要将平曲线输入软件里,生成道路中线,这一步骤在工程之星5.0里我们称之为‘平曲线设计’。



    工程之星5.0的平曲线设计主要有两种:交点法和元素法。下面,我详细介绍交点法的输入方法。对比元素法,交点法输入更加简单、更容易理解,再加上工程之星5.0的交点法相对于以前的3.0来说简直强大的太多了,支持回头曲线、卵形曲线等各种特殊曲线的输入,对于道路用户来说简直是福音

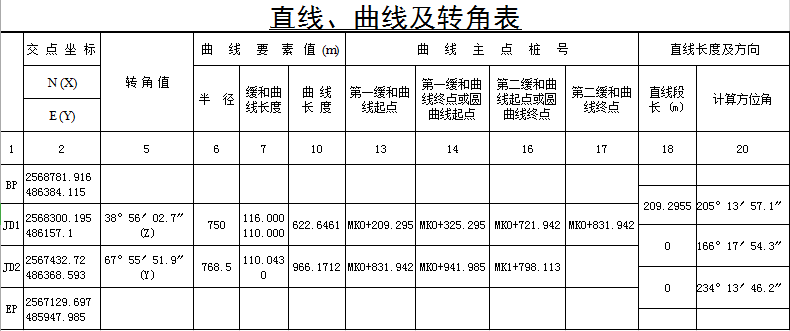

    首先,我们需要有直线、曲线及转角表如下图(完整的表格过长,会影响观看,所以一些不影响输入的数据未录入。)



    工程之星5.0道路平曲线交点法输入说明



    然后,打开工程之星5.0。点击‘输入’——‘道路设计’——‘新建文件’——输入文件名称,点击‘平曲线设计’——选择‘交点法’,点击右上角设置图标修改起点里程和里程间隔——点击‘添加’根据直线、曲线及转角表输入每个交点的数据,输入方法如下1、2、3、4图。

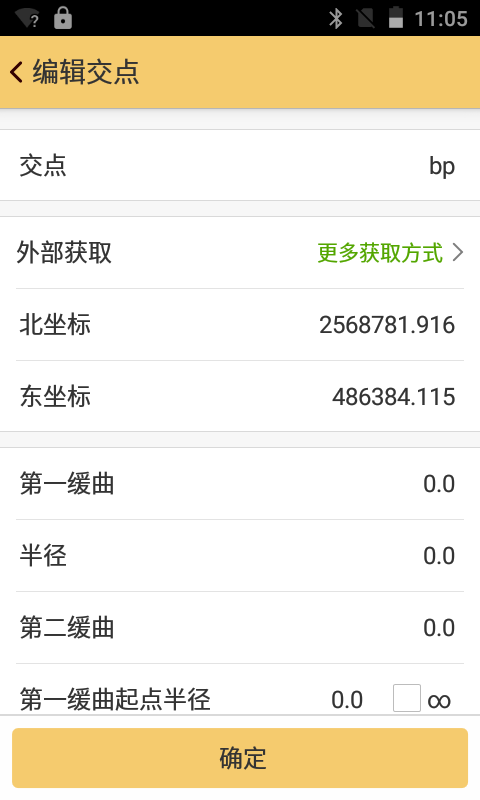

    1. 输入起点BP坐标,起点缓曲和半径输0

    工程之星5.0道路平曲线交点法输入说明

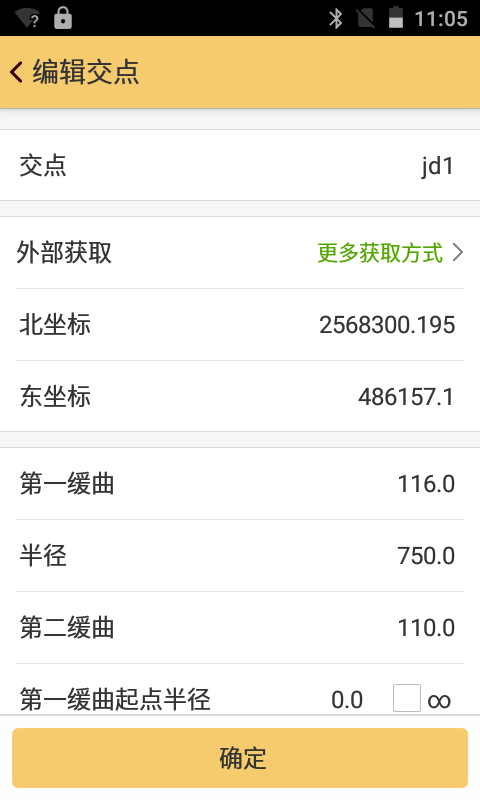

        2.输入JD1坐标、缓曲长度、半径

    工程之星5.0道路平曲线交点法输入说明



        3. 输入JD2坐标、缓曲长度、半径

    工程之星5.0道路平曲线交点法输入说明

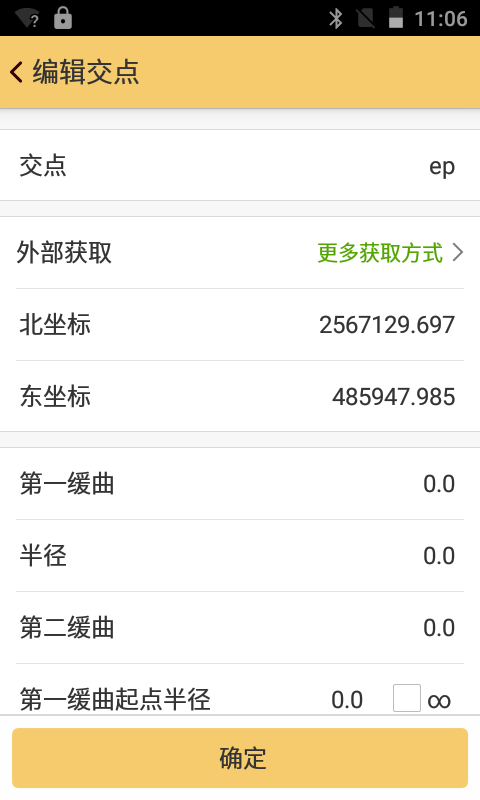

       4.输入终点EP坐标,终点缓曲和半径输0

    工程之星5.0道路平曲线交点法输入说明

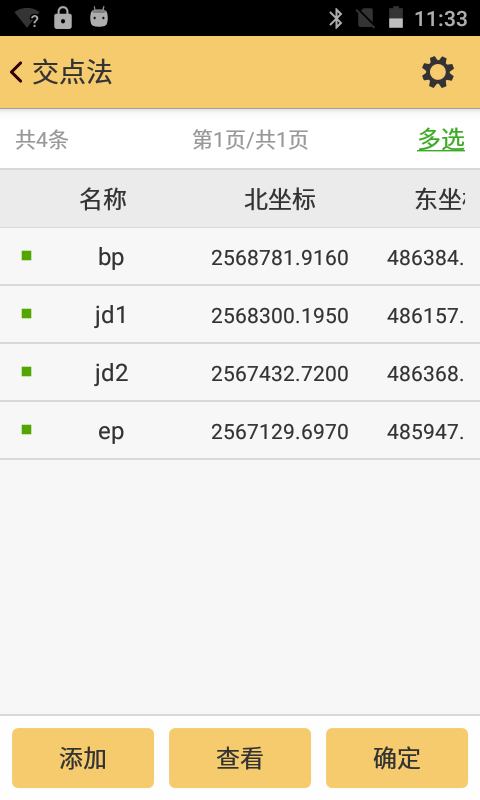

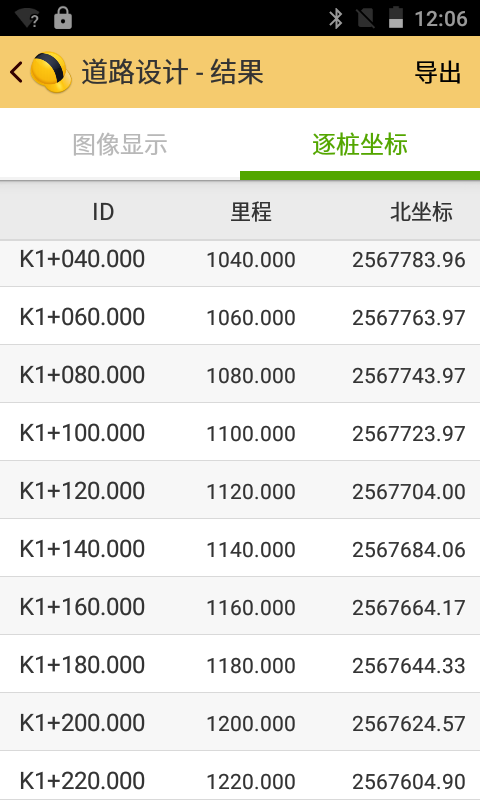

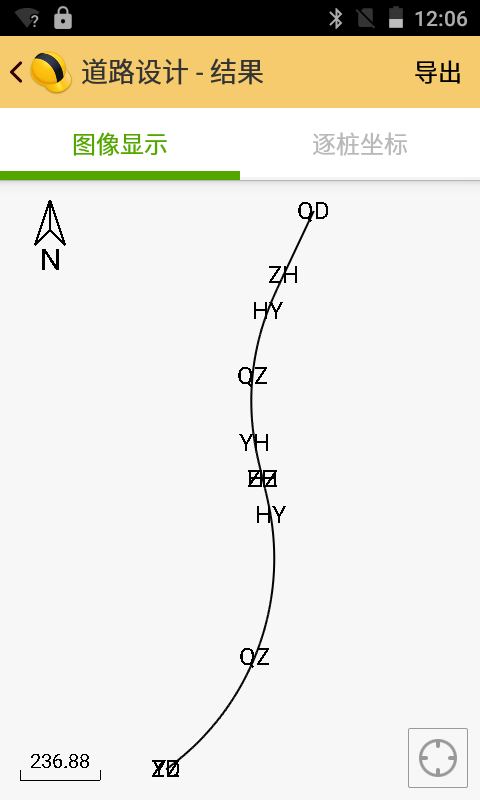

    最后,把所有交点数据按照顺序输完后,点开‘查看’可以看到道路中线的图像显示,点开‘逐桩坐标’检查桩号、中线坐标是否与图纸上的逐桩坐标表上的一致。如下图



    工程之星5.0道路平曲线交点法输入说明
    工程之星5.0道路平曲线交点法输入说明
    工程之星5.0道路平曲线交点法输入说明



    检查中桩桩号以及坐标一致以后,打开工程之星5.0‘道路放样’选择该道路文件就可以进行中线、边线、开挖线、横断面等测量了。
