工程之星5.0 匝道输入方法详解

    无论是道路的主线还是匝道都有一个重要的组成元素:缓和曲线。缓和曲线又分为完全缓和曲线和不完全缓和曲线。匝道容易出错就是因为包含不完全缓和曲线。

    完全缓和曲线:缓和曲线半径是由“∞→定值R”(第一缓和曲线)或者 “定值R→∞”(第二缓和曲线)。

    不完全缓和曲线:不缓和曲线半径是由“定值R1→定值R” (第一缓和曲线)或“定值R→定值R1”(第二缓和曲线)。

    判断是不是完全缓和曲线的方法为: A²=R*L为完全缓和曲线, A²≠R*L为不完全缓和曲线   (A是缓和曲线参数,R是圆曲线半径,L是缓和曲线长度)。

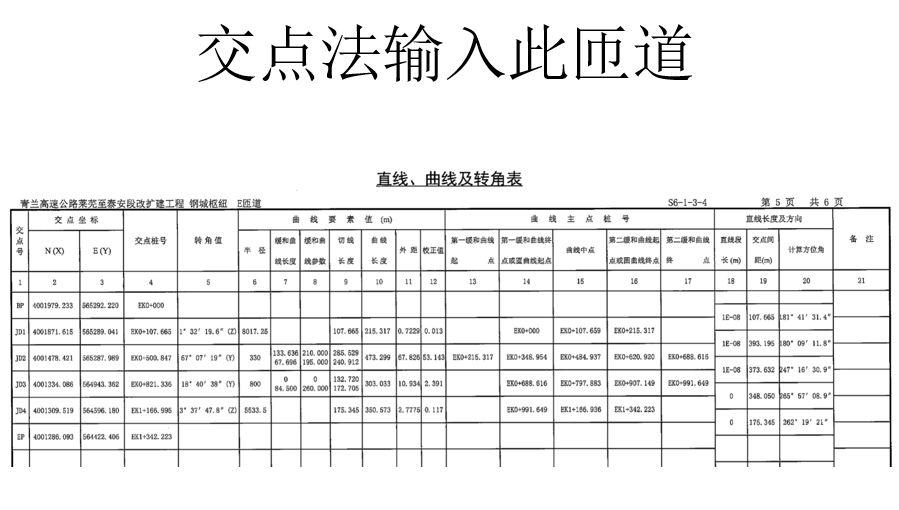

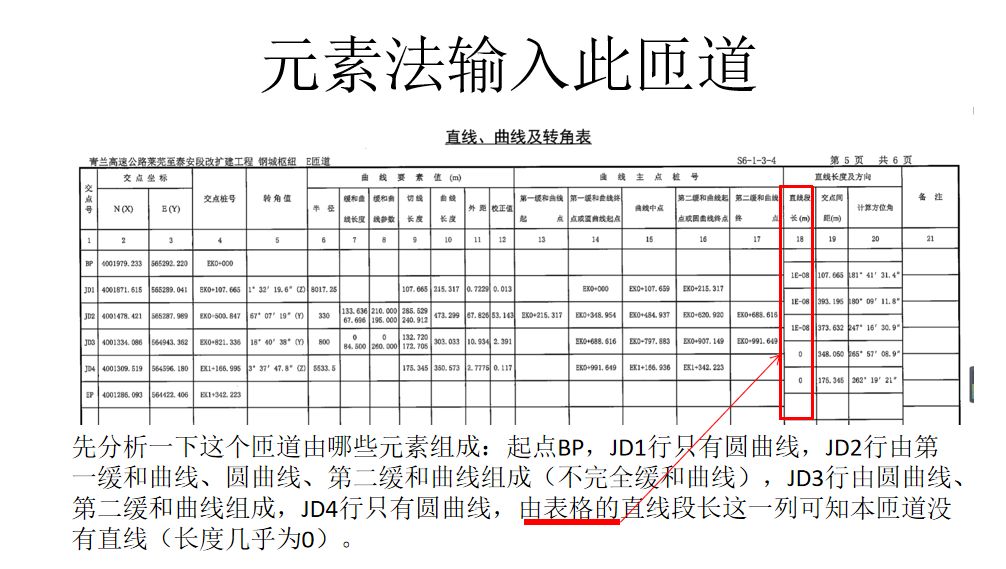

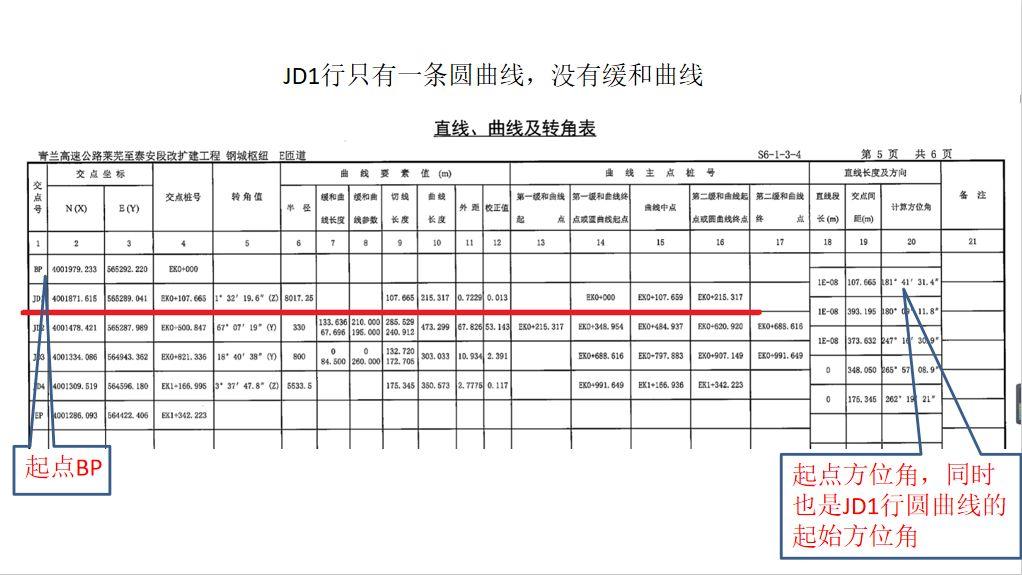

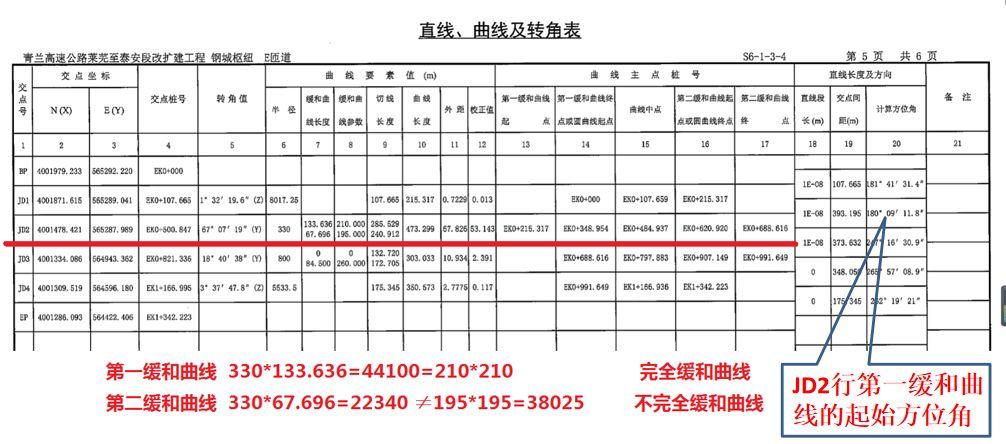

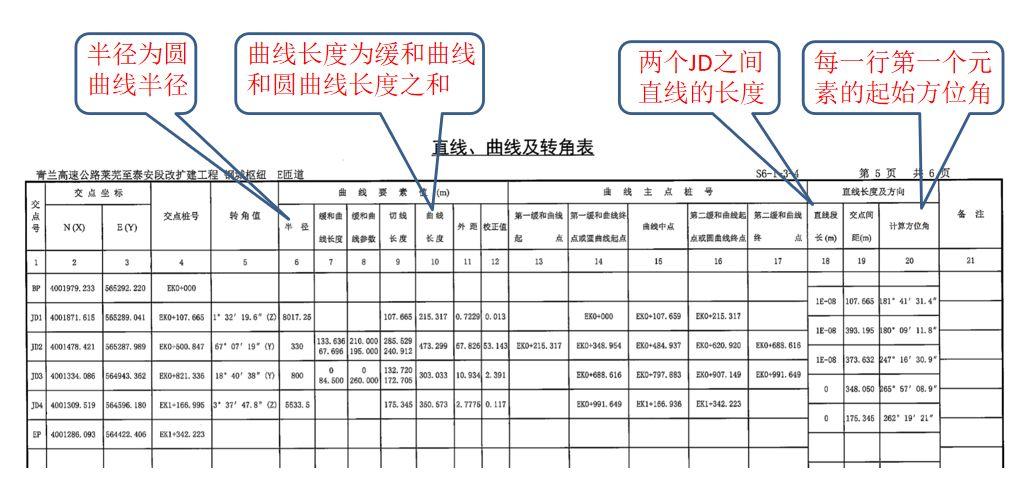

    在道路设计之前我们先分析一下这条匝道的数据





    工程之星5.0 匝道输入方法详解



    工程之星5.0 匝道输入方法详解

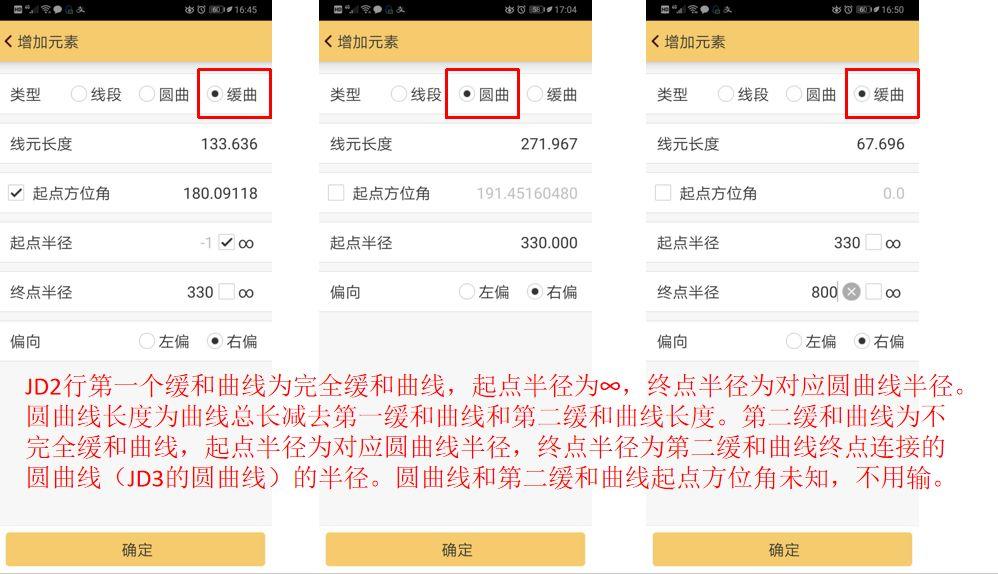

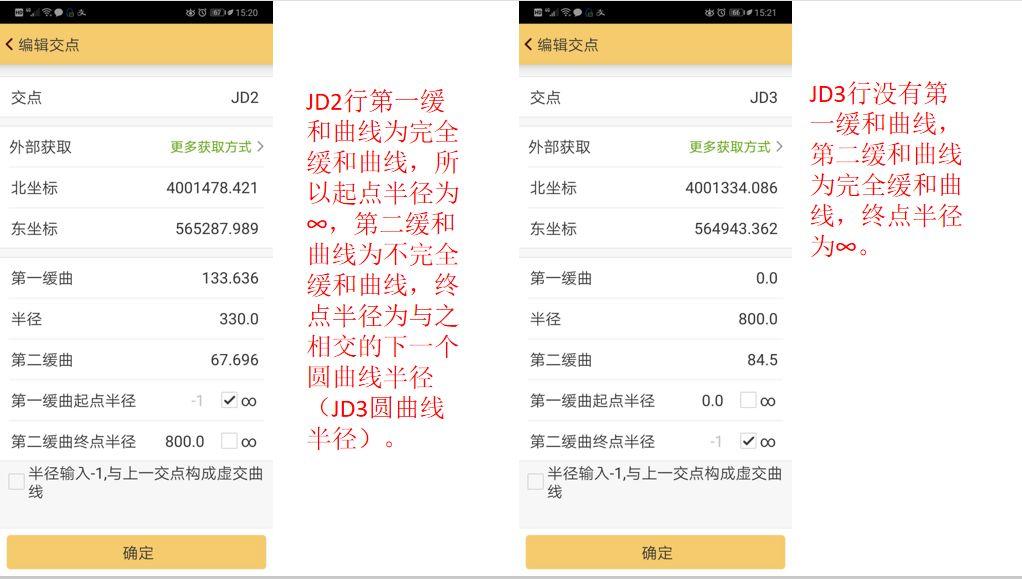

    JD2行第一缓和曲线为完全缓和曲线,所以第一缓和曲线起始半径为∞,终点半径为330。第二缓和曲线为不完全缓和曲线,起始半径为330,终点半径为800(与其终点连接的下一行的圆曲线半径)。圆曲线长度为473.299-133.636-67.696=271.967。



    工程之星5.0 匝道输入方法详解

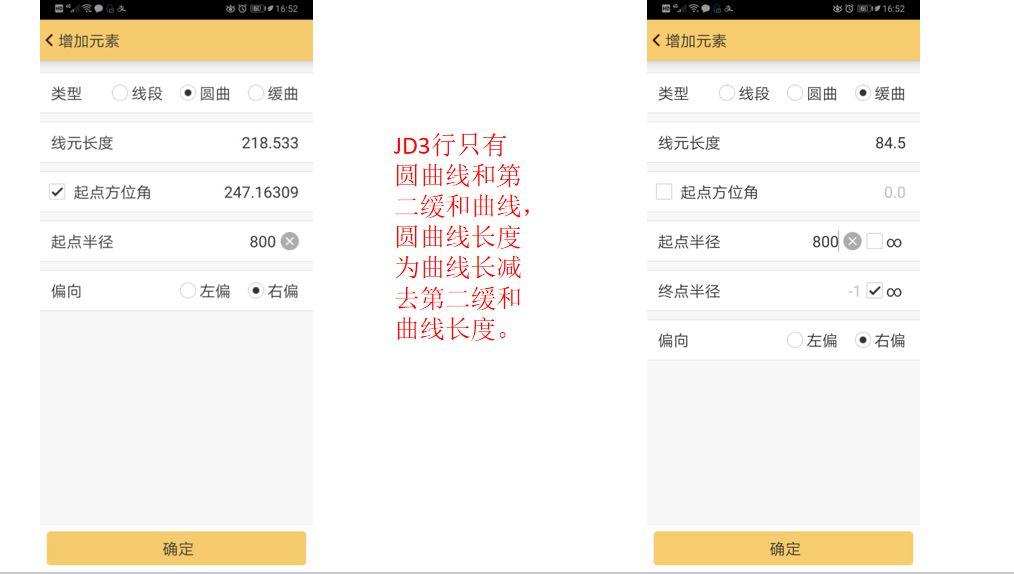

    JD3行没有第一缓和曲线,第二缓和曲线为完全缓和曲线,起始半径为800,终点半径为∞,圆曲线长度为303.033-84.5=218.533



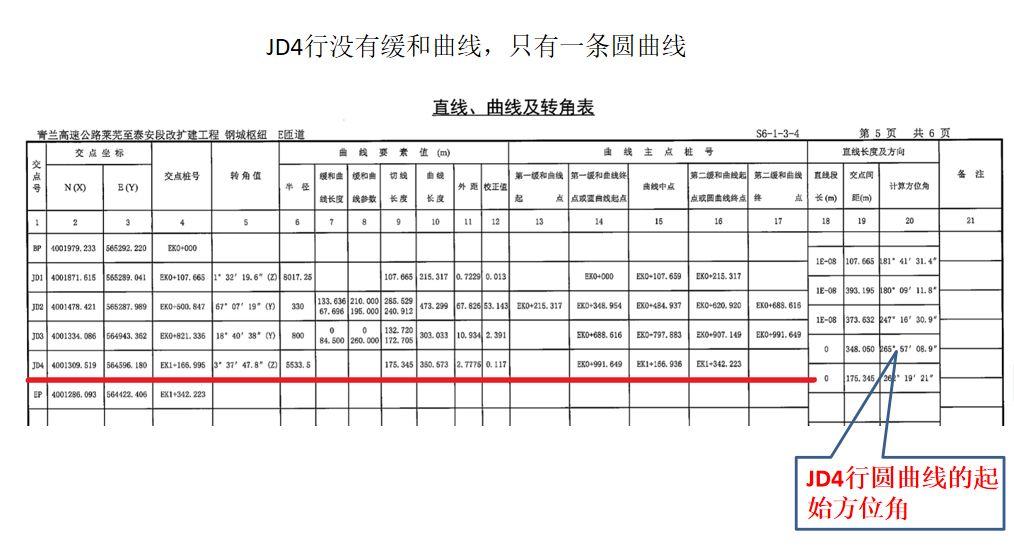

    工程之星5.0 匝道输入方法详解



    工程之星5.0 匝道输入方法详解
    工程之星5.0 匝道输入方法详解

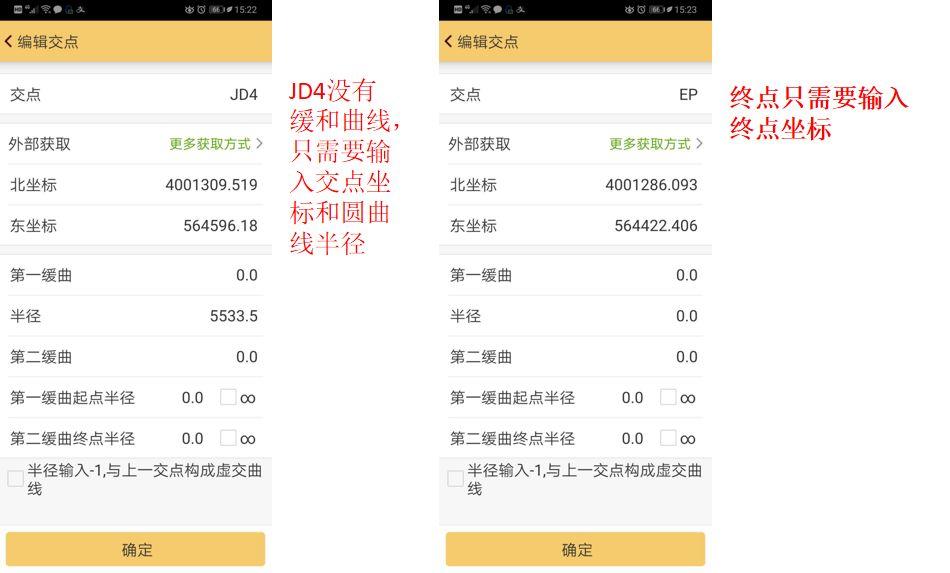

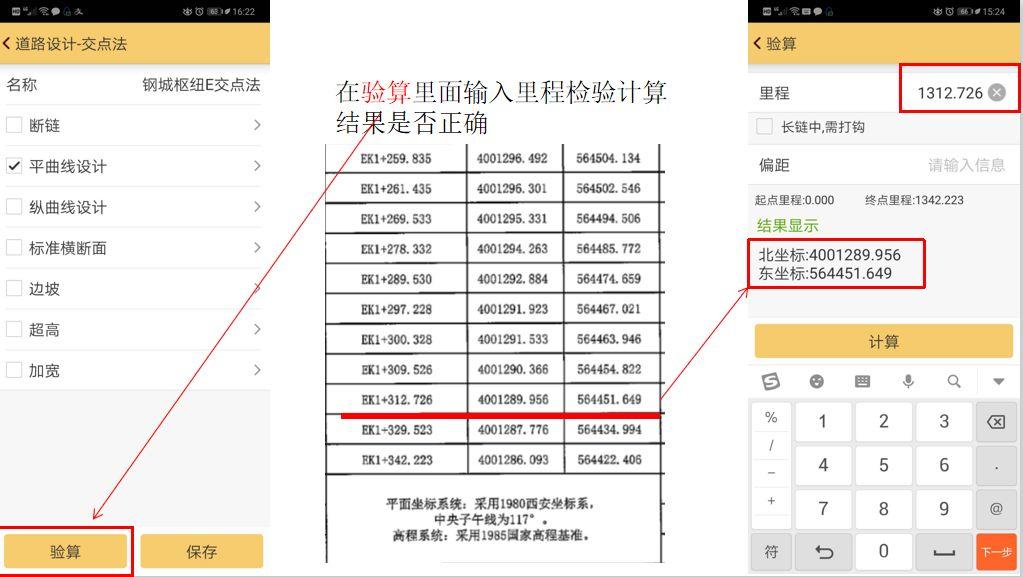

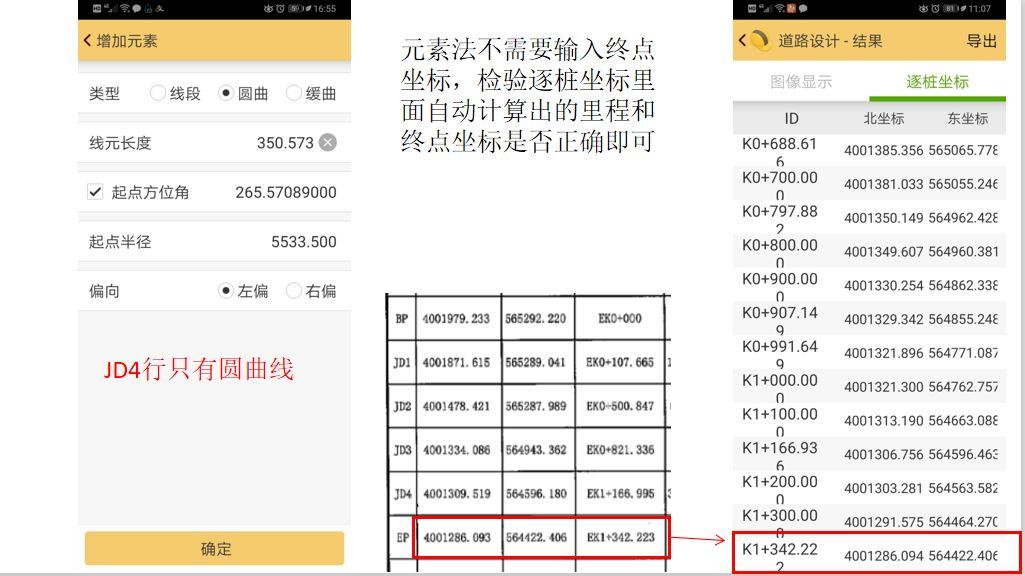

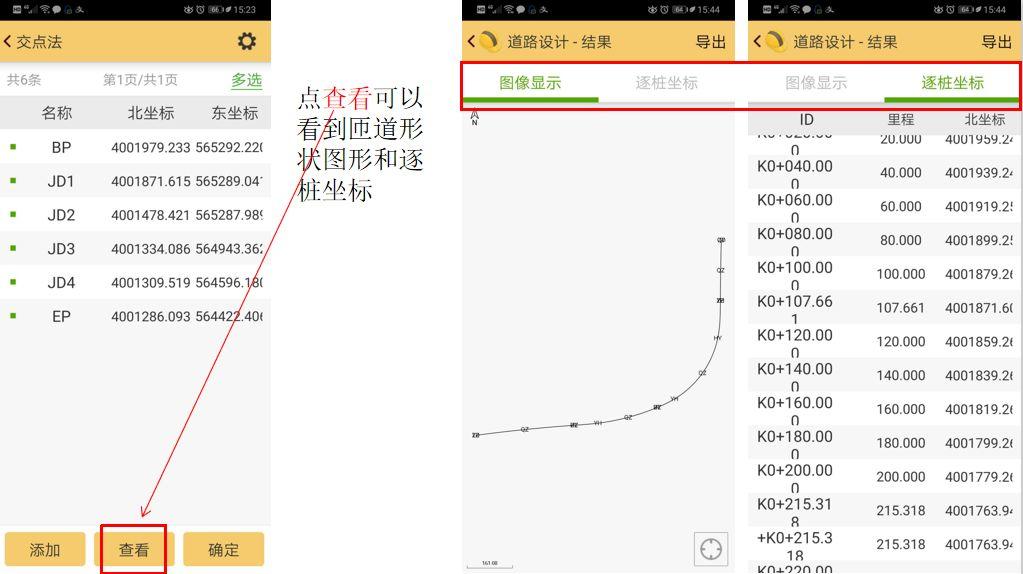

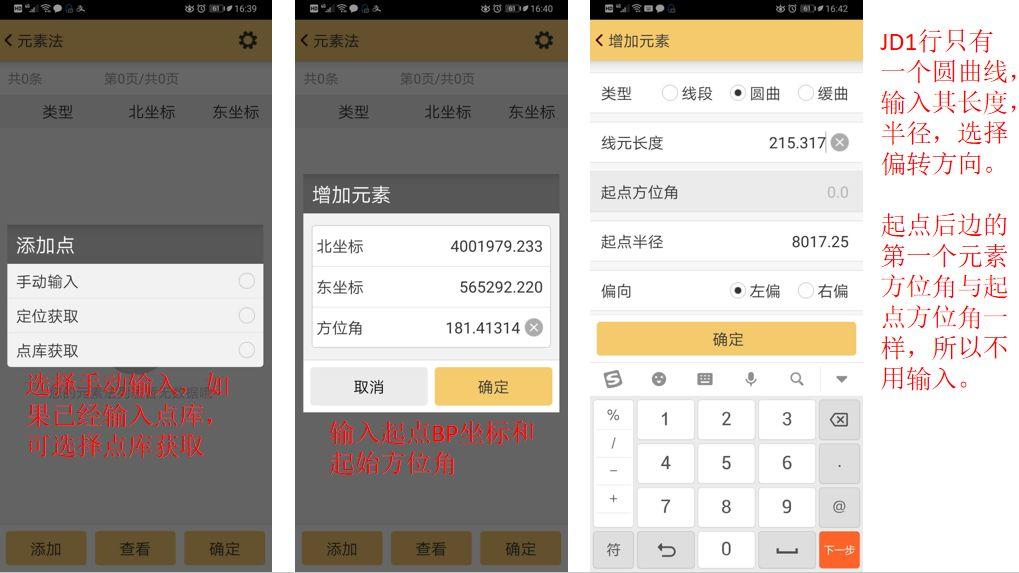

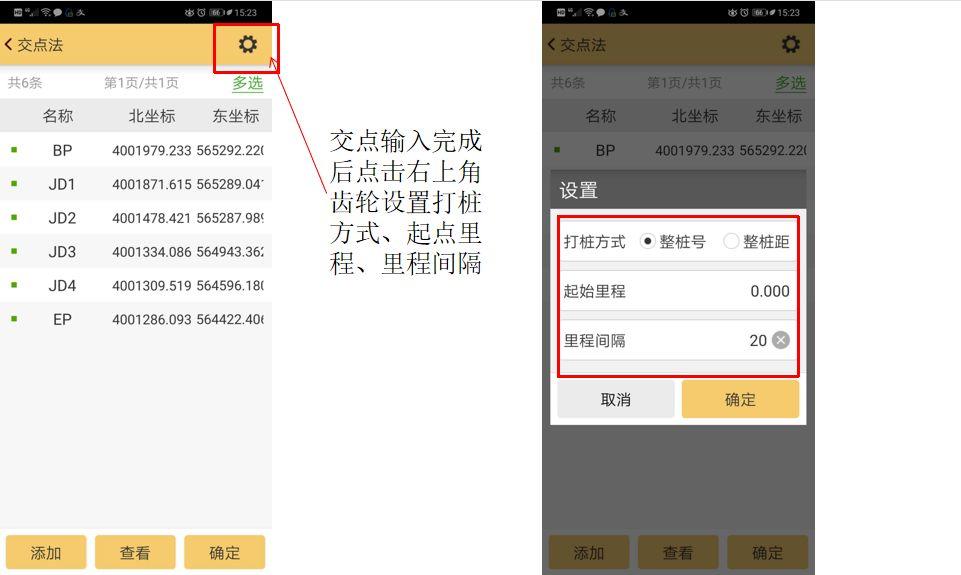

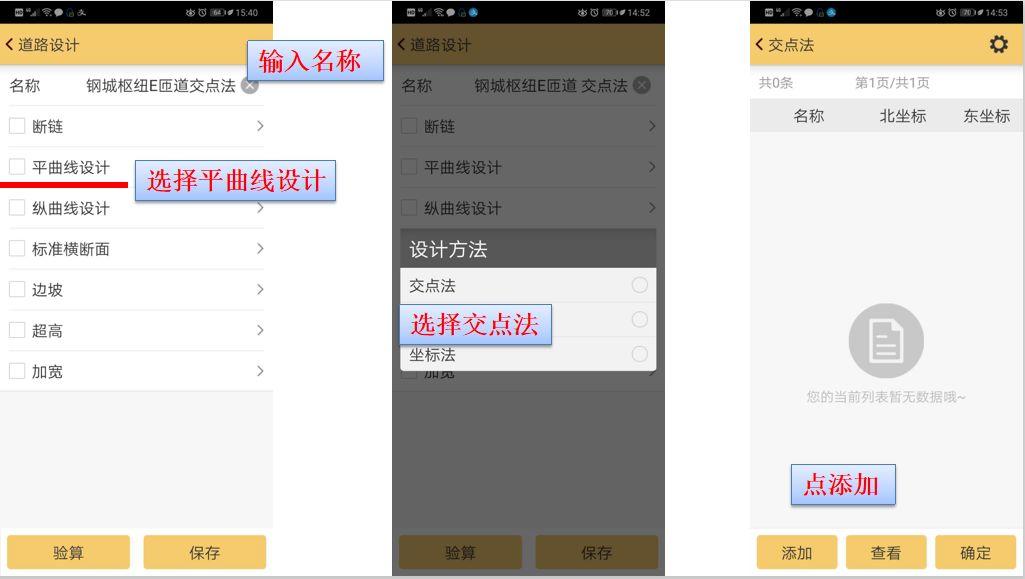

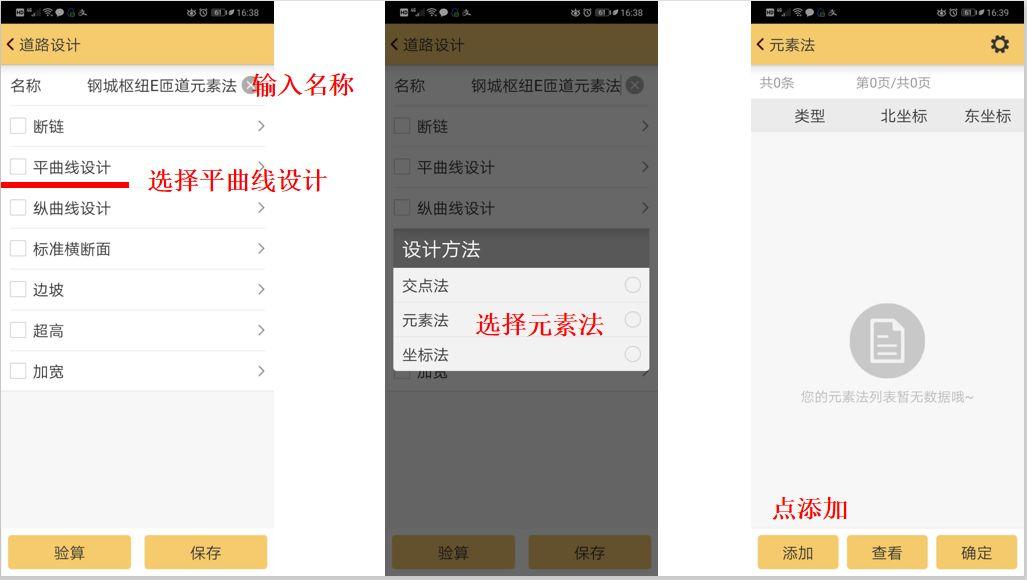

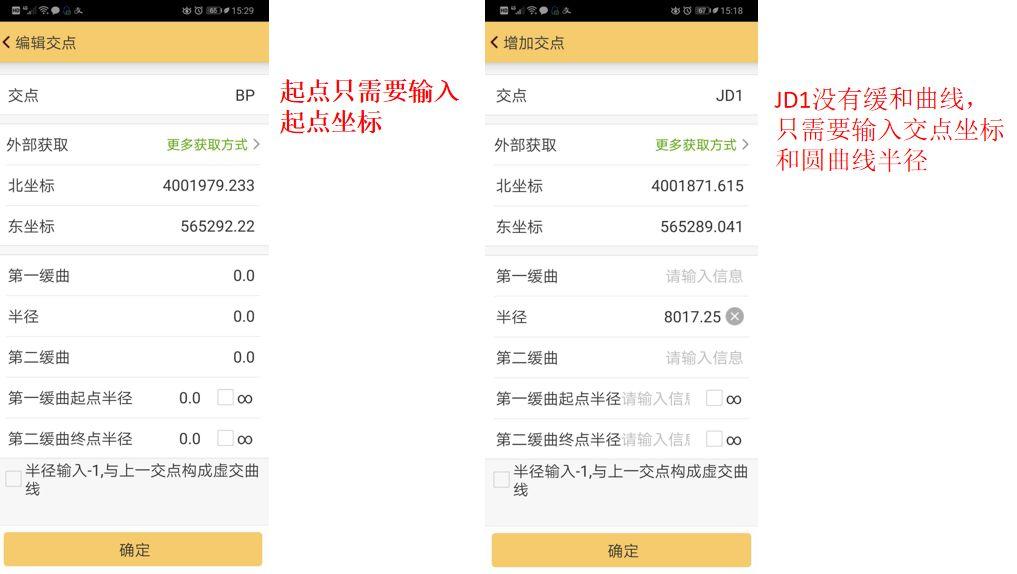

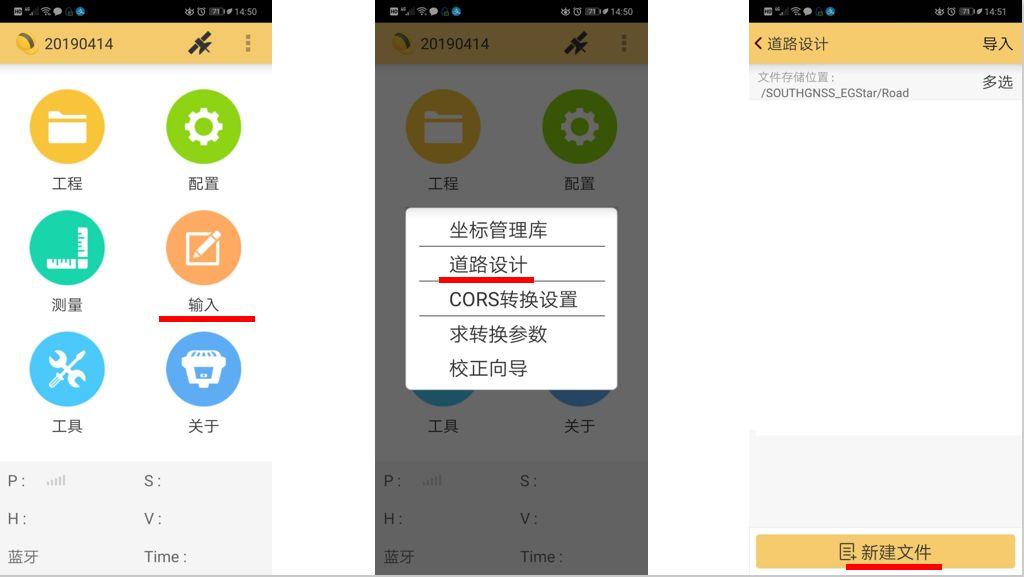

    如何在工程之星上进行操作





    工程之星5.0 匝道输入方法详解
    工程之星5.0 匝道输入方法详解
    工程之星5.0 匝道输入方法详解
    工程之星5.0 匝道输入方法详解
    工程之星5.0 匝道输入方法详解
    工程之星5.0 匝道输入方法详解
    工程之星5.0 匝道输入方法详解
    工程之星5.0 匝道输入方法详解
    工程之星5.0 匝道输入方法详解
    工程之星5.0 匝道输入方法详解
    工程之星5.0 匝道输入方法详解
    工程之星5.0 匝道输入方法详解
    工程之星5.0 匝道输入方法详解
    工程之星5.0 匝道输入方法详解
