工程之星5.0道路放样之桩点放样操作流程

    道路放样是将图纸上设计的道路按照设计要求测设到相应的实地上。根据工程测量的需要,可以对道路的横断面和斜断面进行测量和放样。

    道路放样是工程之星5.0软件的核心功能之一,继承了工程之星传统外业作业模式的经典界面。道路放样主要分成道路中线放样、桩点放样(包含计算点,标识点,加桩点)和横断面放样。篇文章将为大家详细介绍桩点放样的具体操作方法,如下:

    桩点放样

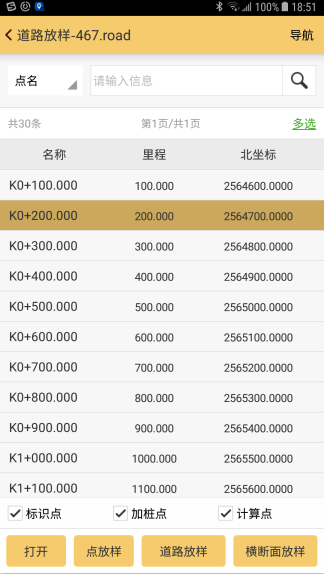

    点击“目标”工程之星5.0道路放样之桩点放样操作流程可以看到道路放样选择界面:

    工程之星5.0道路放样之桩点放样操作流程

    标题栏下方是桩点搜索,点击“点名”可见下拉选项(点名、里程、页码)。根据搜索选项输入相应的搜索内容,点击搜索即可。界面中部显示是桩点坐标,可根据下面的标识点、加桩点和计算点选择快速显示不同类型的桩点。

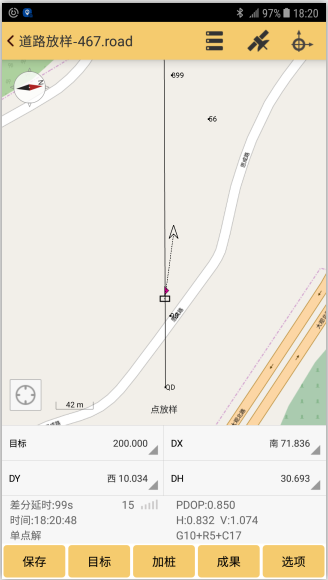

    选择一个桩点,点击“点放样”则直接返回地图放样选中的桩点。界面下方中间会显示“点放样”标识,说明当前模式为道路桩点放样模式。

    工程之星5.0道路放样之桩点放样操作流程

    桩点放样默认显示目标、DX、DY、DH。

    目标:显示放样目标的里程。

    DX:提示向南走或者向北走的距离。

    DY:提示向西走或者向东走的距离。

    DH:当前位置与目标桩点高程的高差。

    桩点放样采集坐标是在坐标管理库进行查看管理的。

    以上便是工程之星5.0软件道路放样功能四种类型之桩点放样的具体操作步骤。
