工程之星5.0边坡放样教程





















    边坡的存在是保证路基稳定,边坡形式主要分为两种,一种是填方边坡,另一种是挖方边坡。下面我们介绍一下边坡在科力达工程之星中的放样方法。





    边坡放样操作指南

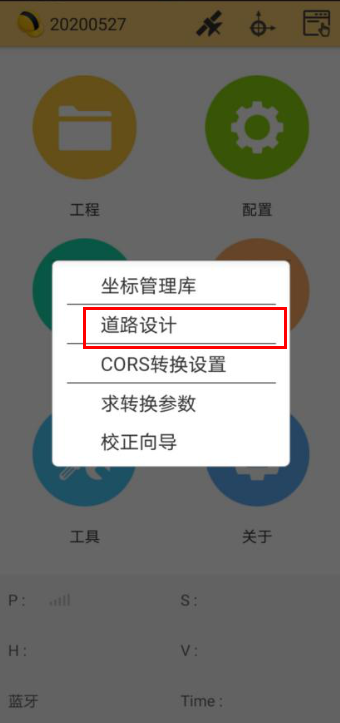

    1、首先,打开手簿上的工程之星5.0,点击“输入”,选择“道路设计”。

    工程之星5.0边坡放样教程

    图1

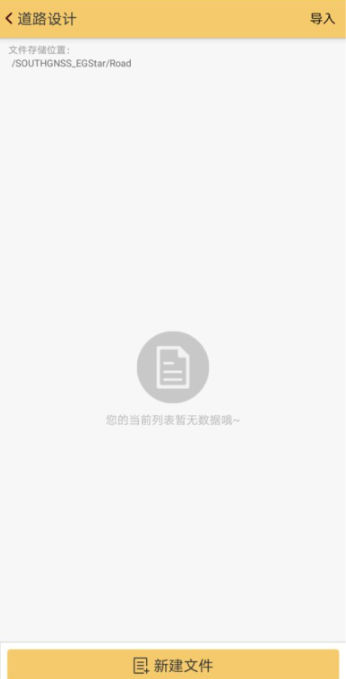

    2、点击新建,新建一个文件夹。

    工程之星5.0边坡放样教程

    图2

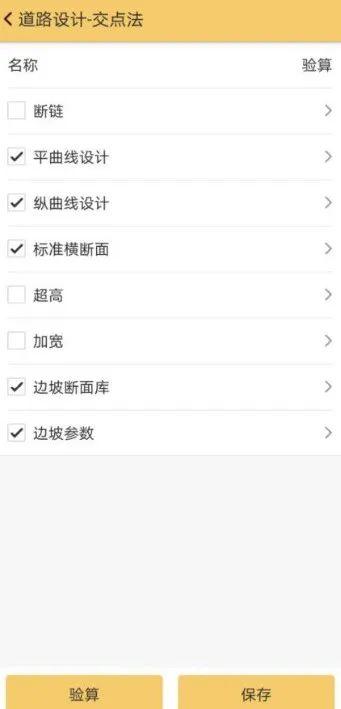

    3、文件夹里先输入平曲线设计、纵曲线设计、标准横断面等相关参数,复核无误后,再进行后续操作。

    工程之星5.0边坡放样教程

    图3

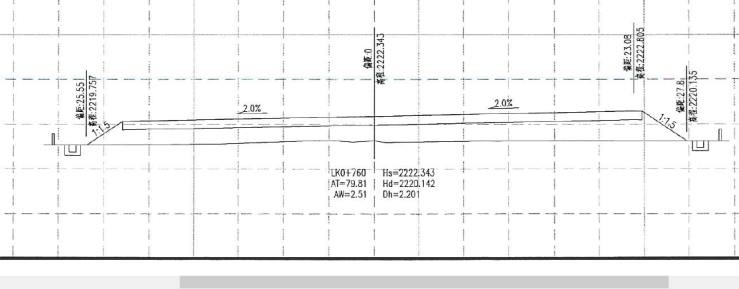

    4、先准备好边坡断面参数,如图4所示LK0+760断面,左右幅均为1:1.5的填方边坡。

    工程之星5.0边坡放样教程

    图4

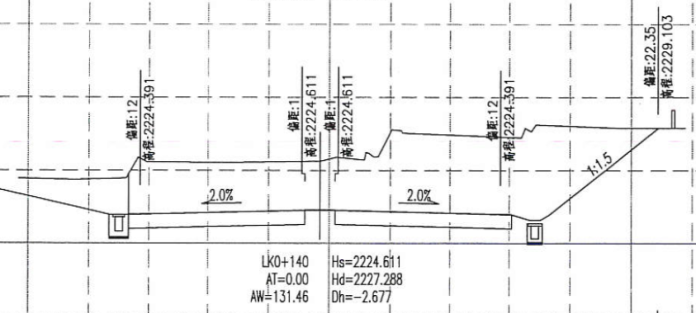

    LK0+140右幅为1:1.5的挖方边坡,碎落台宽度为2m,路基宽度为12.75m。

    工程之星5.0边坡放样教程

    图5

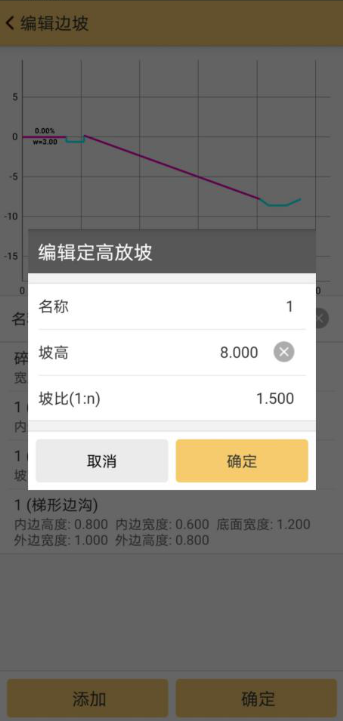

    5、先把要用的边坡断面类型归档在边坡断面库里面。点击“边坡断面库”,选择相应的边坡元素,这里我们以“定高放坡”为例,按图纸输入相应的名称、坡高、坡比,这里我们输入8米,坡比1.5。

    工程之星5.0边坡放样教程

    图6

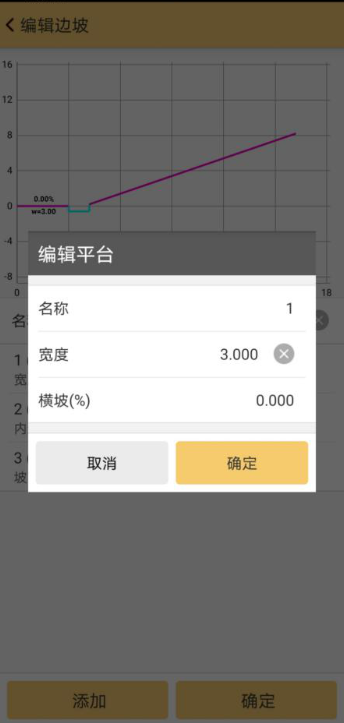

    继续点击“添加”,选择相应的边坡元素,这里以添加“平台”为例,输入平台宽度。

    工程之星5.0边坡放样教程

    图7

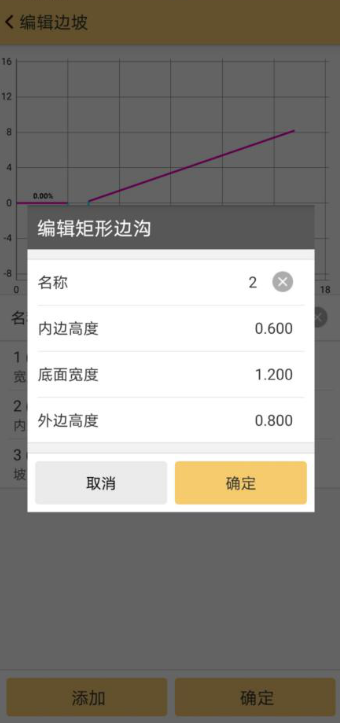

    继续点击“添加”,选择相应的边坡元素,这里以添加“矩形边沟”为例,输入“内边高度”、“底面宽度”、“外边高度”,点击“确定”。

    工程之星5.0边坡放样教程

    图8

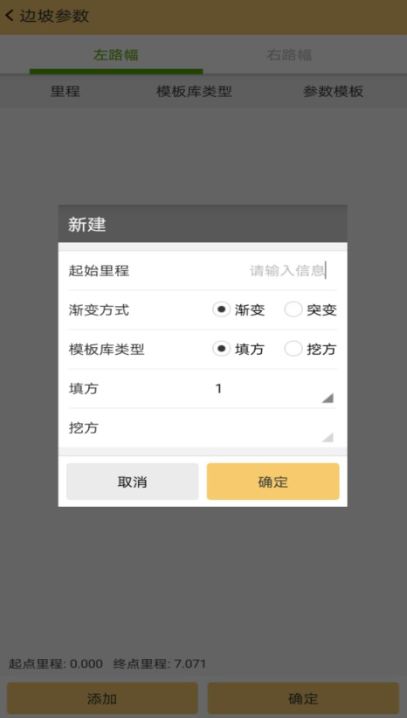

    6、回到道路设计界面,点击“边坡参数”,点击”添加”,输入“起始里程”,选择“渐变方式”和“模板库类型”,选择“填方”或“挖方”相应的模板库类型。

    工程之星5.0边坡放样教程

    图9

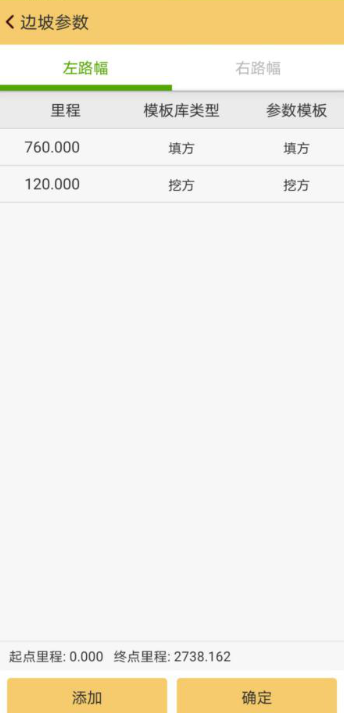

    7、完成了边坡参数的输入,核对无误后,即可进行“道路放样”  中的“边坡放样”。

    工程之星5.0边坡放样教程

    图10

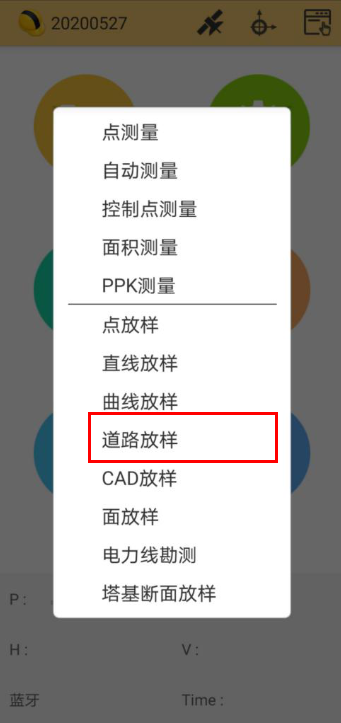

    8、返回主界面,点击“测量”,进入“道路放样”。

    工程之星5.0边坡放样教程

    图11

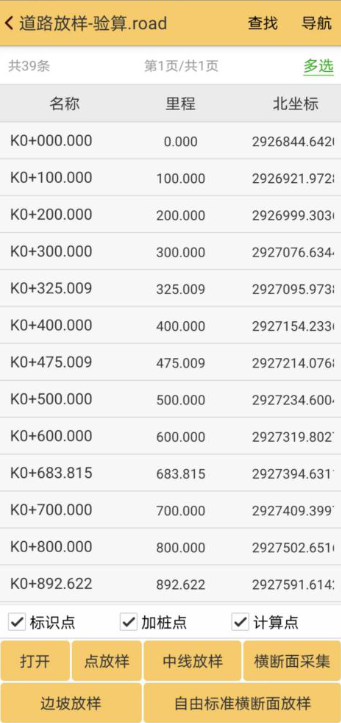

    9、选中要放样的桩号,点击“边坡放样”,进行边坡放样工作。

    工程之星5.0边坡放样教程
