科力达RTK电台1+1模式操作步骤指导

    一、连蓝牙

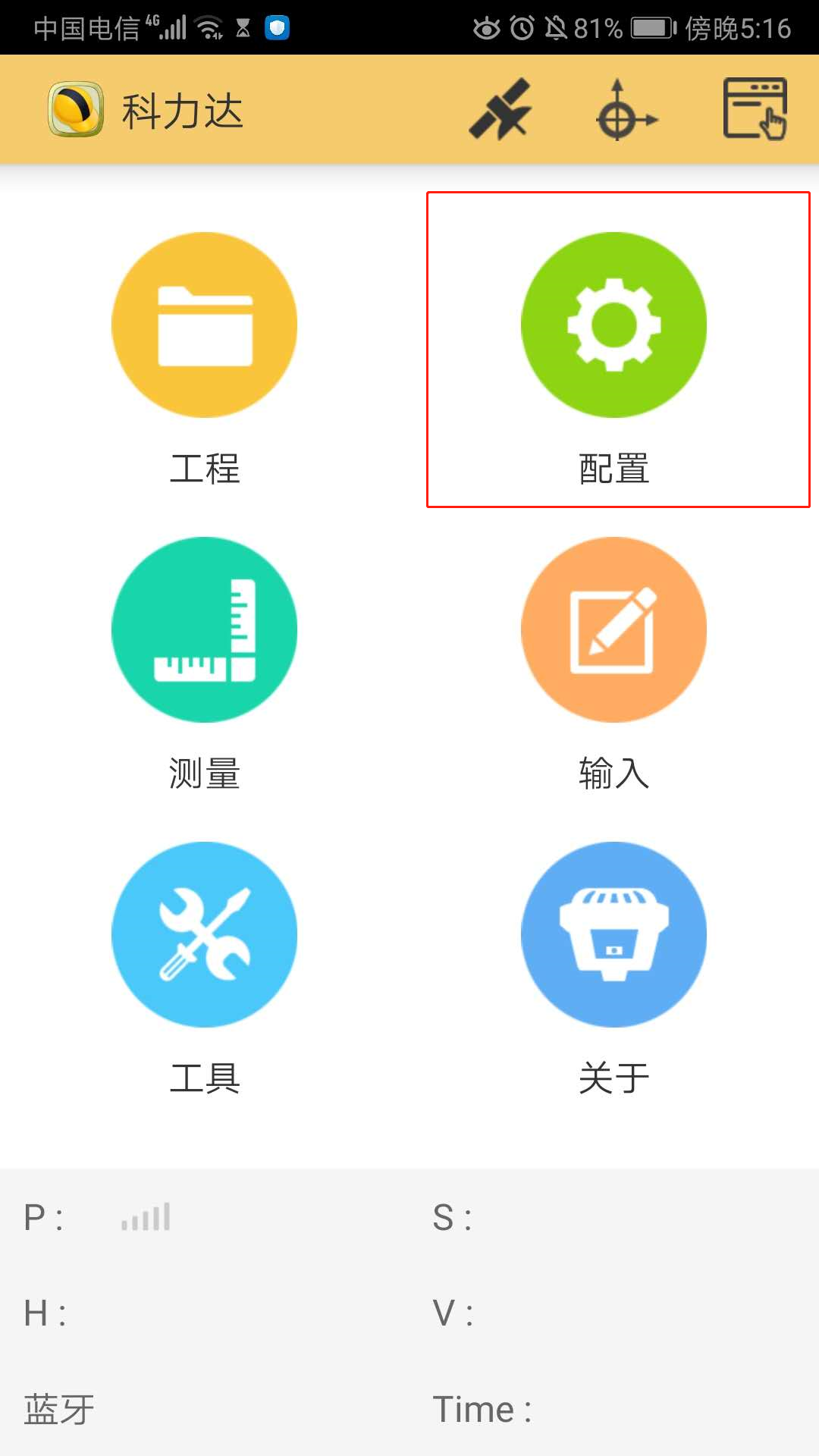

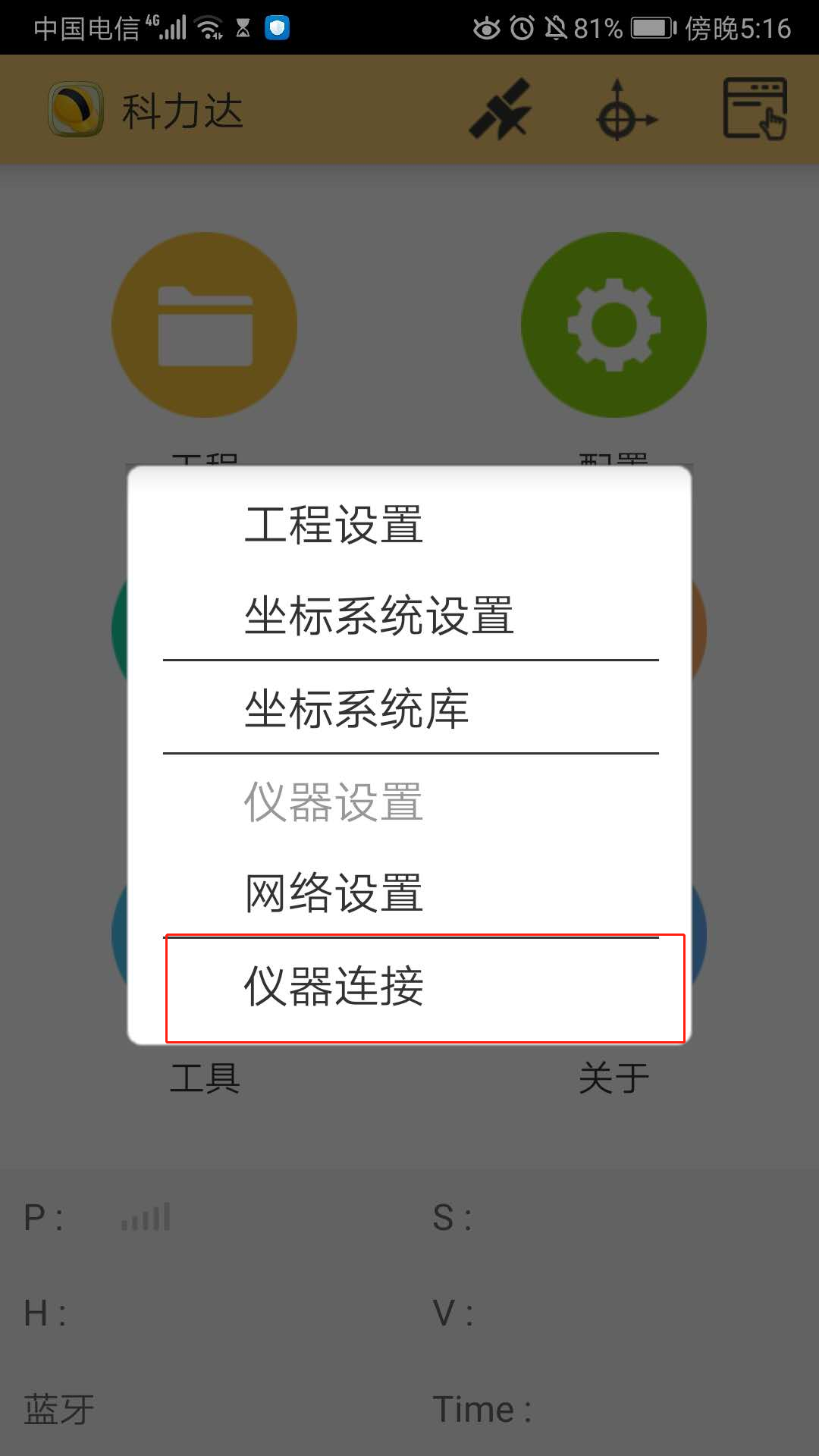

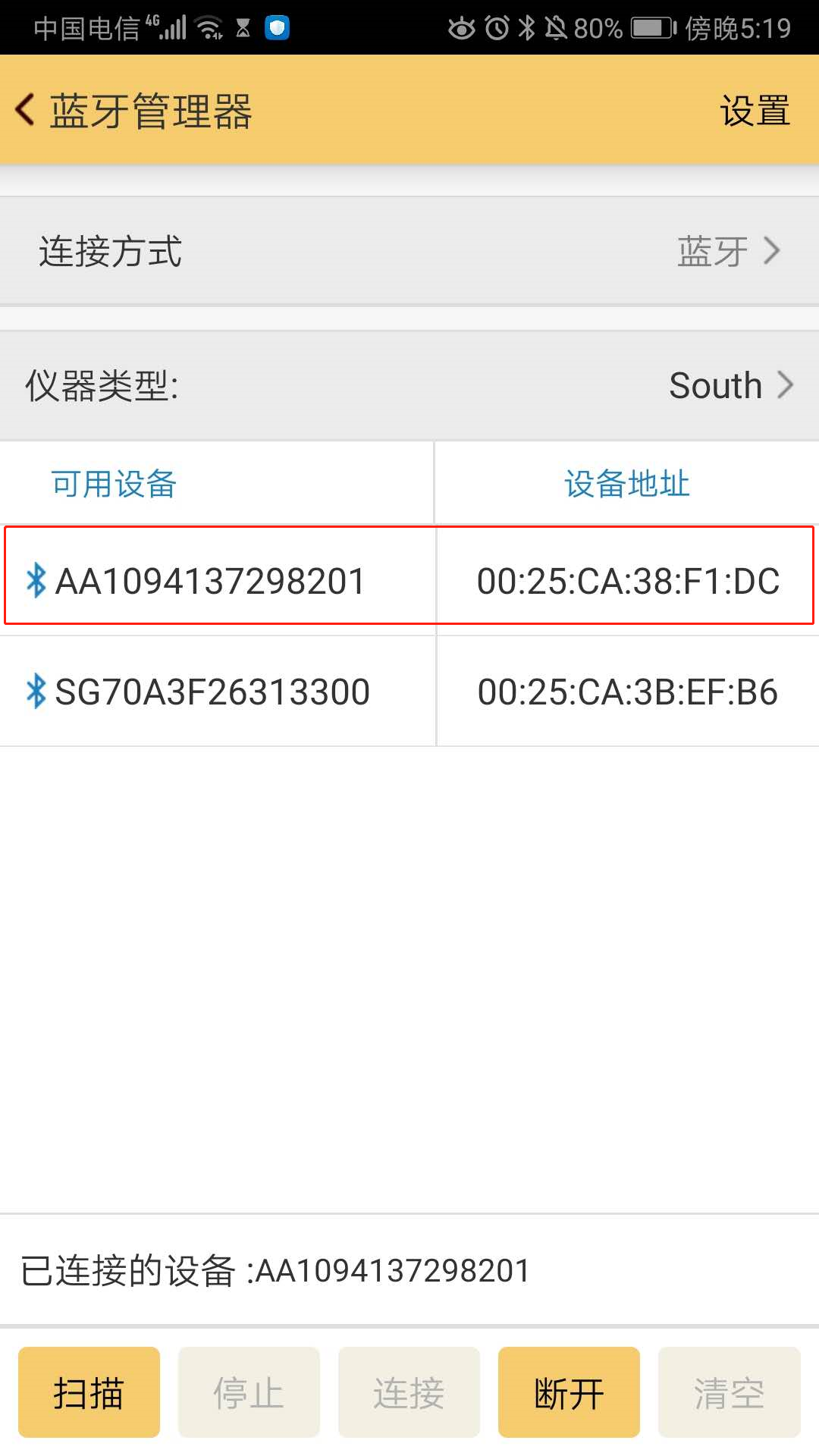

    打开H5手簿,点击手簿键盘左上角的APP按键,进入工程之星5.0主界面,点击配置仪器连接扫描选中所要连接的仪器号→点击连接。



    科力达RTK电台1+1模式操作步骤指导 科力达RTK电台1+1模式操作步骤指导 科力达RTK电台1+1模式操作步骤指导



    二、设置基站的模式

    设置基站的模式,K3 RTK只有外置电台模式,因此把基站设置成“外置电台”,操作流程如下:

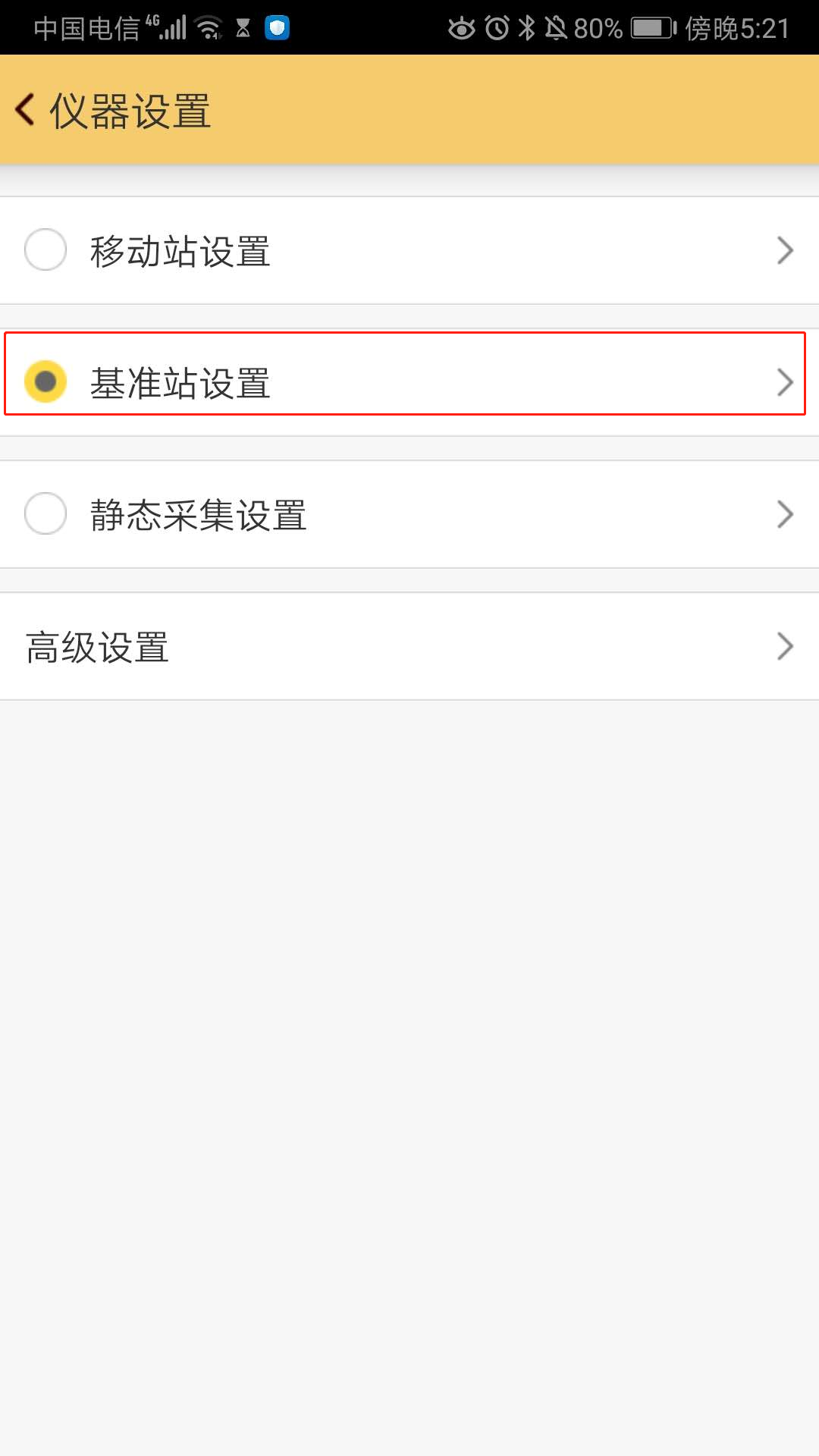

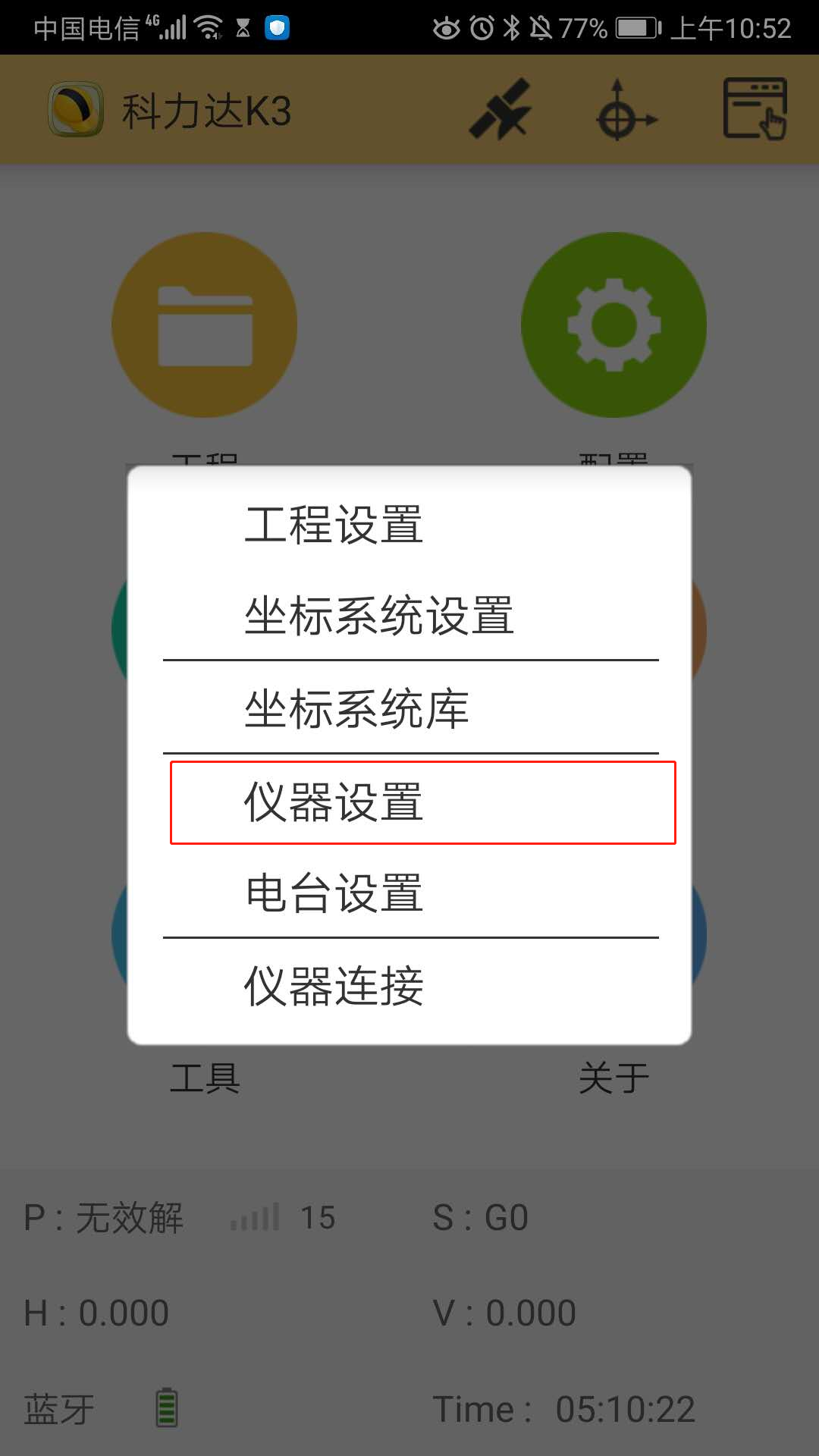

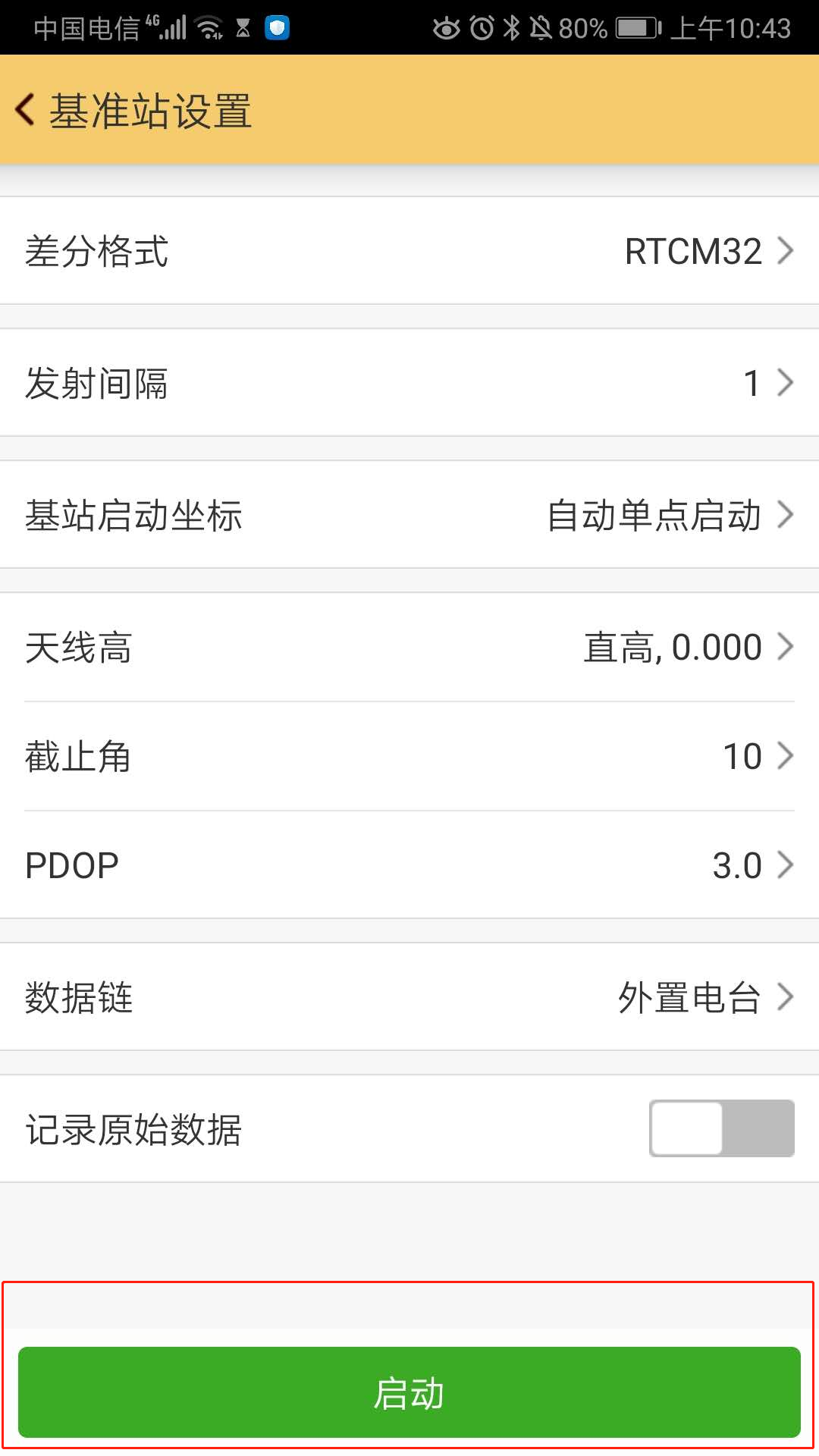

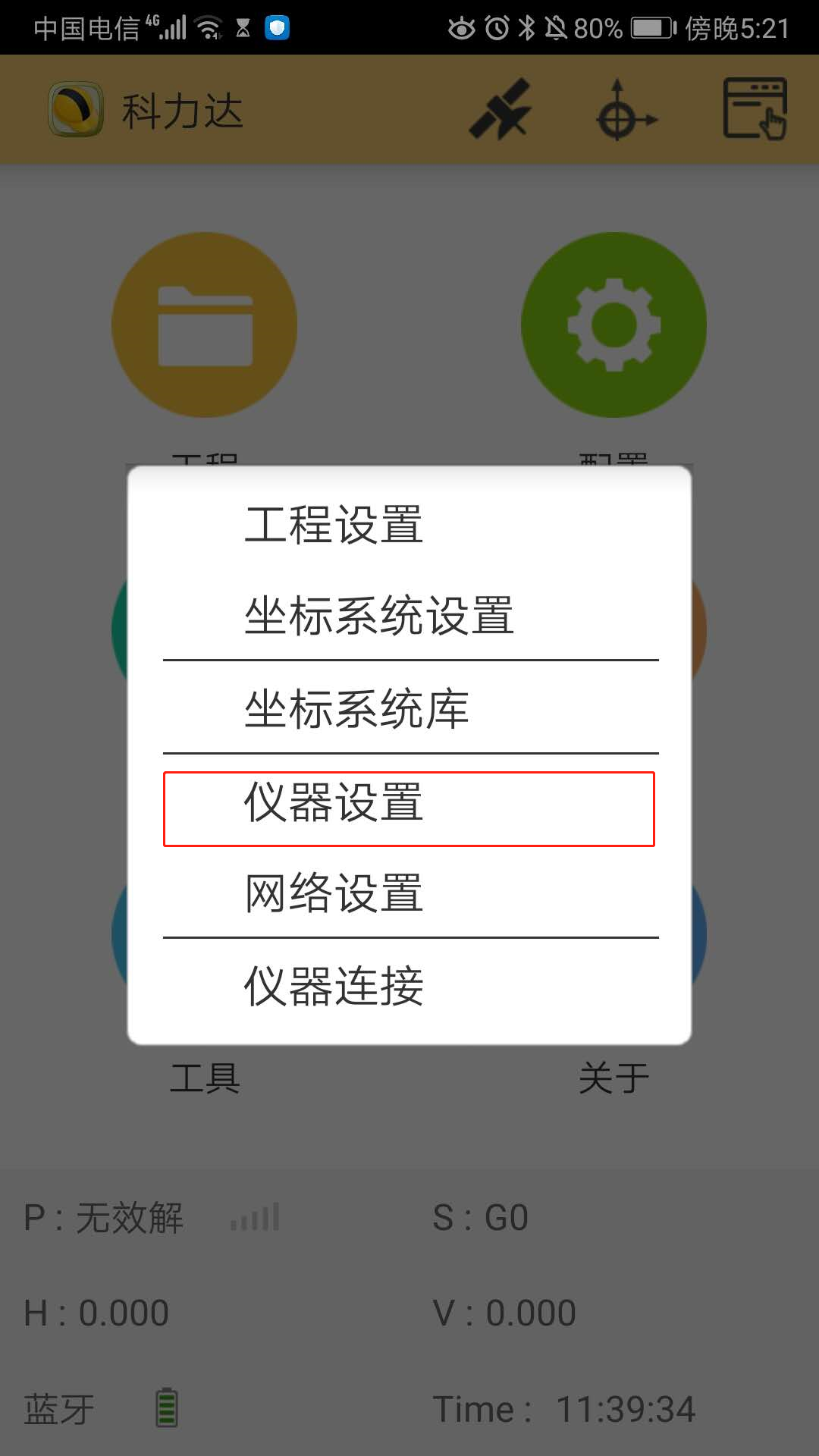

    01 仪器连接成功后,返回工程之星5.0主界面,设置基准站:(手簿蓝牙连上基站) 点击配置仪器设置基准站设置(差分格式默认“RTCM32”)→点击数据链→选择外置电台→点击启动,基站设置成功,大电台TX灯一秒一闪后,基准站工作正常。

    科力达RTK电台1+1模式操作步骤指导  科力达RTK电台1+1模式操作步骤指导 科力达RTK电台1+1模式操作步骤指导

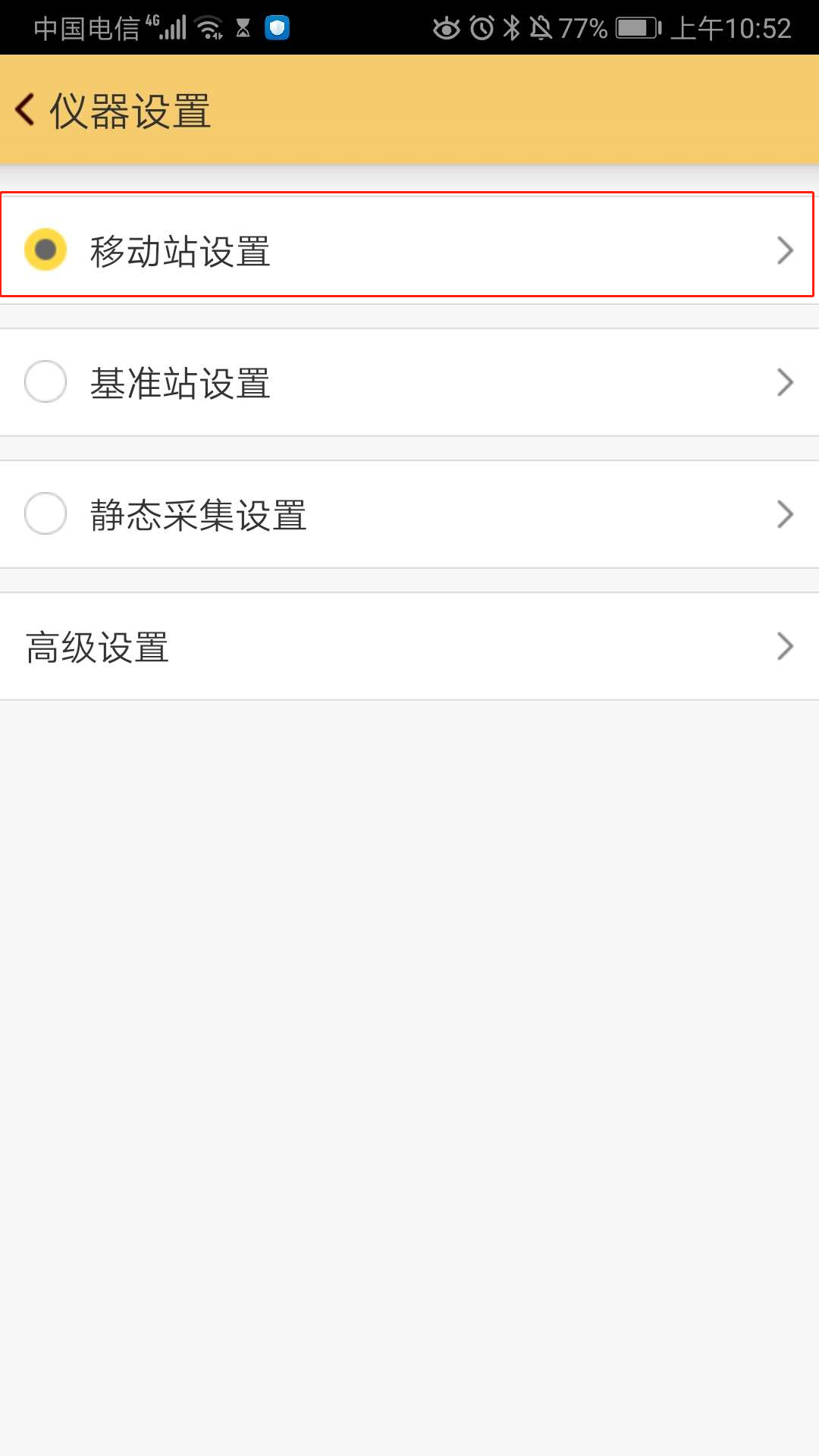

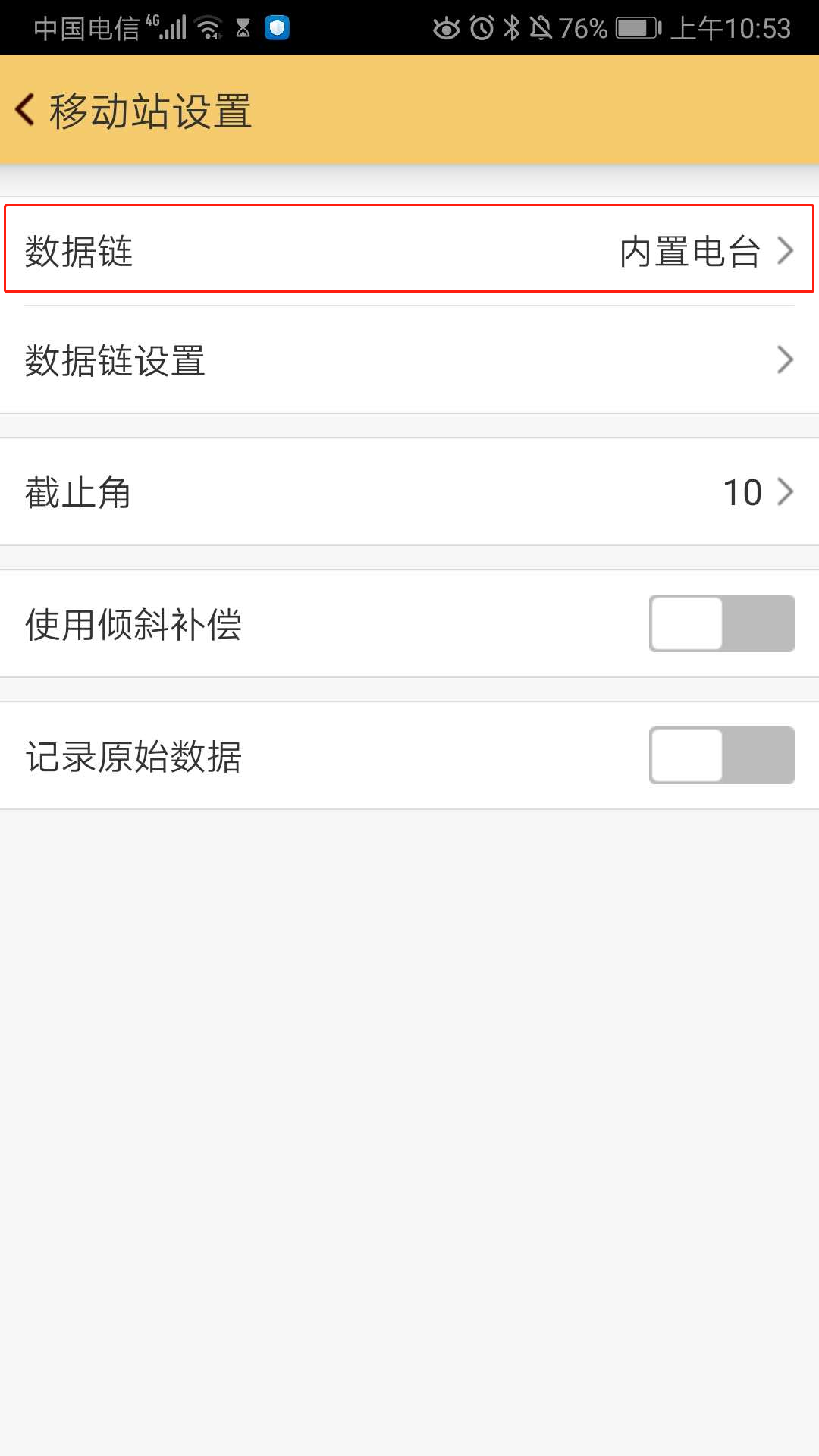

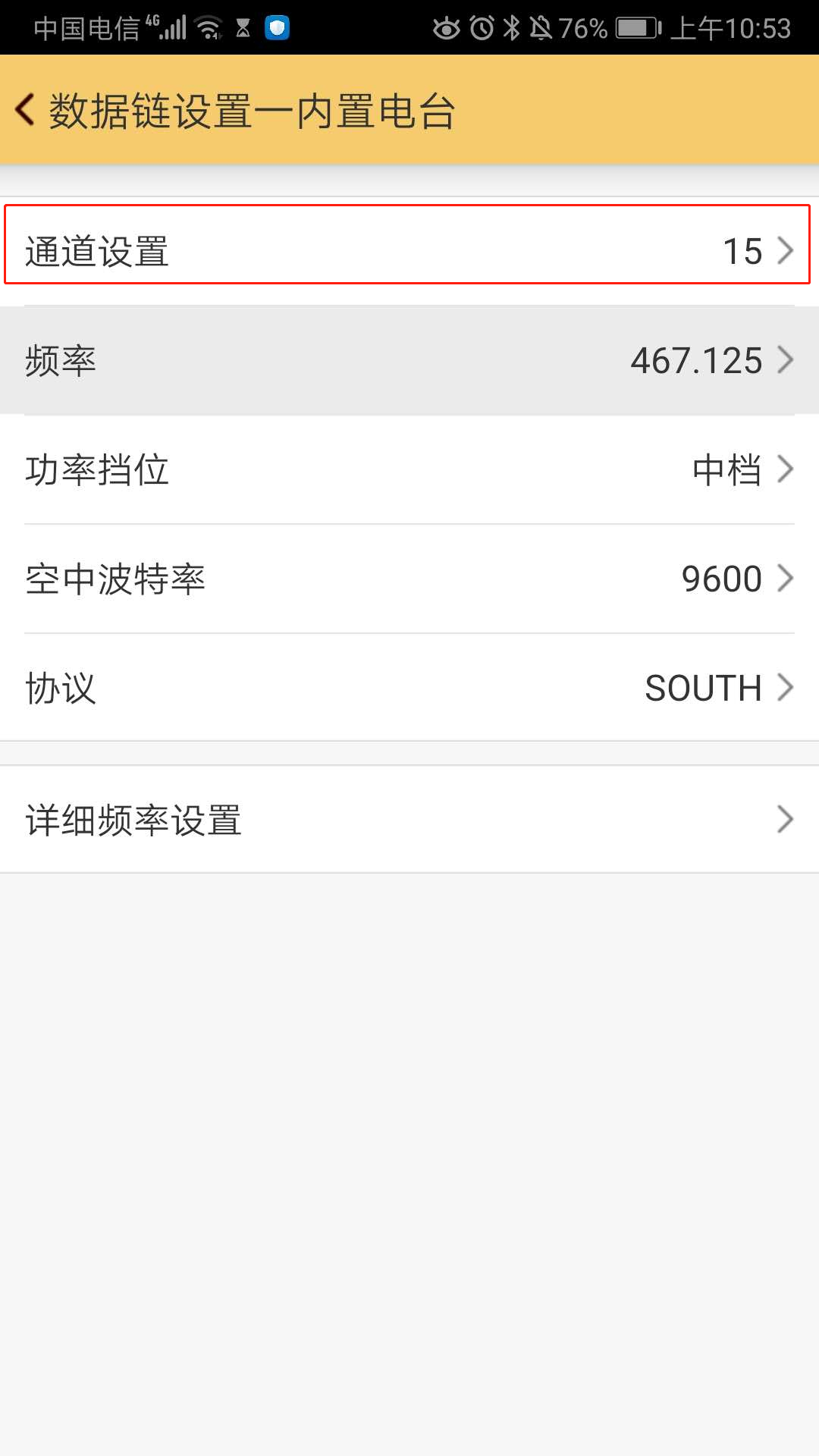

    02 设置移动站:设置基准站成功后,返回工程之星5.0主界面,断开基站主机蓝牙,再连上移动站主机蓝牙,设置移动站工作模式为:移动站内置电台模式。手簿连接移动站主机蓝牙成功后,点击配置仪器设置移动站设置数据链内置电台数据链设置设置通道(将移动站电台通道与基站外挂电台通道相对应),返回到工程之星5.0主界面,出现固定解就可以了。

    科力达RTK电台1+1模式操作步骤指导科力达RTK电台1+1模式操作步骤指导
    科力达RTK电台1+1模式操作步骤指导科力达RTK电台1+1模式操作步骤指导



    科力达RTK电台1+1模式操作步骤指导

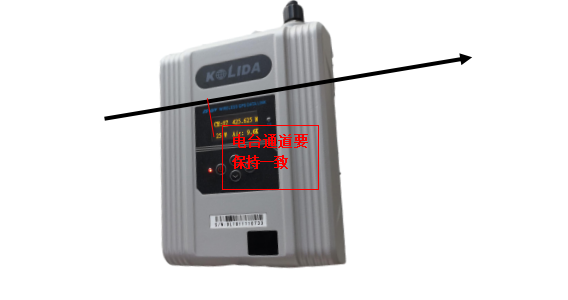

    移动站电台通道与基站外挂电台通道相对应



    三、新建工程与设置坐标系

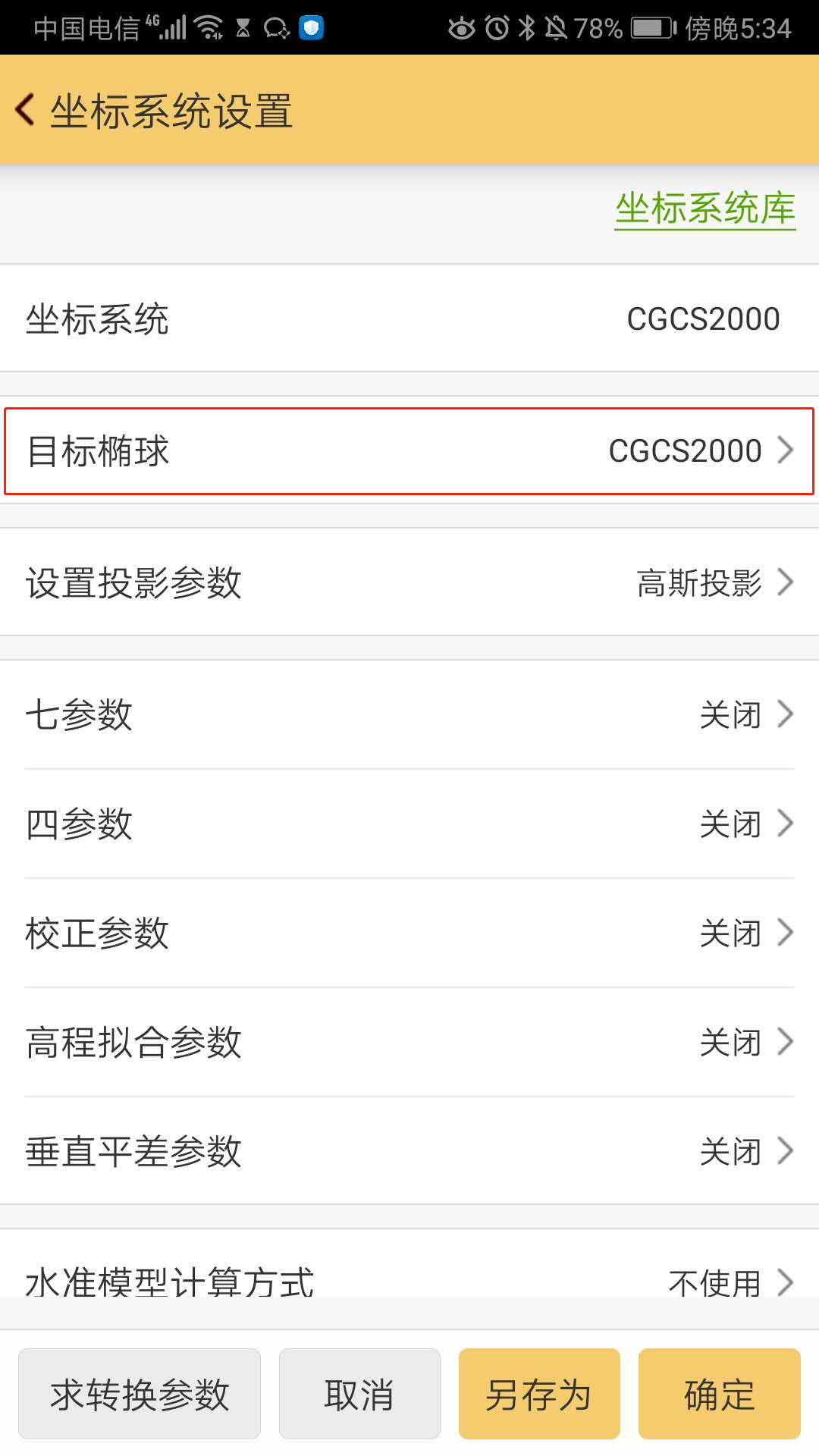

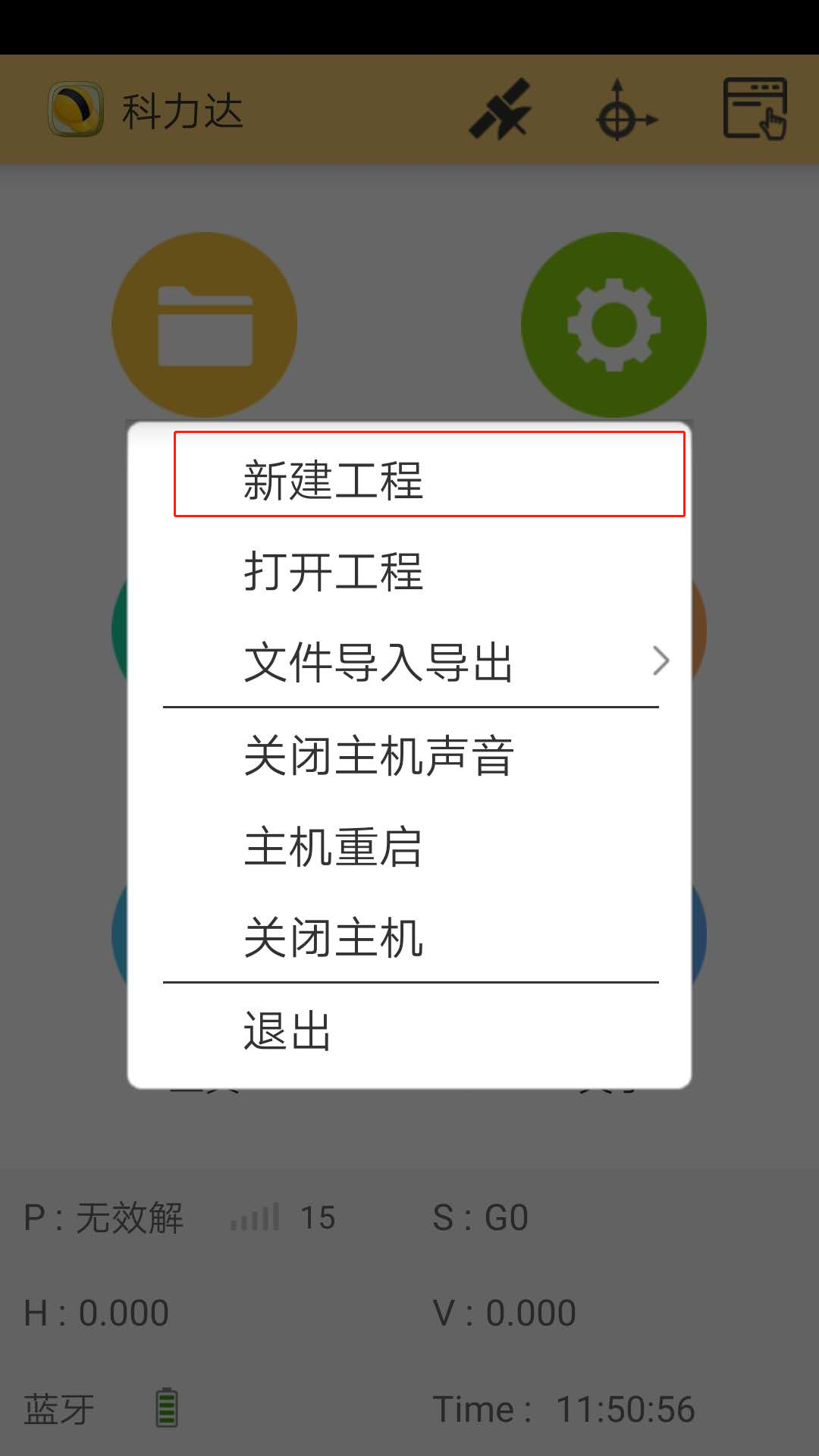

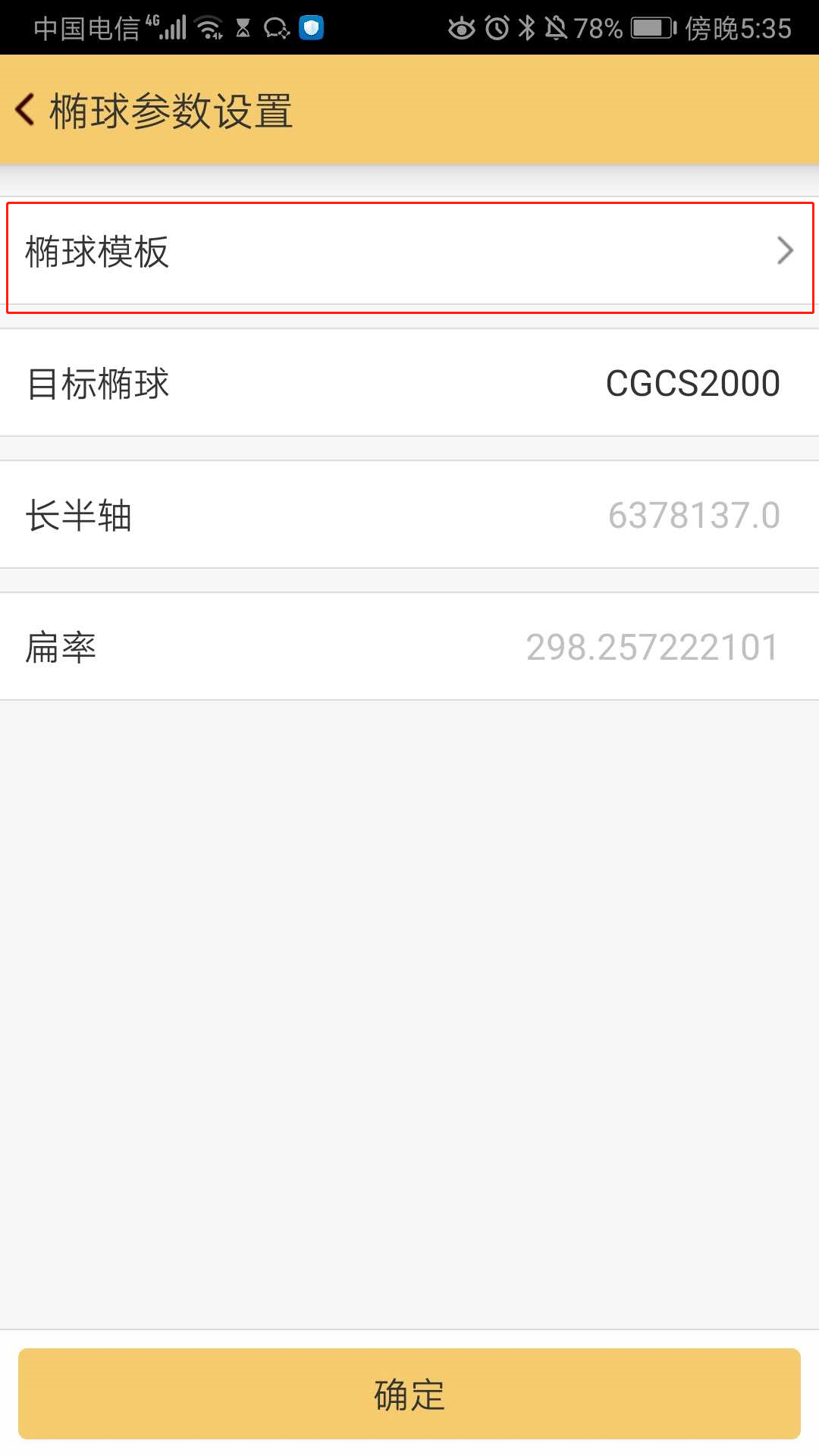

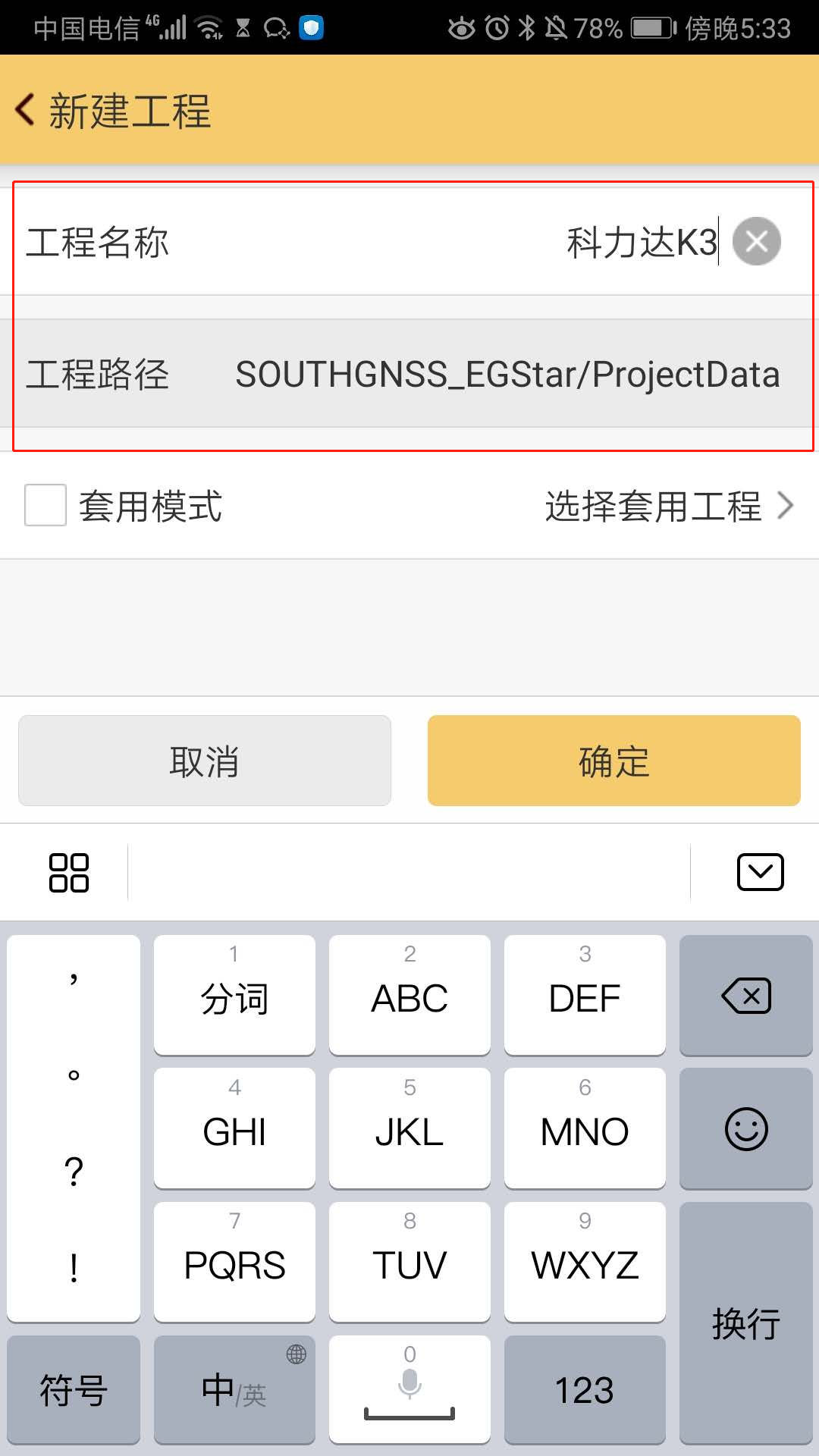

     在工程之星5.0主界面,点击工程新建工程输入工程名称点击确定坐标系统(输入坐标系统名称)点击目标椭球椭球模板(根据施工要求选择相应的椭球)确定→点击设置投影参数修改正确的中央子午线值(点击定位标志,直接获取当地正确中央子午线值)确定确定→是否将参数应用到当前工程确定

    科力达RTK电台1+1模式操作步骤指导  科力达RTK电台1+1模式操作步骤指导
    科力达RTK电台1+1模式操作步骤指导  科力达RTK电台1+1模式操作步骤指导



    四、求转换参数

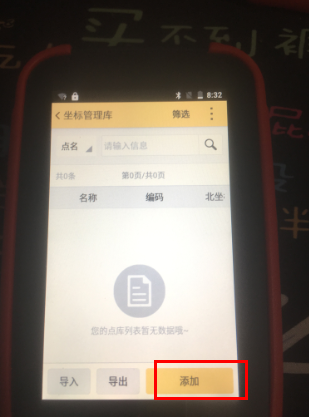

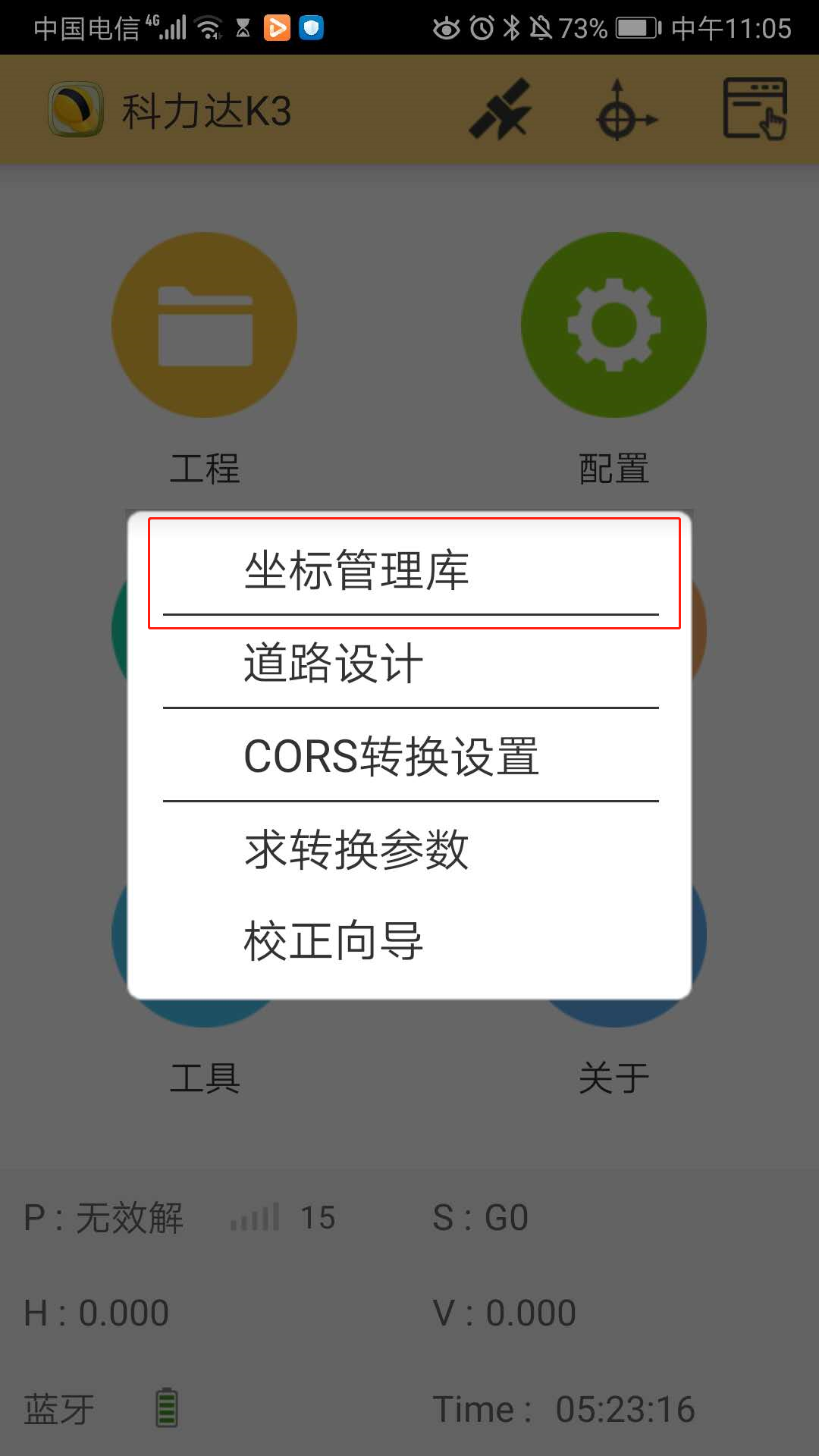

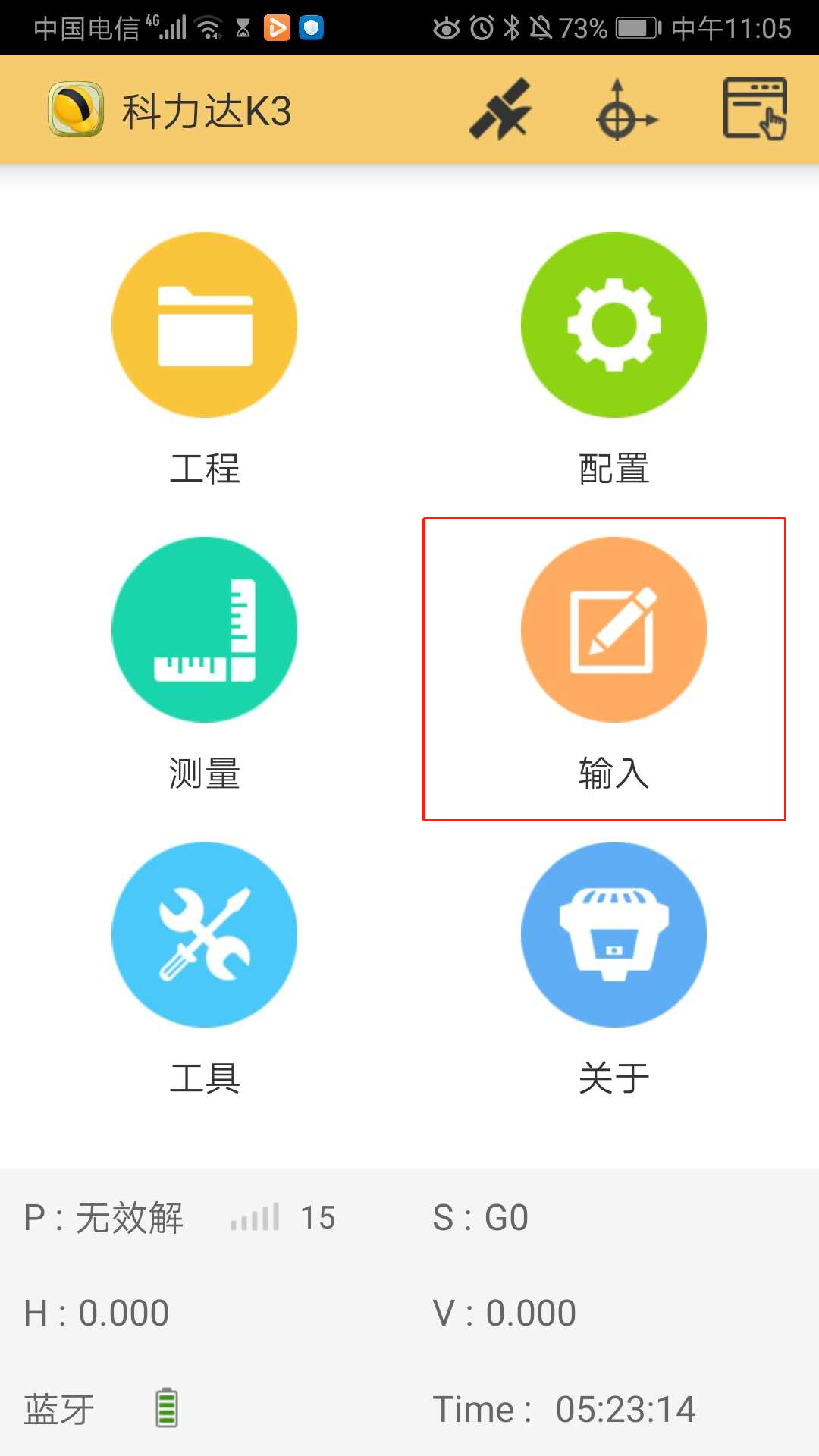

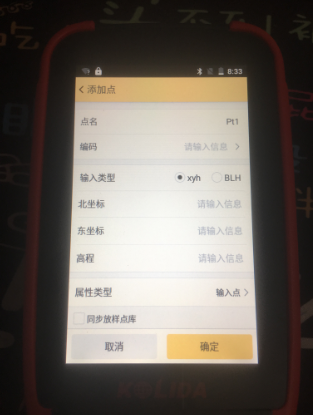

    在工程之星5.0主界面,点击输入坐标管理库添加(把控制点坐标输入进去,至少两个控制点)使用仪器采集所输入点的大地坐标(注意采集的时候对中杆气泡要居中)

    科力达RTK电台1+1模式操作步骤指导 科力达RTK电台1+1模式操作步骤指导

    科力达RTK电台1+1模式操作步骤指导 科力达RTK电台1+1模式操作步骤指导

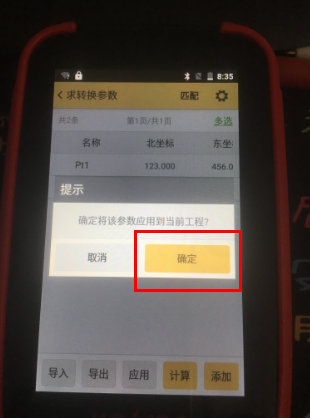

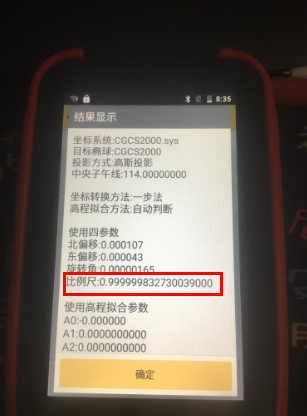

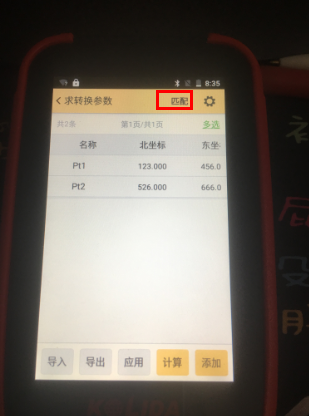

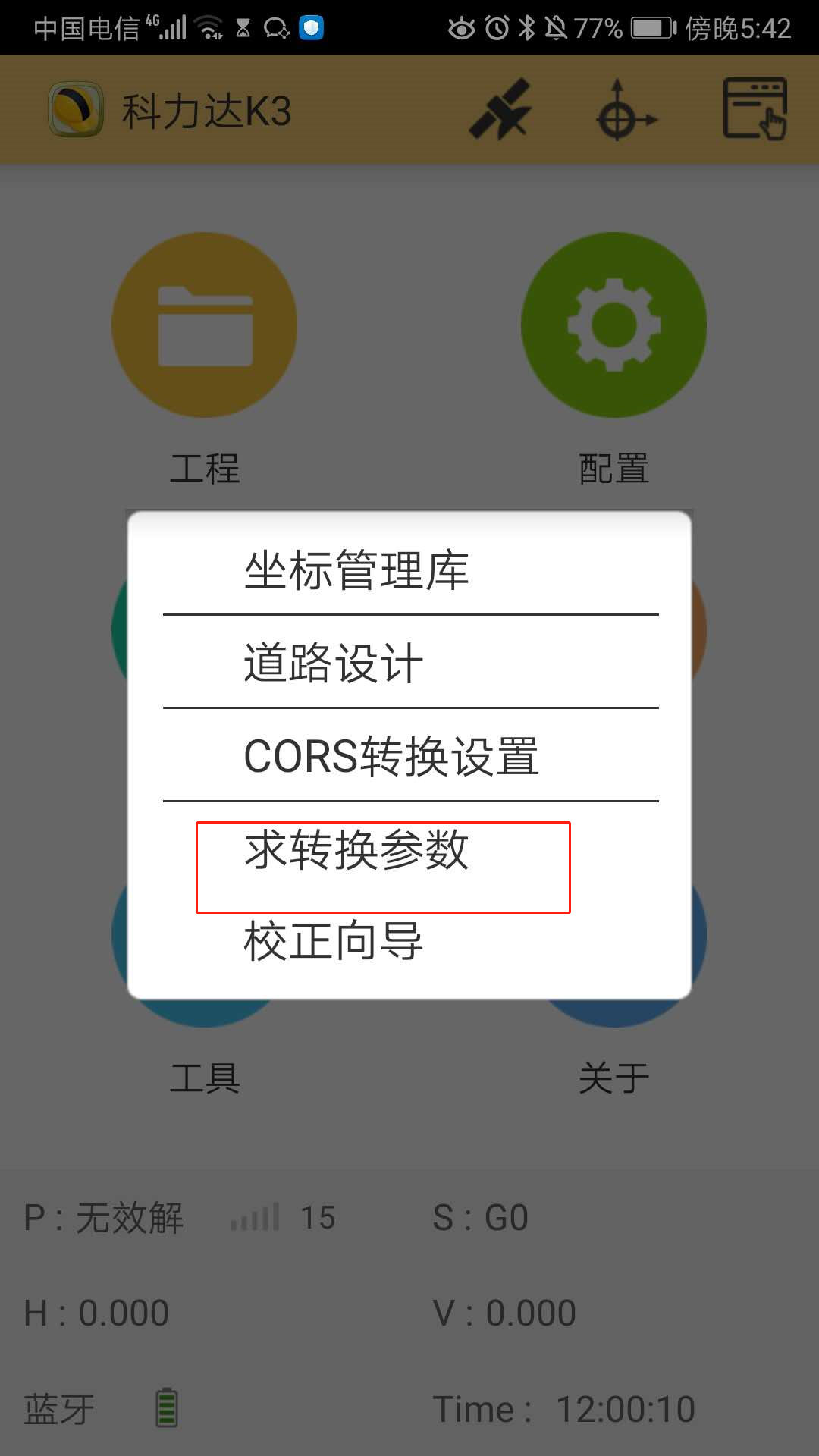

    然后返回工程之星5.0主界面,点击输入求转换参数点击手簿右上角的匹配点击计算(四参数的比列尺越接近1越好)应用确定(然后再去找另外一个已知点核对一下坐标)。

    科力达RTK电台1+1模式操作步骤指导

    科力达RTK电台1+1模式操作步骤指导科力达RTK电台1+1模式操作步骤指导科力达RTK电台1+1模式操作步骤指导

    (比例尺显示图)

    五、数据导出



    在工程之星5.0主界面,点击工程文件导入导出成果文件导出输入成果文件名称选择文件类型(默认为南方cass格式,也可根据需要选择其他文件格式)确定把手簿通过USB传输线连接电脑点击我的电脑点击H5点击内部存储设备选择SOUTHGNSS_EGStar选择Export拷出成果文件即可。



    六、注册仪器

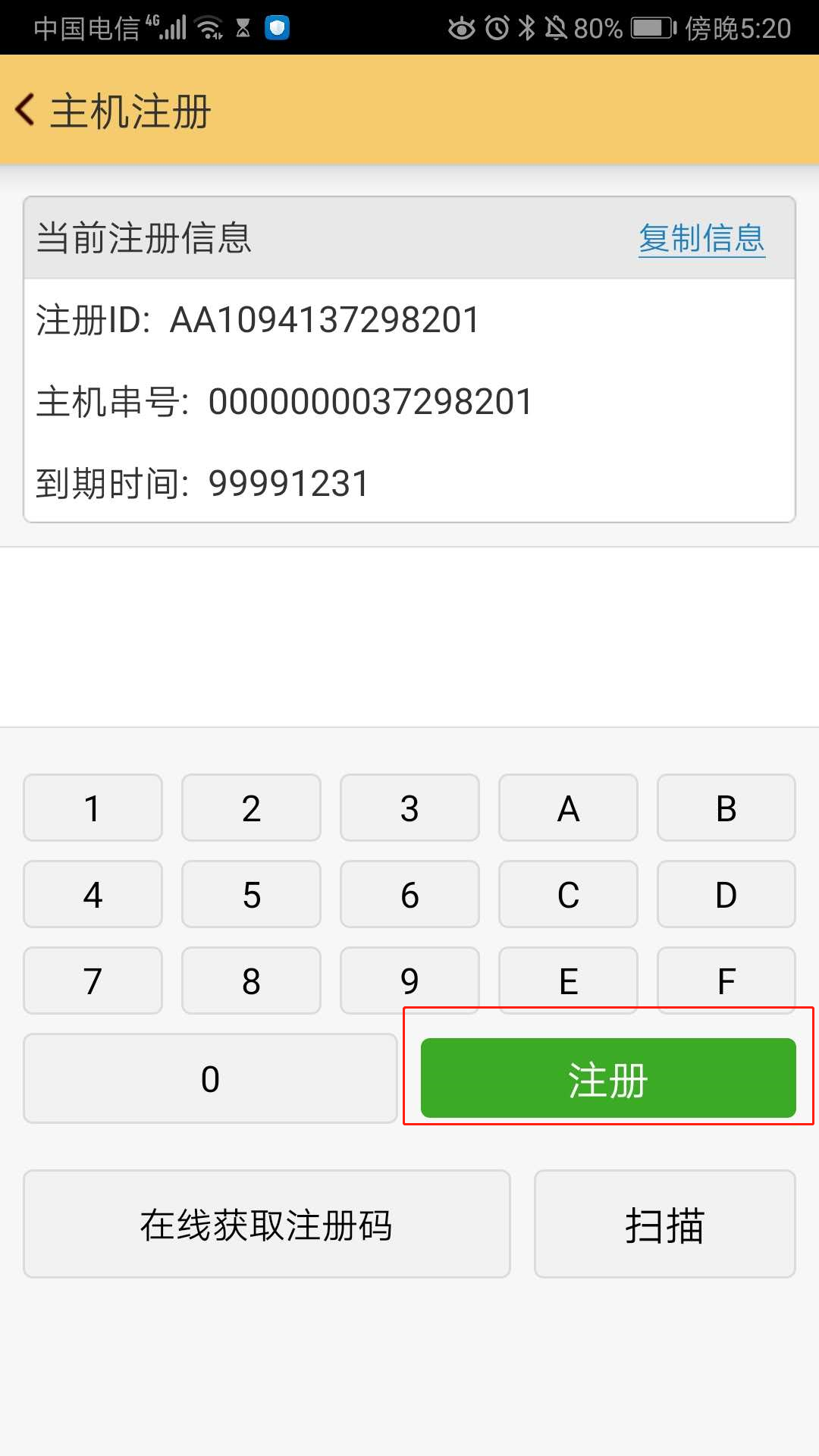

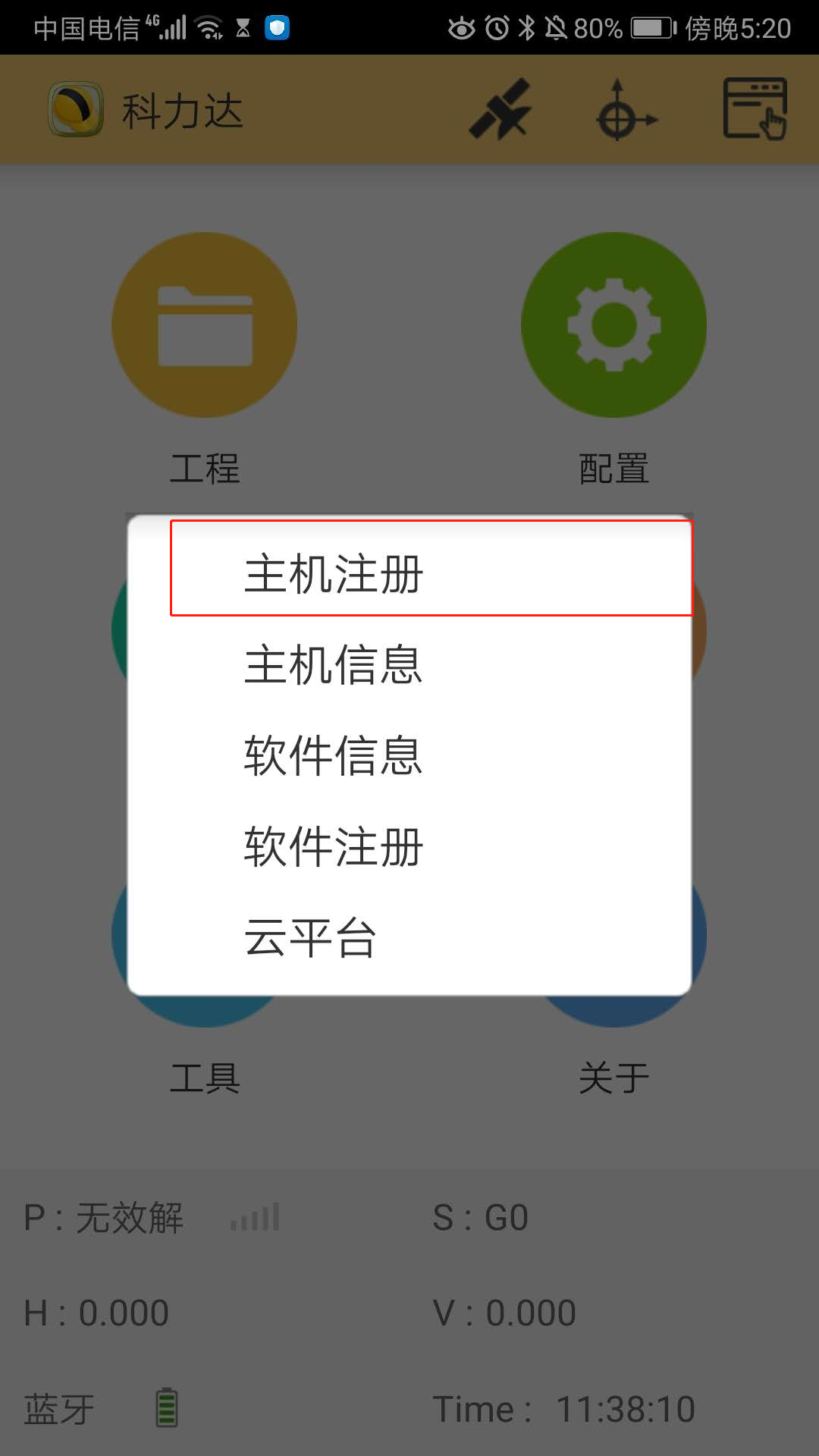

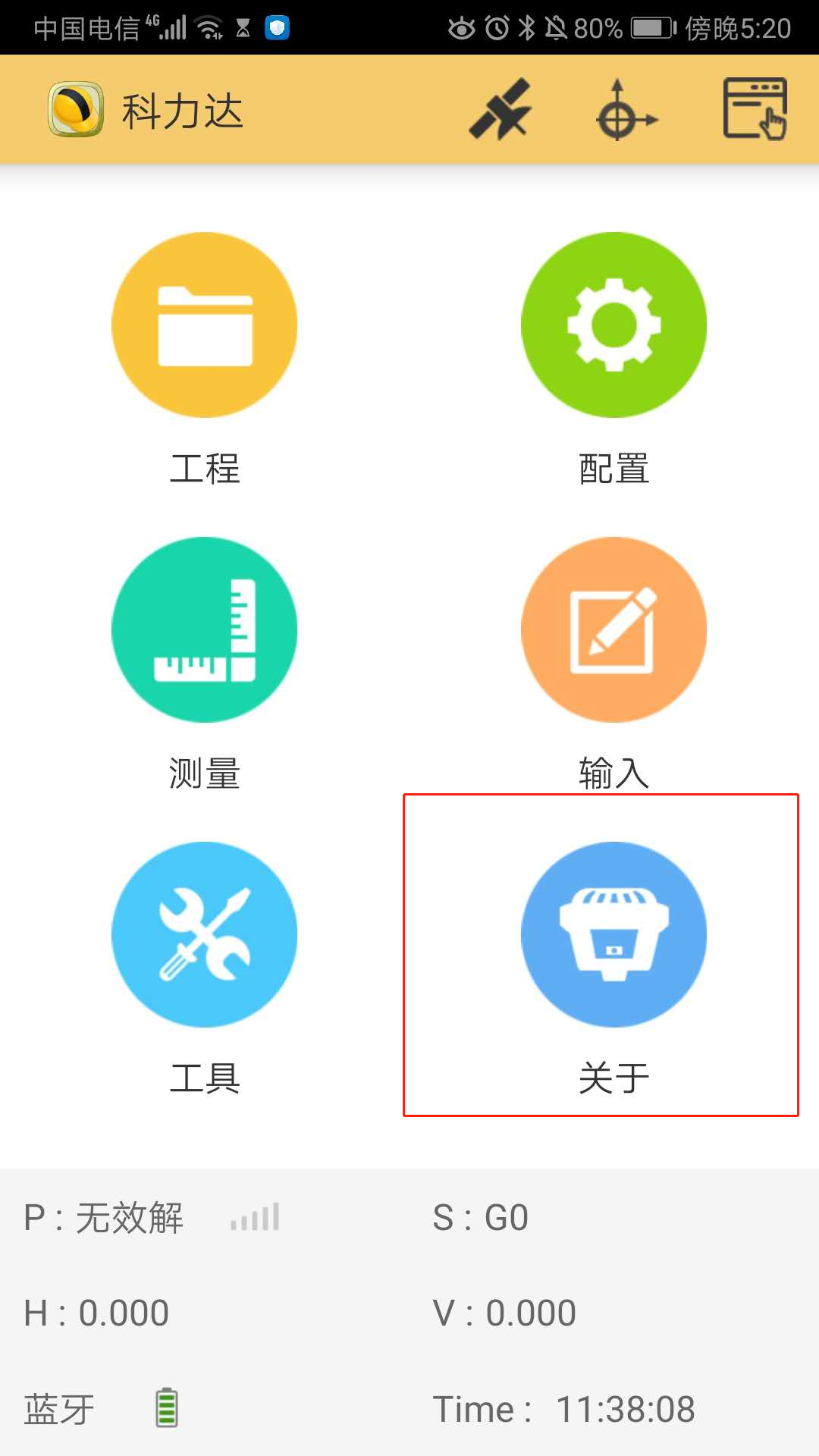

    工程之星5.0主界面,点击关于→主机注册→输入注册码→点击注册。

    科力达RTK电台1+1模式操作步骤指导
    科力达RTK电台1+1模式操作步骤指导
    科力达RTK电台1+1模式操作步骤指导
