M300 RTK & D2-PSDK——低成本免像控解决方案

    前言 “免像控”技术从提出以来就备受业内人士的关注,以前,“免像控”技术有很大的设备及条件限制,应用成本很高。为了让“免像控”技术更快地普及,减轻外业的作业强度,睿铂推出了D2-PSDK低成本免像控解决方案。 D2-PSDK产品介绍 D2-PSDK是S2-PSDK的升级版相机,具备1:500地籍免像控的能力。相比于S2-PSDK,它具有更高的兼容性,不仅可适配M210/M300系列无人机,还能够搭载于其它主流旋翼类无人机。 M300 RTK & D2-PSDK——低成本免像控解决方案D2-PSDK倾斜摄影相机 在软件方面,我们为D2-PSDK相机配置了航片剔除软件,可有效剔除无效和冗余航片,提升内业效率。



    D2-PSDK也是一款您能够以低廉的价格购买到的产品,性价比超高。对于“房地一体”项目来说,是保证效率和效果的好工具。 1 可实现1:500地籍免像控作业 2 市场占有率高,可靠性好 3 价格相对低廉,性价比高 4 配备航片剔除软件,提升内业效率 M300 RTK & D2-PSDK——低成本免像控解决方案

    项目案例 1▪ 测区概况 本次项目测区位于江苏省南通市某地区,地势平坦,地形高差在10米以内,其内多为2~4层低矮密集房屋,楼高均在20米以下。地物涵盖农田、池塘、草地等,具有良好的典型性,适用于本次项目验证。

    航飞当日,无人机作业时间为下午13点~15点,在该时间段内,测区内天气晴朗,光线适中,1~2级微风,适合飞行。

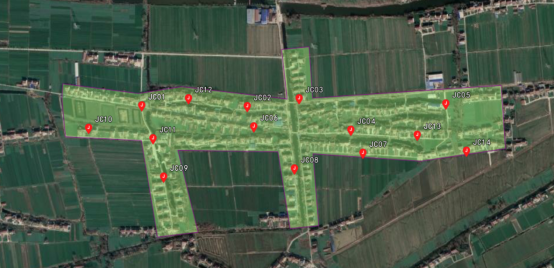

    测区内共布设14个地面检查点与46个房角检查点,点位清晰易辨认,用于本次免像控实验的精度验证,地面检查点分布如下图所示: M300 RTK & D2-PSDK——低成本免像控解决方案

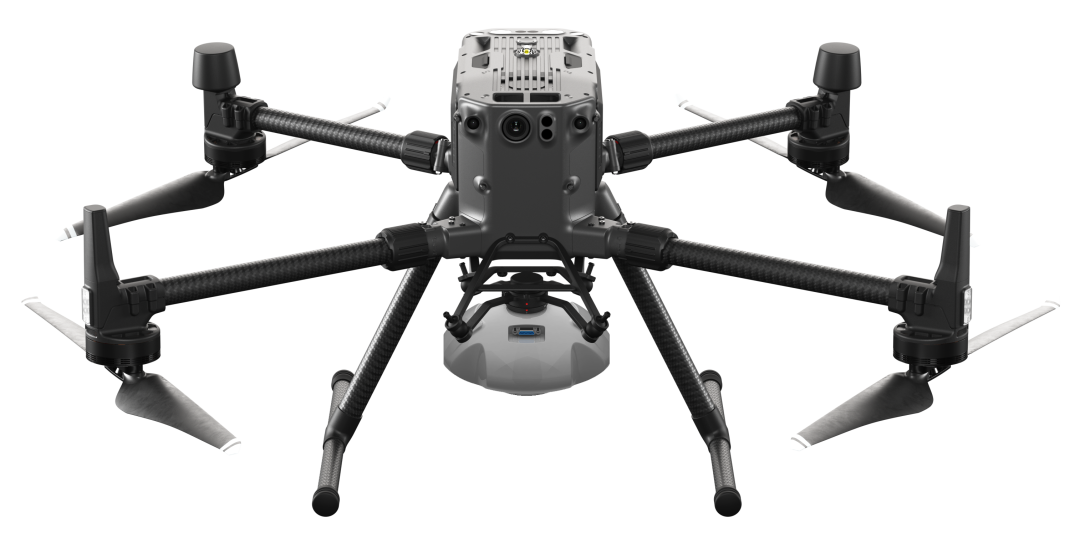

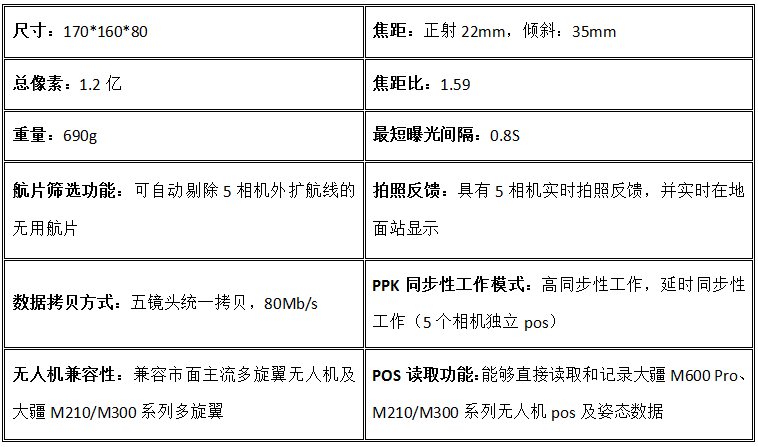

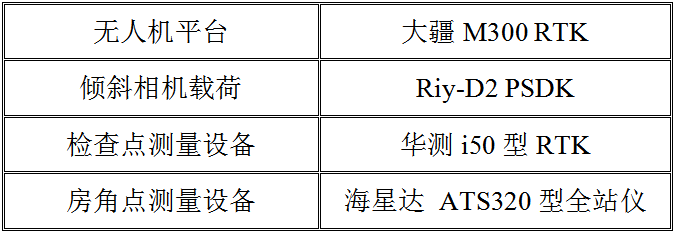

    2▪ 实验设备 M300 RTK & D2-PSDK——低成本免像控解决方案M300 RTK & D2-PSDK——低成本免像控解决方案

    3▪ 外业航飞 本次项目验证中,测区有效面积约0.4km²,设计航高为90米,地面分辨率(GSD)为1.5cm,按照外扩一倍航高的距离,所得实际航飞面积约0.87km²。

    按照常规地籍测量航向/旁向重叠度80%/70%进行作业,累计飞行两个架次。单架次飞行时间约42min,共获取12485张影像,影像清晰、色彩均匀,满足本次实验的要求。

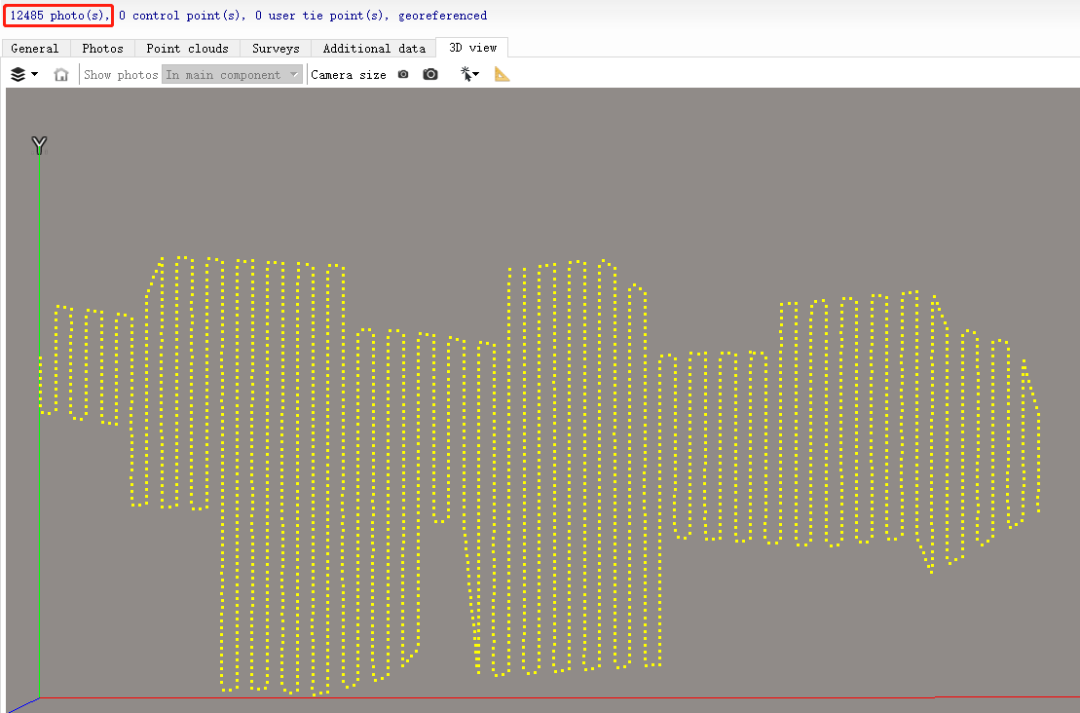

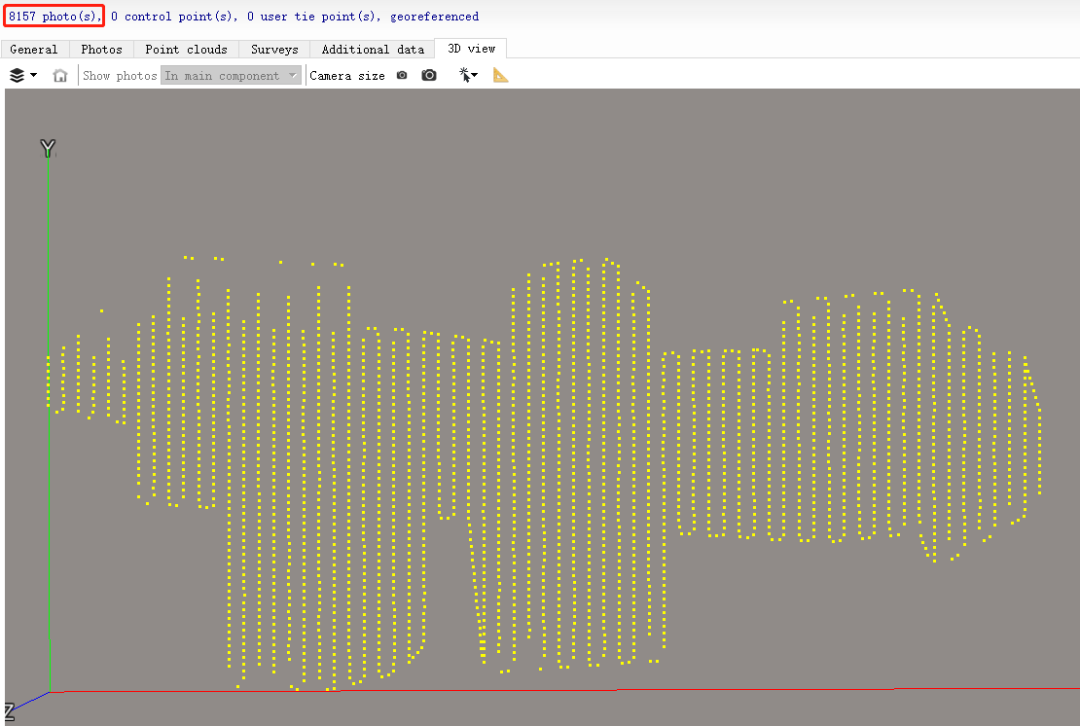

    4▪ 数据处理 12485张原始航片,经Sky-Filter软件剔除冗余航片之后,仅剩余8157张有效航片,剔除率高达34.7%,极大地增加了数据处理效率。本次项目在不使用任何控制点的情况下,使用业内常规软件进行空三和建模处理,得出精度对比验证表。 M300 RTK & D2-PSDK——低成本免像控解决方案航片剔除前 M300 RTK & D2-PSDK——低成本免像控解决方案航片剔除后

    5▪ 项目结论 本次项目验证中,在不添加任何控制点的情况下,使用M300 RTK搭载D2-PSDK采集的数据成果能满足1:500地籍精度要求。

    以下是精度验证结果: M300 RTK & D2-PSDK——低成本免像控解决方案地面检查点精度验证

    M300 RTK & D2-PSDK——低成本免像控解决方案房角检查点精度验证 备注说明: 房角检查点验证时,每个点在第三方软件中测量三次后取平均值。部分点由于树木遮挡或建筑玻璃面,模型存在变形,不能获得其真实坐标,已在备注中说明。本次项目验证中,精度超限点已用红色标出。

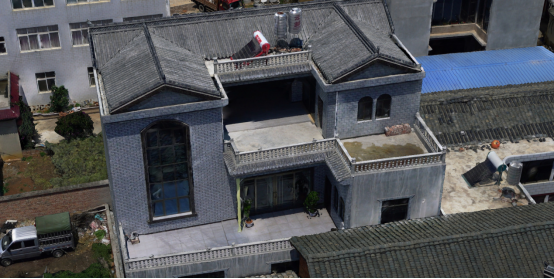

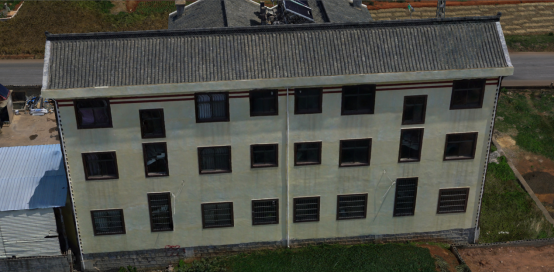

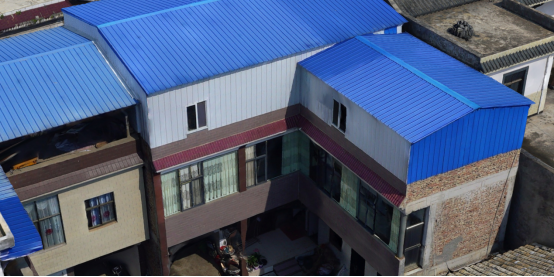

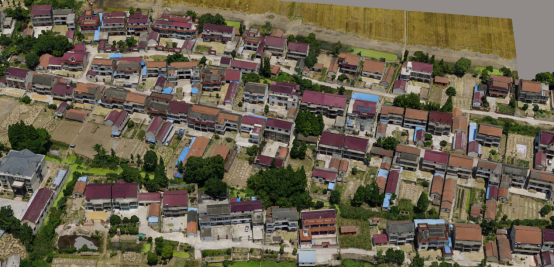

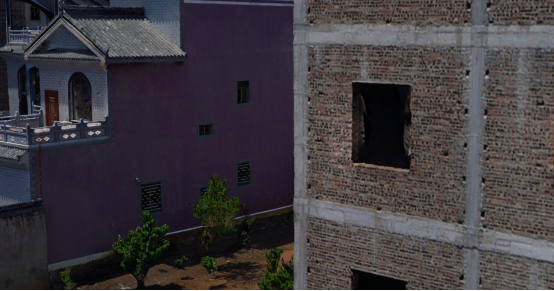

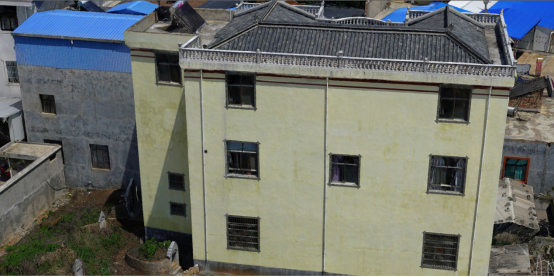

    6▪ 模型效果 M300 RTK & D2-PSDK——低成本免像控解决方案M300 RTK & D2-PSDK——低成本免像控解决方案M300 RTK & D2-PSDK——低成本免像控解决方案M300 RTK & D2-PSDK——低成本免像控解决方案M300 RTK & D2-PSDK——低成本免像控解决方案M300 RTK & D2-PSDK——低成本免像控解决方案

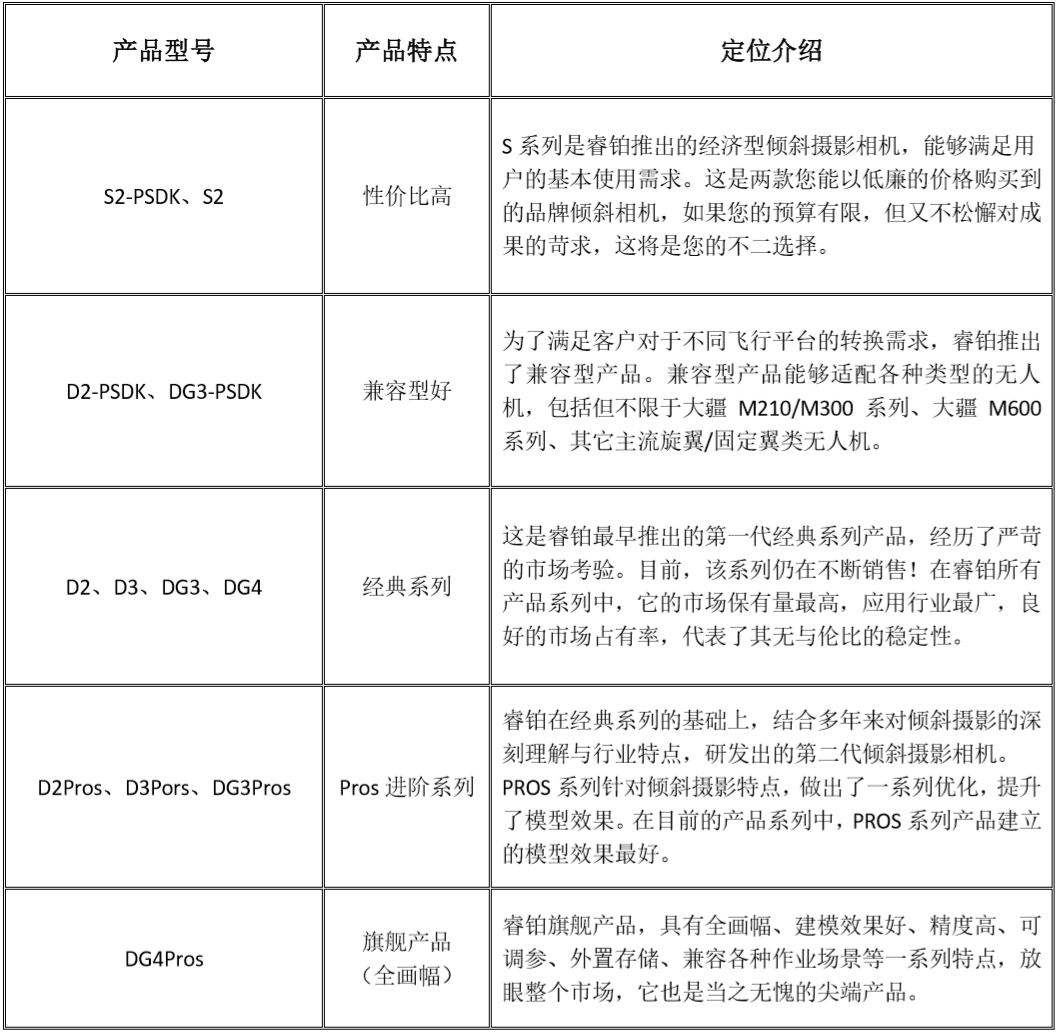

    产品体系介绍 随着新产品的不断发布,睿铂的产品体系也越来越完善。为了让客户清楚睿铂的产品分类,我们此为大家详细介绍睿铂的产品架构。 M300 RTK & D2-PSDK——低成本免像控解决方案多信息!
