无人机摄影测量内业软件photoscan入门教程

一.软件介绍

PhotoScan是一款基于影像自动生成高质量三维模型的优秀软件,这对于3D建模需求来说实在是一把利器。 PhotoScan无需设置初始值,无须相机检校,它根据最新的多视图三维重建技术,可对任意照片进行处理,无需控制点,而通过控制点则可以生成真实坐标的三维模型。照片的拍摄位置是任意的,无论是航摄照片还是高分辨率数码相机拍摄的影像都可以使用。整个工作流程无论是影像定向还是三维模型重建过程都是完全自动化的。
PhotoScan还可生成高分辨率真正射影像(使用控制点可达5cm精度)及带精细色彩纹理的DEM模型。完全自动化的工作流程,即使非专业人员也可以在一台电脑上处理成百上千张航空影像,生成专业级别的摄影测量数据。

二.软件优势航片拼接软件有很多,比如Pix4D、Global mapper、EasyUAV、Photoscan,几款软件比较下来,无论是操作流程,还是出图效果和速度,Photoscan的表现都要好于其他几款。Photoscan是俄罗斯产品,正版价格4万左右,但是提供30天全功能试用。对电脑硬件的依赖也比其他要低。很多人在用的Pix4DMapper是瑞士一家公司的产品,功能上和Photoscan大同小异,但是正版价格可以买2套Photoscan了,而且使用下来,感觉对电脑的要求比Photoscan高不少。

三.软件优缺点优点:
支持倾斜影像、多源影像、多光谱影像的自动空三处理
支持多航高、多分辨率影像等各类影像的自动空三处理
具有影像掩模添加、畸变去除等功能
能够顺利处理非常规的航线数据或包含航摄漏洞的数据
支持多核、多线程CPU运算,支持CPU加速运算
支持数据分块拆分处理,高效快速地处理大数据
操作简单,容易掌握
处理速度快

不足:
缺少正射影像编辑修改功能
缺少点云环境下量测功能

四。操作步骤:
AgisoftPhotoScan3D扫描软件,通过对多张照片进行处理,实现拍摄物体的三维模型,正射影像图,等值线图等。生成步骤如下:
1.软件安装
官网下载软件,安装。完成以后,可在“工具”—“偏好设置”目录下,设置语言为中文。

2.航片选取
根据《低空数字航空摄影规范》对于飞行质量和影像质量的要求,“像片重叠度应满足以下要求:a.航向重叠度一般应为60%~80%,最小不应小于53%;b.旁向重叠度一般应为15%~60%,最小不应小于8%。”实际航线规划时,飞行人员应尽可能设置较高像片重叠率,避免出现航摄漏洞,重复飞行,减少作业成本。
无人机航摄完毕,筛选航片,剔除起飞和降落阶段航拍影像,仅保留无人机航线飞行阶段拍摄的照片。

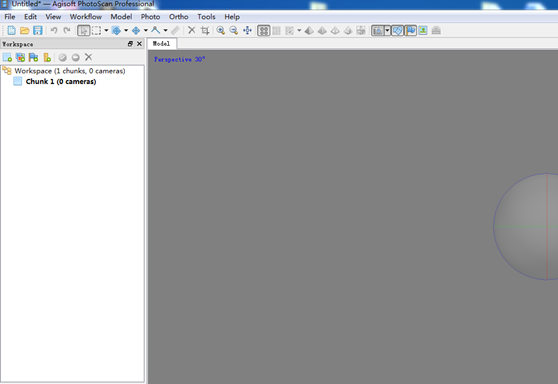

3.新建堆块
在菜单栏的工作区域选择Workspace并且右击选择新建相机
无人机摄影测量内业软件photoscan基础教程

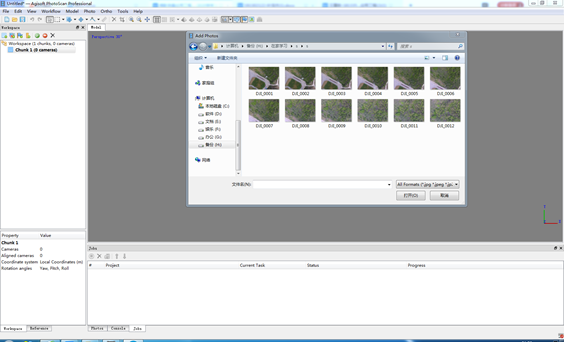

4.添加照片
将下载或者外业采集好的UAV照片进行导入无人机摄影测量内业软件photoscan基础教程

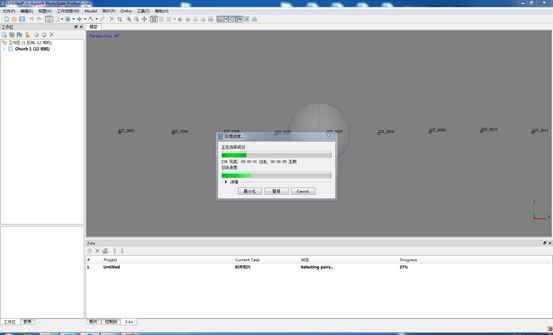

5.对齐照片
在工作栏中选则工作流程--对齐照片,则photoscan软件会根据照片的一些信息来进行照片的自动对齐与拼接无人机摄影测量内业软件photoscan基础教程

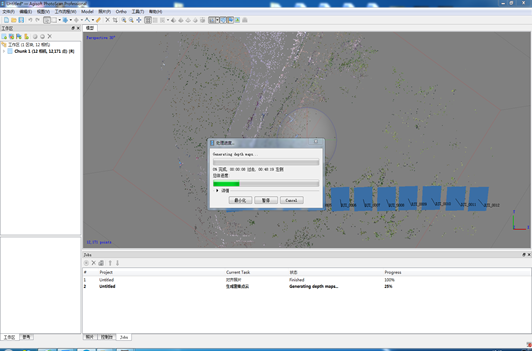

6.建立密集点云
在工作框中选择工作流程--建立密集点云,之后软件会根据已经拼接好的照片来进行密集点云的生成无人机摄影测量内业软件photoscan基础教程

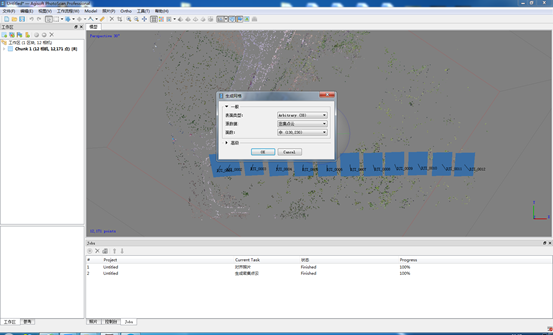

7.生成格网在工作栏中选择工作流程--生成格网。在上一步生成的密集点云上进行格网生成。
无人机摄影测量内业软件photoscan基础教程

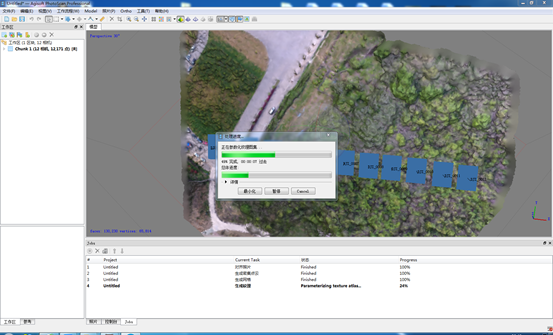

8.生成纹理在工作栏中选择工作流程--生成纹理,在已经生成好的格网上来进行贴纹理
无人机摄影测量内业软件photoscan基础教程

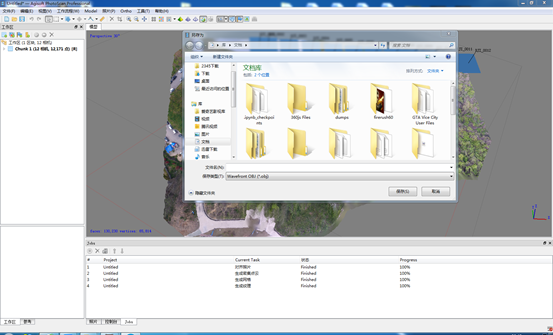

9.成果导出
在已经建好的模型上来进行模型导出,点击文件--导出模型。选择合适的文件夹以及我们需要的模型格式来进行模型文件的导出。无人机摄影测量内业软件photoscan基础教程

五.总结通过此次教程可大概了解到photoscan软件的基本操作流程,了解到如何才能够进行模型的建立。一方面photoscan是现阶段的建模软件中较为成熟的建模软件,还有另外一方面就是photoscan软件并不只是单单的模型生成软件,还可以根据我们的需要来生成专题地图,除此之外photoscan软件还可以进行航测区的三维量测与模型的拼接展示。
