工程之星5.0 平曲线虚交点输入说明

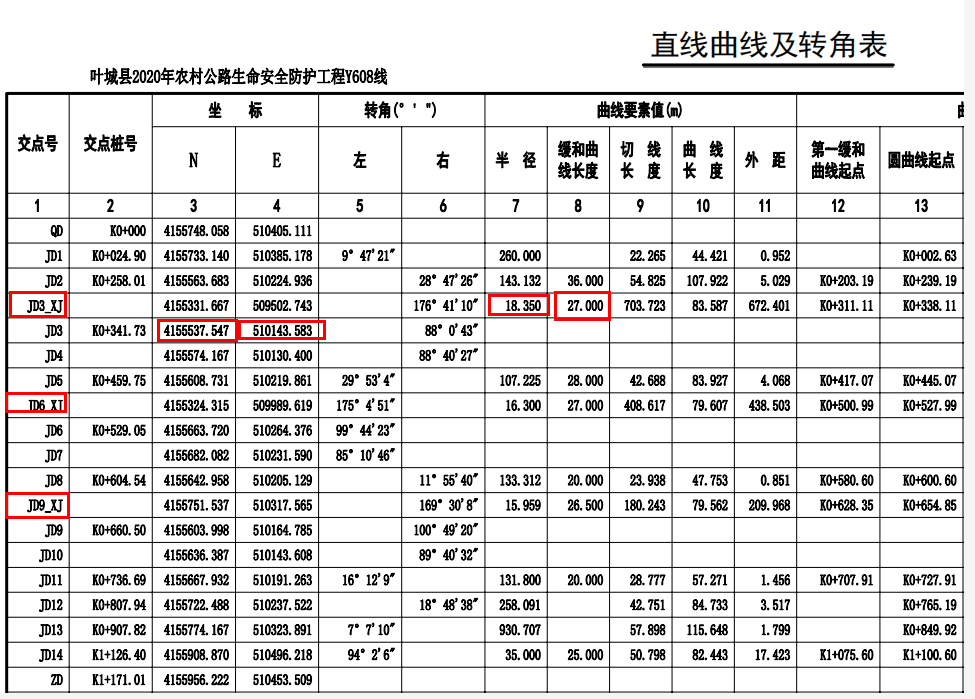

    在一些直曲线表中,我们会看到有虚交点,这样的虚交点是在道路设计时遇到复杂的地形,由于地形限制无法获取某些实际交点,需要另做两点作为辅助交点进行设计,针对这样的虚交点设计,我们来看下如何运用科力达工程之星5.0进行道路设计放样。

    工程之星5.0 平曲线虚交点输入说明

    图1



    操作步骤指南



    首先,打开科力达工程之星5.0软件,新建工程→输入→道路设计。

    工程之星5.0 平曲线虚交点输入说明

    图2

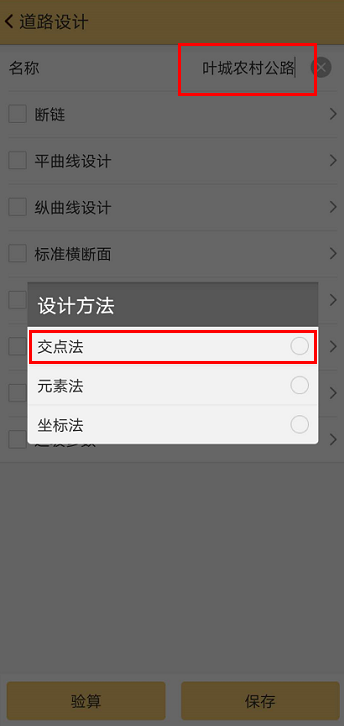

    第二步,新建文件→输入名称(叶城农村公路)→平曲线设计→交点法。

    工程之星5.0 平曲线虚交点输入说明

    图3



    第三步,设置起始里程与里程间隔。

    工程之星5.0 平曲线虚交点输入说明

    图4



    第四步,点击添加→参考(图1),相对应输入起点坐标。

    工程之星5.0 平曲线虚交点输入说明

    图5

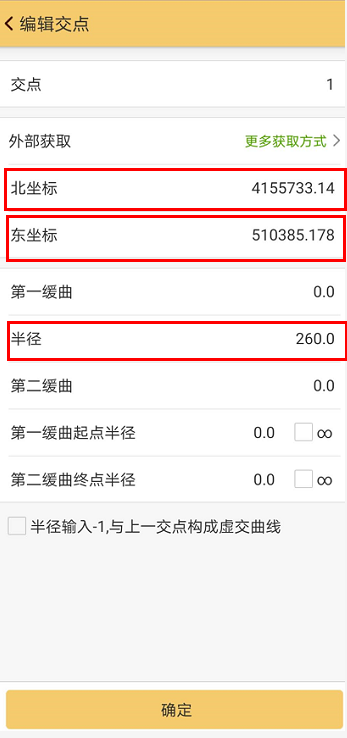

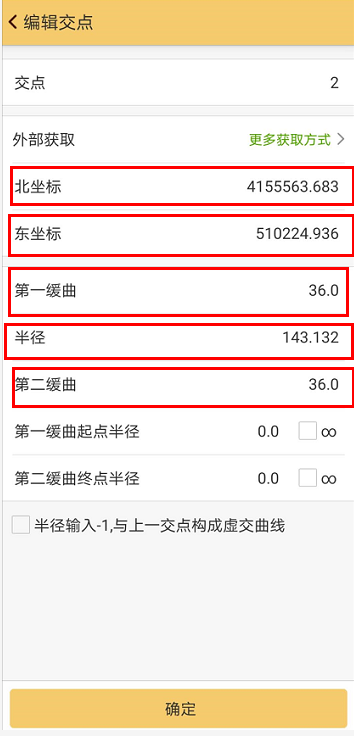

    依次添加交点1与交点2的坐标、半径、缓和曲线长度,没有缓和曲线的,只输入圆曲线半径(如图6、图7所示)。

    工程之星5.0 平曲线虚交点输入说明

    ▲图6



    工程之星5.0 平曲线虚交点输入说明

    ▼图7

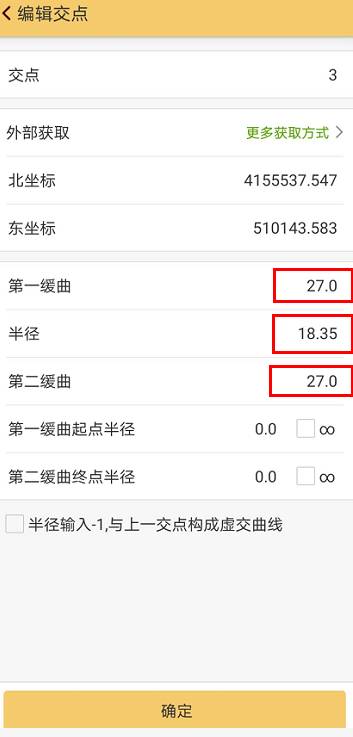

    根据(图1)虚交点JD3-XJ不用输,需要输入JD3的坐标,JD3-XJ的半径跟第一二缓和曲线长度(如图8所示)。

    工程之星5.0 平曲线虚交点输入说明

    图8

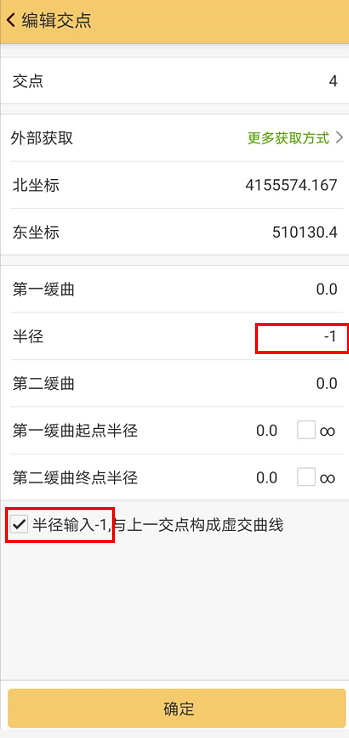

    继续添加输入JD4的坐标,在半径输入-1,与上一交点构成虚交曲线处打√(如图9所示):

    工程之星5.0 平曲线虚交点输入说明

    图9

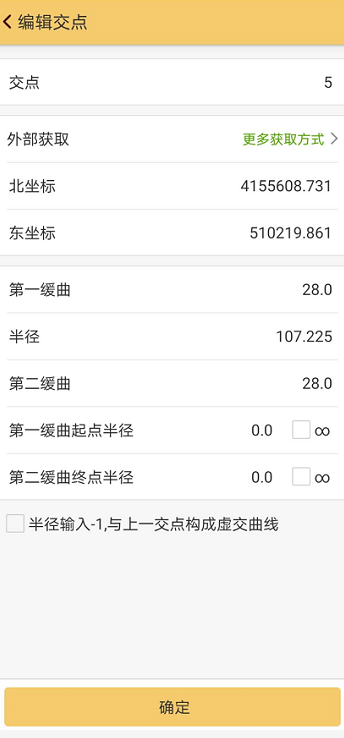

    按照同样的方式输入其他交点(如图10、图11所示):

    工程之星5.0 平曲线虚交点输入说明

    ▲图10

    ▼图11

    工程之星5.0 平曲线虚交点输入说明

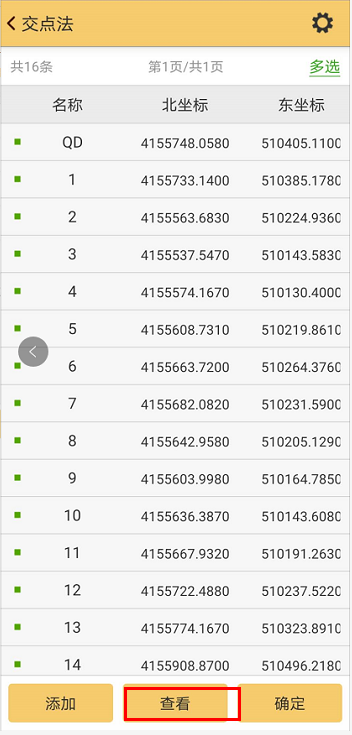

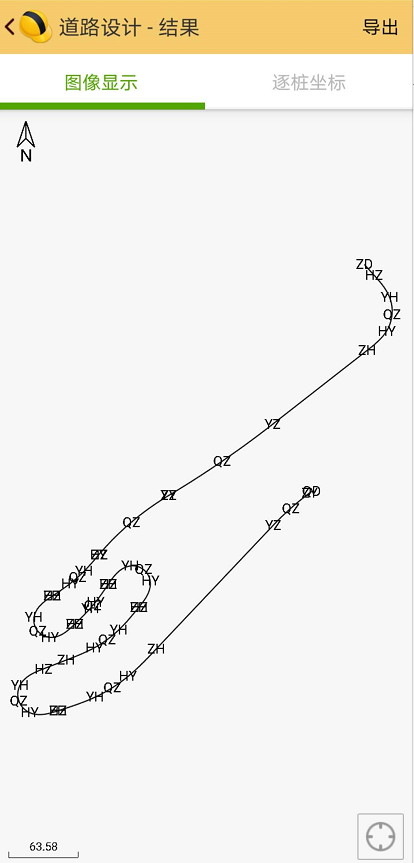

    第五步,点击查看,会看到整个路的线型图(图12),跟设计图纸对比,确定线型一样。

    工程之星5.0 平曲线虚交点输入说明

    图12

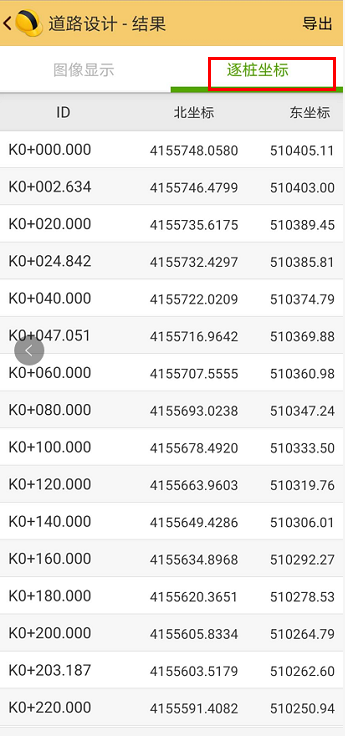

    第六步,点击逐桩坐标,会自动生成逐桩坐标(图13),跟设计单位提供的逐桩坐标对比一致,就可以进行道路放样。

    工程之星5.0 平曲线虚交点输入说明

    图13
