    土方量计算注意事项

    问:关于土方测量应该注意哪些事项?
    答:挖方一定要测最高的点,高的地方一定要补上,填方一定要最低的地方测上。再根据实际的地形进行去测,如果地势比较复杂就测得密一点,如果平坦,可以稍微走的远一点,这个不用根据实际的比例去测,就是为了进度,在确保质量的前提下,可以忽略一些数据。
    问:土方现场用RTK可以采集不同地形,注意哪些事项?
    答:一般就是填方挖方、土方平衡。最重要的采集点的时候,我们要把地形体现出来,最高点和最低点要测上。为了规避一些土方量,挖方的时候要把最高点测上,填方的时候要把最低的地方测上,千万不要弄反了。为了效率在平坦的地方可以加大距离。如果地形比较复杂的时候,应该采得密集些。
    问:土石方测量开挖前要复测原始地形吗?
    答:土石方测量开挖之前肯定是要复测原地面的。如果不复测原地面的话,那么这个量是怎么来的?挖前挖后都是要测的,这样才是一个完整的数据。

    土方量计算方法抉择

    问:怎么辨别什么项目用什么方法合适?
    答:这个一般是比较明显的,道路的用道路断面,基坑开挖用DTM根据坐标算。其他的方法就是根据间距,或者根据建设单位和监理单位的要求,具体的方法如塑造地形、断面等来进行计算。
    问:关于不规则的场地和地形起伏比较大的,用什么方法进行计算?
    答:有两种方法,方格网法和两期三角网进行计算。
    问:如何利用地形图进行土方计算?
    答:工程应用里面有等高线计算土方,按照状态栏的提示就可以计算,但是建议大家还是用地形图里面等高线提取高层之后,用其他的方法进行计算。
    问:如何根据地形去选择这个计算方法?
    答:这个计算方法不是说有什么固定的一个计算方法,而是说首先是根据领导或监理要求进行确定的。一般来说使用方格网,因为方格网出来的东西的话,会比较好看。
    问:现场挖填土方只挖不填或者只填不挖,厚度均小于30cm,套用平整场地还是挖填土方?
    答:像这样的不规则场地,地形比较起伏,一般用RTK或者全站仪打一下面积,面积确认之后计算土方量。但是一定要注意虚实方换算。
    问:断面法算土方,有时断面形式较多。出图时有错误,是直接修改断面嘛?
    答:这种情况需要进行修改, CASS生成的这个道路断面的话,是批量型的,而且是一些固定值,不像道路生成断面有超高加宽什么的。线路之类的话,不推荐使用CASS生成道路横断面。因为CASS它体现不出来这个曲线,它识别的是折线。
    问:用DTM法计算两期方量准,还是用方格网计算准确一点?
    答:如果说场地比较平整,那么方格网计算是比较准确的。如果说是那种不规则的场地,使用DTM三角网更准确一点。但是实际工作当中,使用方格网情况居多,因为方格网更好看。

    土方量计算实操疑难
    问:计算其中一个小区域的土方量怎么计算?
    答:首先要把这个数据进行拆分,拆分之后用工程应用五编码生成高层点,然后高程点生成数据文件,根据CASS软件的状态栏提示一次操作完成。
    问:原始道路断面数据采集之后,CASS生成的横断面图,有些沟坎的地方被处理过,比如说,横断面有个8m高的挡墙,生成的横断面不是直接笔直的往上走,而是经过处理过一样,这种情况怎么处理?
    答:这个就是现场测数据的时候有没有把地形实际体现出来,如果实际体现出来就是软件生成,生成之后需要手动修改,再进行投放计算。
    问:多期土方怎样计算更方便一点?
    答:一般两期的话也就两份数据,一个原始数据一个填后。多期的话,在处理的时候,要把最后一期的原地面数据采集回来之后,然后把上一期包括上上一期的数据生成原地面数据。
    问:二期土方量?
    答:这两期土方计算就是用工程应用点开DTM,然后下面有两期土方,它是用的是生成的二期三角网进行对比,建议回放UFO公开课第五讲土方计算,里面讲师详细说过。
    问:为什么必须生成三角网?
    答:这个其实不涉及到什么必须不必须,而是说它这个软件“根据图上三角网”的计算方式的话,是必须设置成三角网之后,然后才可以进行这个计算,其他方法不一定。生成图上三角网的好处是可以更加直观的反应地形,决定是否修改三角网。
    问:五级边坡开挖如何计算土方量?
    答:如果是山体的或者是河道的,就用任意断面。如果是道路的,就用道路里面的设计文件进行编写。道路文件也可以用excel表格编辑,把txt文件直接改成csv格式进行修改。
    问:对于等高线土方量法有点不懂
    答:就是工程应用里面有等高线,它的局限性比较大,就是土方测算来用的。大多都是提取高程点再进行计算,用的就是对应的方法。
    问:如何定义方格网的间隔?
    答:一般的话那种上万平方的,我们选择十米间隔就可以了,如果说是一万平以下的话,可以选择五米或者三米。因为间隔越小的话,相对而言会越精确一点。它没有很具体的一个定义,主要是根据现场实际去定义的。
    问:别人已经算好了土方量,怎么去复核?
    答:首先要看一下它连的这个范围是否跟现场的实际范围一致,然后的话是间隔,还有量有没有计算错误。
    问:在场地较平的一块地上堆着一堆煤,如何测这堆煤的体积?
    答:正常情况下要在堆放前后都进行测算,用两期三角网或者方格网都可以。如果在堆积之后再进行测算,就是用DTM里面选择场平标高,输入场平标高之前,用RTK或者水准仪求平均值,算场平高度进行输入,就算出体积了。
    问:山体滑坡的原地面数据怎么测?
    答:测山体滑坡之前的原始数据,建议把山体滑坡后的数据测回来之后,然后把滑坡那一段整体的往上面抬一下,或者是参考这个等高线去编一份数据,因为地形已经发生了变化,没有办法去弄精确的原地面的数据了。
    问:如何追加高程点?
    答:在图纸里面,高程面里面增加几个点,输入字母G或者是屏幕菜单栏里面有一个交互转点,点击这个就行,然后根据状态栏的提示是否追加文件,按引导操作就可以了。
    问:用方格网,填方比挖方多,是否合理?
    答:如果测的数据以及数据处理过程没有问题,那么结果是没问题的。但是如果说你的地形是上面比下面宽,就是下面窄,就需要把数据以挖作填以填做挖,就是说把它整个的倒过来,最后的话你生成表格之后,把这个数据前面的总挖方总填方,进行修改就可以了。
    问:如何用等高线生成数据?
    答:在CASS软件里面,工程应用最下面有个等高线生成数据文件。根据提示先编辑bat文件的名称,然后再根据状态栏的提示进行操作。
    问:为什么不同版本CASS生出来的土方量会有差异?
    答:这个是软件自身的一个问题,如果碰到这种情况,建议换一种软件如飞时达或者其他软件进行复核,最后差距应该是不大的。如果说你有1万多方,然后差个几百方,这个很正常的。如果差距大的话,可能就是测的数据有问题,一般差距5%左右可看做正常。
    问:从那个等高线上提取高层点可以用吗?
    答:可以的,只要是地形走的没问题,数据没有问题,这个是可以用的!
    问:两期土方测的数据可以不一样吗?
    答:这个是可以的,因为计算要选择一个范围,它是以这个范围为这个基准的。比如说原地面可能测得很大,但在实际施工过程当中只是挖了一部分,那么你只要把这一部分当做一个计算的范围面积就可以了,剩下的那些它是不参与计算的。就算以原始地面为基准也是可以的,只是它可能相对误差会稍微大一点,其实不怎么影响。
    问:长条线型窄沟槽开挖,三角网生成难度大,生成三角网后连线混乱,有什么方法可以计算吗?
    答:可以使用横断面方法进行计算。沟槽这一类比较长,测的时候如果数据间隔过于大的话,三角网生成出来会比较困难,甚至有的地方它没办法生成整体性的三角网。所以像这种比较长的沟槽之类的,最好还是使用横断面去进行计算。
    问:CASS土方里面斜面面积怎么计算?
    答:把坐标文件追加以后,点开工程应用,计算表面积即可。
    问:需要计算土方量,这现场的高程点要怎么打,是越多越好还是距离几米打几个就行?
    答:这个要看地形,测量数据肯定是越多越好,但是越多越好不代表随便测,而是要把地形地貌测出来,比较长的话中间要适当的进行加密。
    问:两期土方计算,比如挖方,它有个坡度,是不是要画两个区域,上面一个,下面一个?
    答:如果是上面宽下面窄的这种地形,最好把它的数据反过来计算,最后计算的时候把填方跟挖方,再进行一个替换,以挖作填、以填作挖。因为上面宽下面窄,软件会把它自动合成一个数据来处理。最好是以挖做填,以填做挖来进行计算。
    问:CASS斜坡怎样计算,还有锥坡土方量怎么计算?
    答:锥坡土方量和一般的土方量计算方法一样,精度DTM法最高,方格网法次之。
    问:我们项目有一个施工便道,之前测原地貌的时候测的太粗,施工便道回填完了,我们去收方,算下来的数据,原本全是填方的,算出了挖方,这种情况应该怎么处理数据?或者算量的过程中能修改数据吗?
    答:这种情况,要么去这个地形图上面重新扒一份数据,然后再贴合测回来的数据进行一定程度的这个数据修改。另一种方法在算量的过程中,这个数据是可以编的,但是一定要符合现场实际。
    问:在CASS里哪种方法绘制出的道路横断面图和设计断面去比对,而且显示的较为全面和形象一点,做出对比图来,看着和现实场景一致,并且计算方量准确?

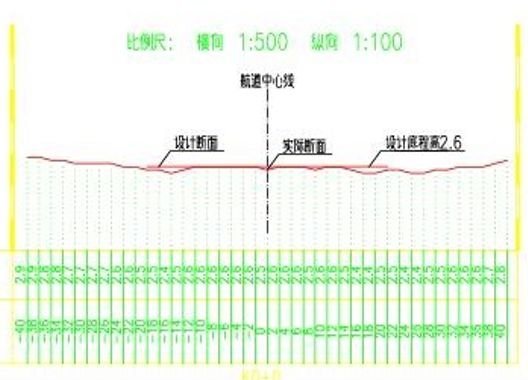

    答:将实际开挖断面线和设计断面线绘制在同一张断面图上,设计线和实际开挖线设置不同的颜色。比如河道的:
    UFO公开课 | 土方计算答案来了,超干干干货!问:在用三角网法土方计算时有的高程点离得比较远,在生成三角网时怎么有的点没有生成三角网?
    答:正常情况下用坐标文件,只要距离不是特别远,一般都有。如果要是连线的时候,根据那个图上的高程点,如果是距离的话,我们就是追加一下高程点输入字母G。
    问:规则地面三角网两期间算土方生成三角网以后,想删除不需要的三角网再进行计算怎么弄?
    答:需要另外再进行一个存盘。就是说不需要的删完后再进行存储,存储完再计算的时候选择存储的文件就可以了。
    问:CASS方格网怎么处理带边坡的场地?道路断面怎么处理二级以上的边坡?
    答:带边坡的场地,只能把它反过来计算,以挖作填、以填作挖。这种情况它必须是上面窄下面宽CASS才能计算。然后关于这个道路断面怎么处理,二级以上的这个边坡,可以使用其他的软件,比如说到侧道路,道路的断面不推荐使用CASS。
