工程之星5.0 直曲表快速转换成road文件导入手薄详细说明

    1、打开道路直曲表文件,弄清道路设计的每一个要v素所在的表格列数。
    工程之星5.0 直曲表快速转换成road文件导入手薄详细说明
    2、在电脑上安装并打开道路设计3.0软件。
    工程之星5.0 直曲表快速转换成road文件导入手薄详细说明

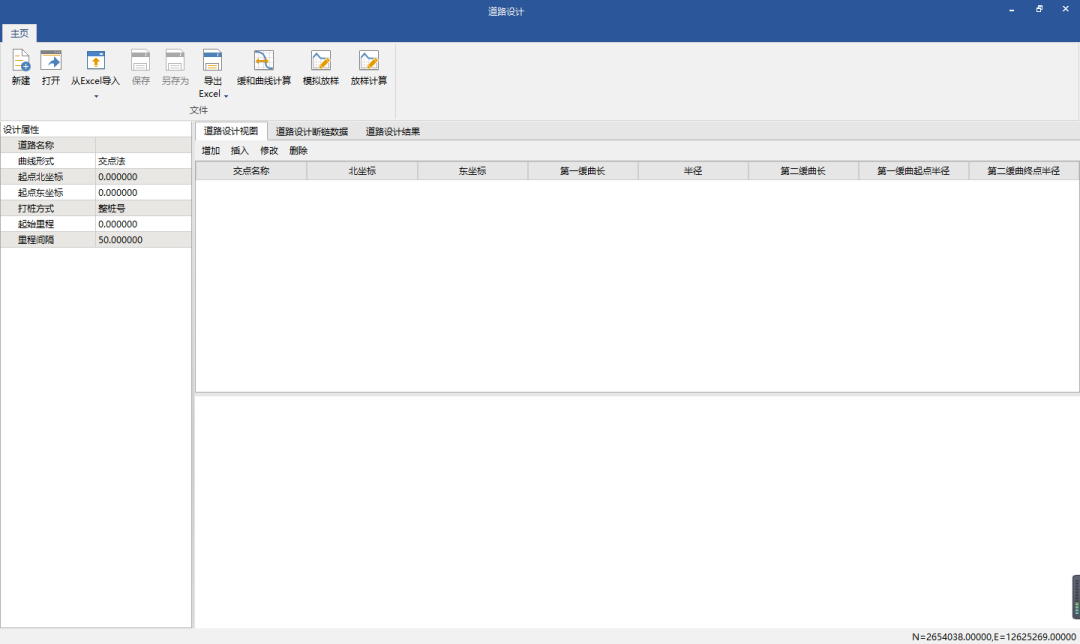

    软件主界面如下:
    工程之星5.0 直曲表快速转换成road文件导入手薄详细说明

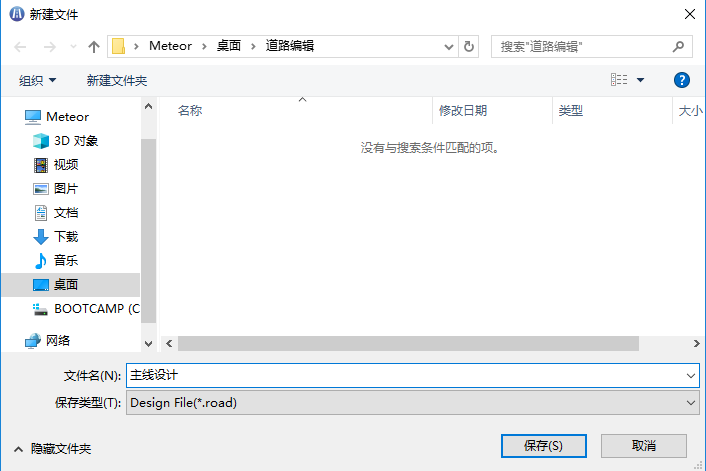

    3、点击新建按钮新建*.road文件,记住文件路径便于查找。
    工程之星5.0 直曲表快速转换成road文件导入手薄详细说明
    4、点击从Excel导入按钮下的导入直曲表。
    工程之星5.0 直曲表快速转换成road文件导入手薄详细说明

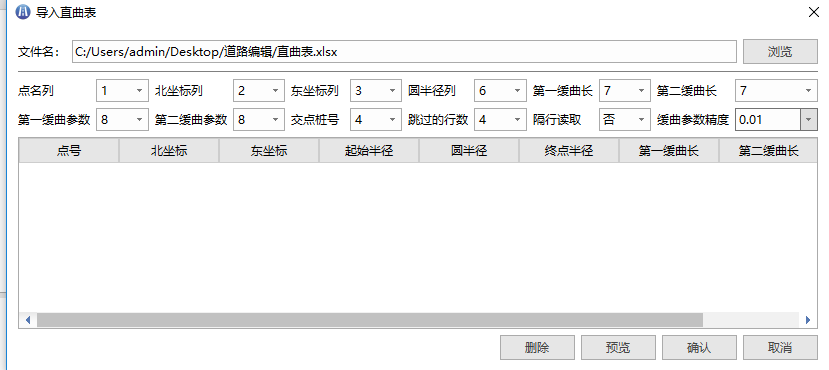

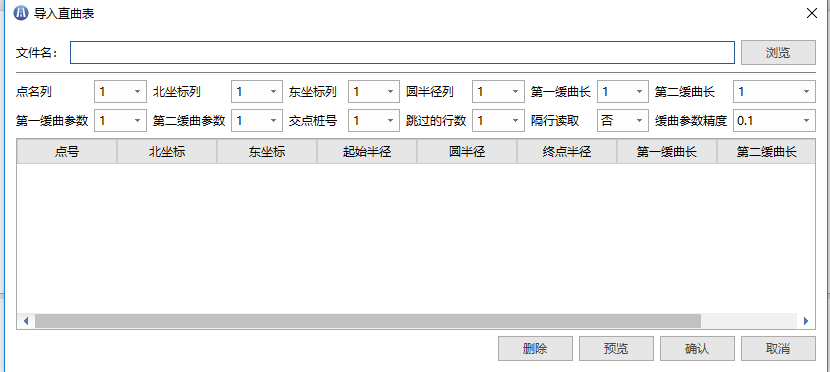

    5、点击浏览打开直曲表,并依次选取各个要素所在的列数,跳过的行数为表格文字描述的行数。
    工程之星5.0 直曲表快速转换成road文件导入手薄详细说明

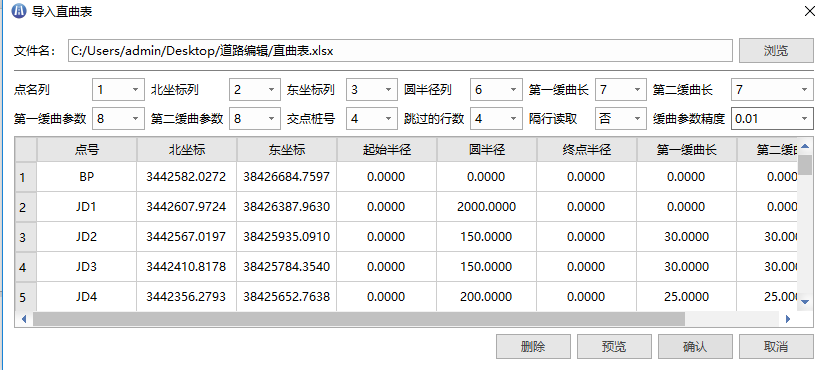

    6、点击预览就会生成道路设计的文件,与原始文件进行对比看是否有出入。
    工程之星5.0 直曲表快速转换成road文件导入手薄详细说明

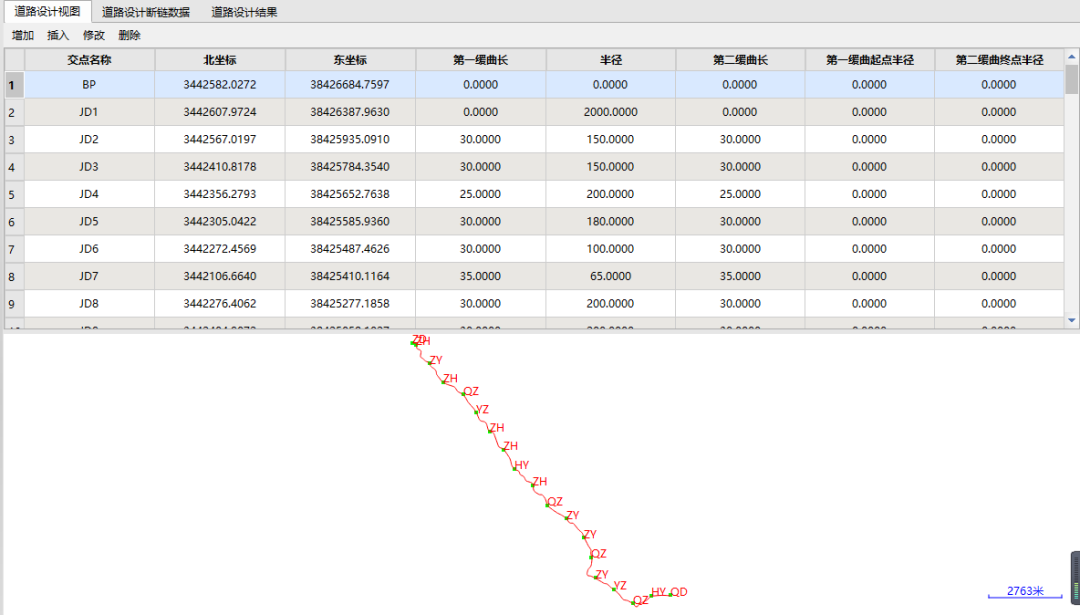

    7、点击确认就会生成道路设计视图。
    工程之星5.0 直曲表快速转换成road文件导入手薄详细说明
    8、在左边设计属性菜单栏修改起始里程和里程间隔。
    工程之星5.0 直曲表快速转换成road文件导入手薄详细说明

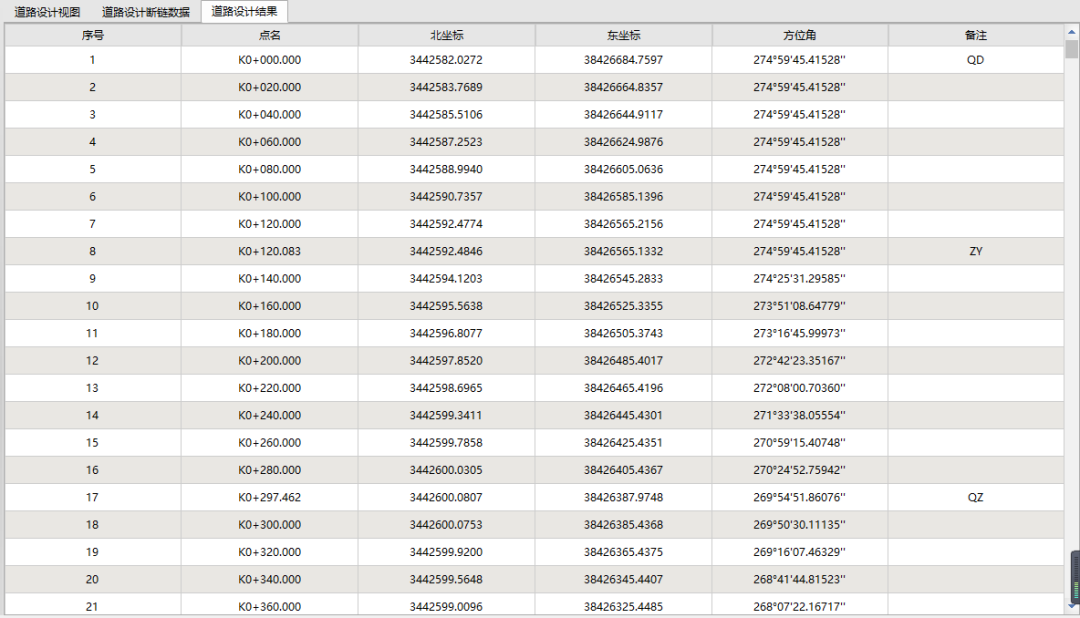

    9、点击道路设计结果,与设计方给定的逐桩坐标进行对比。
    工程之星5.0 直曲表快速转换成road文件导入手薄详细说明

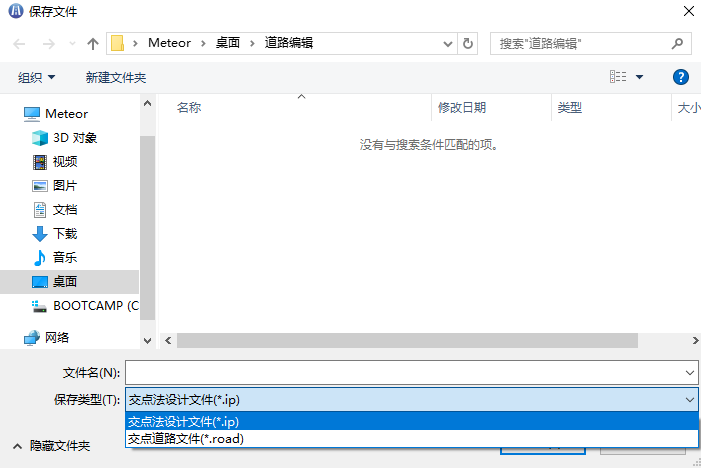

    10、确认无误后点击另存为*.ip格式文件。
    工程之星5.0 直曲表快速转换成road文件导入手薄详细说明

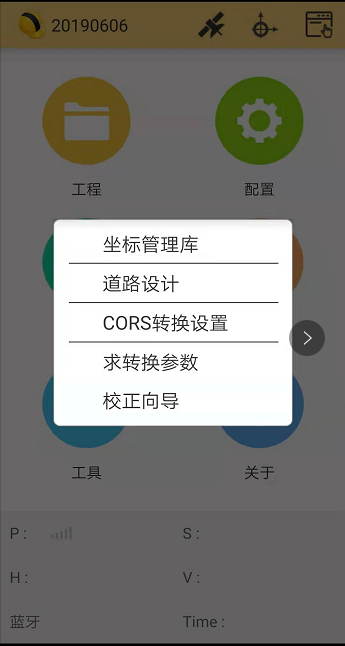

    11、将*.ip文件拷贝到手簿里,打开手簿软件,点击输入——道路设计——导入 。
    工程之星5.0 直曲表快速转换成road文件导入手薄详细说明

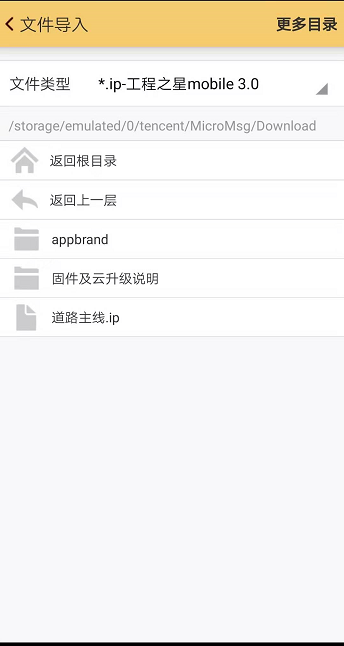

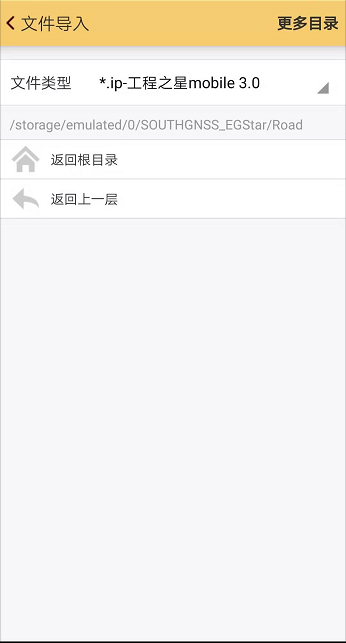

    12、选择导入类型为*.ip-工程之星Mobile3.0格式。
    工程之星5.0 直曲表快速转换成road文件导入手薄详细说明
    13、点击右上角更多目录找到*.ip文件。
    工程之星5.0 直曲表快速转换成road文件导入手薄详细说明

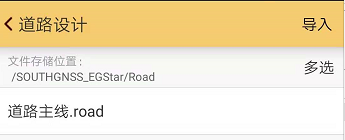

    14、导入即可
    工程之星5.0 直曲表快速转换成road文件导入手薄详细说明

    工程之星5.0 直曲表快速转换成road文件导入手薄详细说明
