如何使用RTK进行道路设计?

    一、菜单功能介绍



    如何使用RTK进行道路设计?



    菜单功能
    如何使用RTK进行道路设计?

    1、线路施工放样:主要用于线路横断面和边坡的放样;

    如何使用RTK进行道路设计?

    2、线路逐点放样:主要用于线路中桩或者边桩的放样;

    如何使用RTK进行道路设计?

    3、测横断面:指的是测道路的原始地貌情况,测完之后可以导出断面数据,海地、cass等格式的断面数据。

    如何使用RTK进行道路设计?

    4、道路桥涵放样:主要解决道路施工中正交、斜交涵洞,涵洞中心线的定线放样。斜交涵洞是涵洞中心线与线路成一固定夹角;

    如何使用RTK进行道路设计?

    5、桥台锥坡放样:针对道路施工中,路桥结合部桥台圆锥形斜坡面进行放样设计的专用程序。



    Tips:道路放样首先都要进行道路平曲线设计,然后再添加其他竖曲线、横断面、边坡等参数,道路放样功能模块共用一个道路文件库,每个功能菜单点进去,可点右上角“帮助”查看说明。



    二、交点法道路设计



    1、进入软件菜单:测量—线路施工放样/逐点放样(道路库通用);

    2、新建、输入线路名称;

    3、点击“平曲线”,选择 交点法 ;

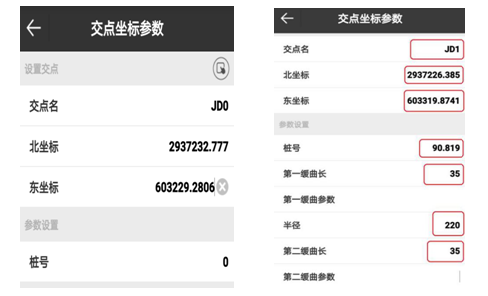

    4、点击“增加”, 首先是输入起点坐标、桩号,然后“下一个”继续输入其余交点信息,一般只需输:交点名、X Y坐标、桩号、第一缓和曲线长度、圆曲线半径、第二缓和曲线长度;(缓和曲线参数没有可不输);



    如何使用RTK进行道路设计?



    5、输完后确定、计算、核对下逐桩坐标。



    交点法Tips:

    数据简洁、输入简单,参数在直曲表上可直接获取,用户输入数据量少一般道路推荐使用交点法;

    一般情况下,交点法在表示和计算特殊曲线时有所不足,如卵形曲线(不完整缓曲)、回头曲线等,特殊曲线使用线元法。



    三、线元法道路设计



    1、菜单 测量—线路施工放样/逐点放样;

    2、新建、输入线路名称;

    3、点击“平曲线”选择“线元法”

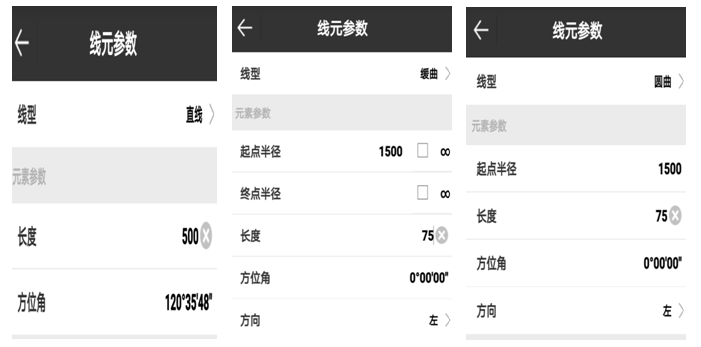

    4、点击 增加,输入 起点 X Y坐标 、里程;按照直曲表依次输入线路元素,线路基本元素为:直线、(第一)缓和曲线、圆曲线、(第二)缓和曲线,输入完计算检查核对逐桩坐标。

    直线输入要素:长度 、方位角(125°35′48″输入格式为125.3548);

    缓和曲线输入要素:半径、长度、方向选择(左偏/右偏);

    圆曲线输入要素:半径、长度、方向选择(左偏/右偏);



    如何使用RTK进行道路设计?



    线元法Tips:

    1、适应性强,可以表示和计算任何复杂的路线,号称“万能”;

    2、数据冗长,部分参数需要通过验证获取。



    四、直曲表(交点法)导入方法



    如果道路要素表有Excel版的,推荐电脑上编辑平曲线要素表,另存为*.csv直接导入软件方便简单。

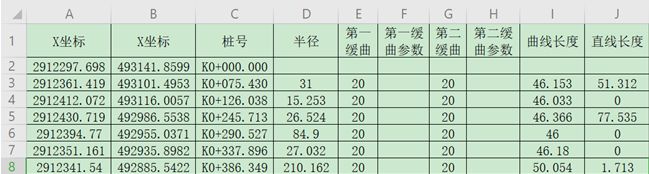

    1、直曲表(交点法)Excel 示例格式如下:



    如何使用RTK进行道路设计?



    2、然后另存为 **.csv格式,复制拷入手薄内存,建议放到 Project工程文件目录下,方便好找;

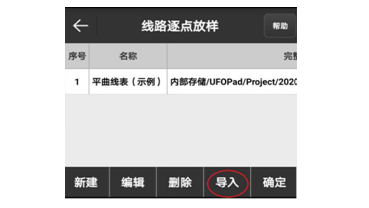

    3、数据导入 软件:测量—线路施工放样/逐点放样—导入



    如何使用RTK进行道路设计?

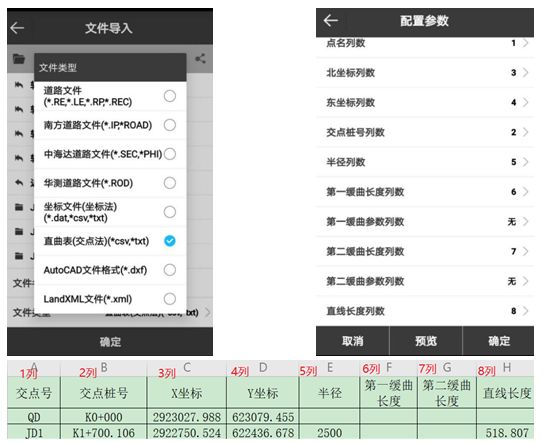

    4、文件类型:选择 直曲表(交点法)(*csv,*txt)—选择编辑好导入手薄的文件—确定;

    配置参数:一一对应选择表格列数(没有就选择无),预览看下是否正确,然后确定导入。



    如何使用RTK进行道路设计?



    软件也可直接导入其他南方/中海达/华测道路文件;



    直曲表**.csv格式 不是固定的,可以自定义顺序,第一行中文可保留不影响,配置参数列数和表格一一对应即可

    必要参数:

    交点号、桩号、X坐标、Y坐标、半径、缓和曲线长度



    注:一般简单线路第一/第二缓曲对称长度相同可以共用同1列;复杂线路缓和曲线参数直曲表有的建议输入;参数有就输入 、要素能多不少



    五、桌面端直曲表导入







    有直曲表电子版数据可在桌面端软件编辑好数据格式导入软件,操作方法如下:

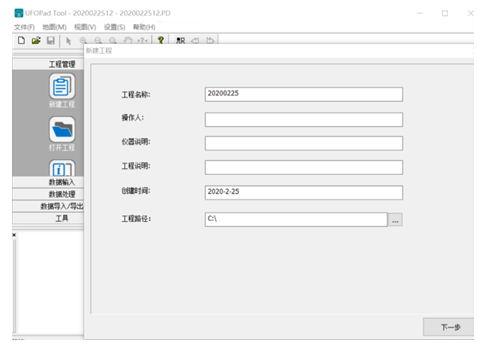

    1、打开软件—新建工程 (如果只是为了设计道路,可以输入工程文件名后下一步直接确定,其他不用管);



    如何使用RTK进行道路设计?

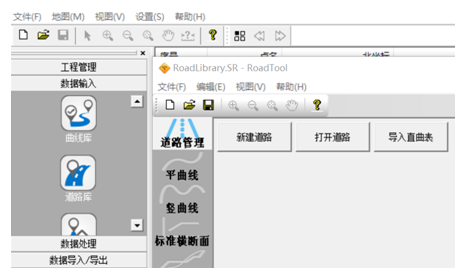

    2、数据输入—道路库—导入直曲表 (“新建道路” 和手薄软件手动输入道路参数类似);



    如何使用RTK进行道路设计?

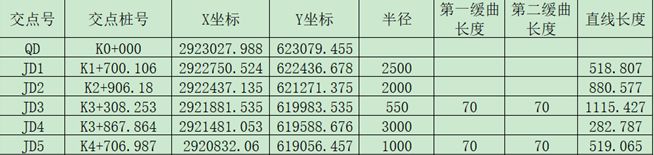

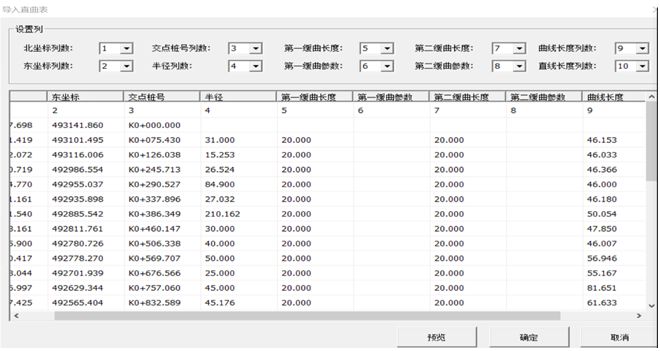

    3、选择编辑好的直曲表文件,示例格式如下:



    如何使用RTK进行道路设计?



    Tips:

    第一缓和曲线参数和第二缓和曲线参数不可省掉, 没有数据数值空白即可;

    数据列顺序可以自定义,导入时必须一一对应。



    4、设置好对应表格数据列数,选择“预览”,数据正确后,确定保存为道路***.REC文件;



    如何使用RTK进行道路设计?



    如何使用RTK进行道路设计?



    5、软件—道路库-—打开道路 ,选择刚才保存的**.REC文件,进行编辑、验算后保存,然后导入手薄软件即可(也可直接导入手薄软件编辑)。



    授人以鱼不如授人以渔,知识学习知其然更要知其所以然,分享行业软件使用教程资料包:

    航测建模软件:inpho、smart3d、Pix4d

    测图软件:EPS6.0、南方CASS、 Lidar360、cass3d

    制图软件:Arcgis、global-mapper、CAD

    道路设计:纬地8.01、鸿业



    行业交流群:

    无人机航测交流群

    土方计算交流群

    工程测量交流群

    搜索微信入群:GPS3115
