中海达RTK电力测量外业采集教程

    中海达RTK电力测量外业采集教程



    Hi-Survey Elec是中海达推出的RTK专业高精度电力测量手簿软件,依据国内电力行业用户的作业习惯,提供包括电力勘测杆塔放样以及塔基断面测量等标准电力测量模块,为架空送电线路的野外勘测和数据采集提供完整、简便的自动化操作流程。



    中海达RTK电力测量外业采集教程



    电力作业流程了解一下>>>

    中海达RTK电力测量外业采集教程

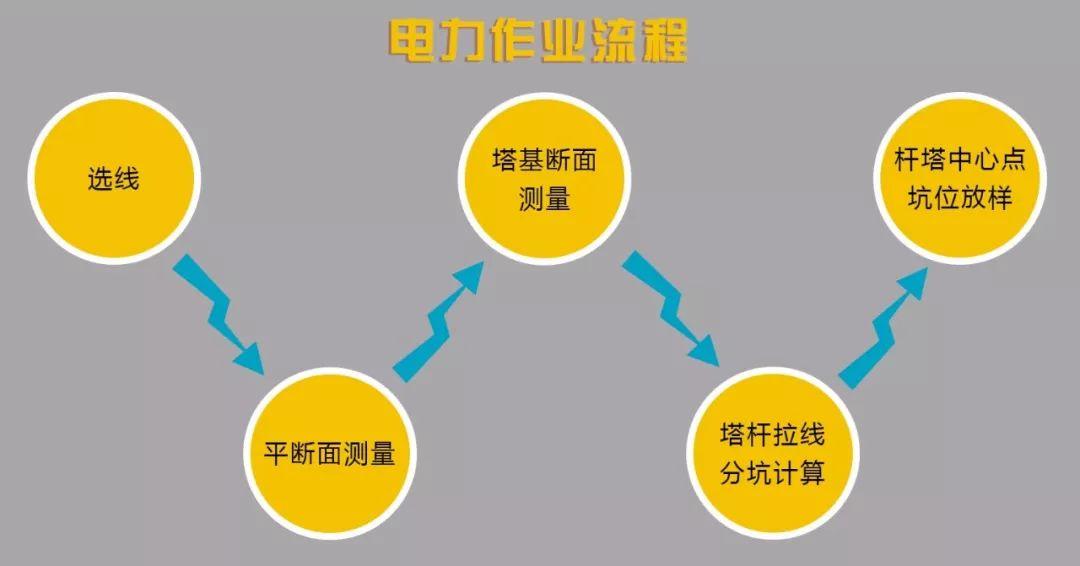

    在进行电力勘测前,电力线设计部门会根据区域航拍照片地形图等设计出一条初步电力线路。在低成本、高效益的原则下,电力线设计尽量避免跨居民区、大面积森林,尽量不与同等级电力线交叉等。为了验证线路所经过的地物实况,常常需要电力作业人员前往实地考察,同时利用RTK进行坐标采集及断面勘测,最后通过内业软件设计成图,以便后续的分坑计算及放样。

    中海达RTK电力测量外业采集教程

    以上过程中

    如何利用手簿软件Hi-Survey Elec

    进行电力勘测输出成果



    接下来,带你围观四大操作步骤



    一、建立项目,选择格式

    【项目信息】界面创建项目后,点击进入【测量】-【测量配置】-【数据】,对电力点的格式进行设置,目前支持道亨思维百合三大格式。



    中海达RTK电力测量外业采集教程

    注:一旦采集了电力后,就不允许中途修改电力格式




    二、电力勘测,类型采集
    (以道亨格式为例)

    1、开始采集各种电力要素点

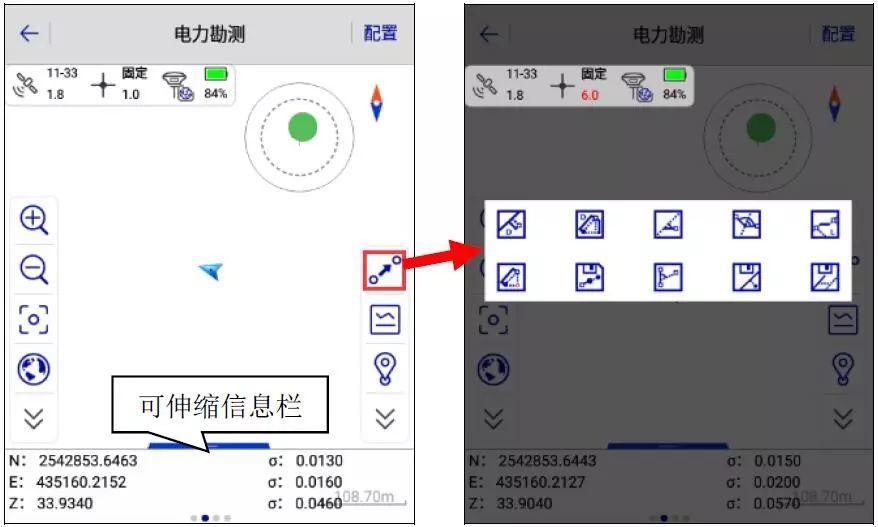

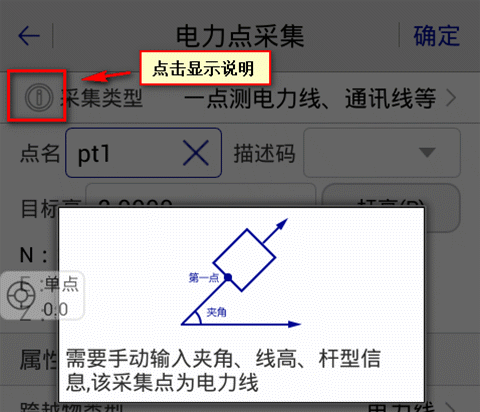

    在需要采集的地物点,进入【电力勘测】-【电力点采集】界面,选择采集点类型,一般包括常用的J桩、Z桩、普通点、一点测地物、两点测地物等。



    中海达RTK电力测量外业采集教程



    选择采集点类型后,选择杆型,输入宽度、角度、量高等电力点信息。



    中海达RTK电力测量外业采集教程

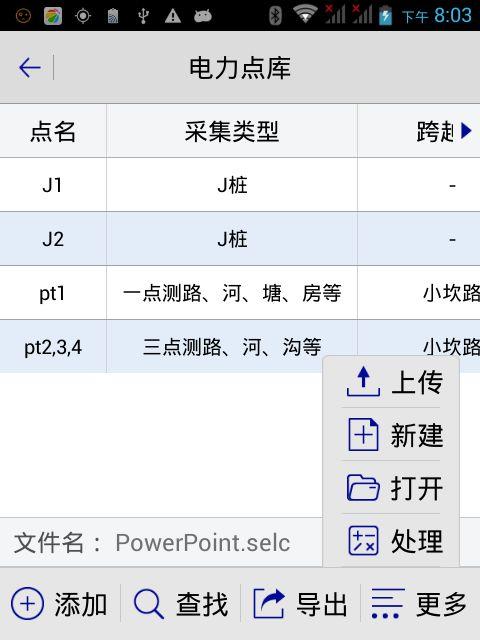

    2、修改或新建电力点库文件

    所采集到的电力点数据可以添加、修改及删除,这里也可以通过新建电力点库文件,以便于不同路段的采集作业。



    中海达RTK电力测量外业采集教程





    3、辅助计算工具合集

    除了直接采集,还可通过多种辅助测量方式满足不同类型的电力点采集,采集后点击【确定】存储测量数据。

    中海达RTK电力测量外业采集教程



    中海达RTK电力测量外业采集教程

    辅助计算工具操作详情,可查阅Hi-Survey软件说明书








    三、将采集文件导入Hi-ConvertorⅡ处理

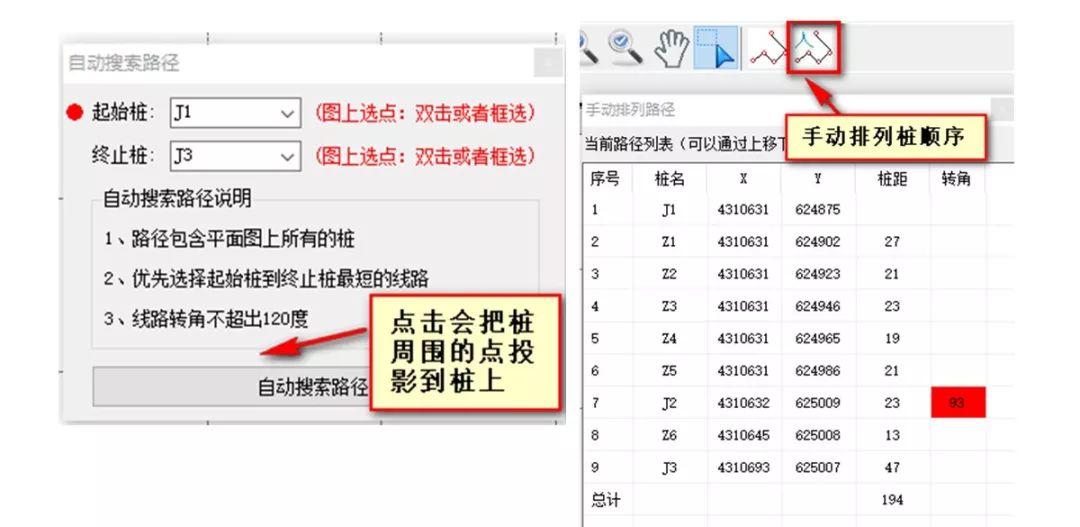

    1、打开采集到的selc文件(若有多个selc文件需要合并时,可以通过【文件】-【合并selc文件】添加多个selc进行合并操作),选择自动搜索路径,或手动排列桩,确保点投影到正确的桩位上

    中海达RTK电力测量外业采集教程

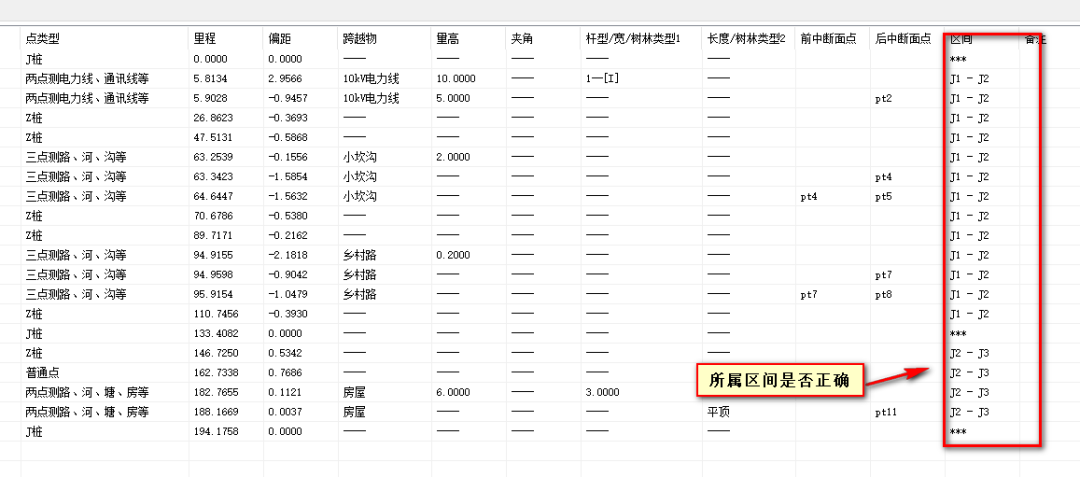

    2、确保桩连接正确后,在列表界面查看采集的地物点是否在正确的区域范围内

    中海达RTK电力测量外业采集教程

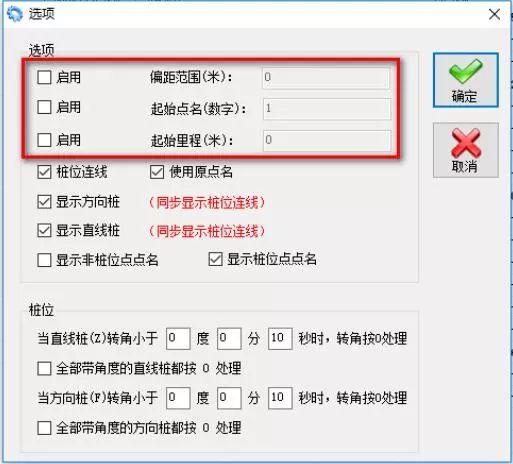

    3、对电力点进行详细设置(一般包括偏距范围起始点名起始里程使用原点名设置)。

    中海达RTK电力测量外业采集教程

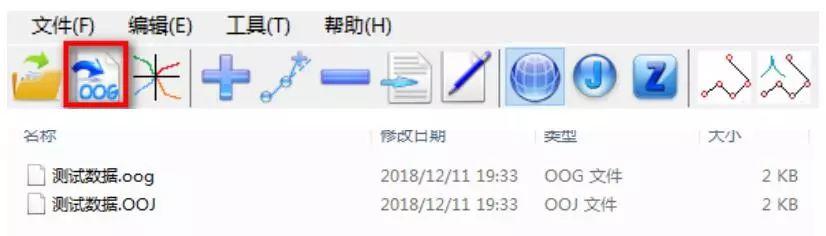

    4、完成设置,通过Hi-ConvertorⅡ导出oog文件

    中海达RTK电力测量外业采集教程

    四、将数据导入道亨电力软件,最终成图

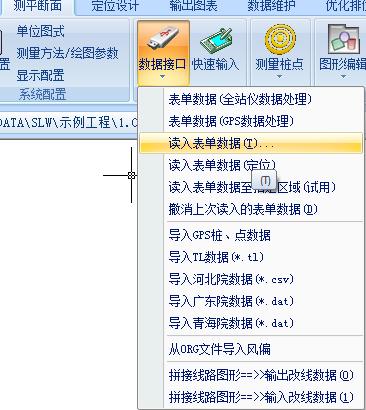

    最后,将oog数据导入道亨电力软件,在【数据接口】中选择【读入表单数据】



    中海达RTK电力测量外业采集教程

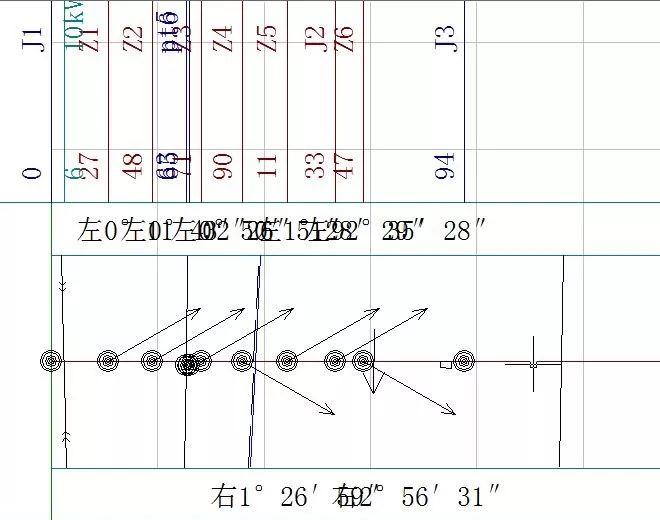

    导入成功后,最终成图如下:



    中海达RTK电力测量外业采集教程

    △ 电力勘测线路图

    中海达RTK电力测量外业采集教程



    Hi-Survey Elec与它的"胞兄"道路版软件一样,碎步测量支持实时成图,即我们所说的图例功能。将这些地物信息及属性保存到测量文件中,用户无需记录繁琐的地物编码,直接选择即可查看及保存地物属性。



    作为电力行业专业软件,Hi-Survey Elec基于用户也源于用户,为了后续能够更好地升级迭代,我们也希望通过微信渠道收集到用户的反馈。



    除了已有的电力勘测杆塔放样塔基断面三大标准测量模块,你希望Hi-Survey Elec未来增加哪些新功能呢?欢迎留言给我们
