CAD如何标注坐标并把坐标导入RTK手薄?

    故事
    最近有个小伙伴发来消息问怎样标注坐标和提取坐标,导入RTK手薄
    我琢磨了一下,他的需求主要有两点:
    1)在CAD标注桩位坐标,打印出来带到现场查看。
    2)把CAD的桩位坐标,提取出来导入RTK手薄,省去手输。
    我测试了一下建投坐标2018插件,可以满足他的需求,便帮他解决了问题,顺手整理了一篇文档。





    坐标标注提取及导入手薄方法



    1. 准备数据

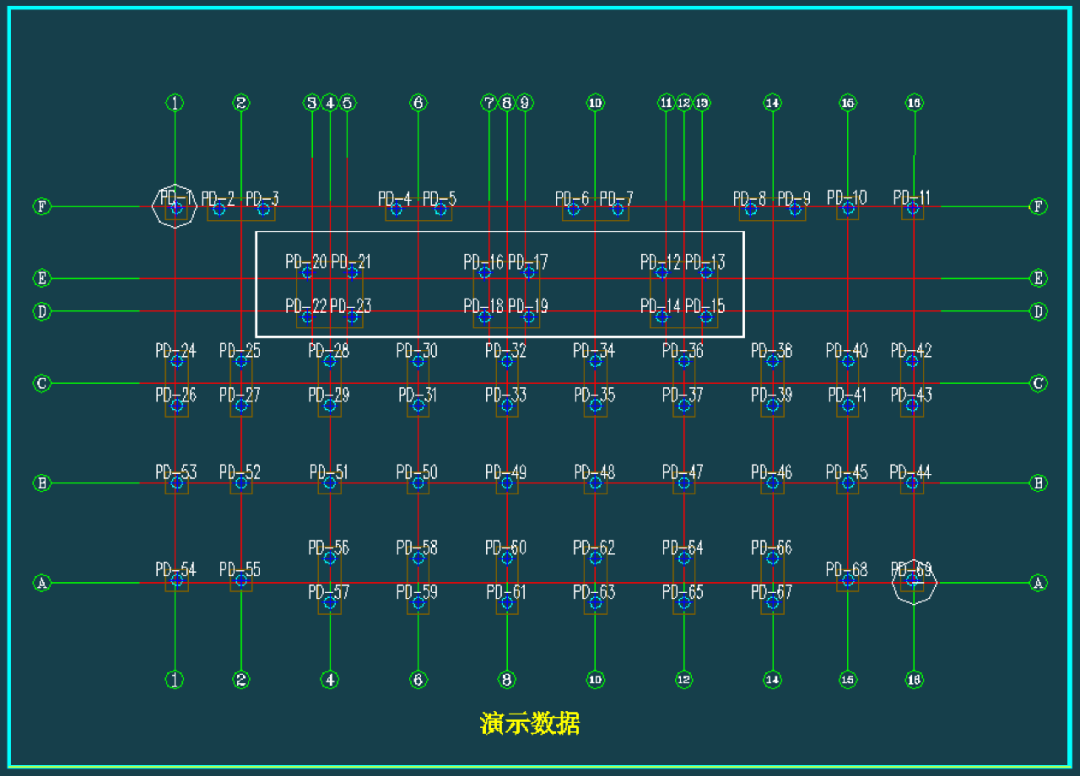

    图纸为某建筑工地桩基础图




    CAD如何标注坐标并把坐标导入RTK手薄?

    图纸已经做坐标偏移处理。



    2. 打开CAD图纸加载插件
    2.1 打开CAD图纸

    2.2 把插件拖入CAD窗口

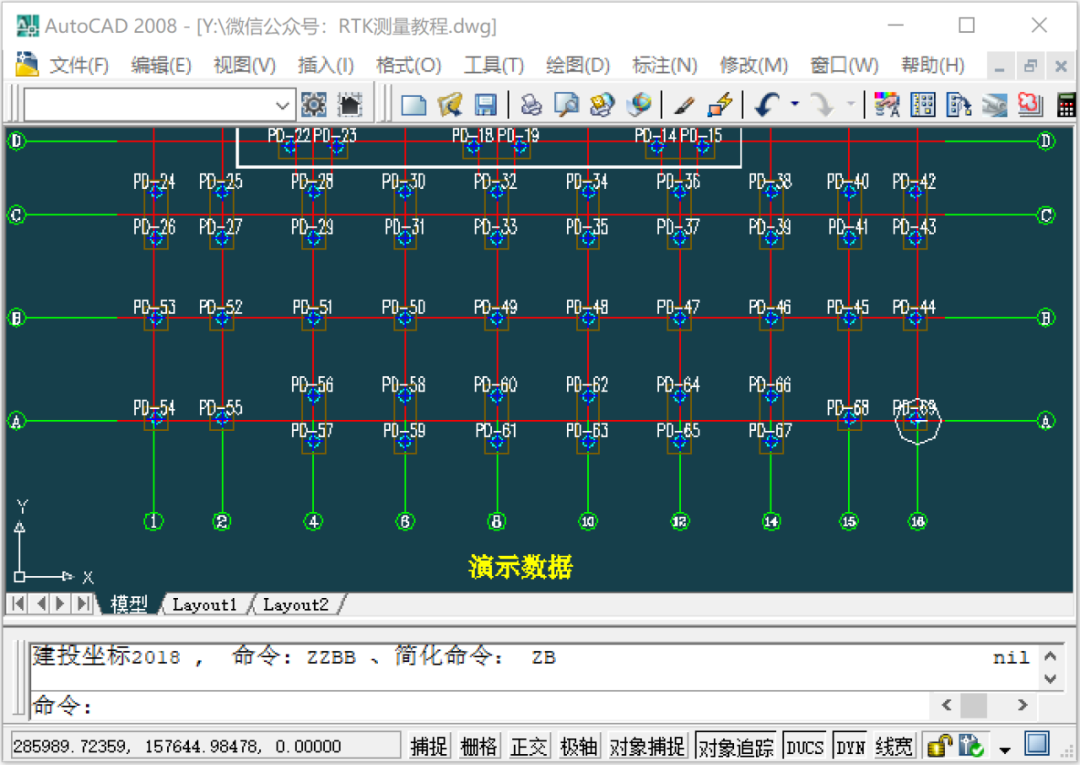

    CAD命令窗口提示:建投坐标2018,命令:ZZBB、简化命令:ZB

    CAD如何标注坐标并把坐标导入RTK手薄?

    2.3 输入命ZB,启动插件。

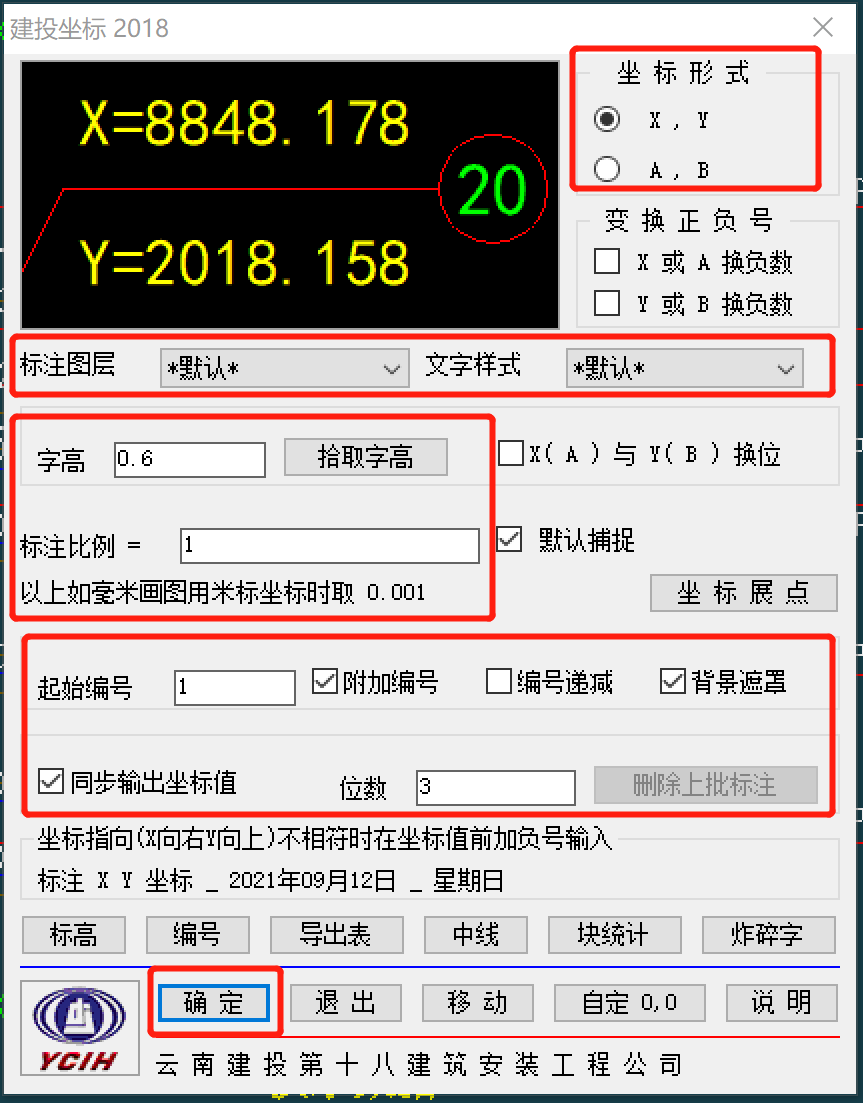

    3. 设置标注格式及坐标文件保存位置
    3.1坐标形式,选择XY

    3.2 标注图层、文字样式,使用默认

    3.3 字高,根据周围字体大小设置,不知道高度可以用拾取高度,自动识别填入。

    3.4 起始编号,根据实际设置,没特殊要求可设置为1;

    附加编号,勾上,

    编号递减,根据实际情况勾选,

    背景遮罩,勾选。

    同步输出坐标值,勾选。勾选以后,才能保存标注坐标。

    位数,小数点保留位数,

    3.5 点击确定

    CAD如何标注坐标并把坐标导入RTK手薄?

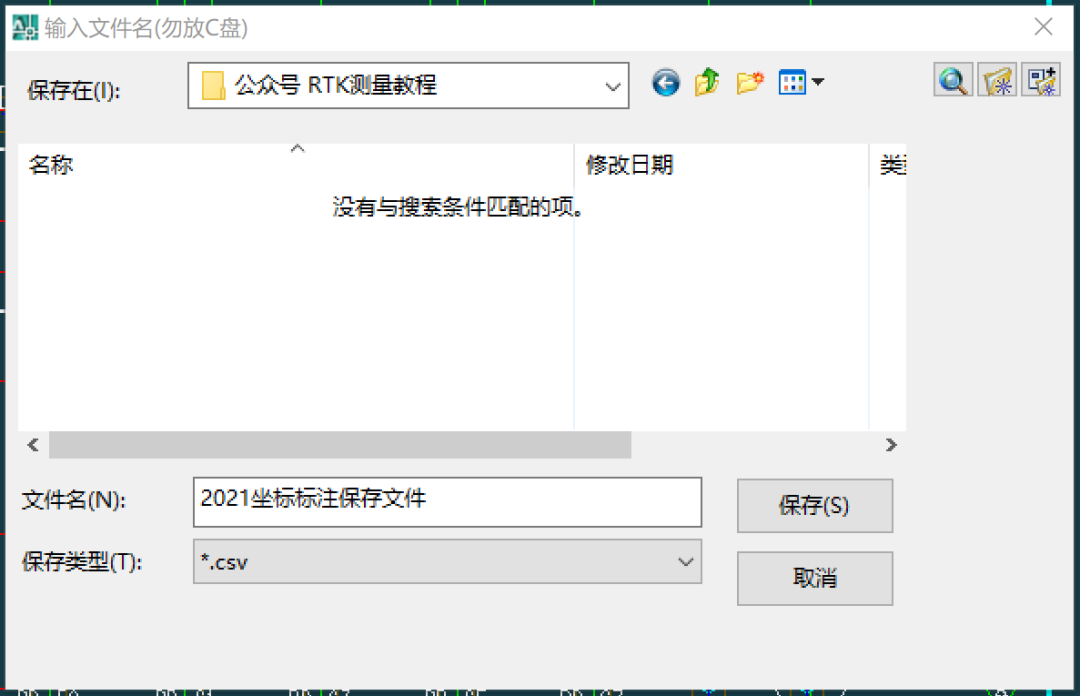

    3.6 设置标注坐标文件保存位置

    只有勾选同步输出坐标值,才会弹出文件保存框。

    1)选择文件保存路径,输入文件名。

    2)文件后缀.csv

    3)点击保存

    CAD如何标注坐标并把坐标导入RTK手薄?

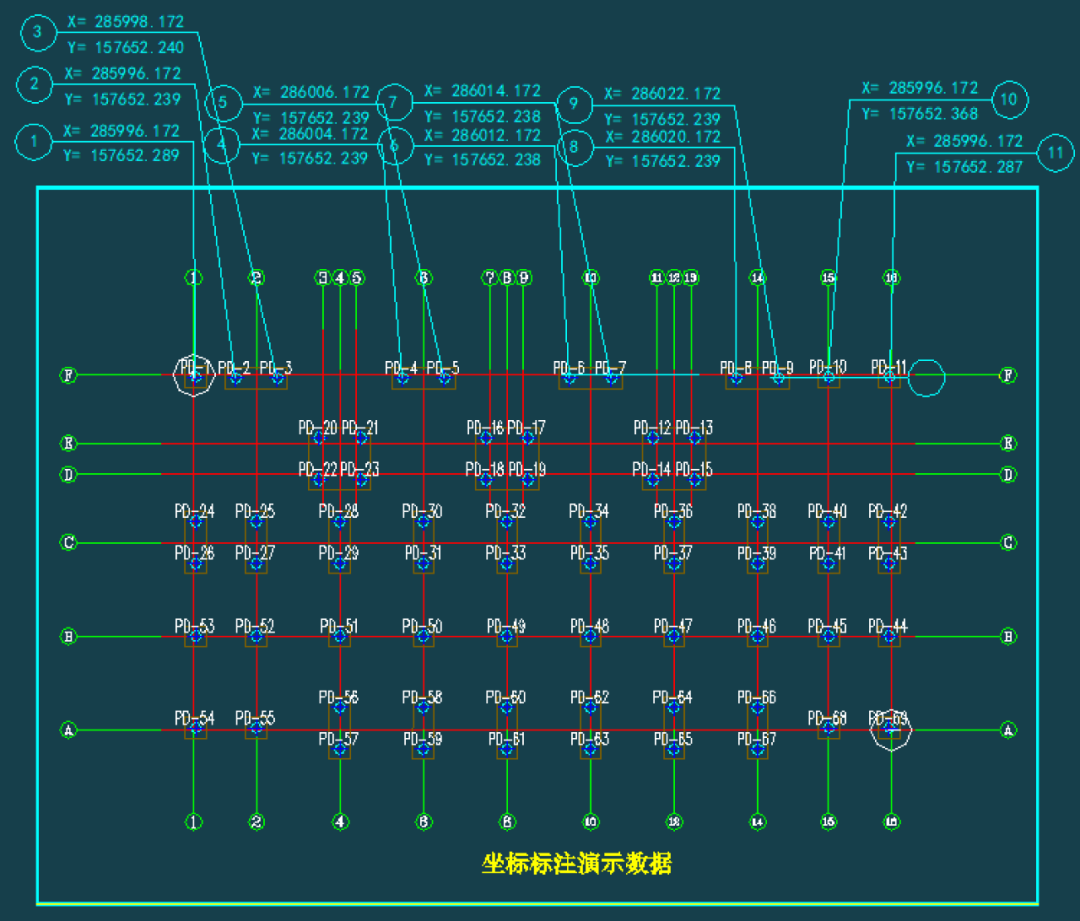

    4. 坐标点标注坐标
    4.1 上文3.6点保存后CAD进入标注状态

    4.2 鼠标左键点击需要标注的点位,移动鼠标指定标注文字位置。

    4.3 反复点击需要标注的点位进行标注。建议开启CAD捕捉功能。

    CAD如何标注坐标并把坐标导入RTK手薄?

    4.4.退出标注,保存文件

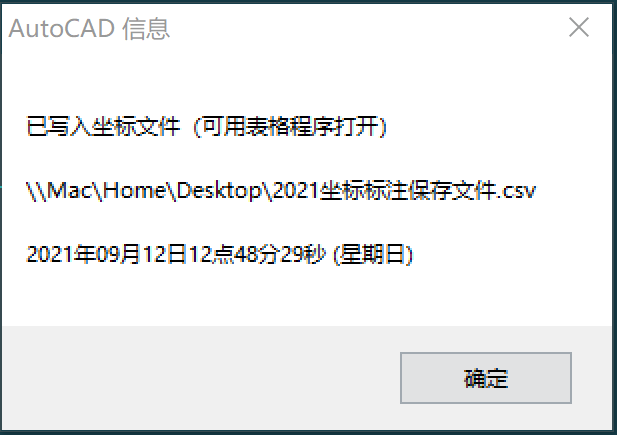

    全部点位标注完后,点击鼠标右键,退出标注,同时弹出提示框,提示文件已经保存。

    CAD如何标注坐标并把坐标导入RTK手薄?

    5.查看保存的坐标文件

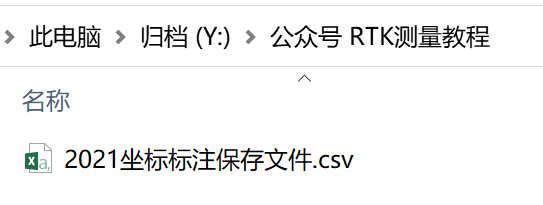

    5.1打开标注文件保存路径

    CAD如何标注坐标并把坐标导入RTK手薄?

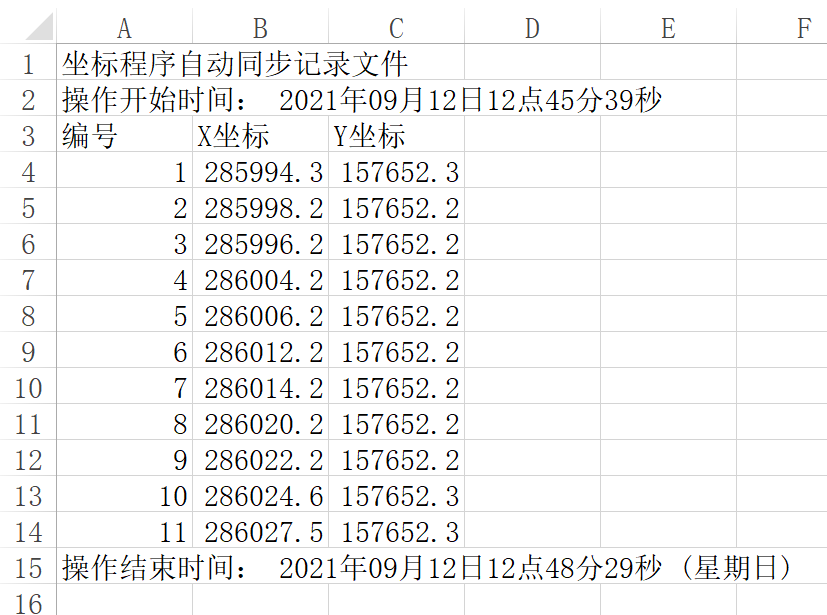

    5.2 Excel软件打开坐标点文件
    坐标点编号与CAD标注的点号一致。
    csv用默认用Exce打开,如果没有Excel,可以右键选择记事本打开。

    CAD如何标注坐标并把坐标导入RTK手薄?



    6.整理坐标数据导入RTK手薄放样

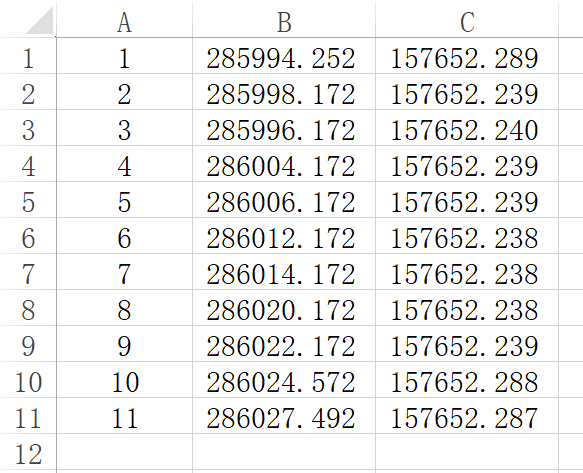

    6.1坐标数据文件整理
    把第一行、第二行、第三行、最后一行删除,点击保存。

    CAD如何标注坐标并把坐标导入RTK手薄?

    6.2 把文件拷贝到手表里

    RTK手薄软件可识别.csv文件格式,可以直接导入手薄软件。

    把RTK手薄用USB数据线连接上电脑,把文件拷贝到手表里,进入手薄软件,把坐标数据导入坐标点库里。





    插件:建投坐标2018(ZB.VLX)
    功能 坐标标注、标注坐标导出、坐标展点等
    优点 非常小只有230K,适用于任何版本AutoCAD,拖入CAD界面即可应用无需安装,绿色软件不修改电脑任何设置,完全免费无任何限制和广告。



    关注公众号回复“210912”获取文中插件以及演示数据下载链接。

    1. CAD插件:建投坐标2018

    2. 演示数据:坐标标注演示.dwg

    3. 插件保存文件:2021坐标标注保存文件.csv

    4. 导入RTK文件:RTK放样坐标文件.csv

    5. 获取入群二维码,加入微信交流群。
