    今年6月12日,大疆创新正式发布Phantom 4 RTK无人机,引起了测绘业界的广泛关注与热议,尤其是与中海达PPK套装进行了强强组合后,为高精度航测应用提供了新的体验。



    中海达于2016年面向航测无人机领域重磅推出其自主研发的PPK后处理差分系统,大幅提高了高精度航测应用的易用性、可靠性和高效性。凭借着多年的行业应用和经验积累,中海达紧跟市场需求,在Phantom 4 RTK无人机为用户提供PPK后处理接口后,及时发布配套PPK组合套装。该套装主要包括一台地面基站Ubase以及一套PPK后处理解算软件。Phantom 4 RTK结合中海达的PPK后,可以协助用户更加高效可靠的进行1:500高精度免像控航空摄影测量作业。



    助力大疆Phantom 4 RTK,中海达PPK套装为高精度航测带来新体验

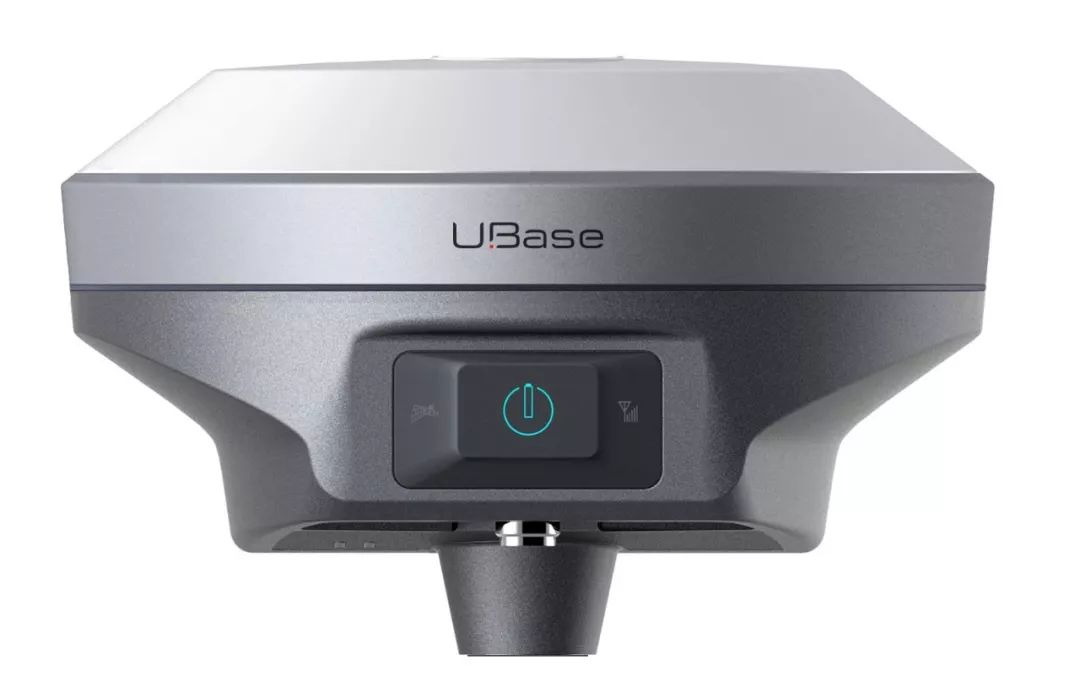

    后处理差分基站Ubase



    助力大疆Phantom 4 RTK,中海达PPK套装为高精度航测带来新体验



    助力大疆Phantom 4 RTK,中海达PPK套装为高精度航测带来新体验

    在不布设像控点的情况下,影响航空摄影测量成图精度的因素主要有三个:



    1、相片重叠度,Phantom 4 RTK拥有高精度RTK导航功能,可以使飞行航线更加精准,从而使相片重叠度得到保障;

    2、平差几何条件,在规划航线时,客户可以使用Phantom 4 RTK地面站软件增加垂直于航线的的两条航线(架构线),这样可以在平差的时候,改善平差几何条件,提升精度;

    3、最后关键因素是POS精度,具体就是拍照瞬间相片成像中心的位置是不是高精度坐标。



    我们通过实际使用大疆Phantom 4 RTK无人机发现,其相机与卫导之间的同步精度确实非常稳定,这就为获取低时延的EVENTMARK时标提供了可靠的保证,为中海达PPK后处理组合套装生成高精度相片中心点打下了坚实的基础。



    拍照时延是影响成图精度的最大因素,使用基于EVENTMARK处理模式的1:500航测地形图,就需要进行事后处理,而中海达PPK套装正是针对航测高精度事后处理量身定制的产品,可以充分发挥台式电脑充沛的处理资源,将选星规则、星座组合、观测质量评估等控制策略最大限度的发挥,从而将受限于嵌入式处理的时序控制需求规避,以确保用户获得更加可靠的固定率、固定精度和可用性检验。



    目前中海达先进的UAV-PPK数据后处理软件,解算精度高,操作简单,是航测市场占有率最高的主流后处理软件。

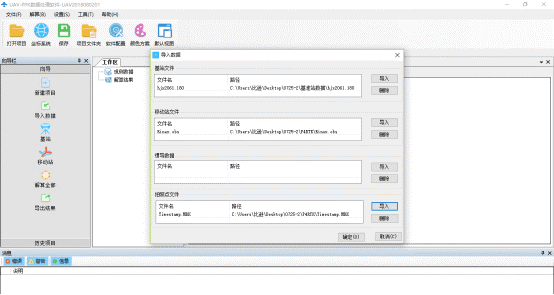

    助力大疆Phantom 4 RTK,中海达PPK套装为高精度航测带来新体验导入基站、移动站、marktime数据



    助力大疆Phantom 4 RTK,中海达PPK套装为高精度航测带来新体验

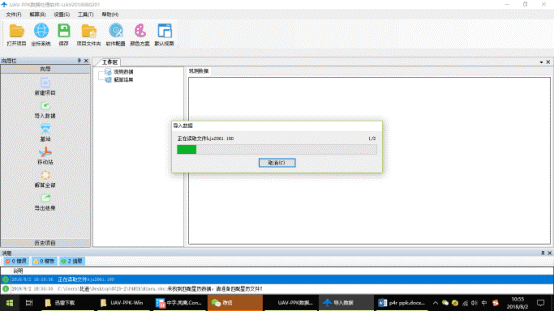

    读取数据



    助力大疆Phantom 4 RTK,中海达PPK套装为高精度航测带来新体验

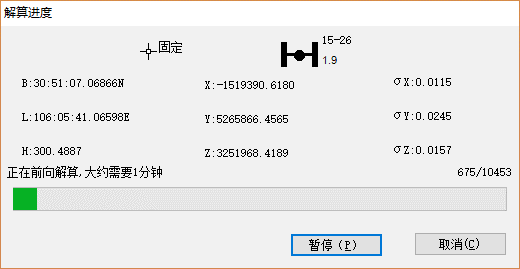

    解算数据



    助力大疆Phantom 4 RTK,中海达PPK套装为高精度航测带来新体验

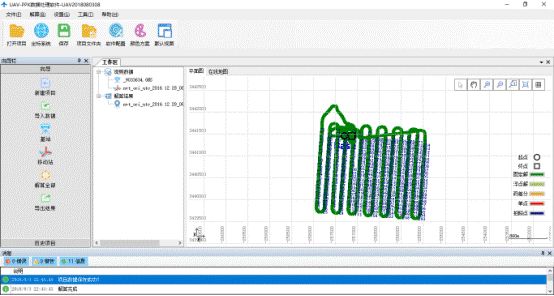

    解算完毕



    助力大疆Phantom 4 RTK,中海达PPK套装为高精度航测带来新体验

    软件特性



    1

    数据兼容性高:软件能解算中海达格式、Novatel主板数据、Trimble BD930数据、Rinex数据、和芯星通主板数据、思南主板数据、南方主板数据、大疆P4R原始数据格式,能提取中海达格式、Novatel主板数据、Trimble BD930数据、大疆P4R主板数据的Eventmark事件。软件支持大疆P4R机载端原始数据、相机拍照点文件直接导入。

    2

    算法配置自动化:软件无需配置,配置参数根据具体数据软件内部自动调整,实现一键操作。

    3

    软件支持数据点在平面地图与在线地图显示。



    4

    软件解算效率高:处理20M移动站数据,从新建项目到导出结果,只需5分钟。

    5

    软件解算精度高:短基线(10KM以内),水平精度优于3cm±1ppm;高程精度优于5cm±1ppm。一般情况下,静态数据固定率大于99%,动态数据固定率大于95%。

    6

    软件具有强大的坐标转换功能,支持任意椭球之间的坐标转换。支持将大疆P4R采集的WGS84经纬度坐标转换为各种国家坐标。

    7

    软件支持IMU数据进行相机与天线的位置改正。

    8

    软件支持导出多种格式数据:*.csv,*.kml,*.pos,$GPGGA格式。

    9

    软件支持照片文件夹导入,支持照片与pos点匹配,可以生成能导入到Smart3D、PIX4D软件的成图格式文件。

    该套装还包含拥有18年技术积淀的ubase,作为PPK后处理差分基站,同时可以连接千寻用于布设像控点以及检核精度使用,产品一体化,强固机身设计,三防设计。



    大疆Phantom 4 RTK无人机与中海达PPK套装的强强组合,将会为产品带来双赢局面,为用户带来更多手段的1:500高精度航测地形图的可靠保证,为市场带来全新的使用体验。



    试用演示,请联系中海达当地代理商
