【基站使用手机卡_图文解说】中海达RTK基站使用手机卡如何设置固定解?

      基准站主机编号为VA109036680,移动站主机编号为VA10903288,



    1、设置基准站发射信号

     1.1手薄连接基准站10903689

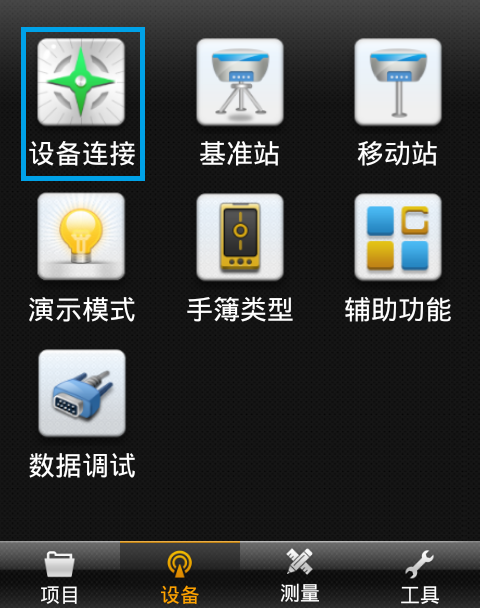

     ①进设备连接

    【基站使用手机卡_图文解说】中海达RTK基站使用手机卡如何设置固定解?

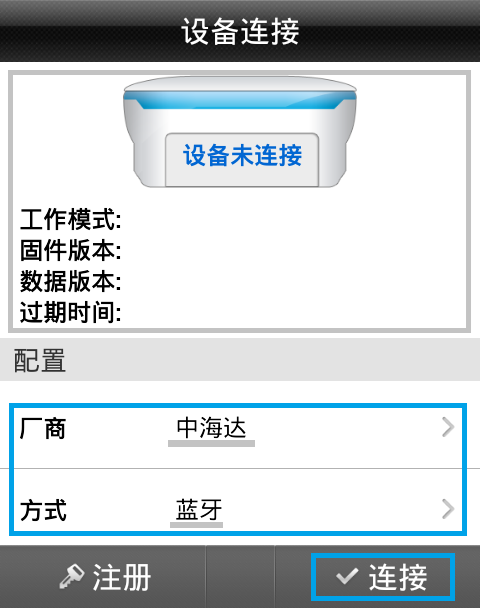

    ②点击连接

    【基站使用手机卡_图文解说】中海达RTK基站使用手机卡如何设置固定解?

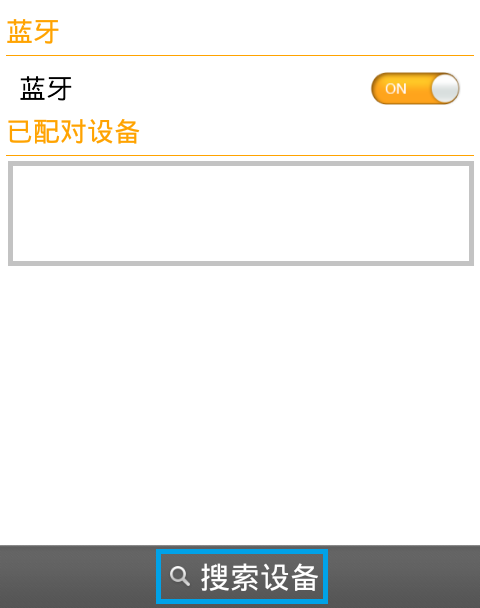

    ③搜索设备

    【基站使用手机卡_图文解说】中海达RTK基站使用手机卡如何设置固定解?

    ④选择对应机身号10903689

    【基站使用手机卡_图文解说】中海达RTK基站使用手机卡如何设置固定解?

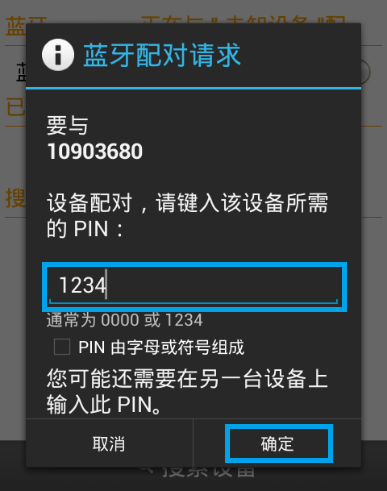

    ⑤输入配对码1234

    【基站使用手机卡_图文解说】中海达RTK基站使用手机卡如何设置固定解?

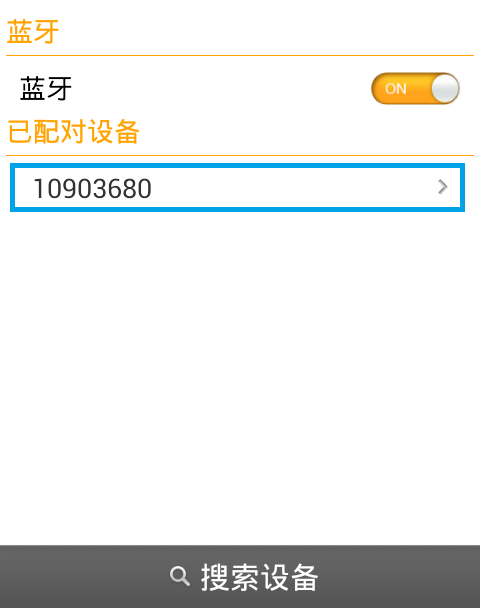

    ⑥连接成功,已连接上10903680主机!

     1.2设置基准站发射信号

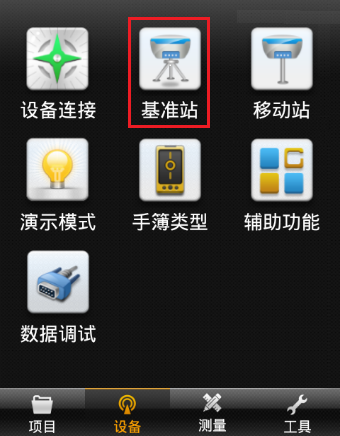

    进基准站把10903680设置为基准站站工作模式发射信号。  【基站使用手机卡_图文解说】中海达RTK基站使用手机卡如何设置固定解?

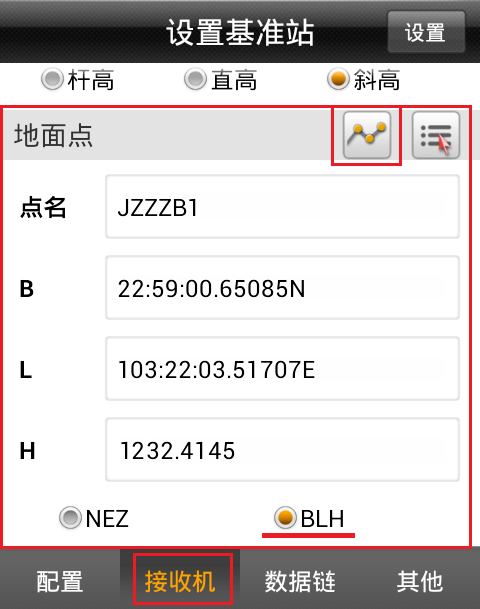

    ① 接收机

    地面点选择BLH 平滑采集坐标

    如果不平滑采集坐标, 基准站不发射信号!【基站使用手机卡_图文解说】中海达RTK基站使用手机卡如何设置固定解?

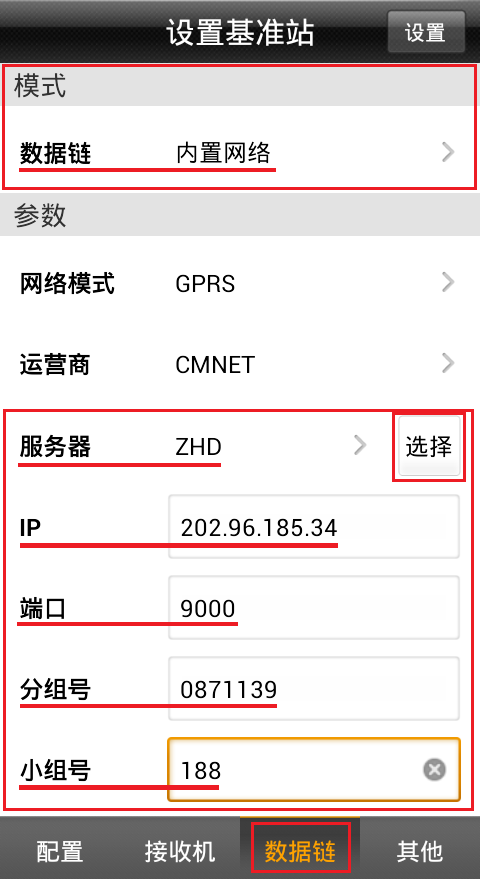

    ②数据链

    数据链选择 内置网络

    服务器:选择 广州2

    IP:       202.96.185.34

    端口:   9000

    分组号:0871119     (电话区号+<255三位数)

    小组号:180             (<255三位数)  【基站使用手机卡_图文解说】中海达RTK基站使用手机卡如何设置固定解?

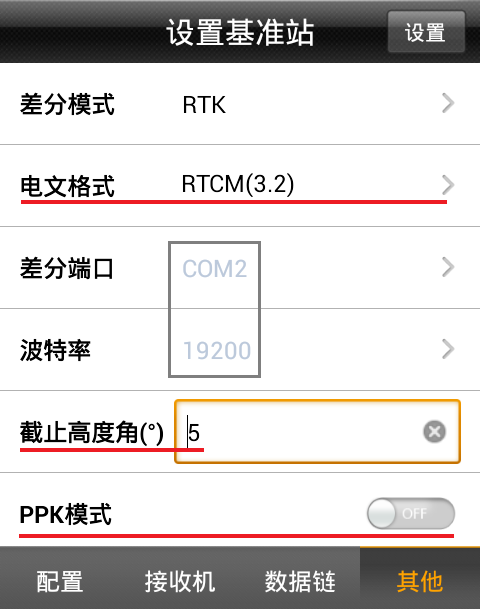

    其他

    差分模式 RTK

    电文格式 RTCM3.2

    高度截止角 5度

    PPK模式       关

    北斗             打开

    GLONSS      打开【基站使用手机卡_图文解说】中海达RTK基站使用手机卡如何设置固定解?

    设置

    【基站使用手机卡_图文解说】中海达RTK基站使用手机卡如何设置固定解?

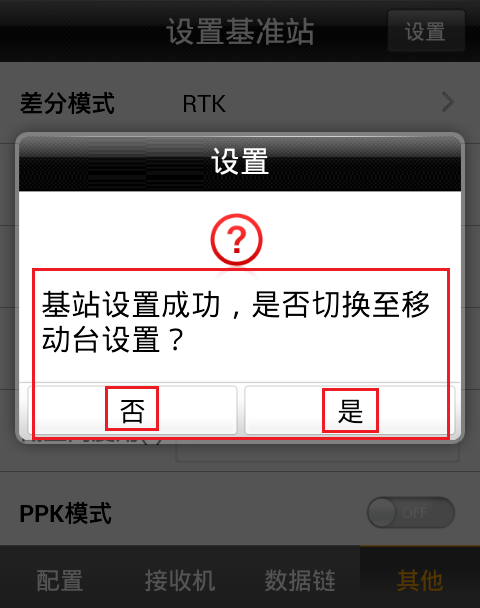

     同时会弹出提示框:

    【基站使用手机卡_图文解说】中海达RTK基站使用手机卡如何设置固定解?

     点击是还是否?

    基准站主机信号灯绿灯一直闪?没有连接上服务器,

    换个服务器IP\端口再次尝试连接

    基准站主机信号灯绿灯常量不闪黄灯,点否,重新设置基站!

    基准站主机信号灯绿灯常量闪黄灯,点是,断开连接



    2、设置移动台接收信号

    2.1手薄连接移动站

    2.2设置移动站接收信号

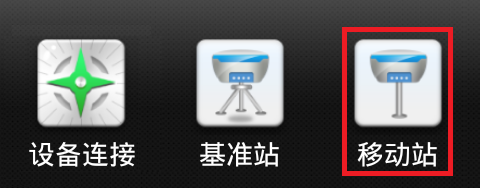

    进移动站 把10903680设置为移动站工作模式。

    【基站使用手机卡_图文解说】中海达RTK基站使用手机卡如何设置固定解?

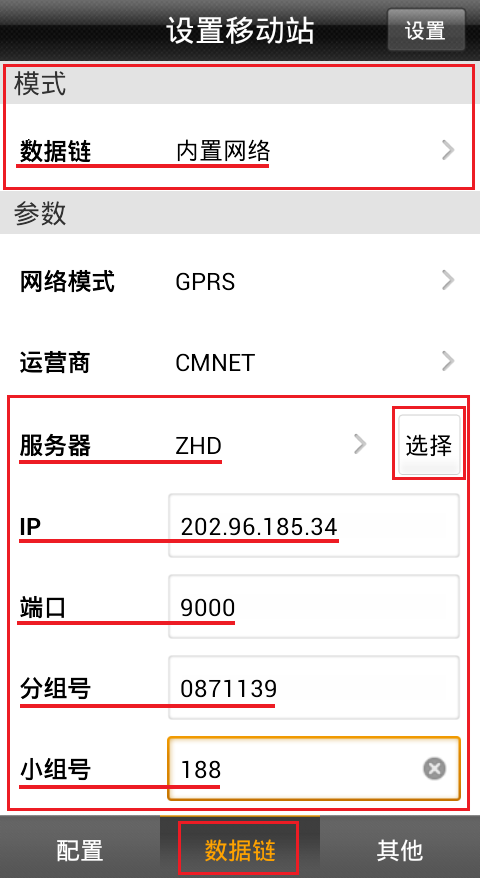

    数据链

    数据链 选择内置网络

    服务器:同基准站设置一样!

    IP:       同基准站设置一样!

    端口:   同基准站设置一样!

    分组号:同基准站设置一样!

    小组号:同基准站设置一样!

    【基站使用手机卡_图文解说】中海达RTK基站使用手机卡如何设置固定解?

    必须与基准站设置一样才能接收到信号!

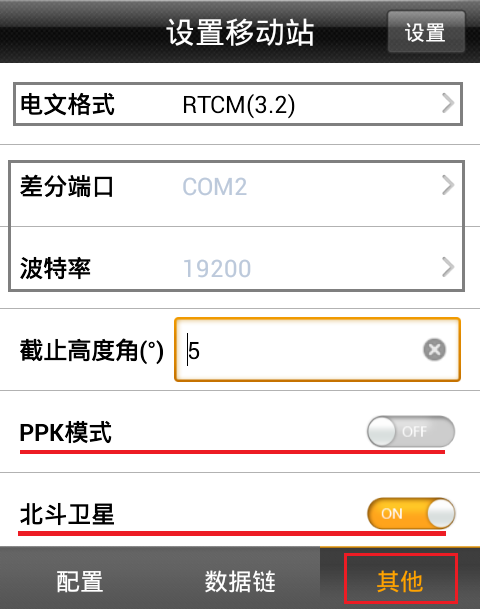

    其它

    电文格式选择RTCM3.2,

    PPK关闭,

    北斗 开,

    GLONSS开

    【基站使用手机卡_图文解说】中海达RTK基站使用手机卡如何设置固定解?

    ③ 设置

    【基站使用手机卡_图文解说】中海达RTK基站使用手机卡如何设置固定解?

    移动站设置成功后,

    移动站主机信号灯连上服务器绿灯常亮,接收到信号间隔闪黄灯

    稍等片刻,手薄会显示固定

    【基站使用手机卡_图文解说】中海达RTK基站使用手机卡如何设置固定解?
