CASS怎么计算带三级边坡的基坑土方?



    实例课堂



    前段时间,拿到一个非常漂亮的实例数据,虽然当时忙到飞起,也让我忍不住反复翻看,沉迷于切换视角来观察。



    这么惊艳的数据,也带来了一个灵魂拷问:CASS怎么计算带三级边坡的基坑土方?



    呃,又是直戳痛处的问题!CASS没有专门的基坑土方计算功能,但也能是能处理的。



    下面来分析这个基坑数据。

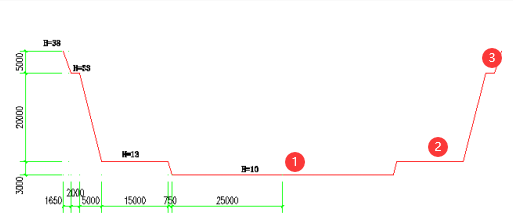

    从断面图来看,底部是平面,标高10米。四周向上放坡,有三级坡,并且坡度都不同。



    顶部是平面,高程38米。

    CASS怎么计算带三级边坡的基坑土方?

    基坑断面图



    主设计面是基坑底部,四面放坡。适合用三角网法来计算。当然,用CASS10.1的小伙伴,也能用方格网法来算。



    计算的思路是:构建基坑顶部三角网(一期),和基坑底部+边坡三角网(二期)。然后用三角网两期法来计算。

    CASS怎么计算带三级边坡的基坑土方?

    PS:请空间想象力强大的小伙伴,自行脑补这个基坑的空间形状。



    一、构建基坑三角网

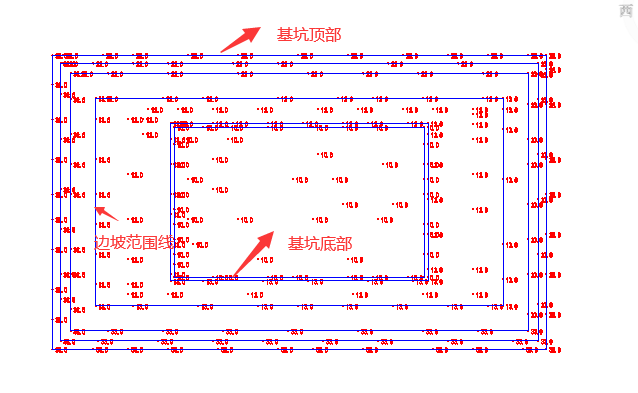

    ● 展绘基坑内部的高程点,并将基坑底部、边坡的坡顶坡底用闭合复合线连接。

    下图所示:

    CASS怎么计算带三级边坡的基坑土方?

    ● 点击菜单“等高线-建立三角网”

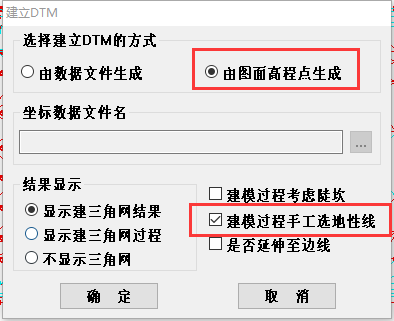

    在对话中按下图所示设置,然后按命令行提示操作。这里的地性线指上图中的几个封闭范围线:

    CASS怎么计算带三级边坡的基坑土方?

    生成三角网对话框

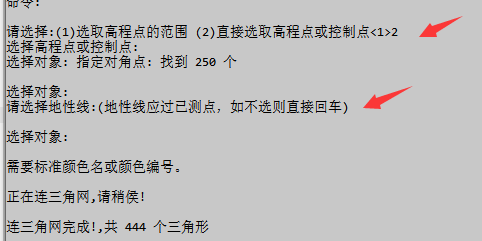

    CASS怎么计算带三级边坡的基坑土方?

    命令行操作截图



    ● 三维动态显示三角网

    依次点击菜单“等高线-坡度分析-颜色填充”和“等高线-坡度分析-低级着色方式”。给构建的三角网填充颜色,检查是否存在三角网缝隙。

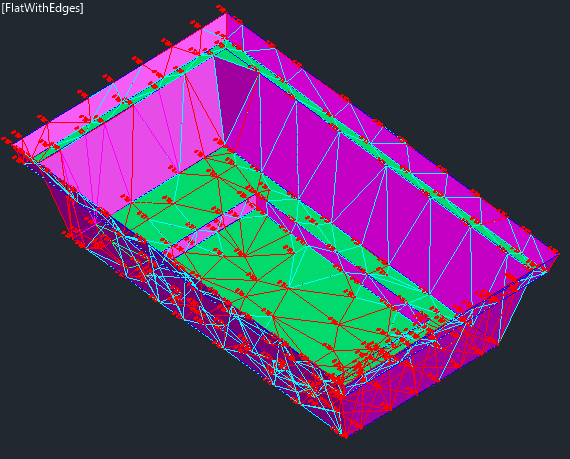

    点击菜单“显示-三维动态显示”,转动三角网检查是否符合设计参数。

    CASS怎么计算带三级边坡的基坑土方?

    三维视角中的基坑三角网



    ● 生成三角网

    点击菜单“等高线-三角网存取-写入文件”,保存*.sjw文件。



    二、构建基坑顶部三角网

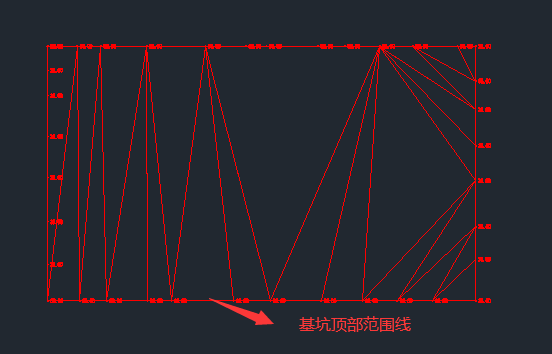

    提取基坑顶部范围线,在范围线上绘制高程为38的高程点,构建顶部三角网。下图所示。并生成*.sjw文件。

    CASS怎么计算带三级边坡的基坑土方?

    基坑顶部三角网



    三、两期间三角网土方计算

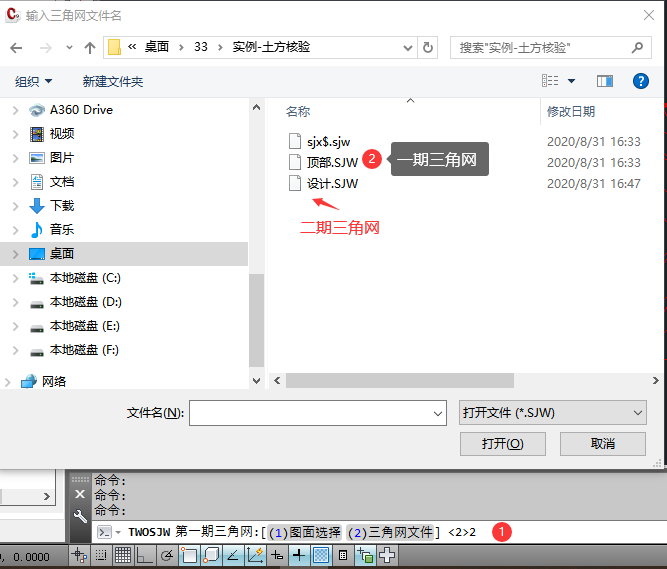

    点击菜单:工程应用-三角网法土方计算-计算两期间土方,一期三角网选择顶部.sjw,二期三角网选择设计.sjw,也就是基坑的三角网。

    CASS怎么计算带三级边坡的基坑土方?

    三角网两期计算对话框

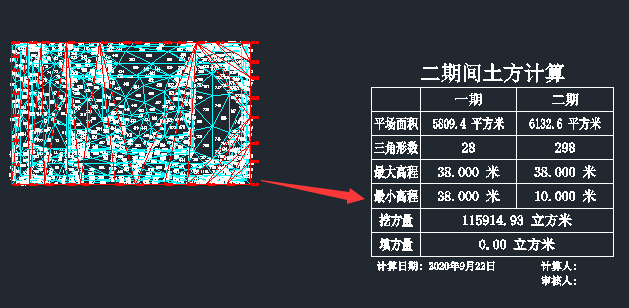

    CASS怎么计算带三级边坡的基坑土方?

    两期计算结果



    PS:这个计算结果,用手工核算,两个计算结果相差无几,验证了计算方法的正确性。



    复盘总结

    整个计算过程分为以上三步。



    其实不管有几级边坡的基坑,都可以参考这个步骤来计算。



    那么问题来了:将两期三角网的选择顺序反过来,就是基坑三角网作为一期数据。顶部三角网作为二期数据。

    CASS怎么计算带三级边坡的基坑土方?
