工程之星5.0 平曲线电脑端编辑说明

























    道路平曲线可以直接在电脑的SGO软件里面编辑,然后直接导入到H5手薄里面,这方法更方便、更快捷地导入测量参数。操作方法如下:

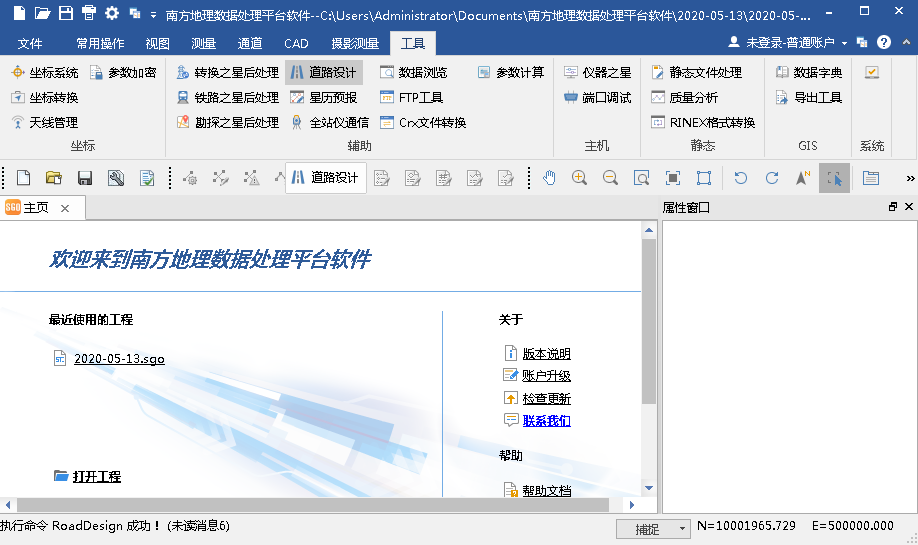

    第一步,在电脑上安装南方地理数据软件SGO,点击工具菜单栏,选择道路设计。

    工程之星5.0 平曲线电脑端编辑说明

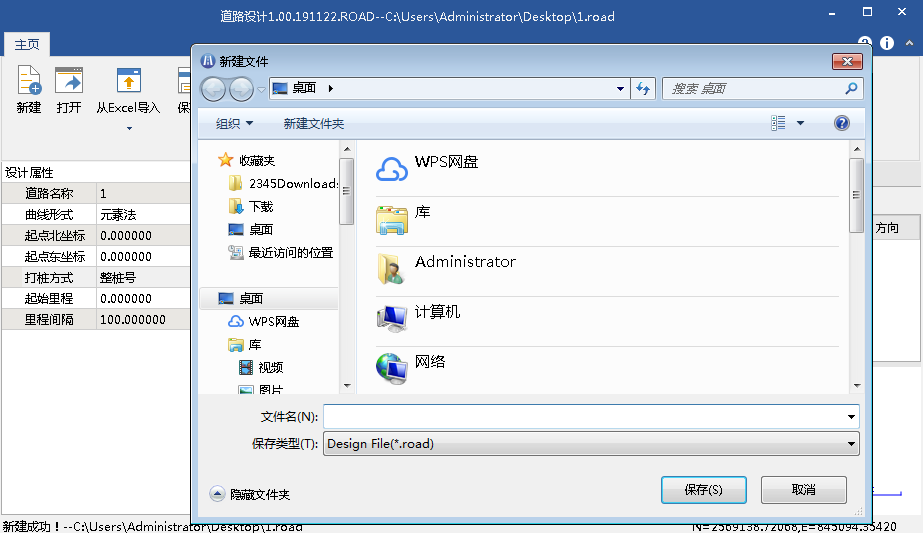

    第二步,点击新建,输入一个工程名。

    工程之星5.0 平曲线电脑端编辑说明

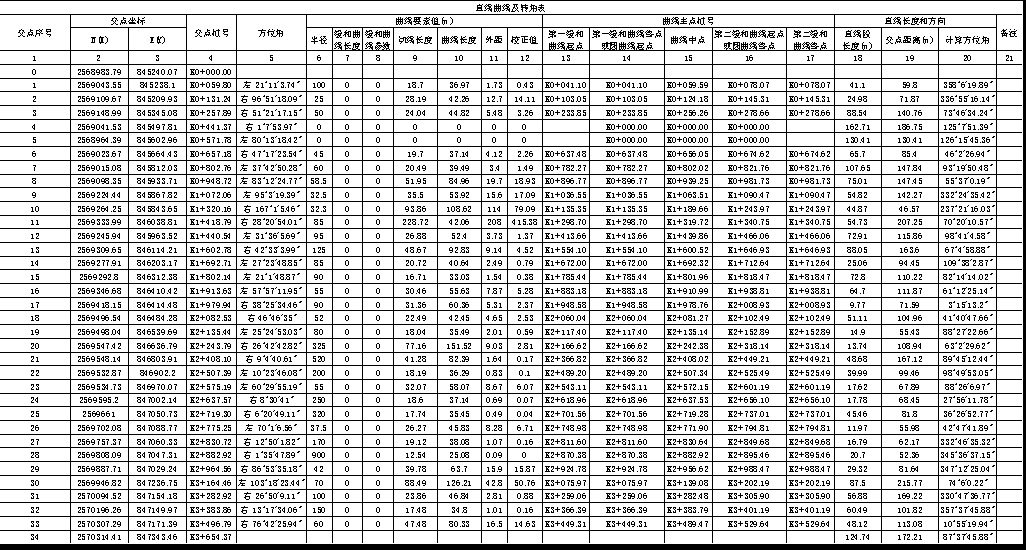

    第三步,选择曲线输入的方法,有元素法、交点法、坐标法。根据图纸上面的曲线要素表输入一些必要的参数,一般情况选择交点法就可以。

    工程之星5.0 平曲线电脑端编辑说明

    工程之星5.0 平曲线电脑端编辑说明



    第四步,输入起点里程跟里程间隔(一般情况输入20)然后再点击增加,输入起点坐标。

    工程之星5.0 平曲线电脑端编辑说明

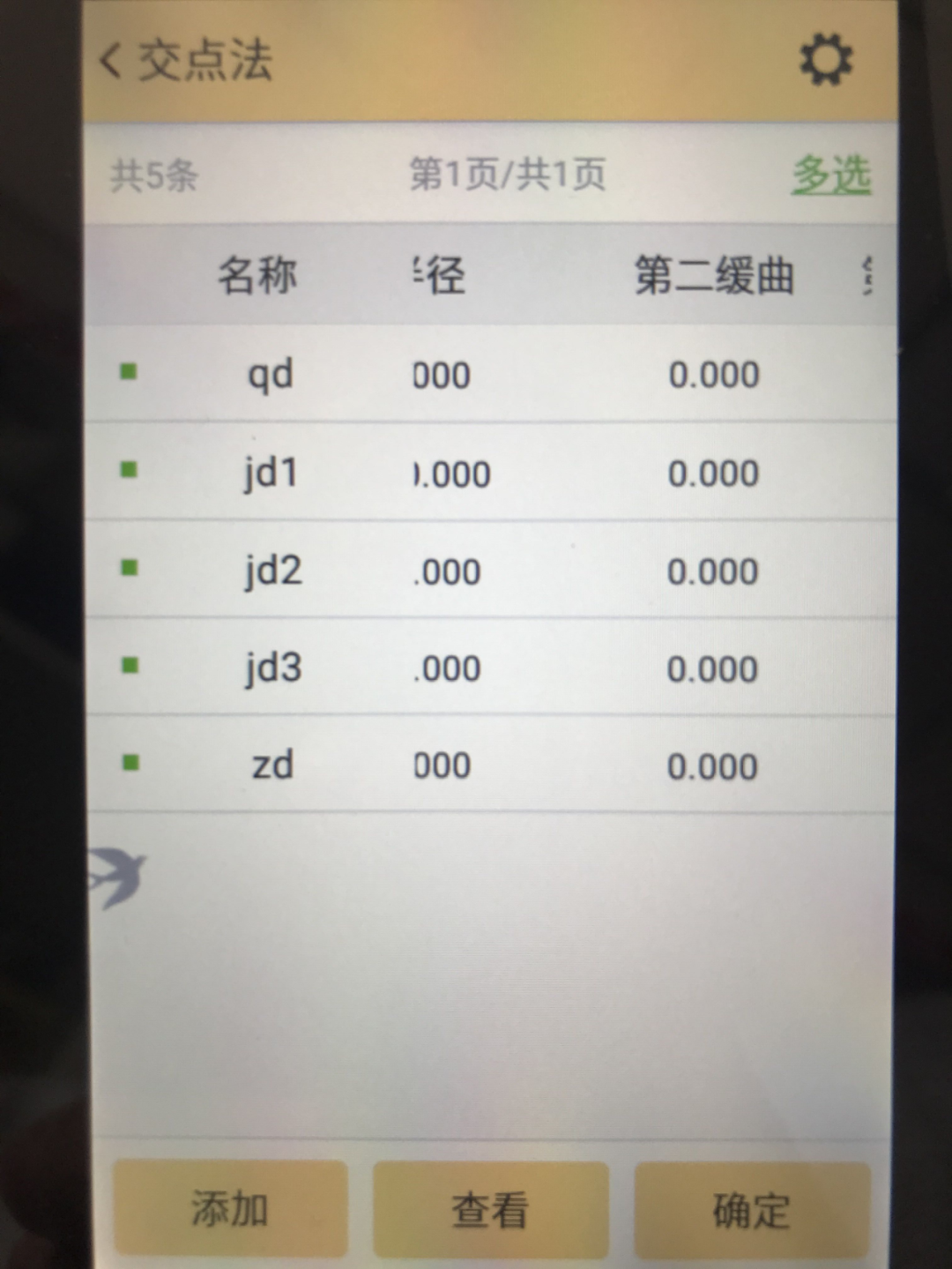

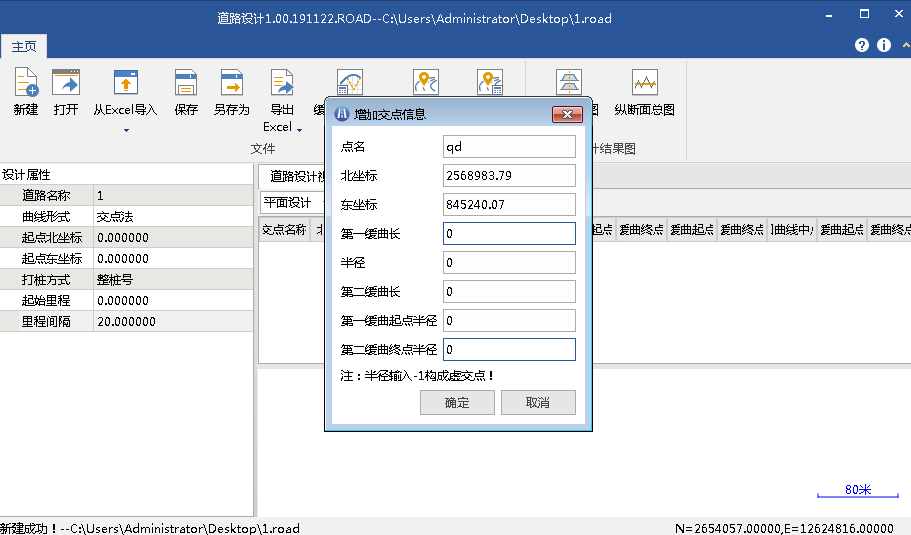

    输入后面的交点坐标,交点坐标注意输入图纸上给的参数,如果给的有缓和曲线长度跟缓和曲线起点半径,终点半径的要依次输入。如下图的就只用输入交点坐标跟圆曲线的半径。

    工程之星5.0 平曲线电脑端编辑说明

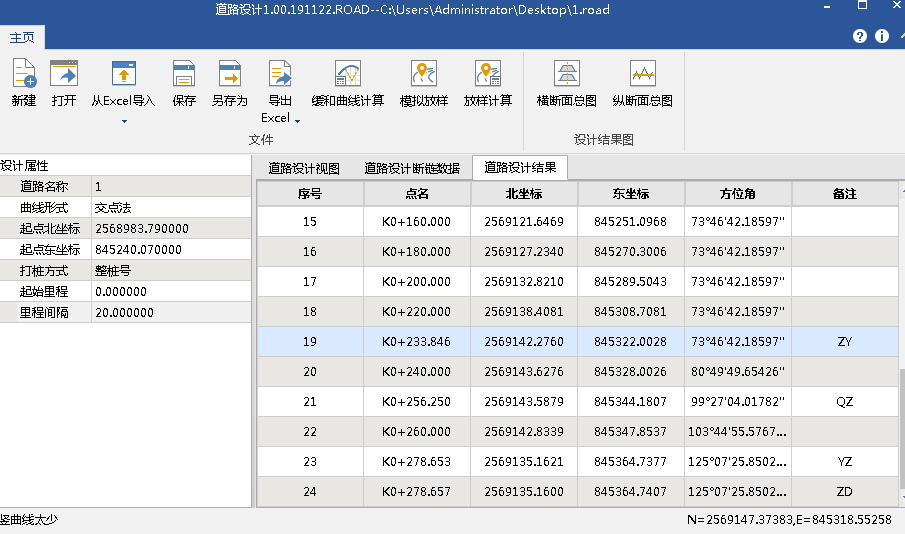

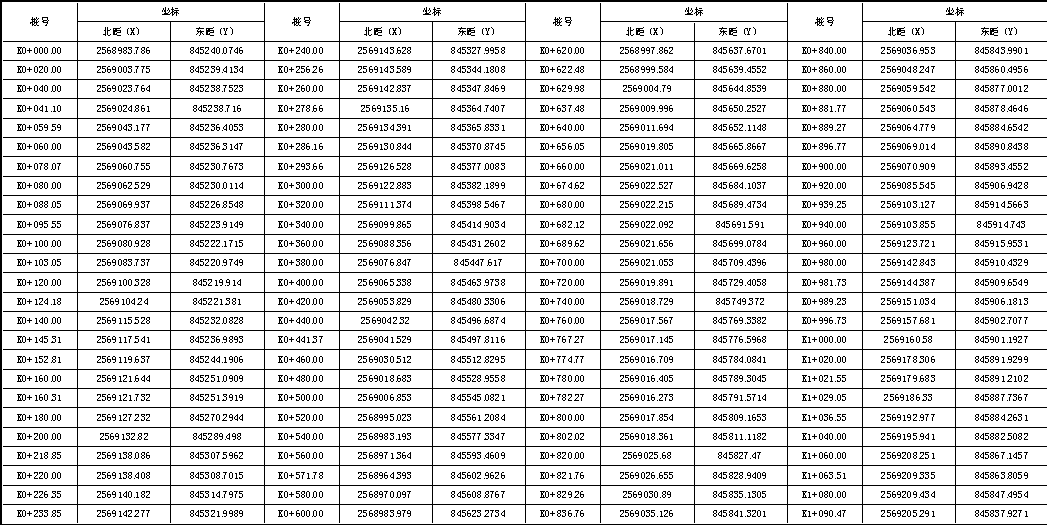

    第五步,输完曲线要素之后,点击道路设计结果,查看点名坐标能否跟图纸上的对应得起来。

    工程之星5.0 平曲线电脑端编辑说明

    工程之星5.0 平曲线电脑端编辑说明

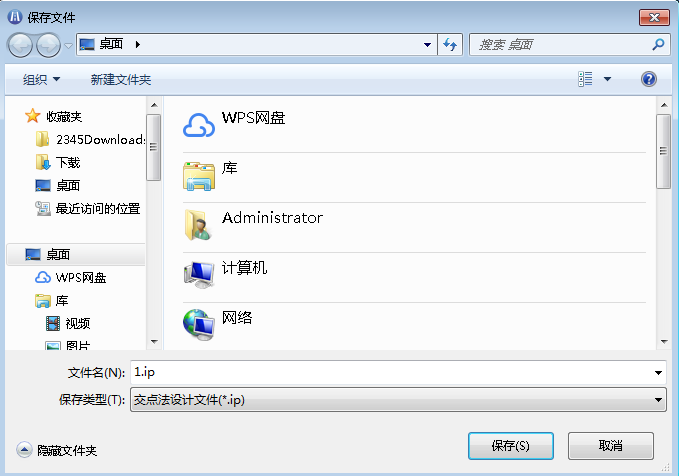

    第六步,点名、坐标都能跟图纸上对应的起来之后,点击软件上方的另存为图标,输入文件名把保存类型修改为交点法设计文件ip的格式,点击确定。

    工程之星5.0 平曲线电脑端编辑说明

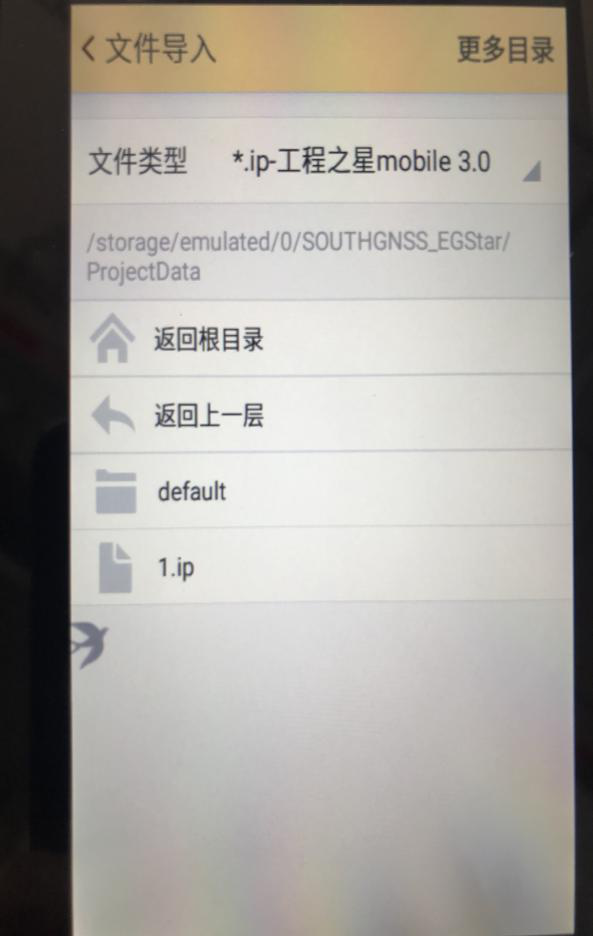

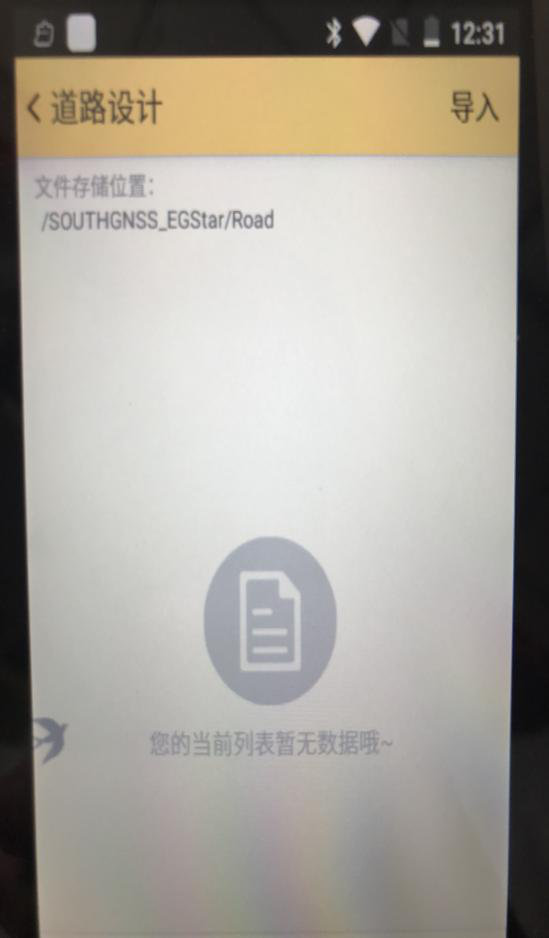

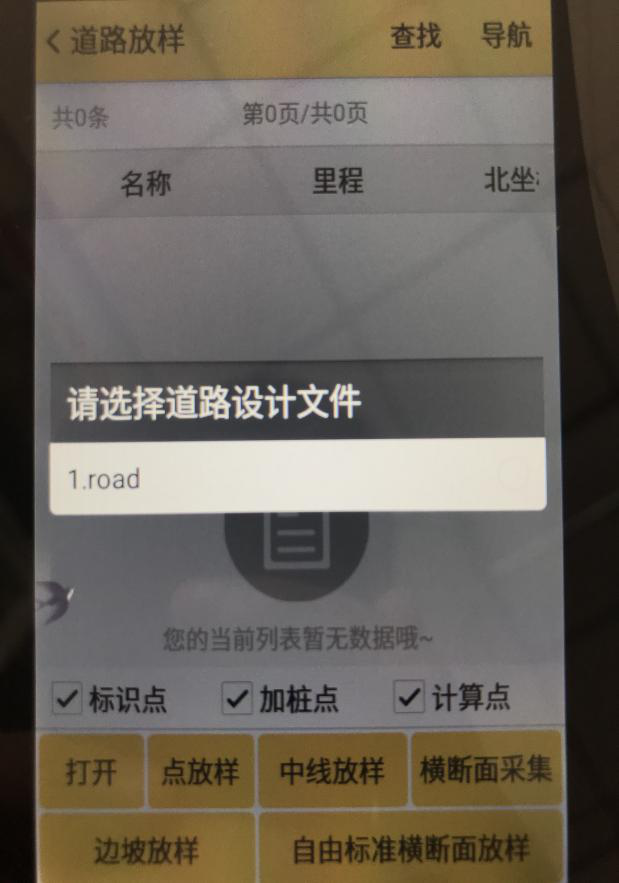

    第七步,打开H5手簿,把道路设计文件复制进去,点击手簿的工程之星5.0软件,点击“输入”菜单栏,选择“道路设计”,导入选择文件类型为ip工程之星mobile3.0,找到道路文件,点击道路文件名。

    工程之星5.0 平曲线电脑端编辑说明
    工程之星5.0 平曲线电脑端编辑说明
    工程之星5.0 平曲线电脑端编辑说明

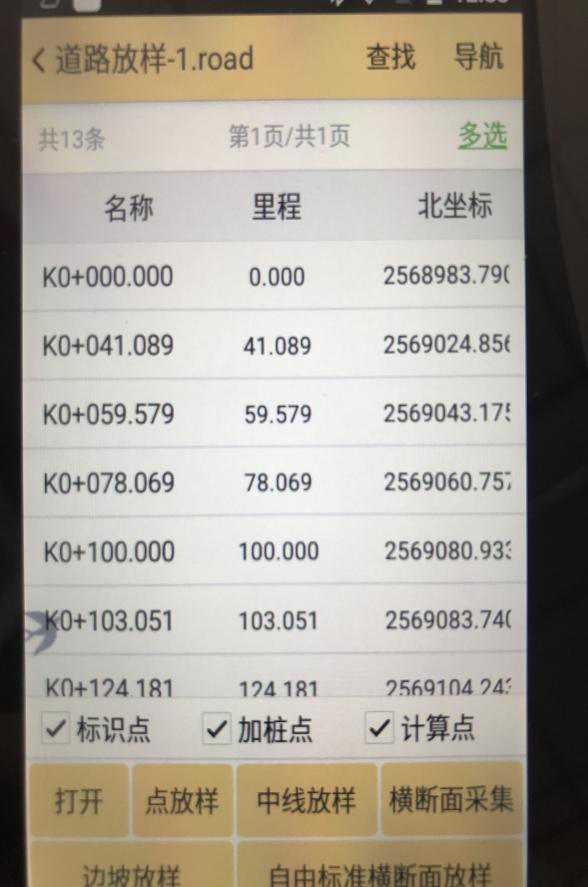

    然后在测量道路放样中打开即可。

    工程之星5.0 平曲线电脑端编辑说明
    工程之星5.0 平曲线电脑端编辑说明









    工程之星5.0 平曲线电脑端编辑说明
