SGO软件道路设计模块功能

    在道路设计时,大家往往是在手薄上对道路进行设计或者编辑管理,现在小编给大家带来如何在PC端上使用SGO软件处理平台设计道路并导入到手薄里面,希望给大家在平时的测量工作中能带来效率与便利!

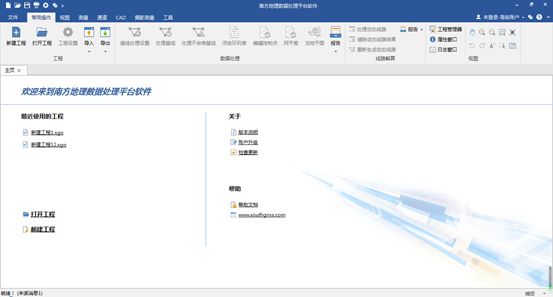

    首先下载安装SGO软件后,打开软件
    SGO软件道路设计模块功能

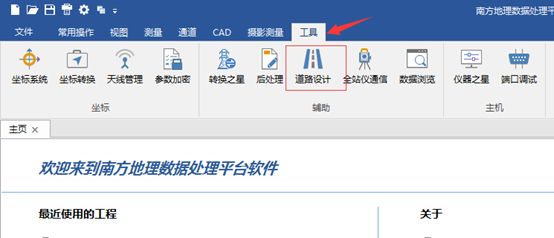

    在工具里面找到道路设计(PS:在SGO平台里面还有很多好用便利的程序)
    SGO软件道路设计模块功能

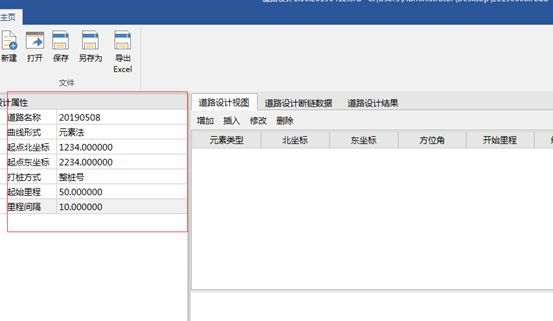

    打开道路设计模块

    SGO软件道路设计模块功能

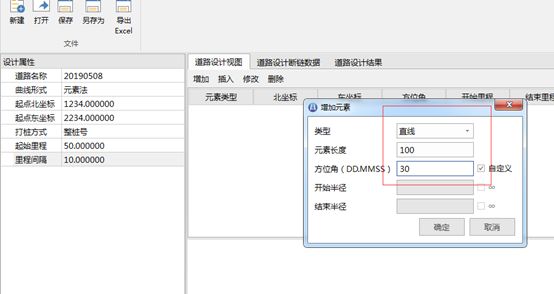

    根据道路设计表来选择交点法或者元素法设计道路,这里以元素法为例
    SGO软件道路设计模块功能

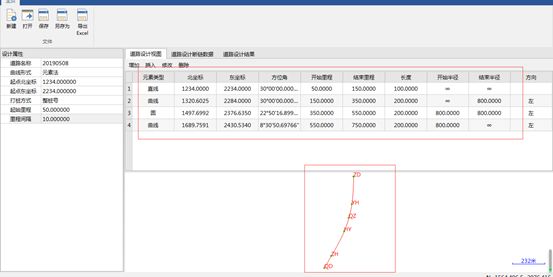

    在道路设计的同时,下方还有有预览界面显示当前道路的方位走向弯道的图形
    SGO软件道路设计模块功能

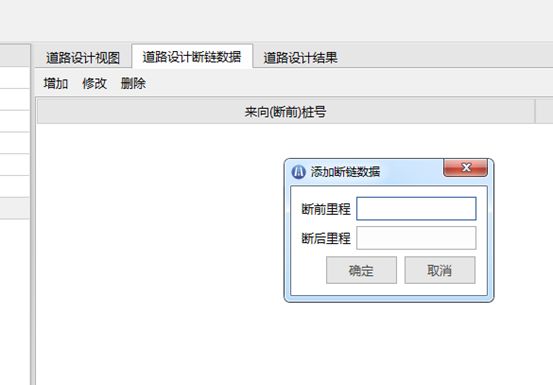

    如果道路有断链还可以使用断链功能
    SGO软件道路设计模块功能

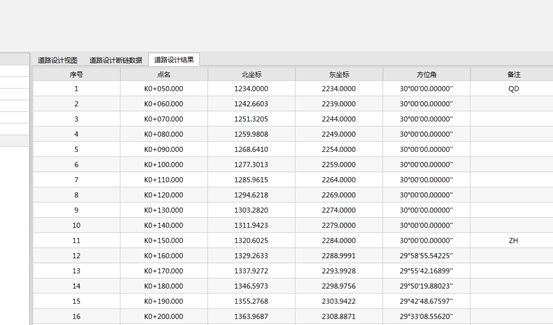

    在右边就能预览道路设计结果,当前里程方位角桩号坐标特殊点坐标等等
    SGO软件道路设计模块功能

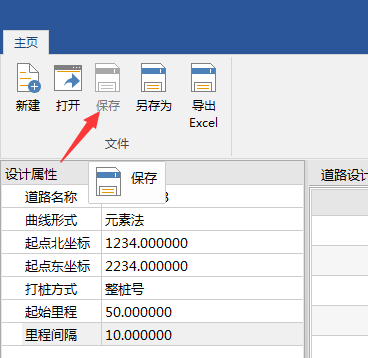

    点击保存,保存设计文件
    SGO软件道路设计模块功能
    SGO软件道路设计模块功能

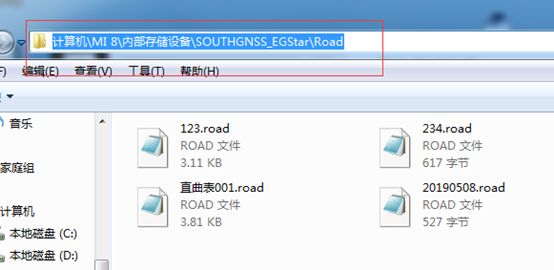

    直接拷入到手薄或者安装工程之星5.0的手机的SOUTHGNSS_EGStarRoad文件夹里面
    SGO软件道路设计模块功能

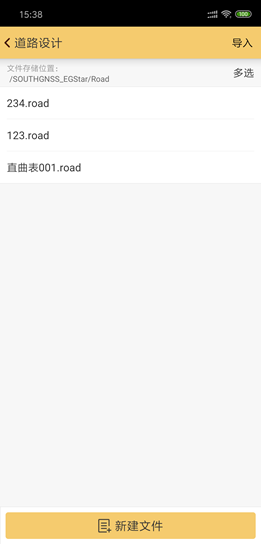

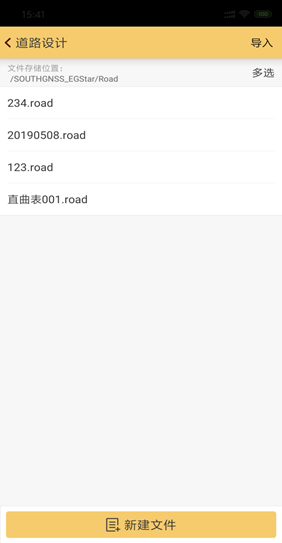

    如图所示,拷入前和拷入后(右为拷入后),拷入后就直接在道路设计里面就有这个道路文件了,当然举一反三,如果各位有道路文件需要在电脑上检查也只需要从这个文件夹拷入到电脑里面用SGO软件将其打开便可。

    SGO软件道路设计模块功能
    SGO软件道路设计模块功能
