天宇小课堂|不完全缓和曲线的处理

    在道路设计中,绝大多数缓和曲线都是回旋线,而且都是完全缓和曲线,但是也有一小部分缓和曲线是不完全缓和曲线。有的曲线要素表会提供缓和曲线的两端半径,但是也有些并不提供,这就要自己判断和计算。H5安卓手簿的安卓版工程之星,在道路设计方面功能非常完善和强大。笔者就结合一个具体事例来分析一下,安卓版工程之星对不完全缓和曲线的操作方法。
    所谓完全缓和曲线就是某段缓和曲线的一端与直线连接点的曲率半径必须是无穷大,而缓和曲线另一端在与圆曲线相接时,其曲率半径必须与对应连接圆曲线的半径相等。如果某段缓和曲线的一端与直线连接点曲率半径不是无穷大或与圆曲线相接的一端不是圆曲线半径,而是另一个实数,那么这段缓和曲线就是非完整缓和曲线。缓和曲线(此处默认为回旋线)由三个要素组成,A,Ls和R,具体关系为A=天宇小课堂|不完全缓和曲线的处理



    那么怎么判断一个缓和曲线是否完全呢?

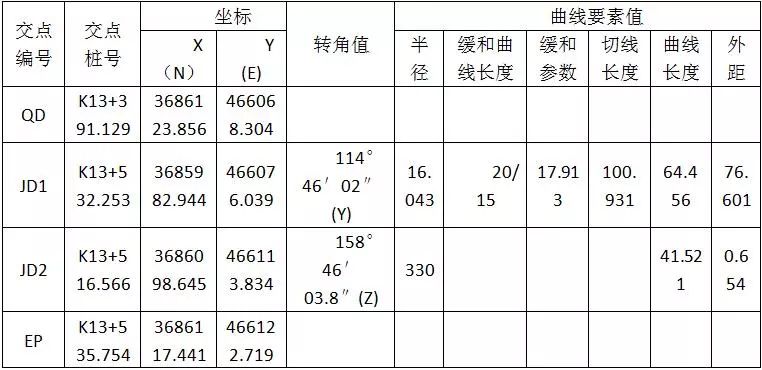

    如下表:
    天宇小课堂|不完全缓和曲线的处理
    我们可以看到JD1栏对应的缓和曲线长度为两个,而A为一个,我们根据公式A=天宇小课堂|不完全缓和曲线的处理可以算出Ls=20,说明第二缓和曲线为不完全缓和曲线,其中隐藏部分Ls2=5,对隐藏部分Ls2使用公式A=天宇小课堂|不完全缓和曲线的处理可以得出R2=A2/ Ls2=64.175.然后用安卓版工程之星,进行道路设计,即可解决此类问题。

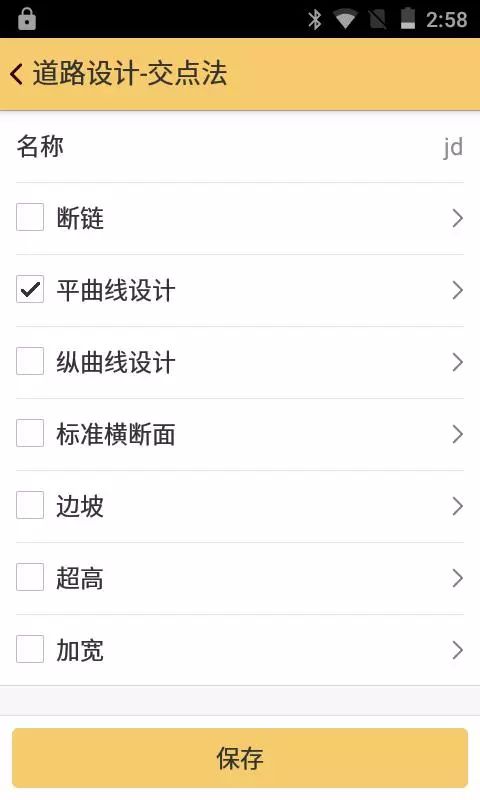

    一、进入道路设计,交点法,平曲线设计
    天宇小课堂|不完全缓和曲线的处理

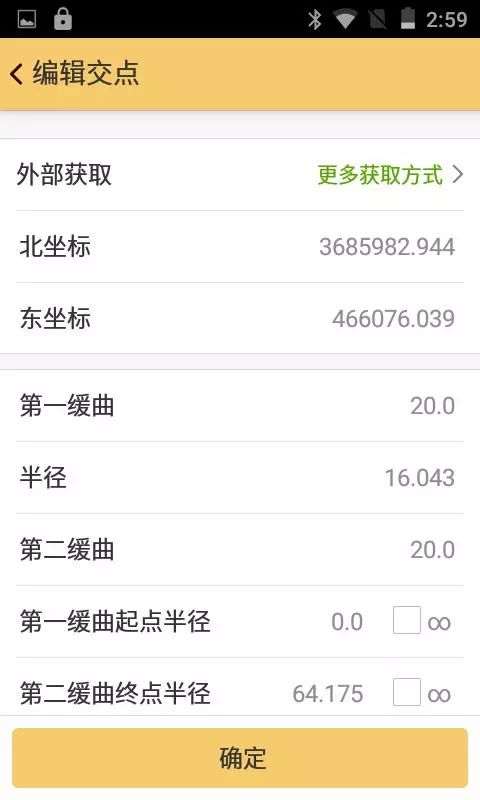

    二、编辑交点,把求出的缓和曲线半径输入进去;
    天宇小课堂|不完全缓和曲线的处理

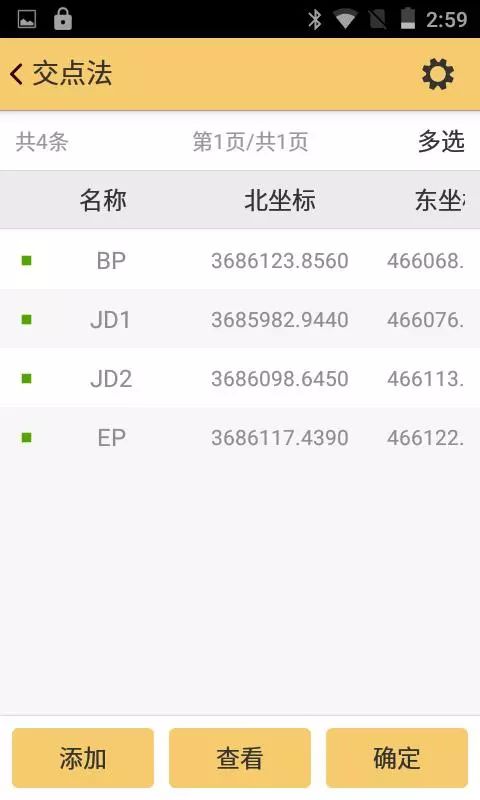

    三、完成线路所有的交点和要素的输入;
    天宇小课堂|不完全缓和曲线的处理

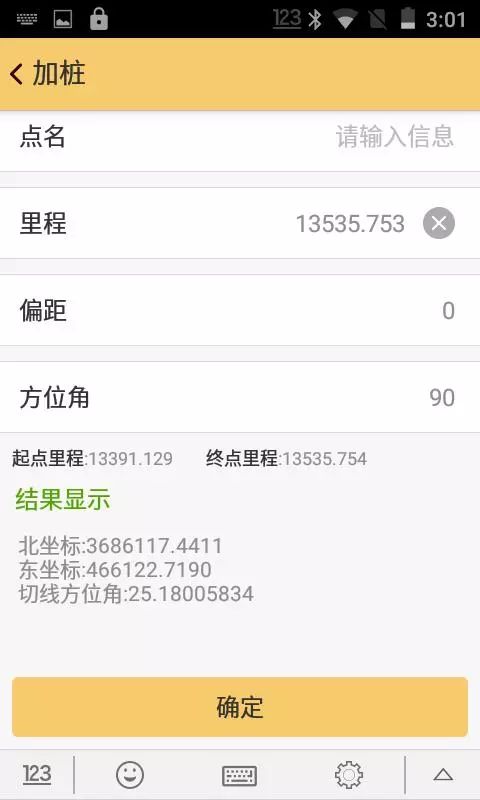

    四、在道路放样,打开该道路,加桩,输入里程和逐桩坐标核对计算是否准确,准确即可工作,不正确返回检查输入要素是否正确,直到和逐桩坐标一致即可。
    天宇小课堂|不完全缓和曲线的处理
