【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄

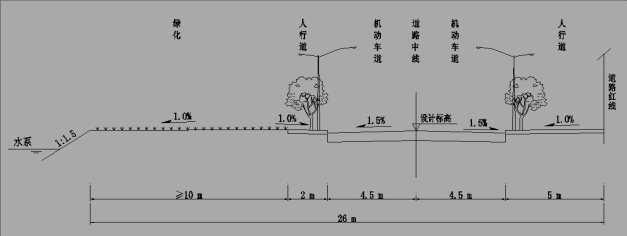

    Hi-Survey Road V1.3.3 支持横断面边坡数据输入

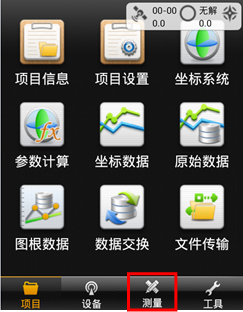

    1、打开Hi-Survey Road V1.3.3,【测量】-【道路设计】-【横断面设计线】

    【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄

    【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄

    【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄



    【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄

    【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄

    【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄

    【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄

    【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄

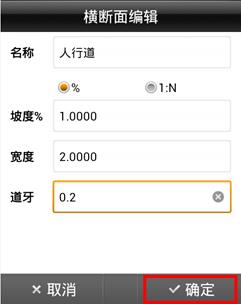

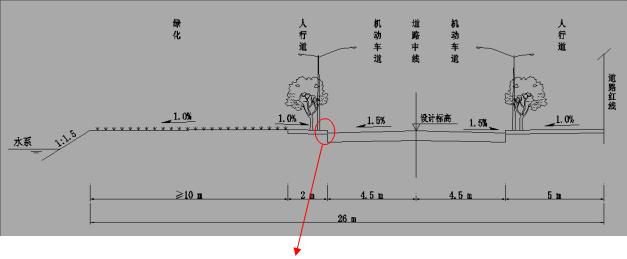

    道牙:图上未标明具体高差信息,以0.2米为例进行录入说明



    机动车道是对称的,勾选左右相同即可快速构建右侧机动车道

    【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄

    【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄

    【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄

    构建右侧之后,然后取消勾选左右相同,继续点击左侧横断面板块继续构建

    数据录入过程中可实时点击【预览】进行断面查看

    【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄

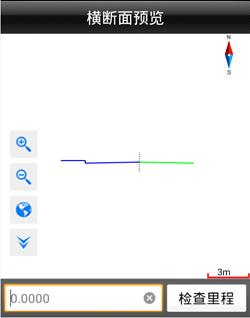

    按前述步骤添加完毕后如上图,点击【预览】如下



    【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄

    【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄

    【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄

    【道路测量_标准横断面输入】中海达RTK标准横断面数据输入手薄

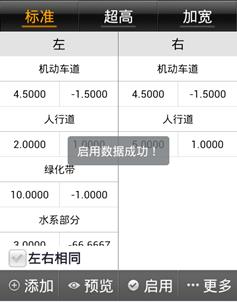

    至此完成了标准断面的添加,如果不涉及超高加宽,此时进行启用保存即可完成当前横断面的应用
