    今天给大家带来的是《经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤》,为了大家更好的找到我,点击关注本微信号《测绘之家》,下次查找不迷路!欢迎大家收藏查阅!

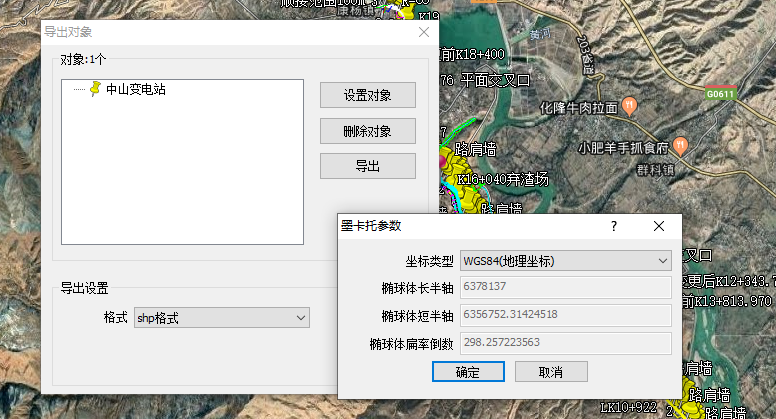

    1、将图层从奥维中导出成shp文件


    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

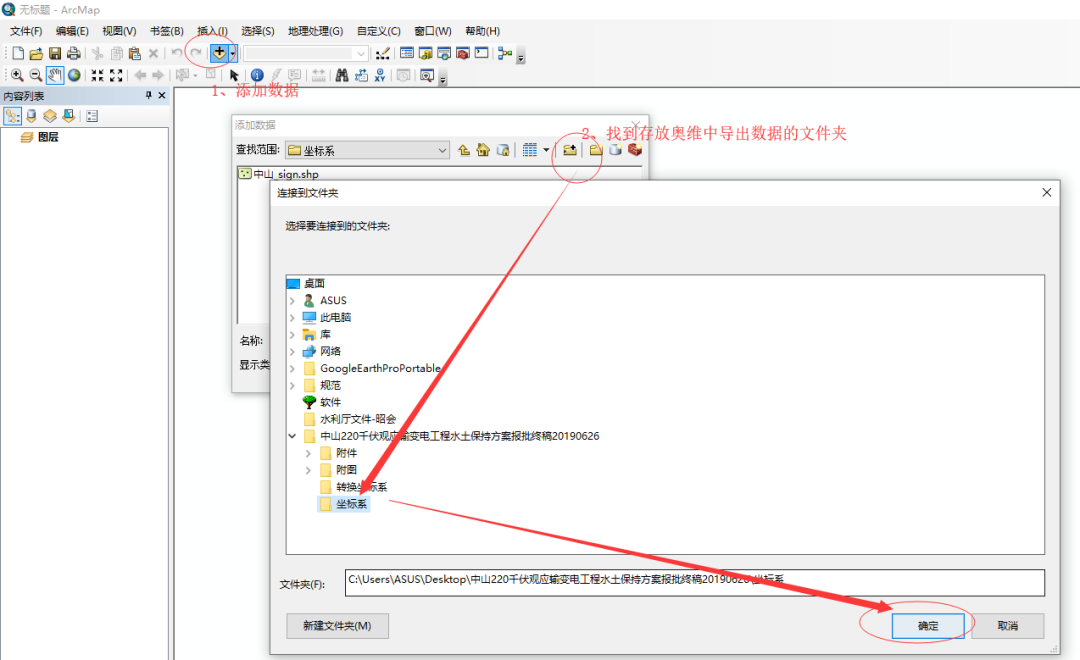

    2、打开arcgis-arcmap


    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

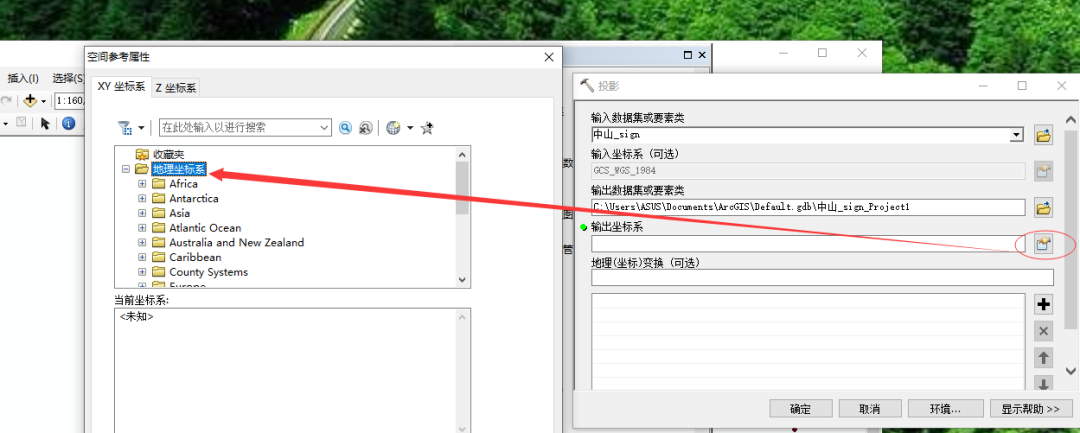

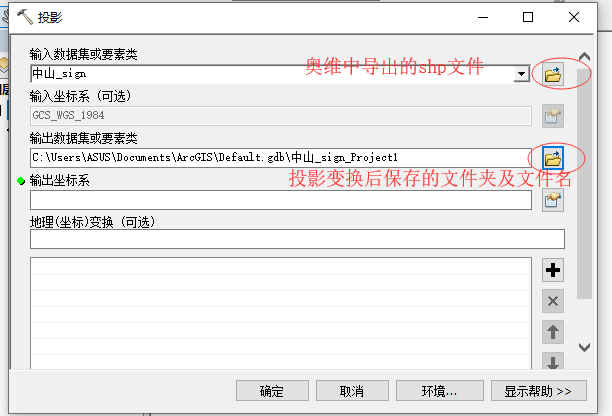

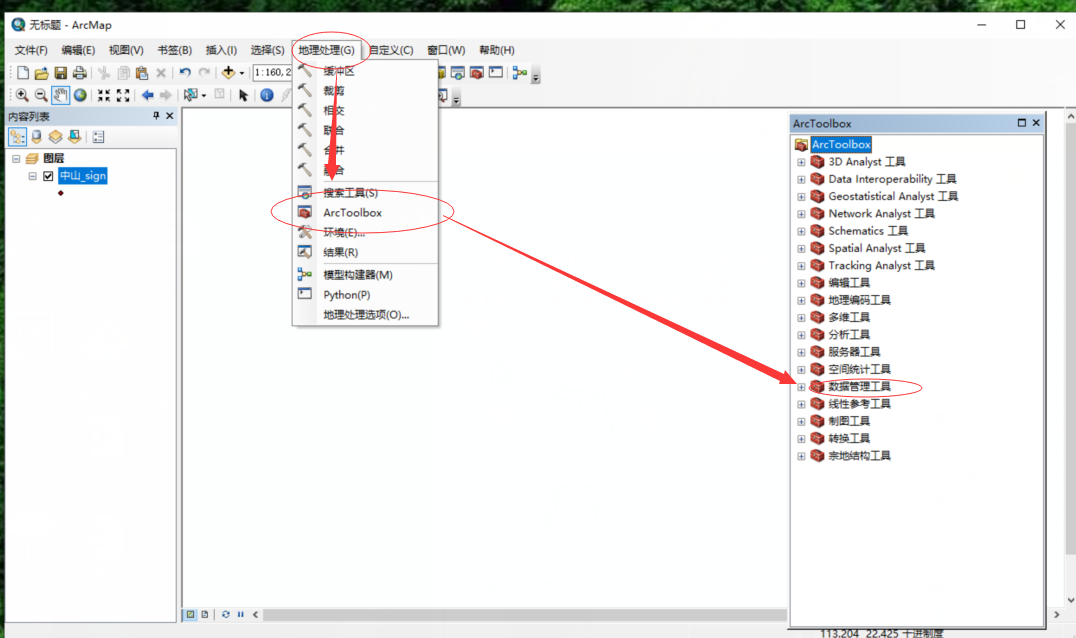

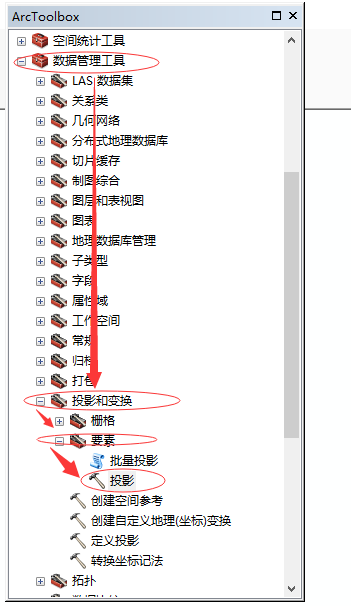

    3、地理处理-arctoolbox-数据管理工具-投影和变换-要素-投影


    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

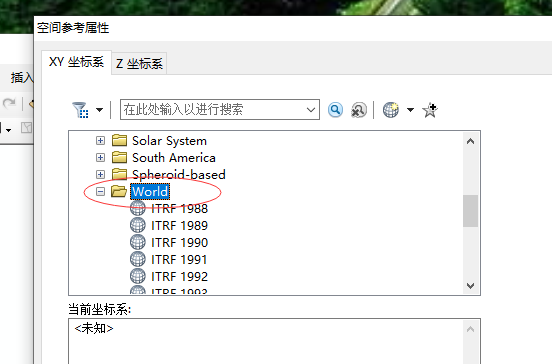

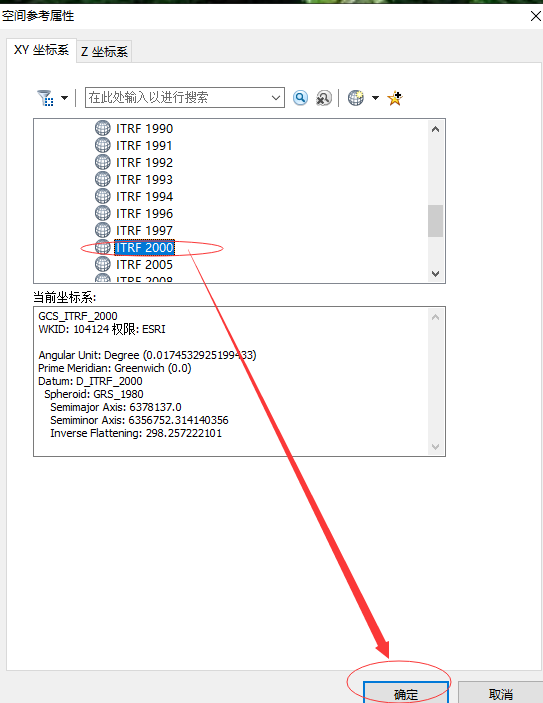

    4、WGS84坐标转换为地理坐标系-world-ITRF2000


    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

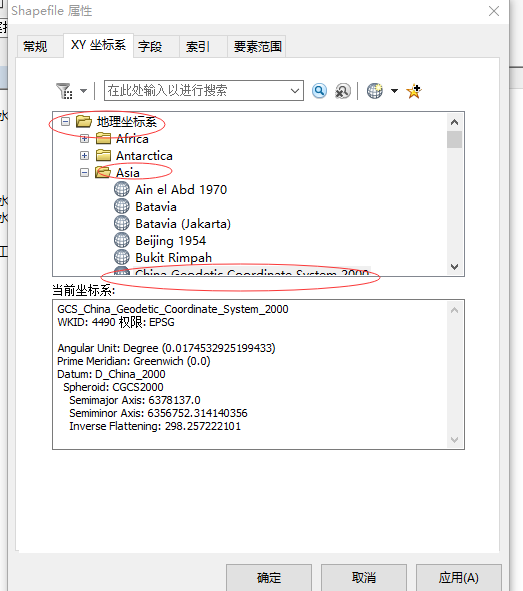

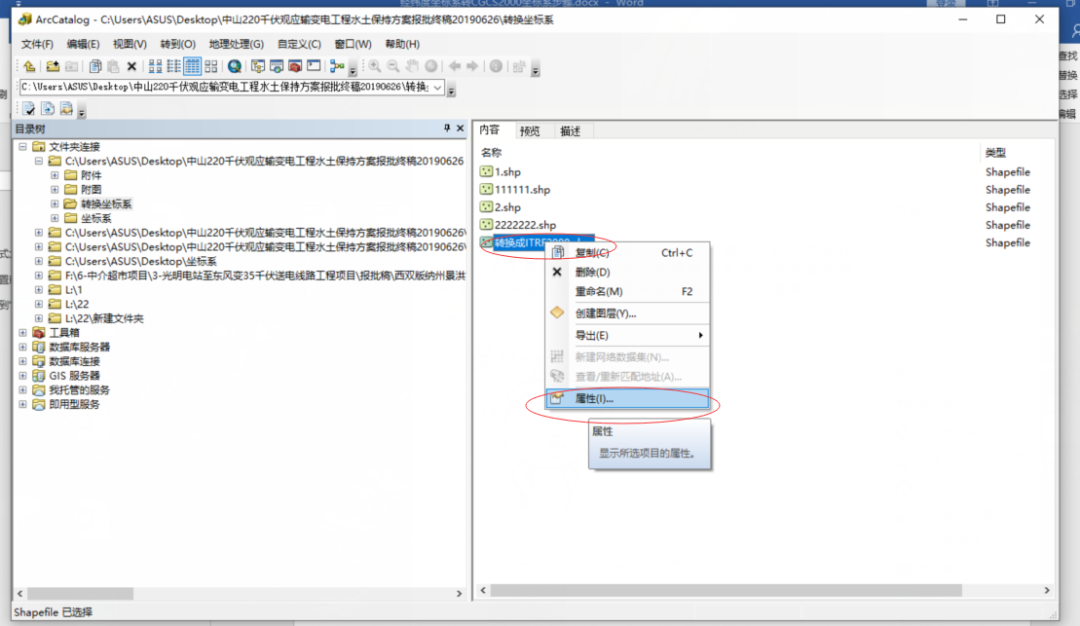

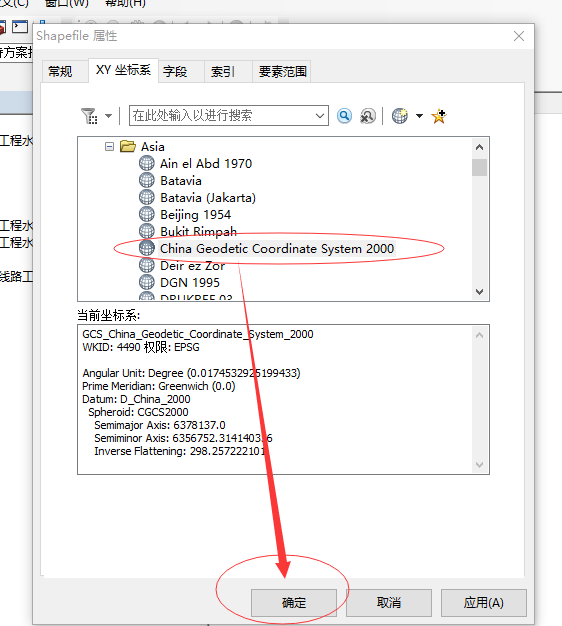

    5、打开ArcCatalog,找到上一步中已经成ITRF2000坐标系的shp文件,单击右键-属性,将图层坐标重新定义成GCGS2000地理坐标系


    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

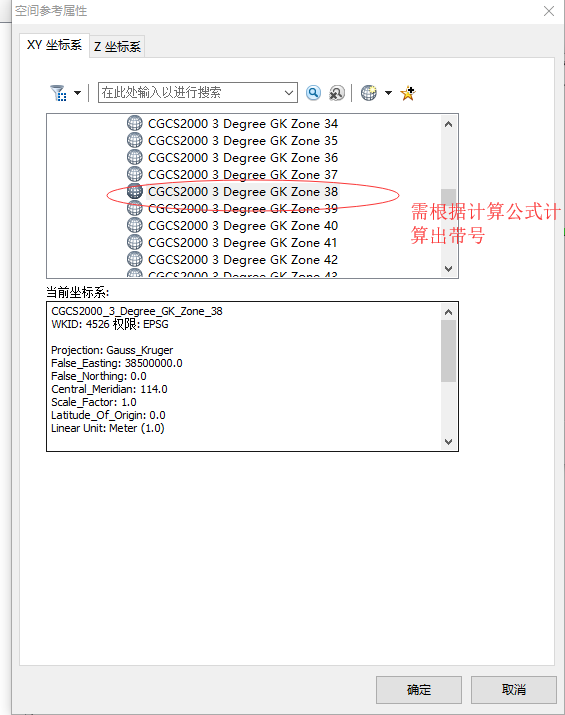

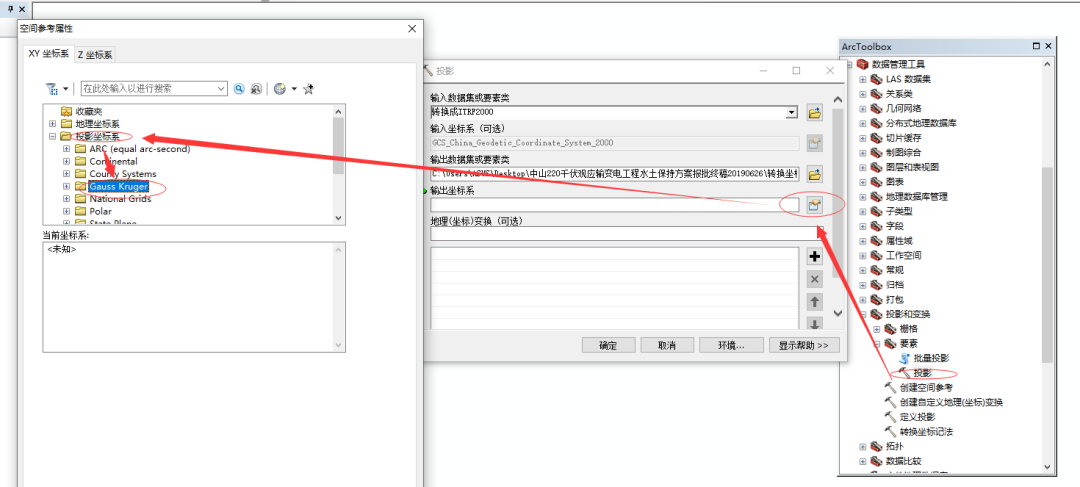

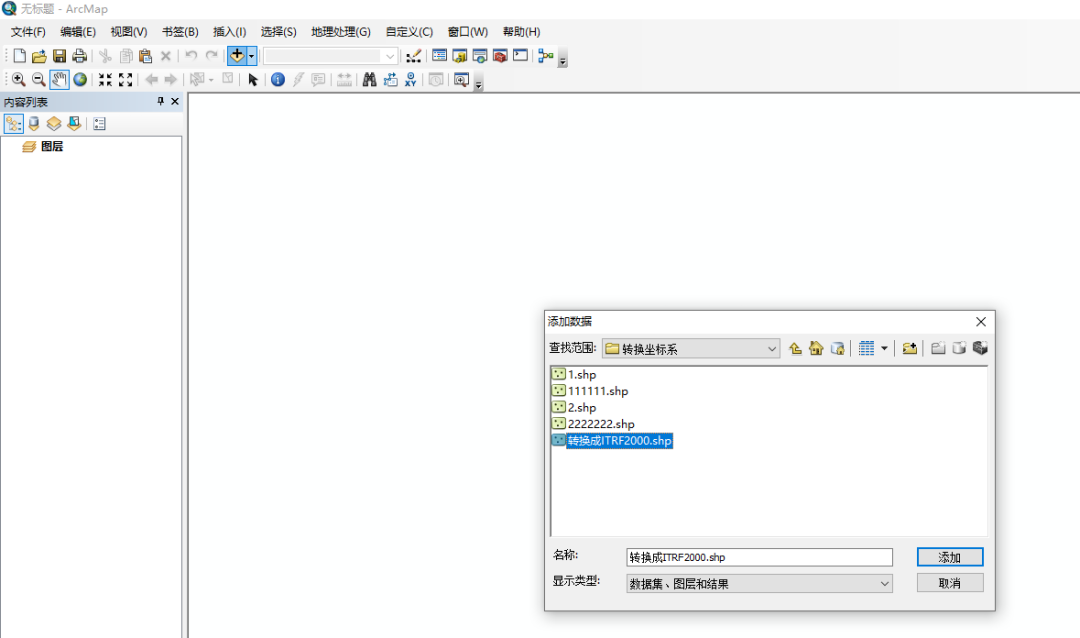

    6、重新打开arcmap,重新打开已经重新定义坐标系的shp文件,按照地理处理-arctoolbox-数据管理工具-投影和变换-要素-投影


    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

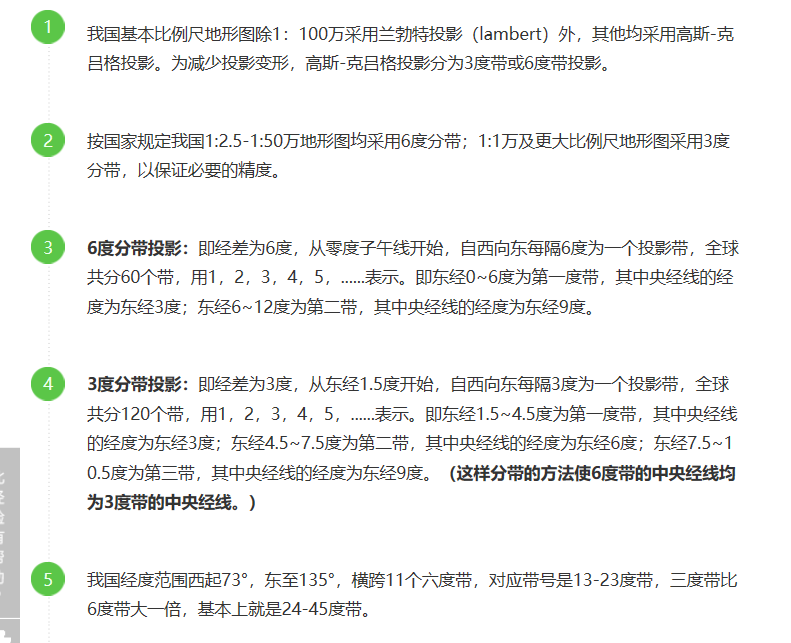

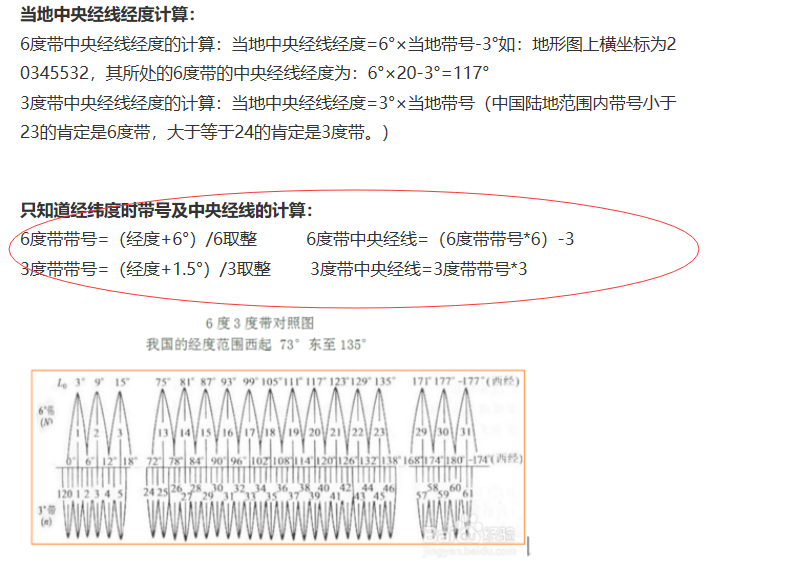

    7、关于带号计算方法


    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

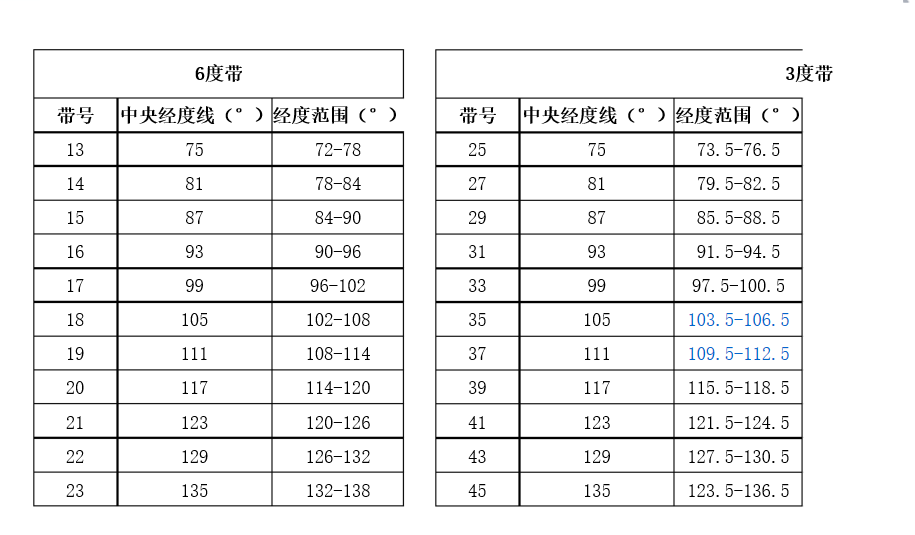

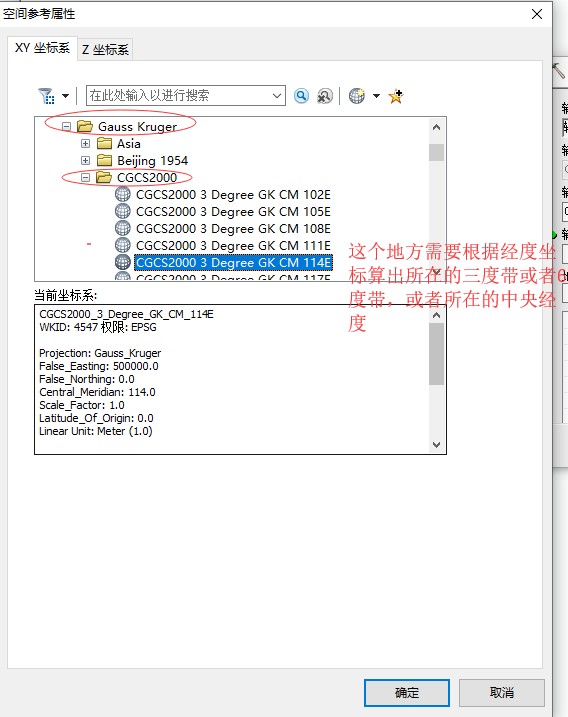

    如果不用带带号的,采用所在区域中央经度,


    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

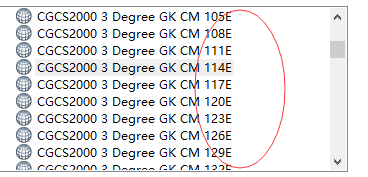

    均为3度带中央经度线

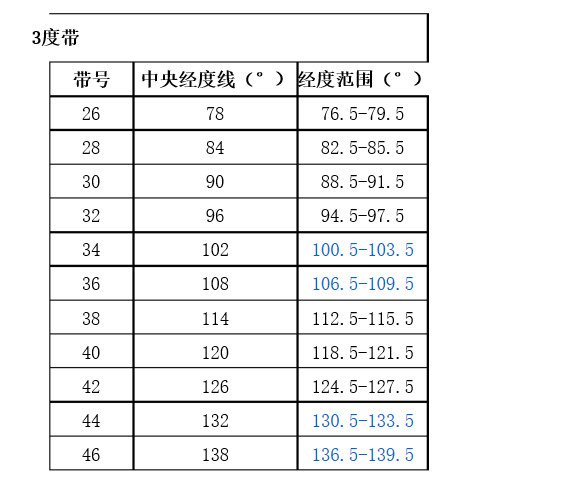

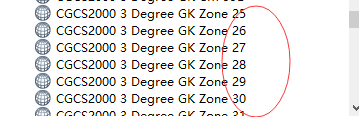

    如果前面加带号,采用6度带或三度带带号,


    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    均为三度带带号


    8、计算

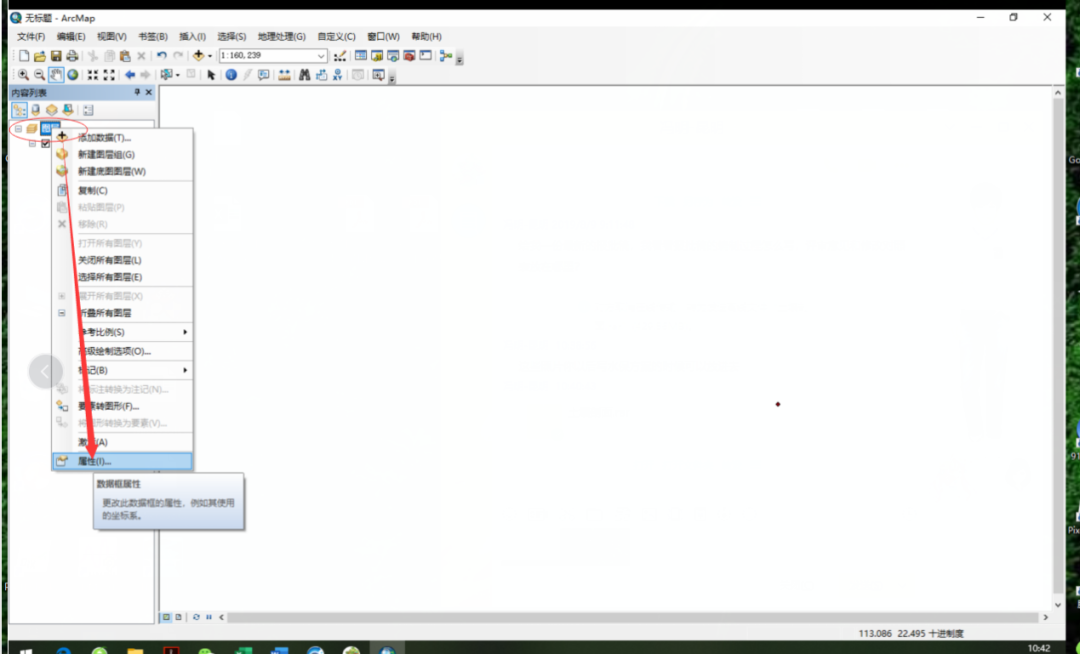

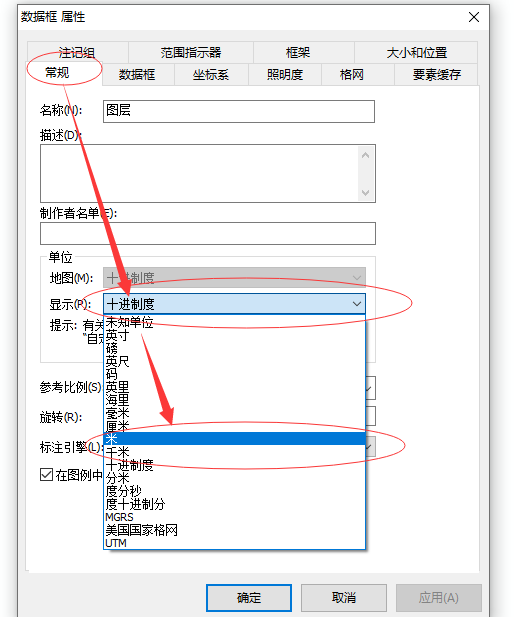

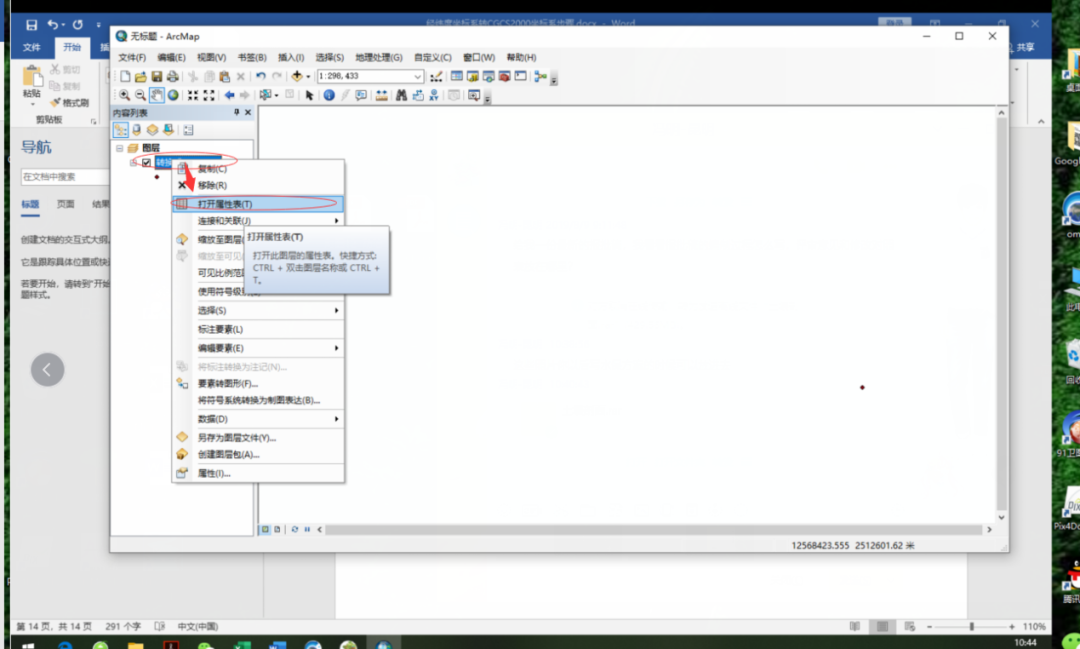

    上一步将GCGS2000地理坐标系转换为GCGS2000投影坐标系后,打开上一步转换成投影坐标系后的shp文件,单击图层,右键属性,常规里,将十进制单位改成米。

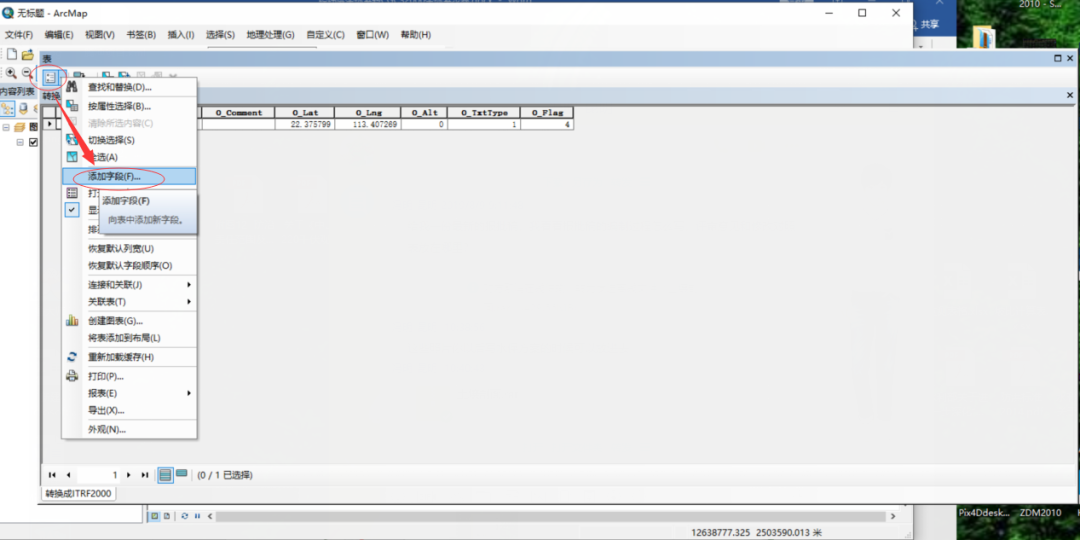

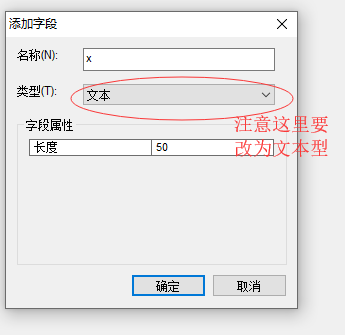

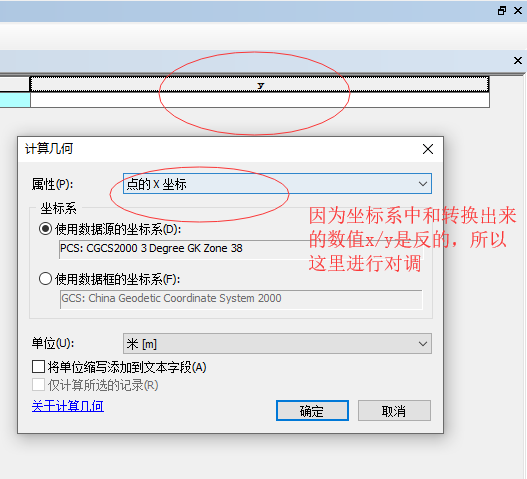

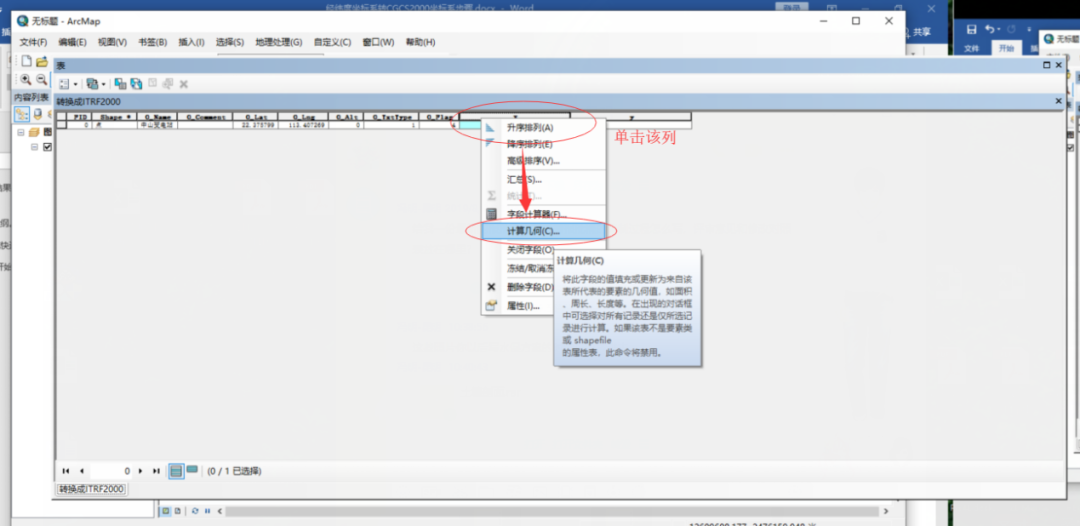

    再右键单击shp图层,打开属性表,添加字段,添加x,y坐标字段


    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤


    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤


    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

    经纬度WGS84地理坐标系转换成CGCS2000坐标系步骤

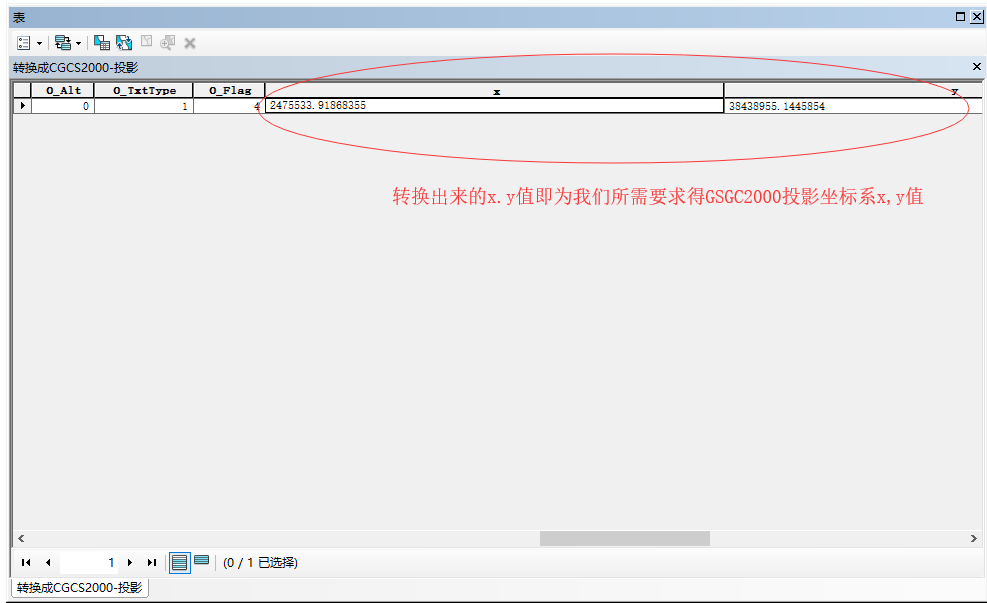

    这里需要注意一个事项,前面我们在选带号是,有带带号,也有没带带号,如果带带号,那么计算出来的y(对应经度)是8位,如果不带带号,对应的y(对应经度)是6位;x(对应纬度)是7位,不变。
