使用Arcgis批量或手动点选提取DSM高程点教程

    提前高程点有两种比较快捷和简单的方法,一种是使用EPS提取高程,提取方法可参照小编之前的文章(传送门:《EPS提取高程点教程》),另外一种就是小编今天要说的使用Arcgis提取高程。

    两种方法各有优缺点,EPS操作可视化程度好,手动点选高程较为方便,但是软件不稳定。Arcgis比较稳定,但是不易操作。

    下面教大家如何使用Arcgis提取DSM高程。

    01
    批量提取

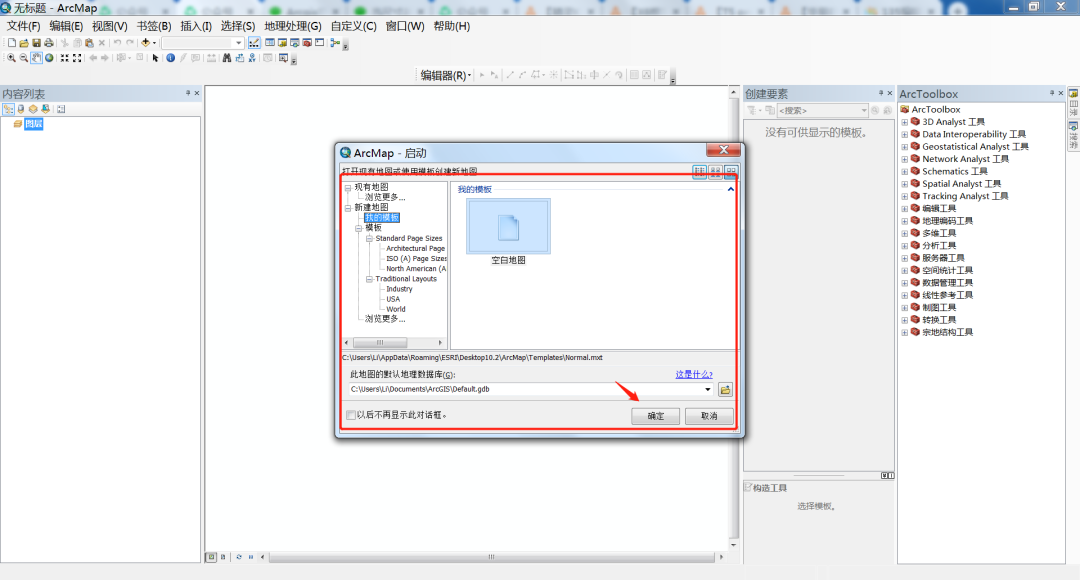

    1、启动ArcMap软件,新建一个空白地图

    使用Arcgis批量或手动点选提取DSM高程点教程

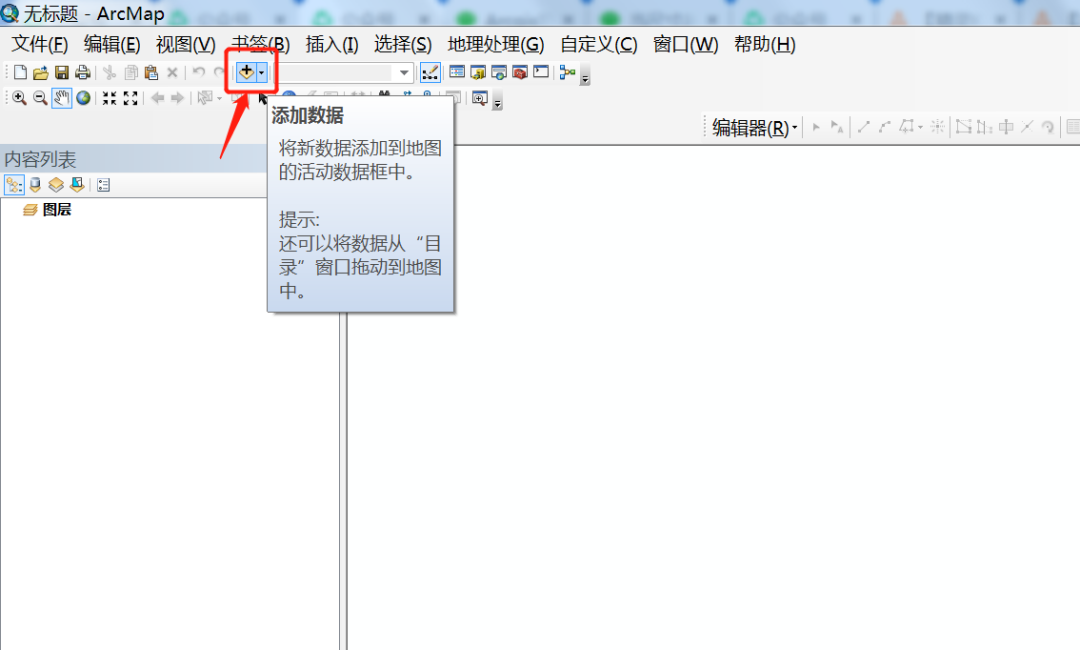

    2、点击“添加数据”

    使用Arcgis批量或手动点选提取DSM高程点教程

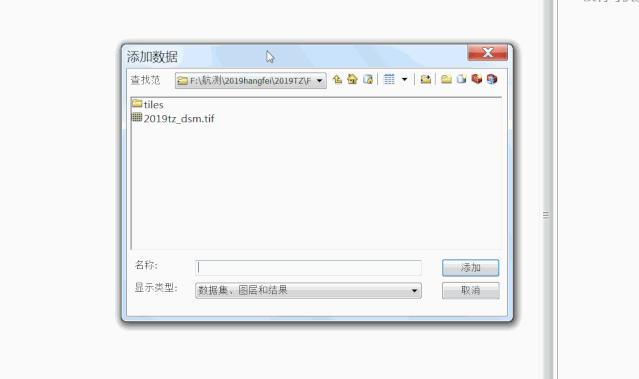

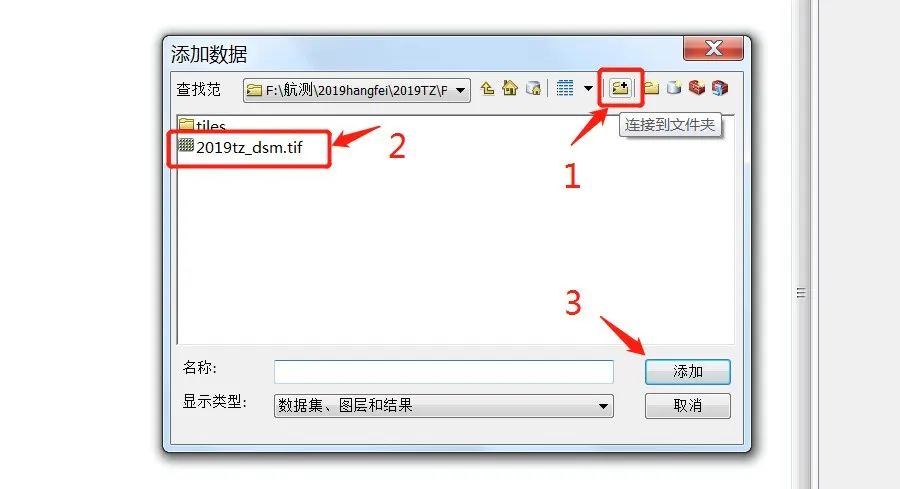

    3、在弹出的添加数据界面里,首先点击“连接到文件夹”,连接到对应的存放DSM数据的文件夹,再选择对应的DSM数据文件,最后点击添加。

    使用Arcgis批量或手动点选提取DSM高程点教程
    使用Arcgis批量或手动点选提取DSM高程点教程

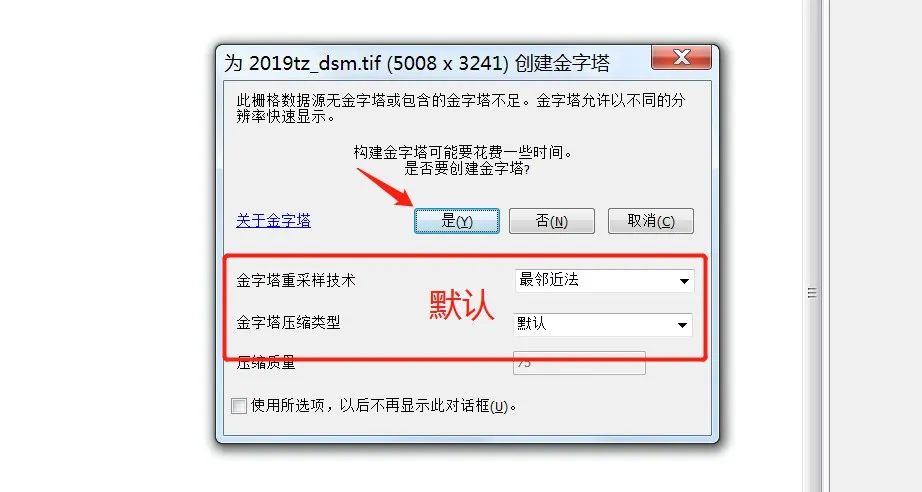

    4、选择“是”。

    使用Arcgis批量或手动点选提取DSM高程点教程

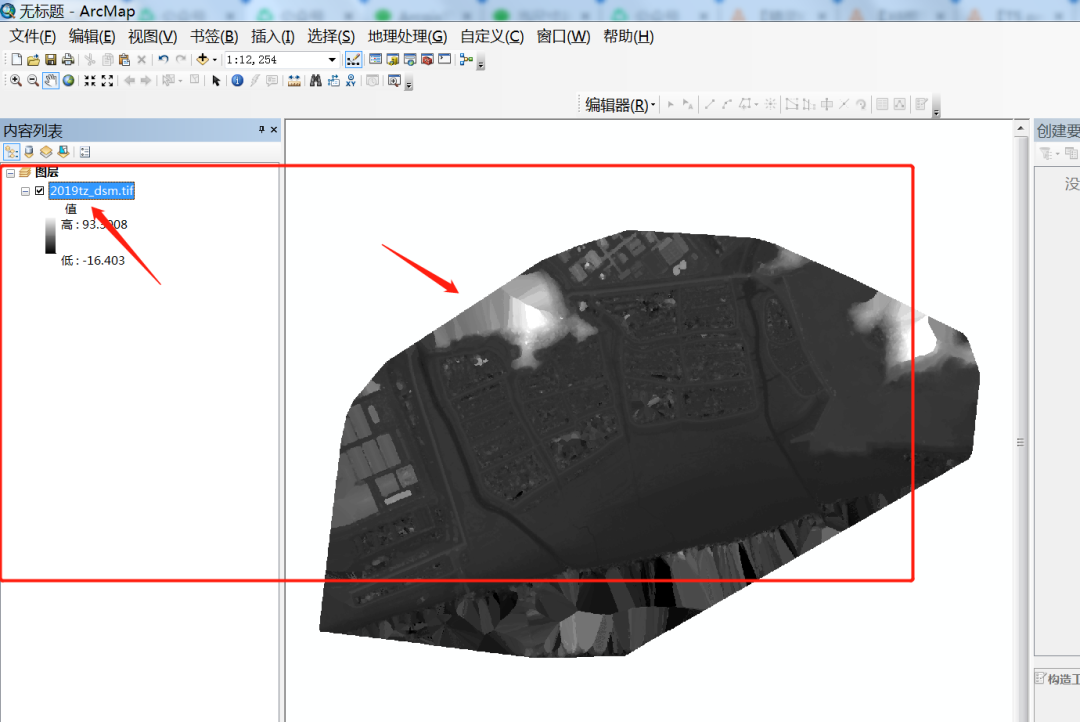

    5、在软件主界面可以看到,DSM数据已经成功加载。

    使用Arcgis批量或手动点选提取DSM高程点教程

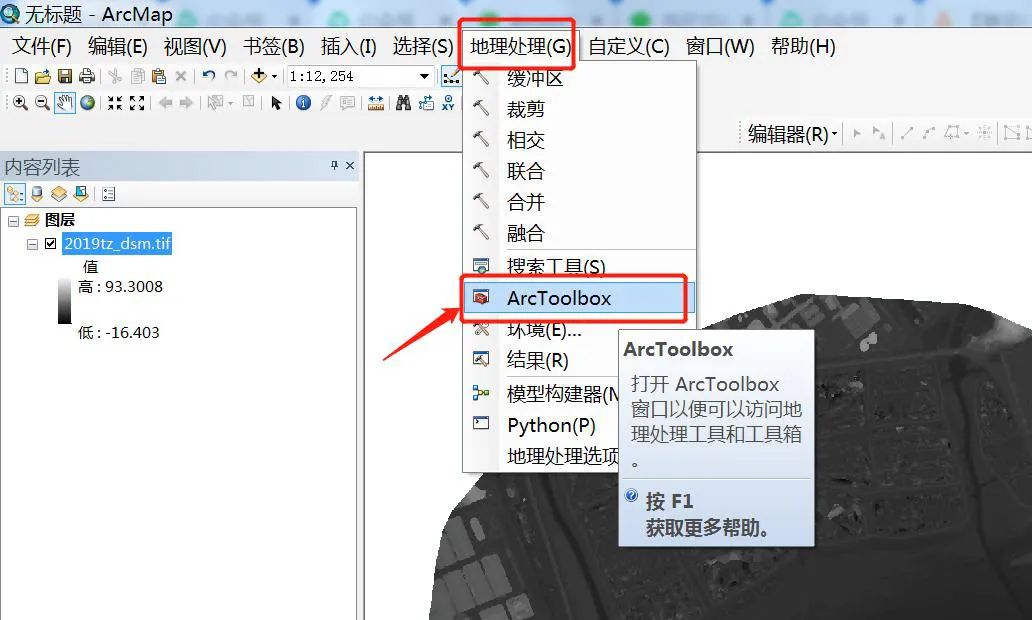

    6、点击“地理处理”工具栏,选择“ArcToolbox”工具。

    使用Arcgis批量或手动点选提取DSM高程点教程

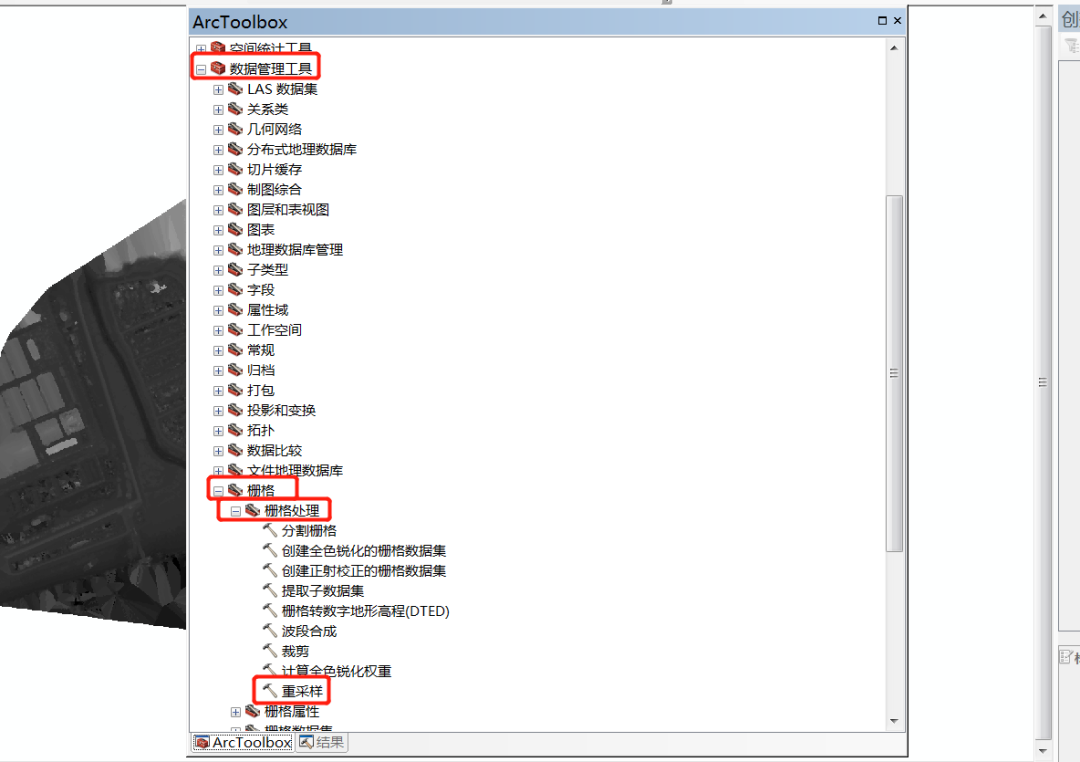

    7、在ArcToolbox列表里,依次选择“数据管理工具”-“栅格”-“栅格处理”-“重采样”。

    使用Arcgis批量或手动点选提取DSM高程点教程

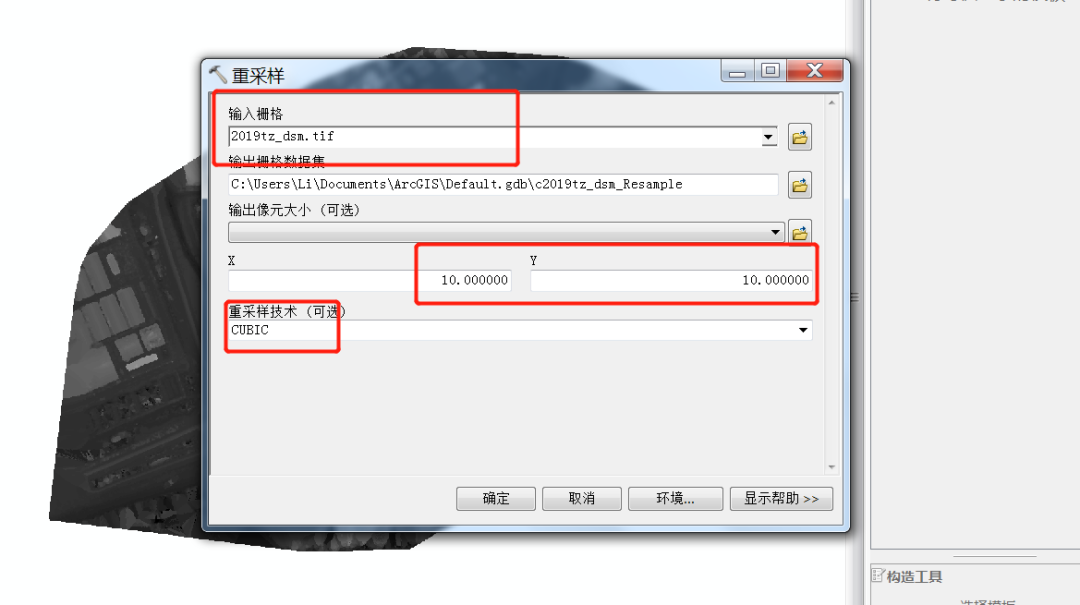

    8、在弹出的重采样界面里,输入栅格选择对应的DSM数据文件;输入XY值,选择输入高程点的密度;重采样技术选择CUBIC。点击确定

    使用Arcgis批量或手动点选提取DSM高程点教程

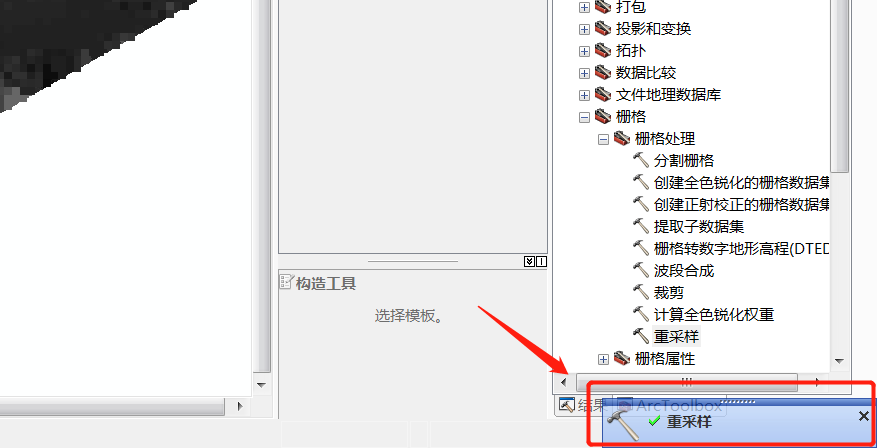

    9、待左下角提示重采样完成即可。

    使用Arcgis批量或手动点选提取DSM高程点教程

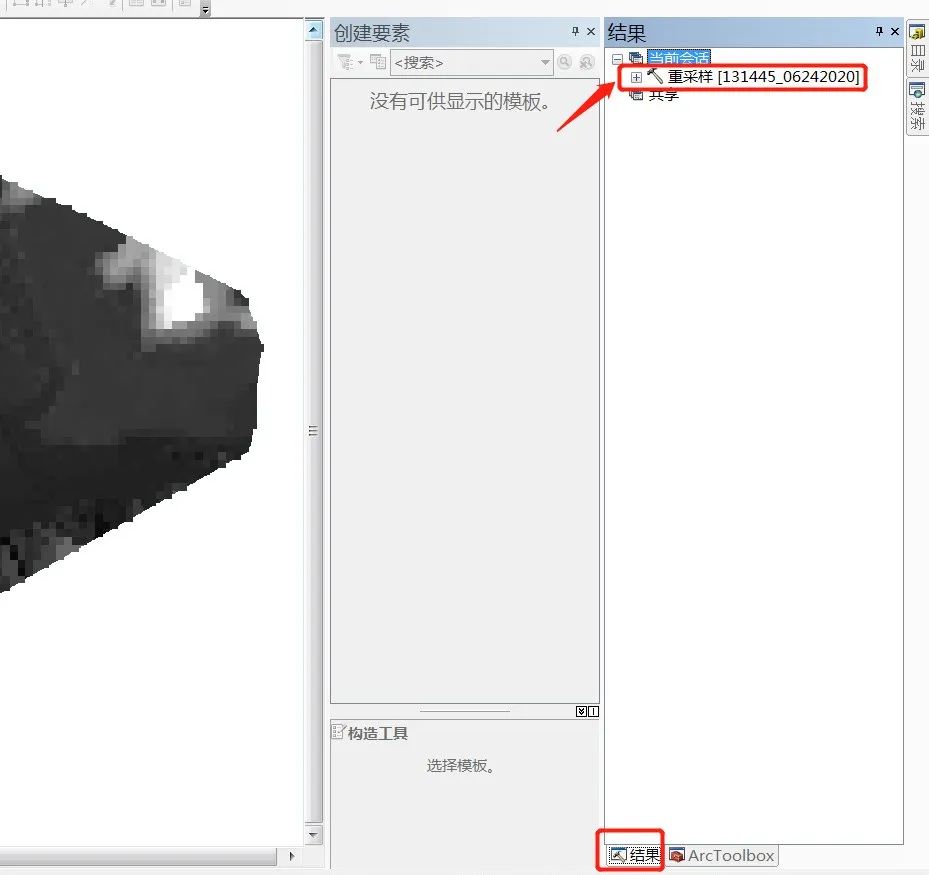

    或者在结果列表里,重采样前面有个锤子图标及表示重采样完成。

    使用Arcgis批量或手动点选提取DSM高程点教程

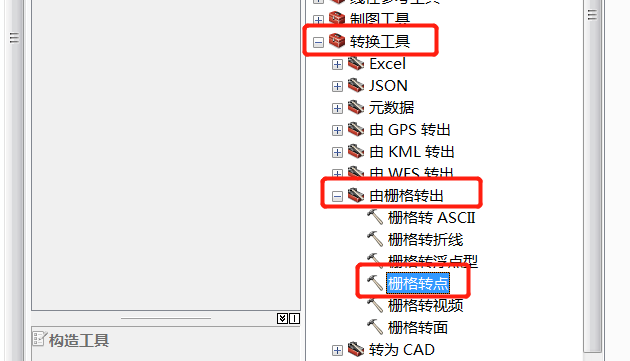

    10、再次在ArcToolbox,选择“转换工具”-“由栅格转出”-“栅格转点”。

    使用Arcgis批量或手动点选提取DSM高程点教程

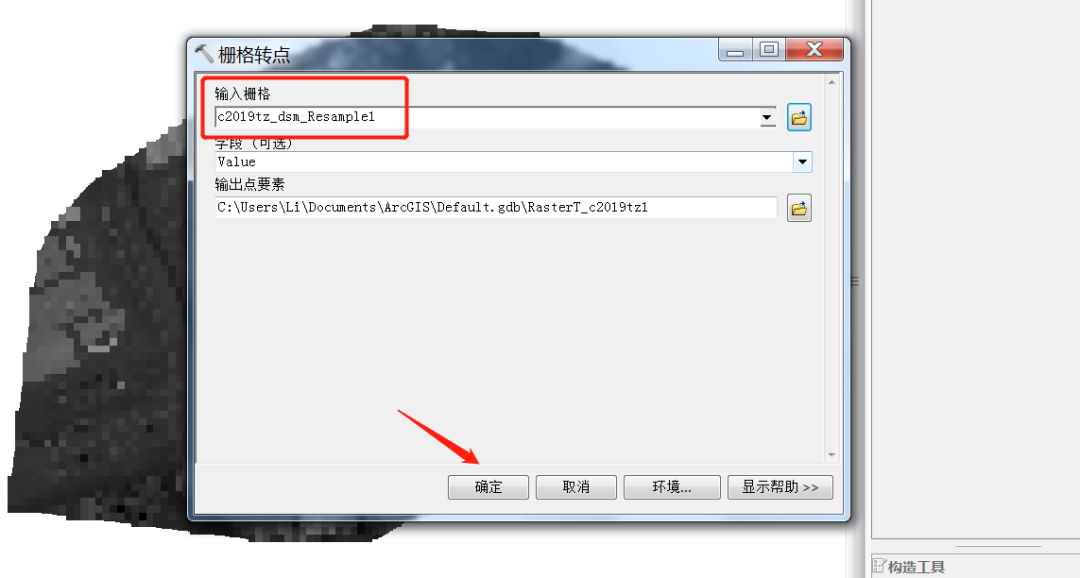

    11、在弹出的栅格转点界面里,输入栅格里选择重采样后数据文件。点击确定。

    使用Arcgis批量或手动点选提取DSM高程点教程

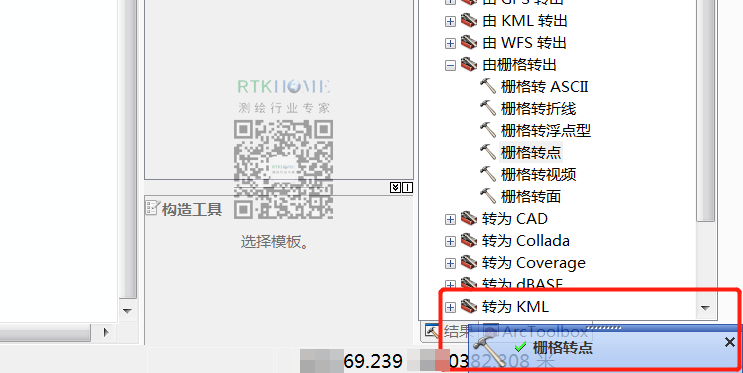

    12、待左下角提示栅格转点完成后即可。

    使用Arcgis批量或手动点选提取DSM高程点教程

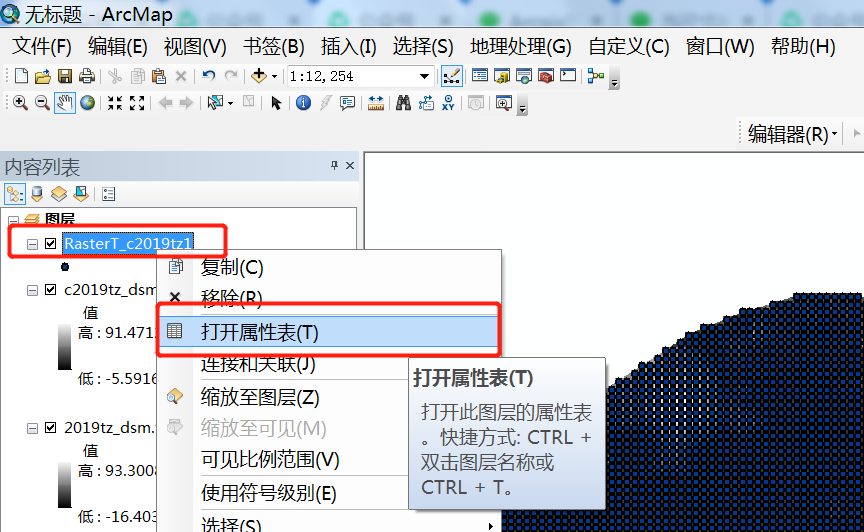

    13、右键栅格转点完成后的数据文件,选择“打开属性表”

    使用Arcgis批量或手动点选提取DSM高程点教程

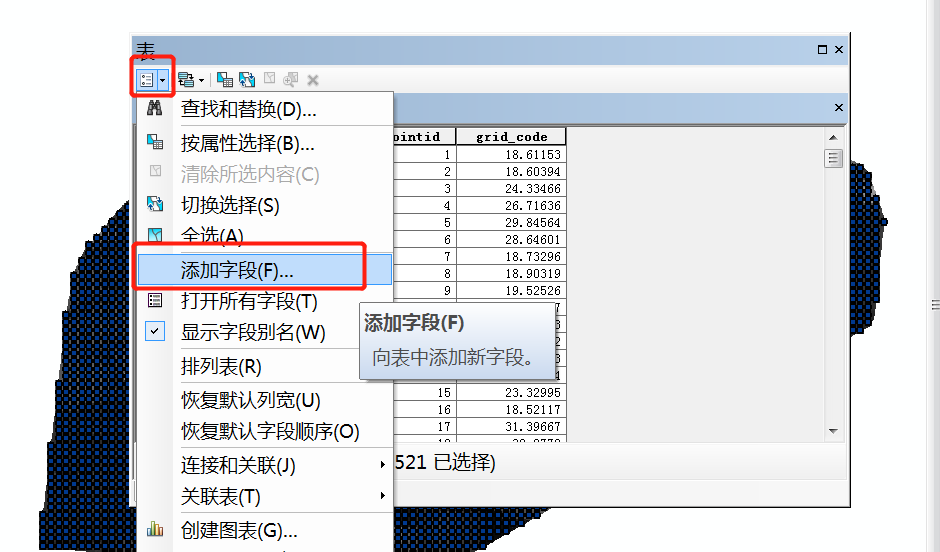

    14、添加字段

    使用Arcgis批量或手动点选提取DSM高程点教程

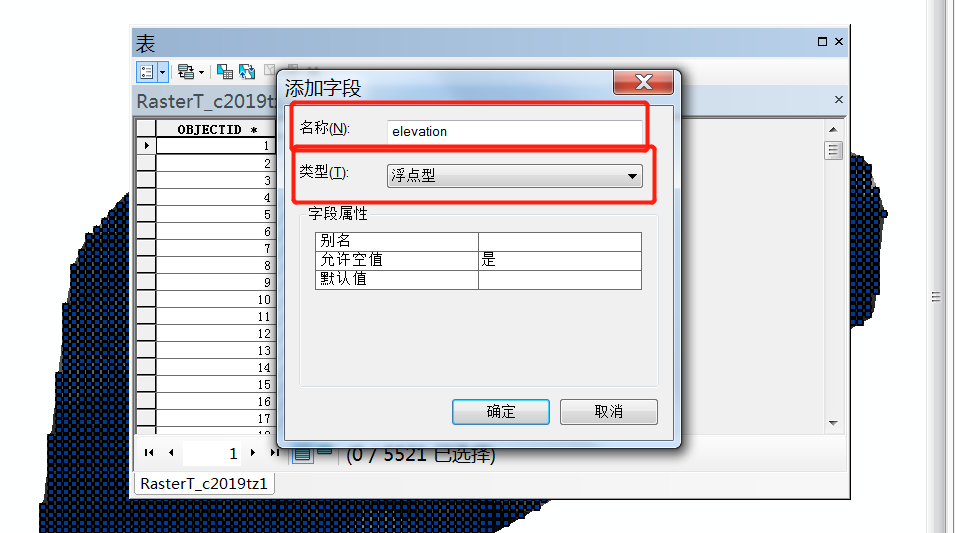

    15、名称输入“elevation”,类型选择浮点型,点击确定。

    使用Arcgis批量或手动点选提取DSM高程点教程

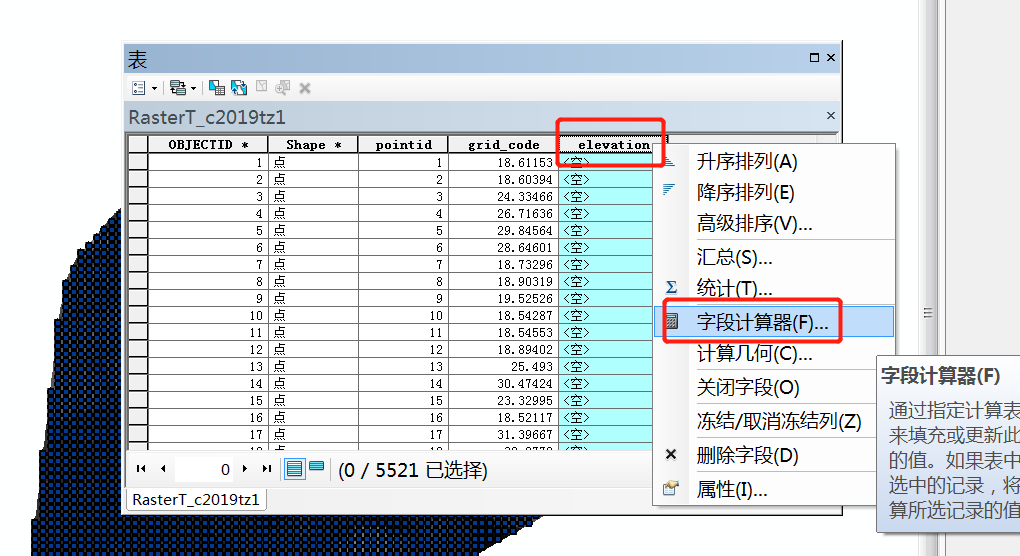

    16、选中elevation这一列,然后右键,选择字段计算器。

    使用Arcgis批量或手动点选提取DSM高程点教程

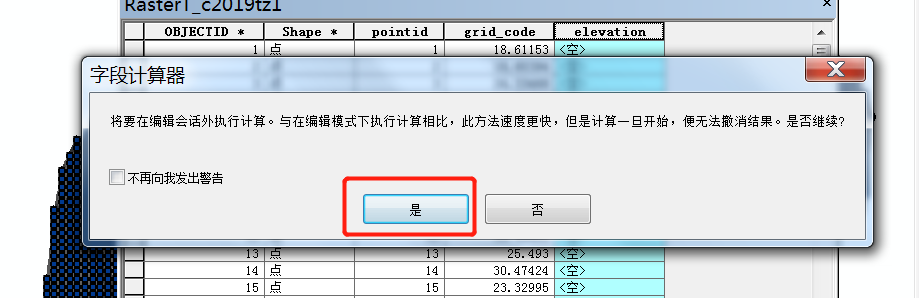

    17、选择“是”

    使用Arcgis批量或手动点选提取DSM高程点教程

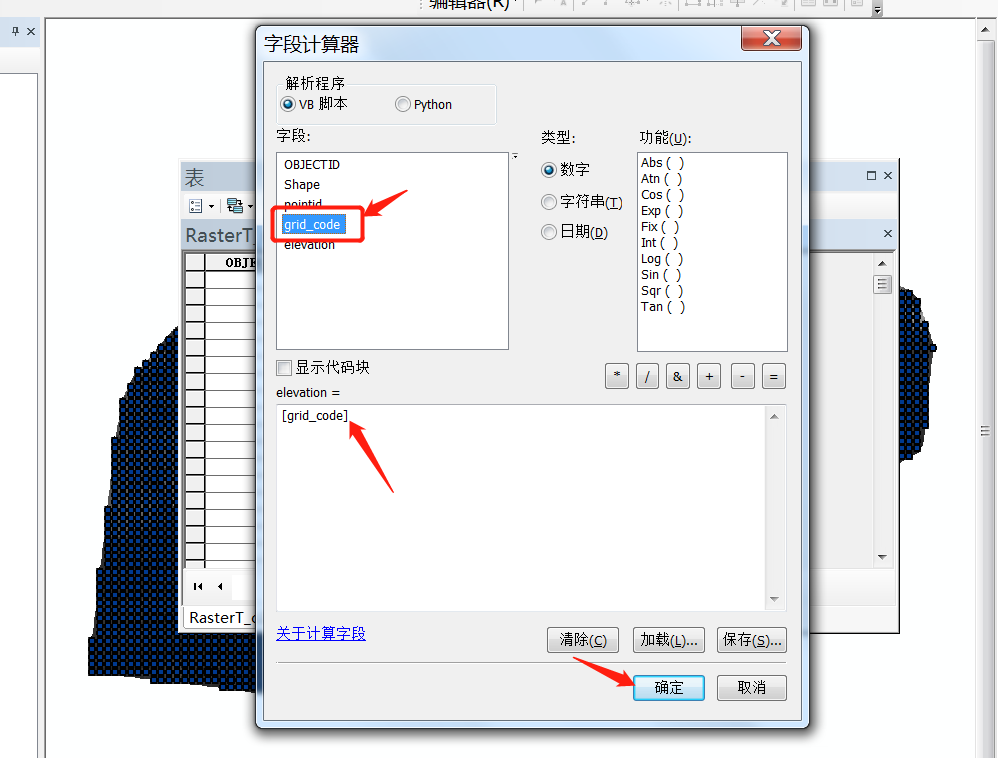

    18、字段列表里,双击“gird_code”字段,待下方输入框内显示“[gird_code]”,最后点击确定。

    使用Arcgis批量或手动点选提取DSM高程点教程

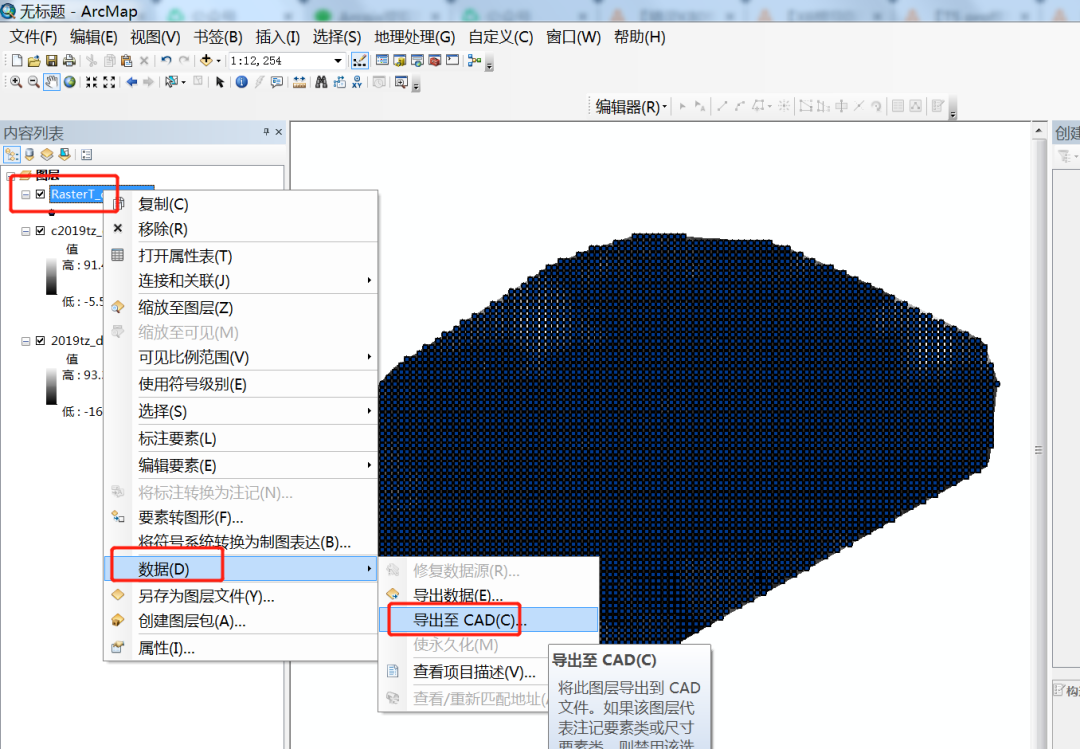

    19、计算完成后,右键栅格转点完成后的数据文件,选择“数据”-“导出至CAD”。

    使用Arcgis批量或手动点选提取DSM高程点教程

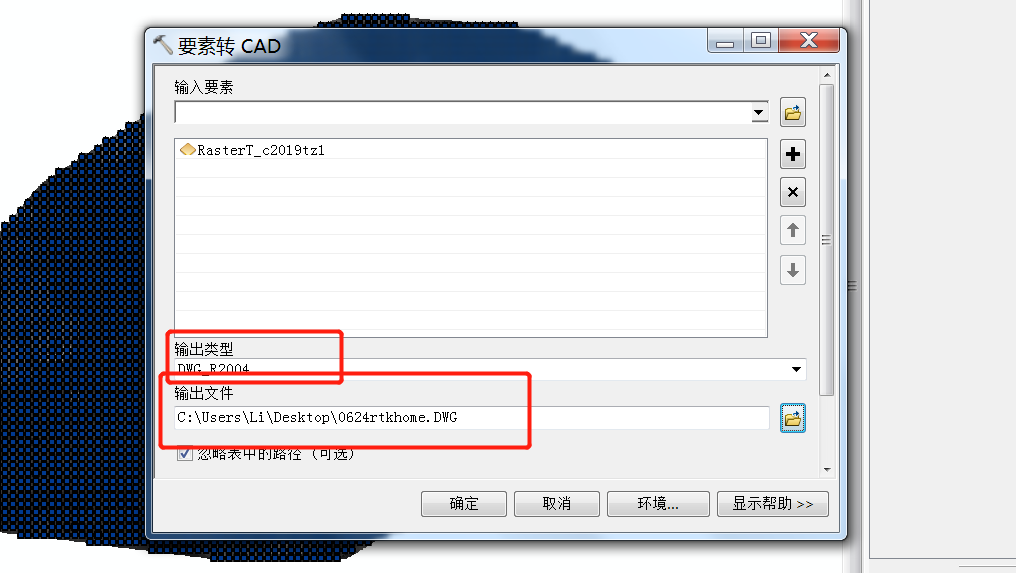

    20、输出类型选择“DWG_R2004”,选择保存路径即可。

    使用Arcgis批量或手动点选提取DSM高程点教程

    02
    按点提取

    因为批量提取高程,点的间隔及覆盖地区是按照软件自动平均计算的,可能我们需要高程点的地方却刚好没有覆盖上高程点,这个时候就需要我们手动来选择并提取这部分的高程值。

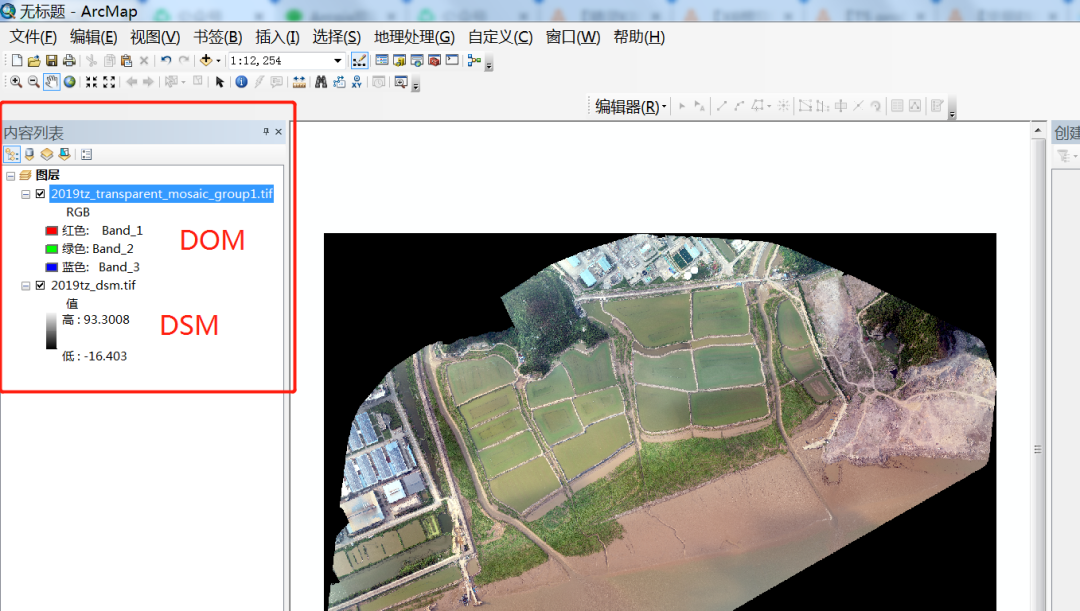

    1、打开ArcMap软件,加载DOM和DSM

    使用Arcgis批量或手动点选提取DSM高程点教程

    2、点击工具栏“目录”,打开目录界面

    使用Arcgis批量或手动点选提取DSM高程点教程

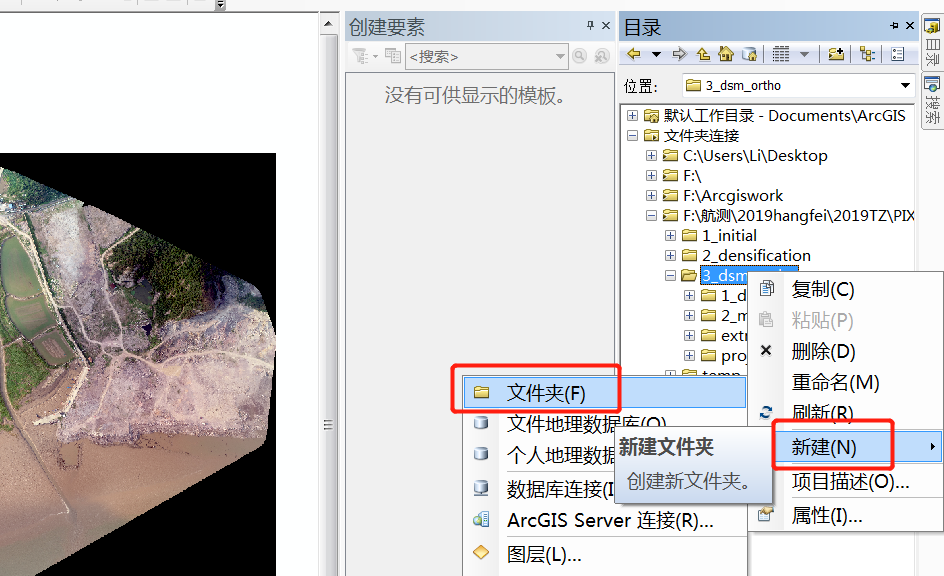

    3、在目录界面,选择一个路径(建议与DSM/DOM在一个路径里),然后右键,选择新建-文件夹,输入文件夹名称保存即可。

    使用Arcgis批量或手动点选提取DSM高程点教程

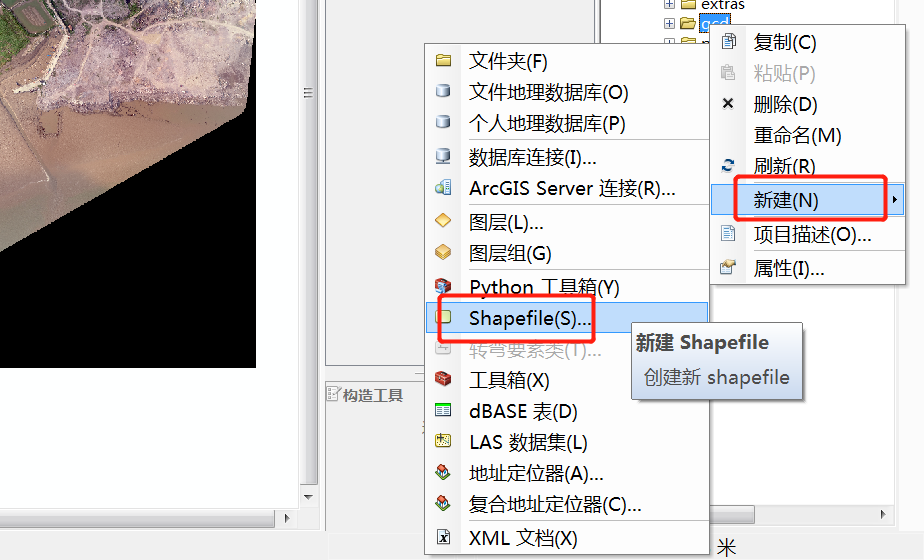

    4、右键刚刚新建的文件夹,选择新建-Shapefile。

    使用Arcgis批量或手动点选提取DSM高程点教程

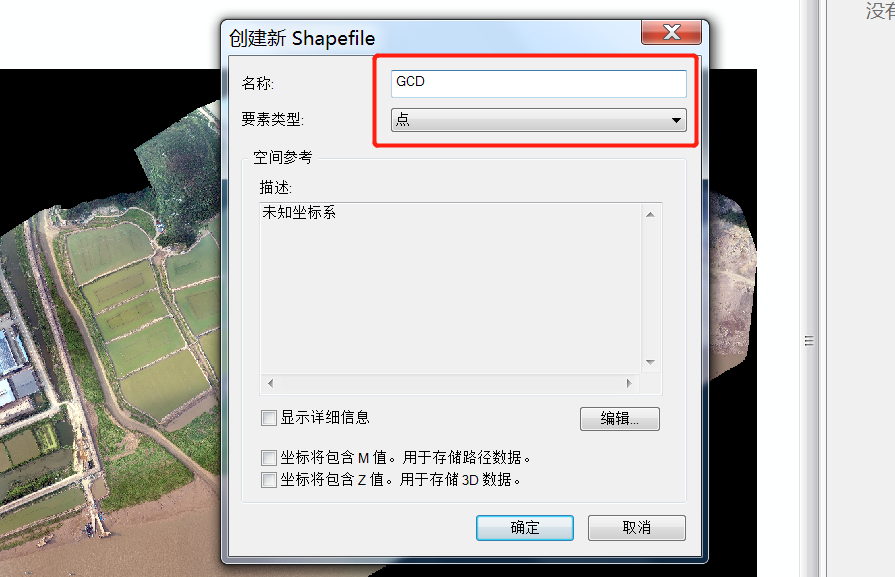

    5、名称可以输入GCD,要素类型默认为“点”即可。

    使用Arcgis批量或手动点选提取DSM高程点教程

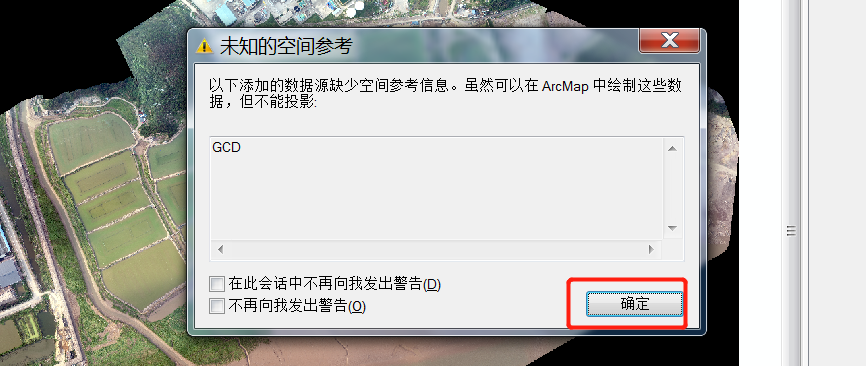

    6、点击确定

    使用Arcgis批量或手动点选提取DSM高程点教程

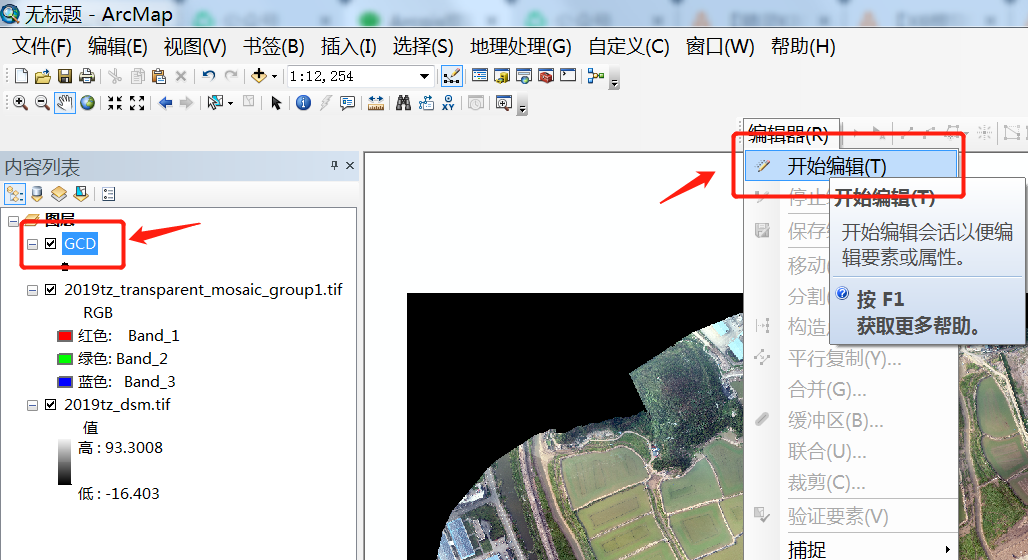

    7、点击编辑器,选择开始编辑。

    使用Arcgis批量或手动点选提取DSM高程点教程

    8、再次点击编辑器,选择“编辑窗口”-“创建要素”。

    使用Arcgis批量或手动点选提取DSM高程点教程

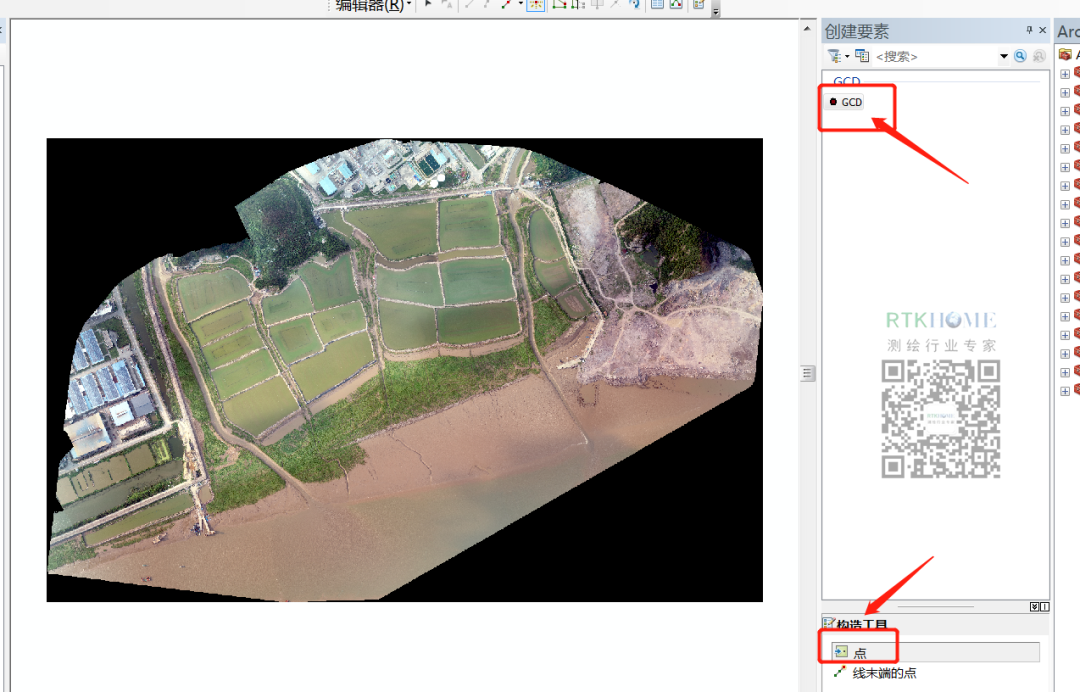

    9、创建要素列表选择新建的shapefile文件,构造工具选择点。

    使用Arcgis批量或手动点选提取DSM高程点教程

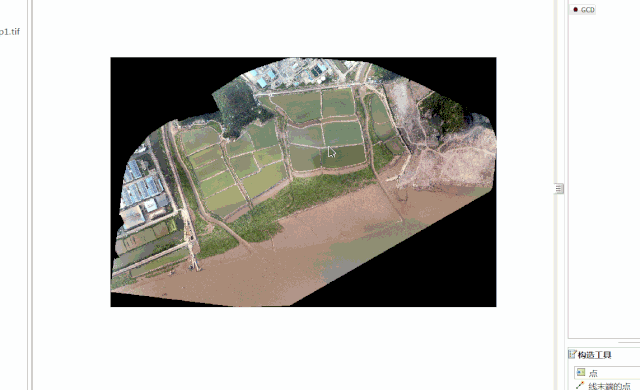

    10、在DOM图上点出需要区域的高程点

    使用Arcgis批量或手动点选提取DSM高程点教程

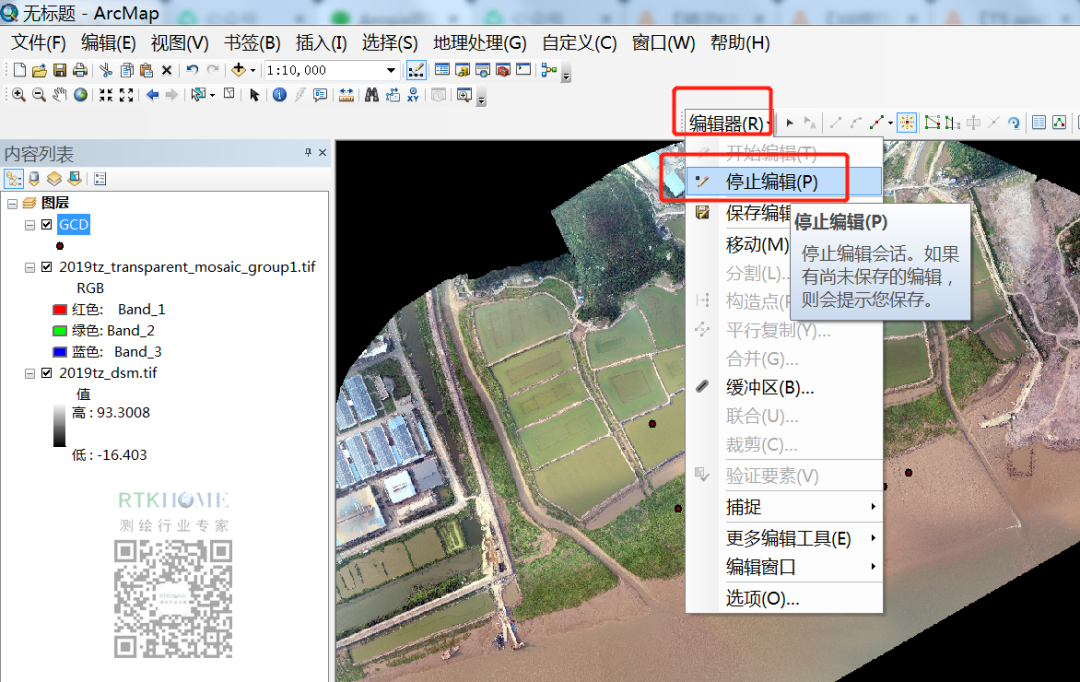

    11、标记完成后,再次点击编辑器,选择停止编辑。

    使用Arcgis批量或手动点选提取DSM高程点教程

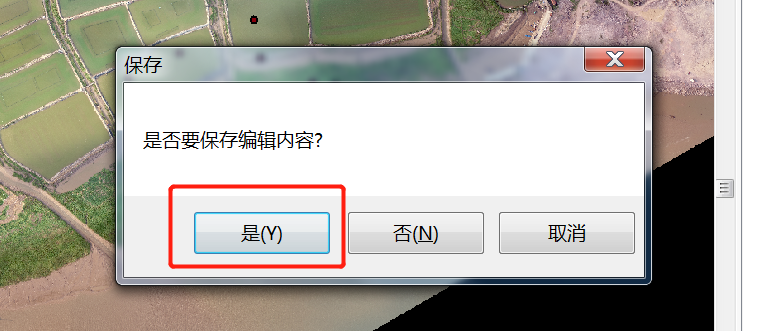

    12、选择是

    使用Arcgis批量或手动点选提取DSM高程点教程

    13、右键新建的图层,选择“打开属性表”

    使用Arcgis批量或手动点选提取DSM高程点教程

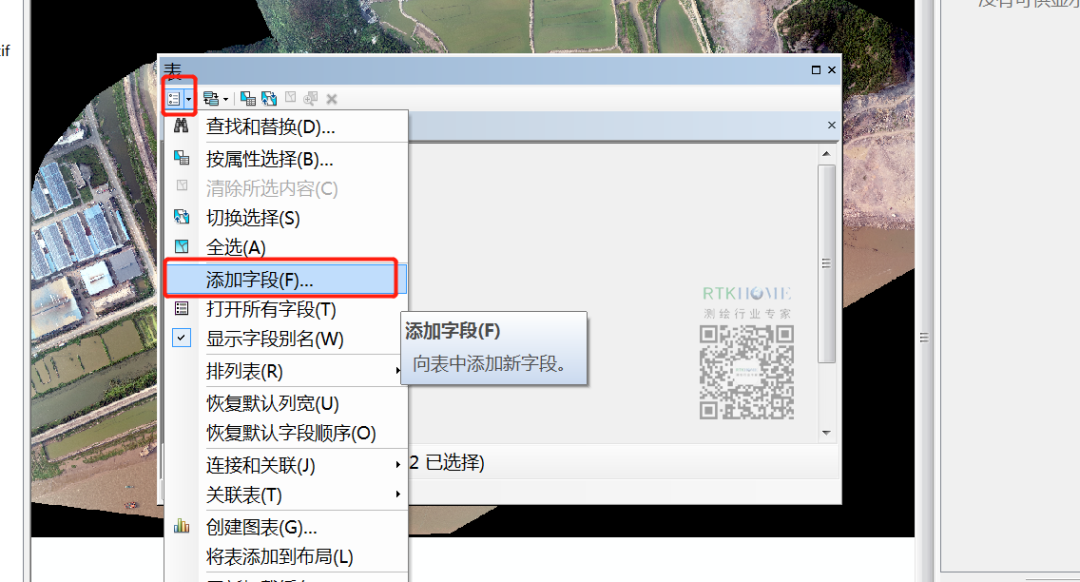

    14、选择添加字段

    使用Arcgis批量或手动点选提取DSM高程点教程

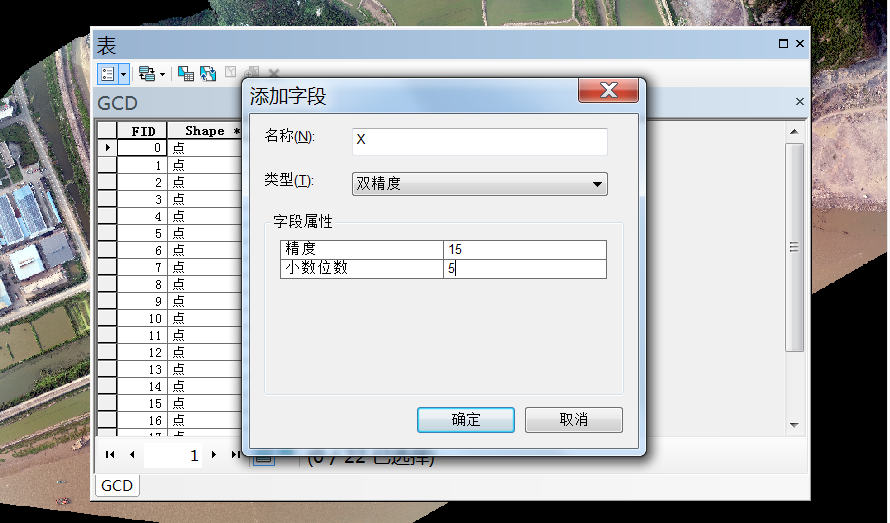

    15、名称输入X,类型选择“双精度”,精度输入15,小数位输入5。

    使用Arcgis批量或手动点选提取DSM高程点教程

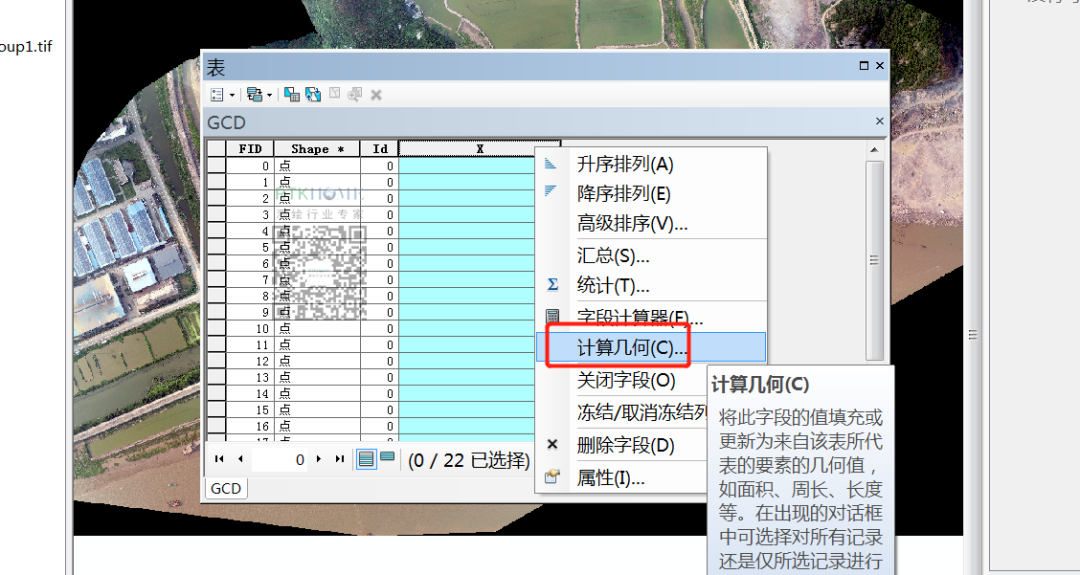

    16、选中X列,右键选择“计算几何”。

    使用Arcgis批量或手动点选提取DSM高程点教程

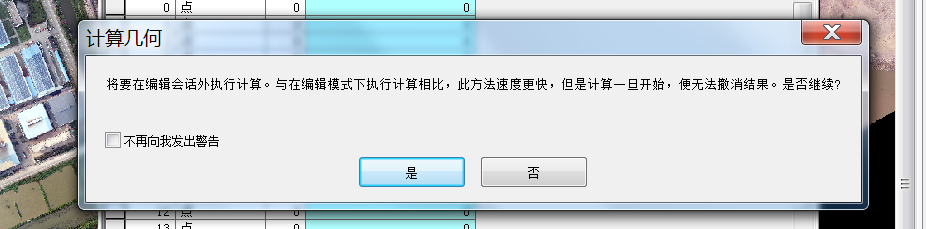

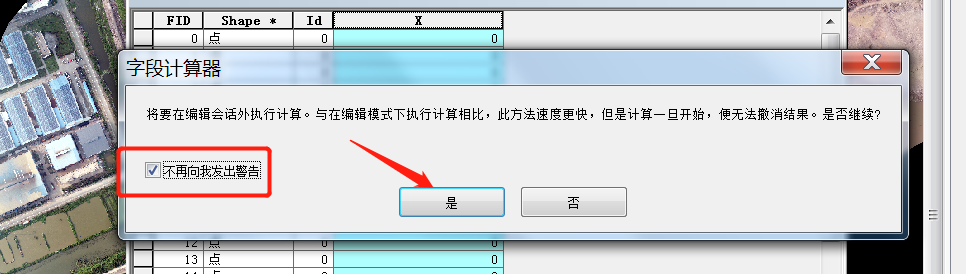

    17、选择“是”

    使用Arcgis批量或手动点选提取DSM高程点教程

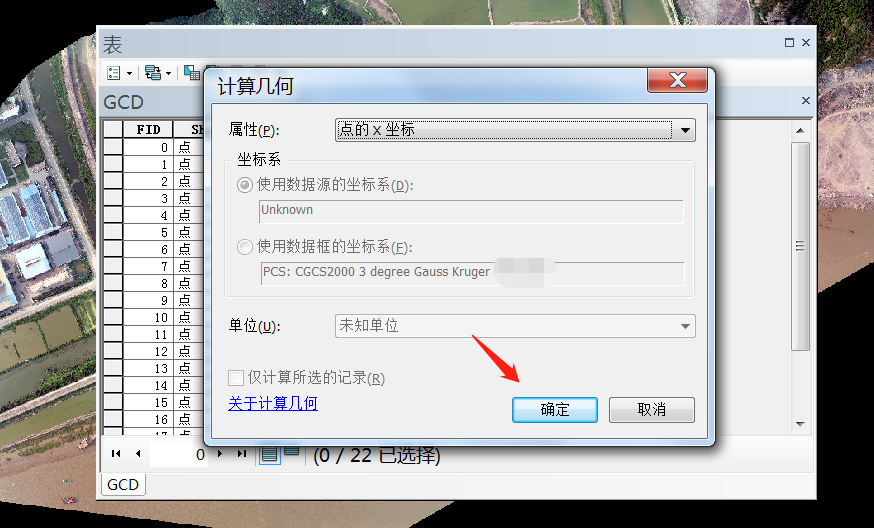

    18、属性默认“点的X坐标”,点击确定。

    使用Arcgis批量或手动点选提取DSM高程点教程

    19、点击是

    使用Arcgis批量或手动点选提取DSM高程点教程

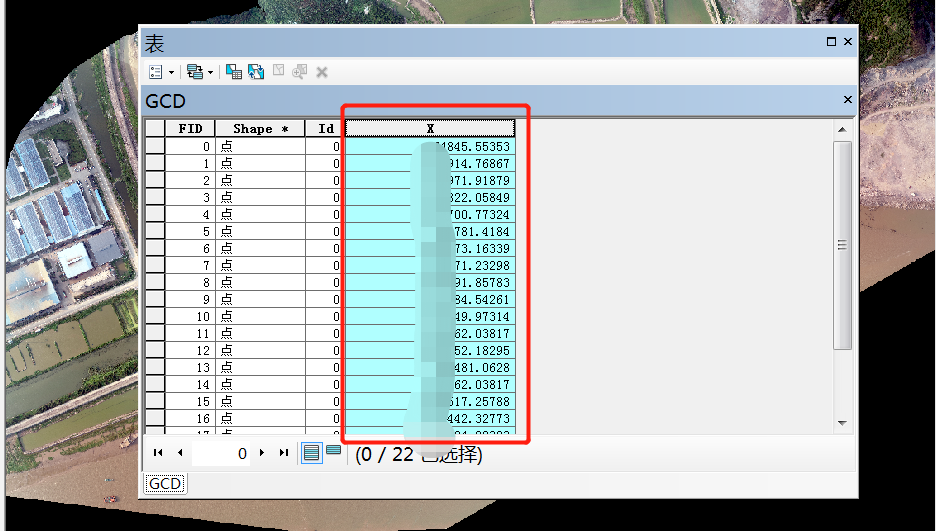

    20、X坐标已生成。

    使用Arcgis批量或手动点选提取DSM高程点教程

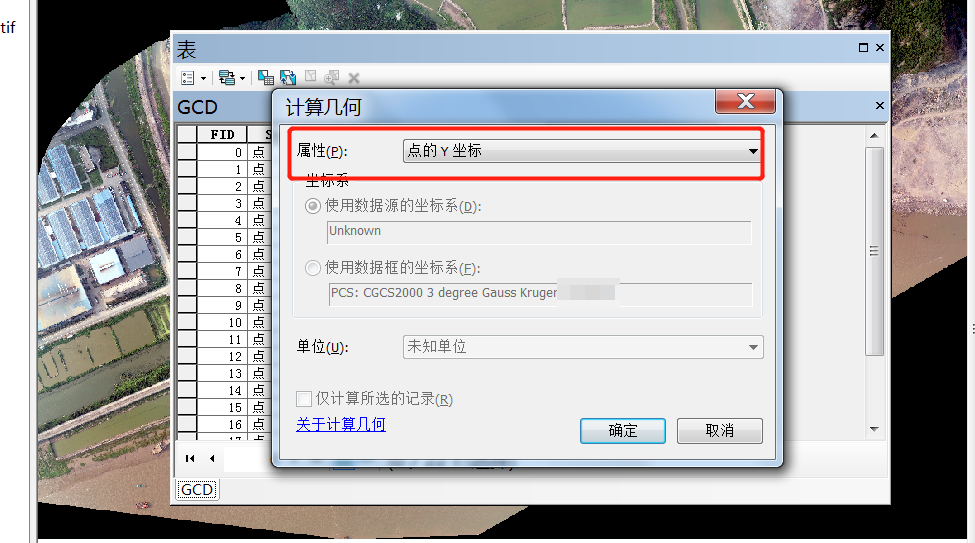

    21、按照同样的方法添加Y坐标,但是在计算几何界面,需要将属性改为“点的Y坐标”。

    使用Arcgis批量或手动点选提取DSM高程点教程

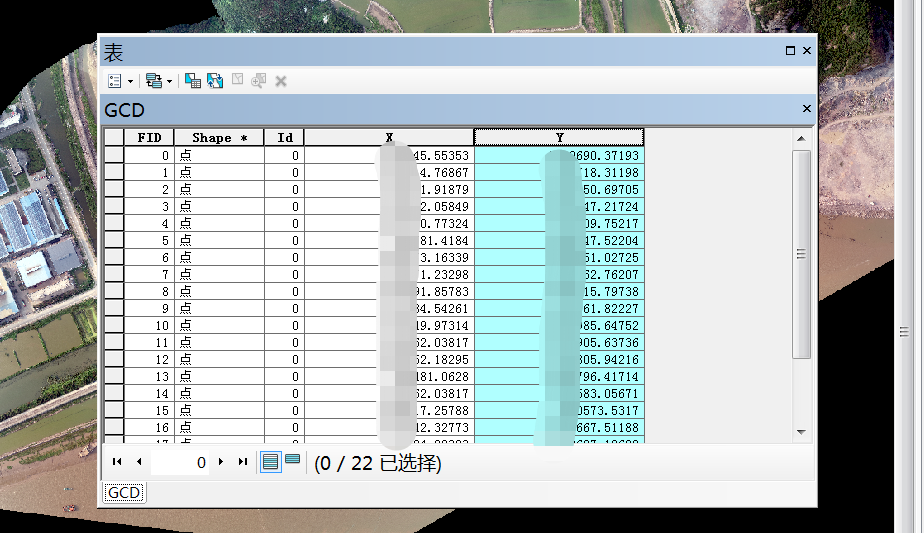

    22、点的XY坐标都已生成,最后生成高程值。

    使用Arcgis批量或手动点选提取DSM高程点教程

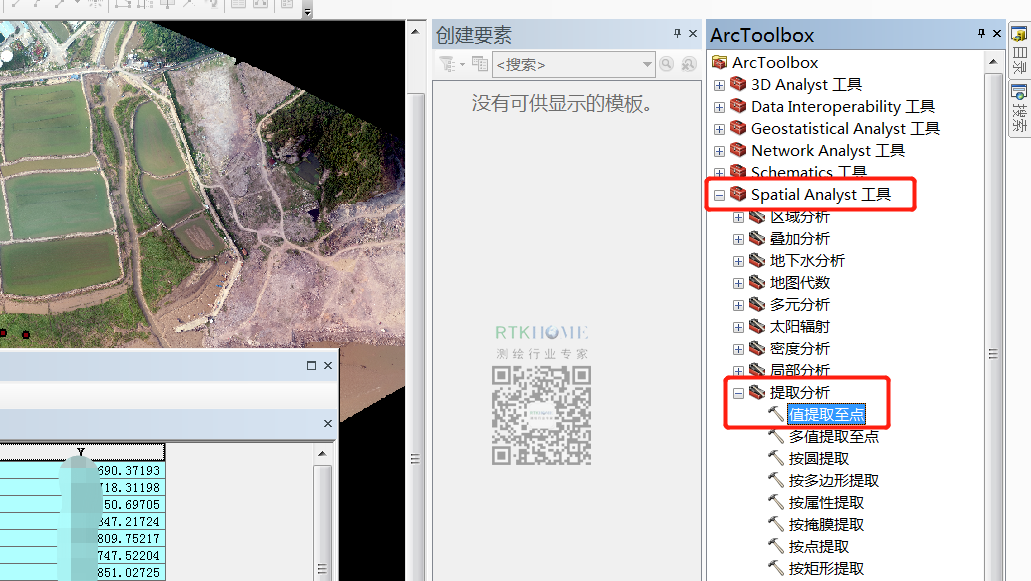

    23、打开ArcToolbox工具箱,选择“Spatial Analyst工具”-“提取分析”-“提取至点”。

    使用Arcgis批量或手动点选提取DSM高程点教程

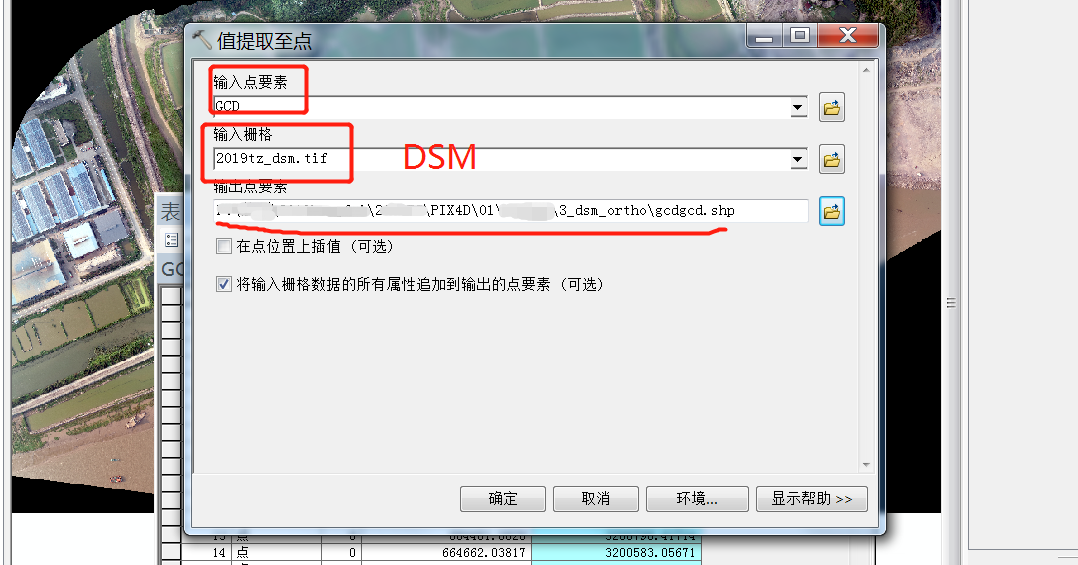

    24、输入点要素选择新建的GCD文件,输入栅格选择DSM文件。输出点要素,建议与DSM文件放在一起,方便查找,名称输入gcdgcd(随意输入)。最后点击确定。

    使用Arcgis批量或手动点选提取DSM高程点教程

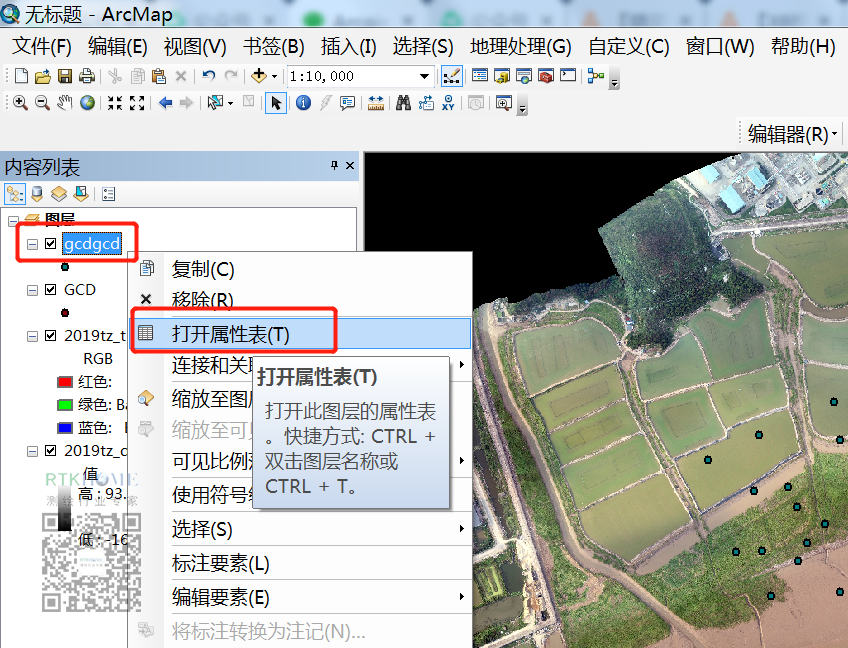

    25、右键刚刚生成的文件,选择打开属性表。

    使用Arcgis批量或手动点选提取DSM高程点教程

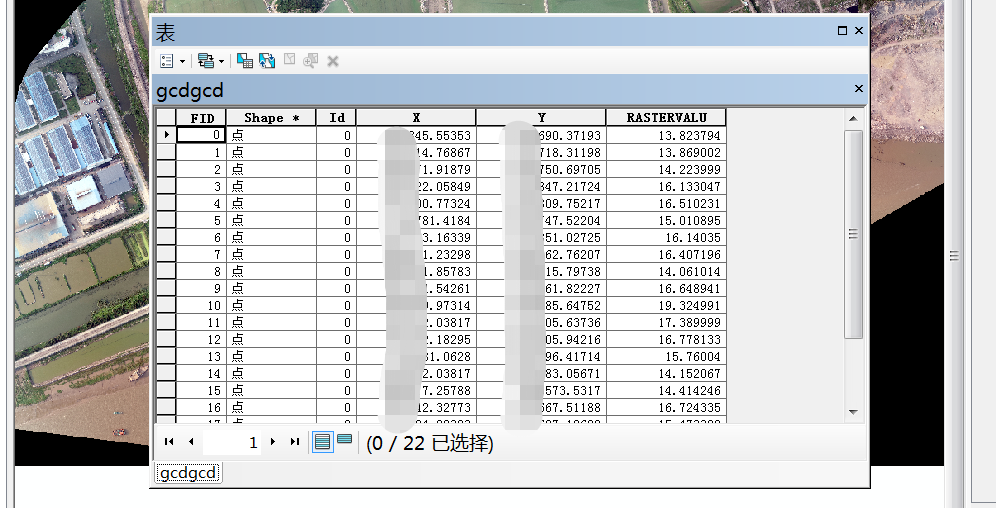

    26、可以看到,点的XYZ值均已生成。

    使用Arcgis批量或手动点选提取DSM高程点教程

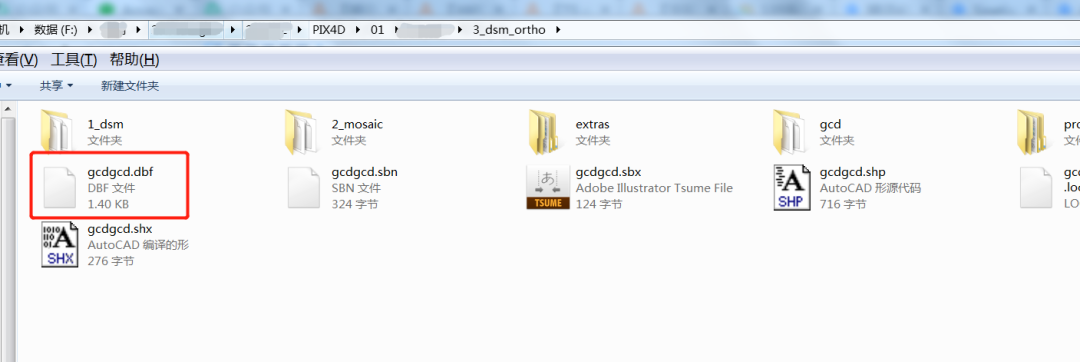

    28、打开刚刚保存的文件夹目录,可以看到以gcdgcd开头的文件有6个,找到dbf格式的文件,用Excel打开。

    使用Arcgis批量或手动点选提取DSM高程点教程

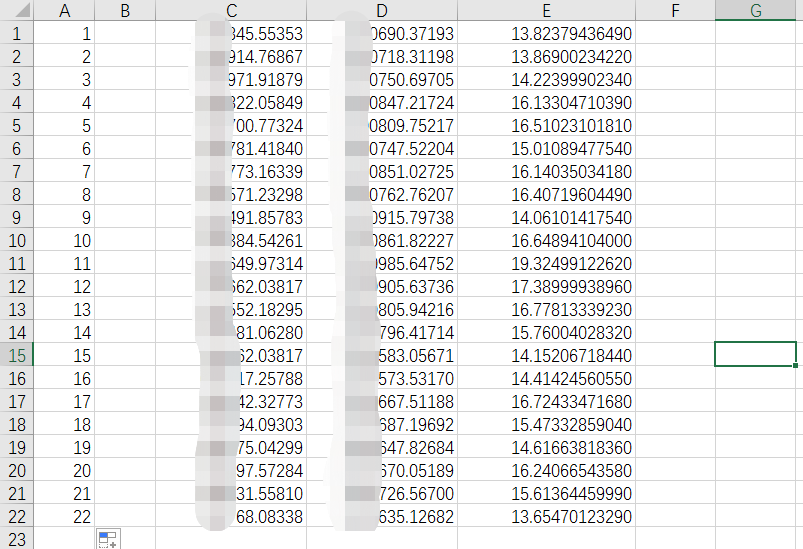

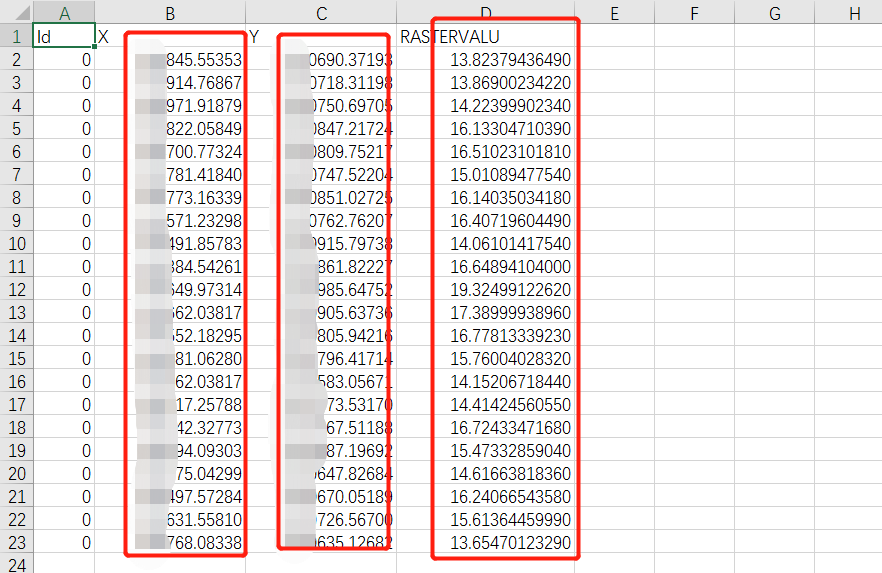

    29、点坐标文件已生成,修改一下格式。

    使用Arcgis批量或手动点选提取DSM高程点教程

    30、编辑完后,另存为CSV格式文件

    使用Arcgis批量或手动点选提取DSM高程点教程

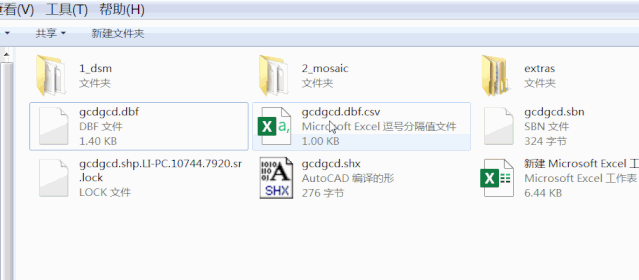

    31、将保存好的CSV格式文件,修改后缀名,改为dat格式。

    使用Arcgis批量或手动点选提取DSM高程点教程

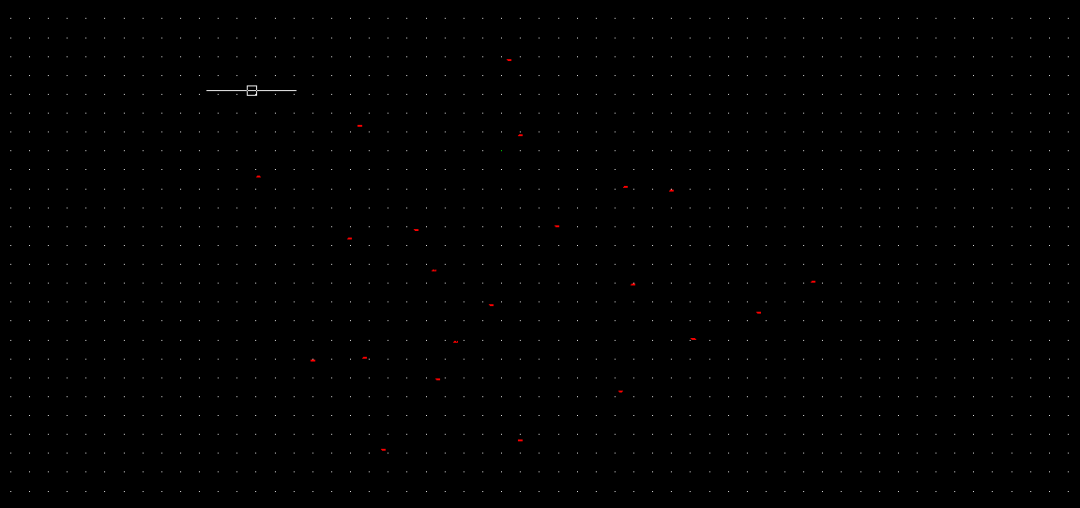

    32、将批量生成的高程点与手动点选的高程点导入CAD,红色为手动点选,白色为批量生产。

    使用Arcgis批量或手动点选提取DSM高程点教程
