中海达RTK 手簿自带土方计算详细说明

软件版本:hi-survey road 1.4.1



土方计算是建筑施工中一个非常重要的步骤,它直接关系到整个工程的费用概算以及方案选优。有时还需要多次重复计算土方,以便对工程的施工进度和费用有个更好的预估。但是我们以前土方计算都是把数据采集完成后导入到电脑上,用CASS等软件进行方量的计算,但是这对于没有软件基础的小伙伴就比较麻烦一些。

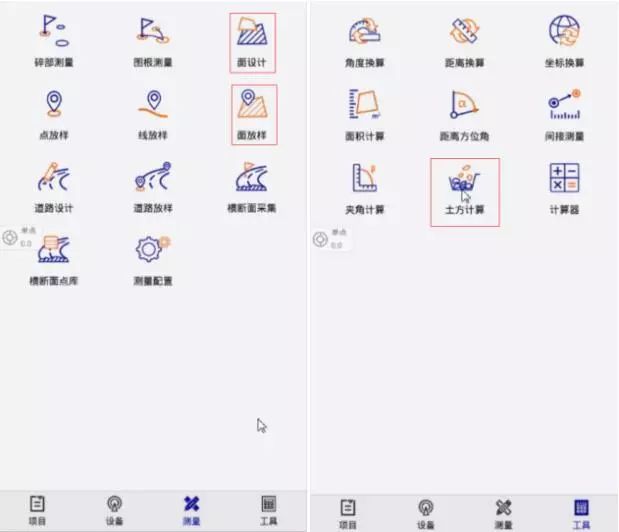

    中海达最新的道路软件Hi-Survey Road V1.4.1全面升级的崭新UI界面,同时新增DTM面相关的功能,内含土方计算、面放样、面设计等功能。若需土方计算,则可方便简单地在手簿端进行操作,而且比CASS软件生成的三角网网型更优、算法更加严谨(细节的数据对比见附录),推荐用Hi-Survey进行土方计算,下面我们就来学习一下。

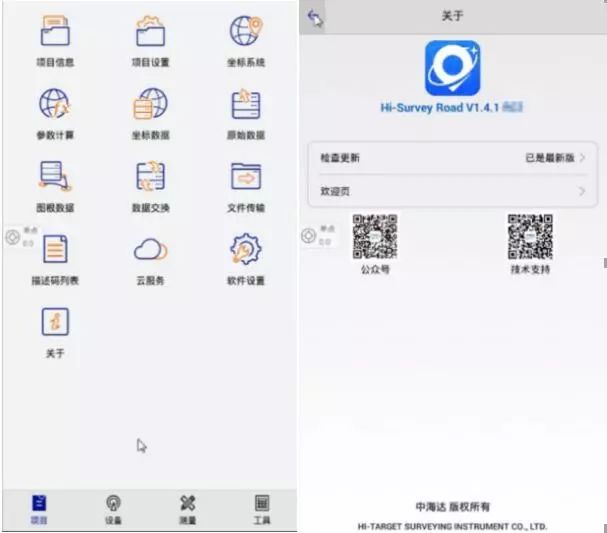

提醒:没有新软件的小伙伴可以通过手簿连接上WIFI后,在软件里面点击“关于”-“检查更新”进行更新软件。

【功能】土方计算:基于Hi-Survey Road软件1.4.1版本
【功能】土方计算:基于Hi-Survey Road软件1.4.1版本

01

数据采集

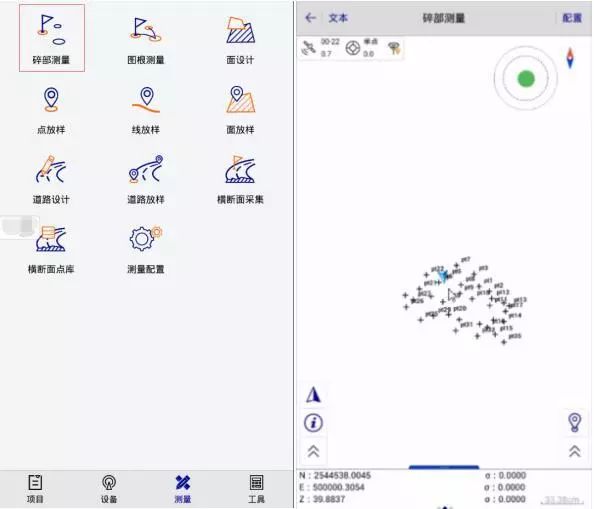

    仪器达到固定解后,用中海达手簿软件进行碎部测量,对当前施工区域进行一定密度的碎部点数据采集。

【功能】土方计算:基于Hi-Survey Road软件1.4.1版本

02

面设计

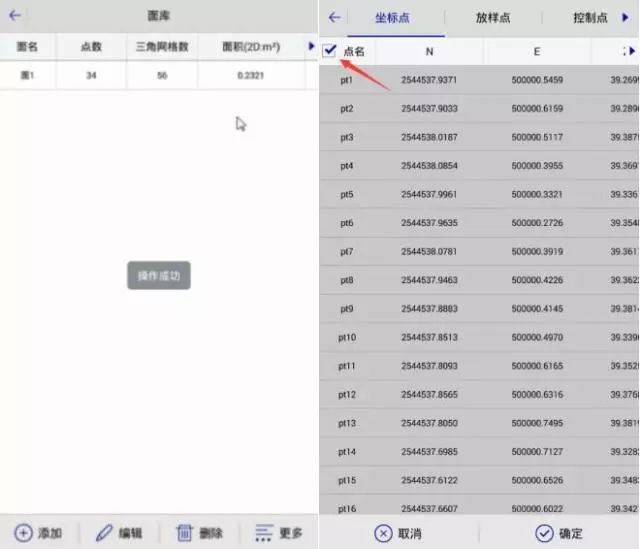

    采集完成数据后,到“面设计”这个功能模块里面,点击“新建”输入面的名称,点击“批量”,点击左上交的打勾,可以全选当前的碎部点坐标,点击“确定”添加成功。

点击“更多”-“导出”,可以导出CASS三角网格式(*.sjw),放入CASS里面进行三角网的使用,土方方量的计算。

【功能】土方计算:基于Hi-Survey Road软件1.4.1版本
【功能】土方计算:基于Hi-Survey Road软件1.4.1版本

03

面放样

    点击“面放样”,在底部选择你需要放样的面1,仪器可实时显示当前的实地高和需要挖填的高差。

【功能】土方计算:基于Hi-Survey Road软件1.4.1版本

04

土方计算

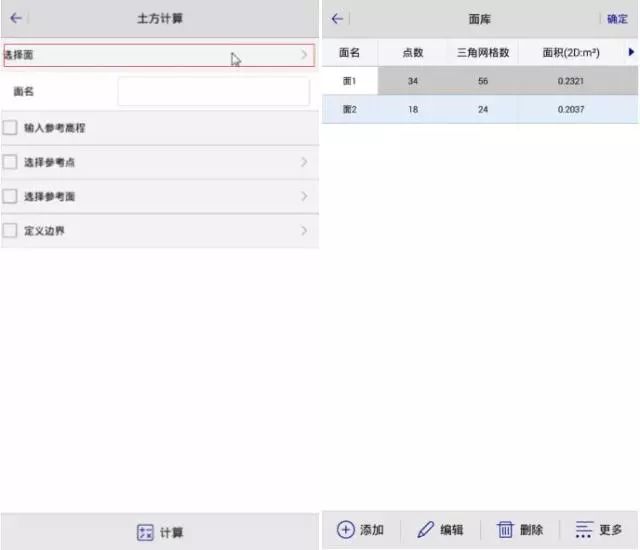

①首先点击“选择面”,选择你已经设计好的面

【功能】土方计算:基于Hi-Survey Road软件1.4.1版本

②第一种方法“输入参考高程”:输入框里输入设计标高,点击“计算”,生成挖填方的信息。

【功能】土方计算:基于Hi-Survey Road软件1.4.1版本

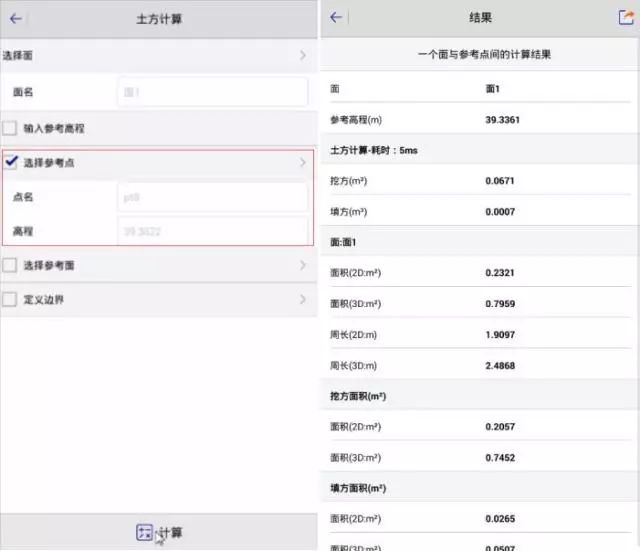

③第二种方法“选择参考点”:点击输入框,选择坐标数据里面其中一个点作为参考点,点击计算,生成需要的挖填方信息。

【功能】土方计算:基于Hi-Survey Road软件1.4.1版本

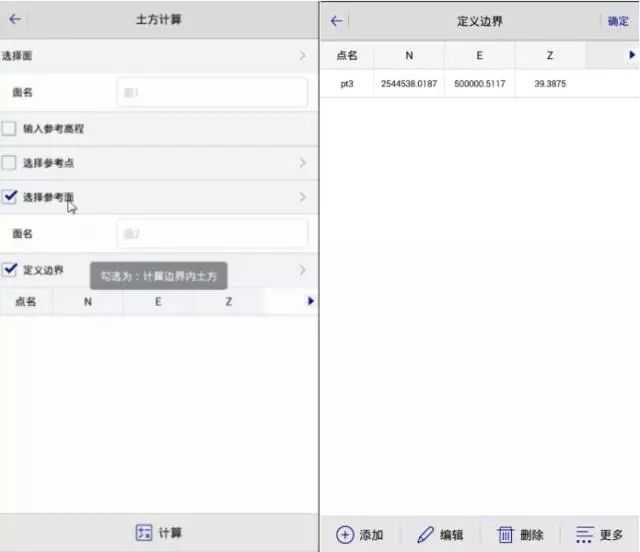

④第三种方法“选择参考面”,选择与其叠加计算的另一个面,点击“计算”,生成需要的挖填方信息。

【功能】土方计算:基于Hi-Survey Road软件1.4.1版本

⑤“定义边界”:勾选定义边界后即计算边界内的土方,可以通过手动添加或者批量的方式添加边界范围。

【功能】土方计算:基于Hi-Survey Road软件1.4.1版本

05

成果导出

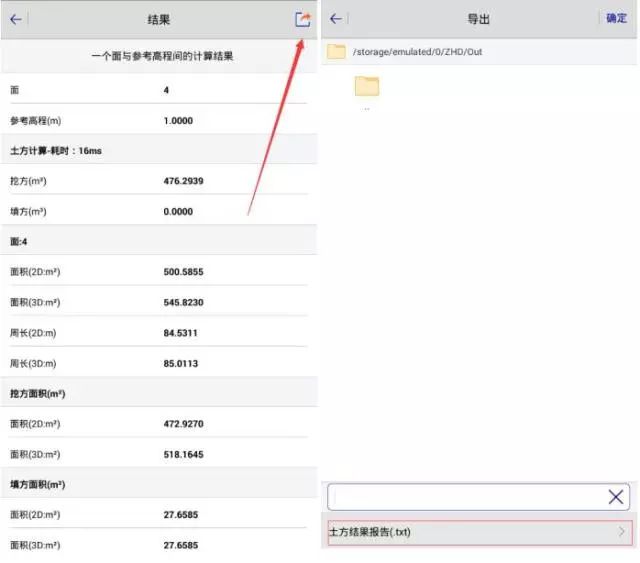

计算好挖填方量之后,点击右上角导出按钮,可以选择土方结果报告网页模式或者文档模式导出

【功能】土方计算:基于Hi-Survey Road软件1.4.1版本

具体操作可以查看下方视频进行学习:

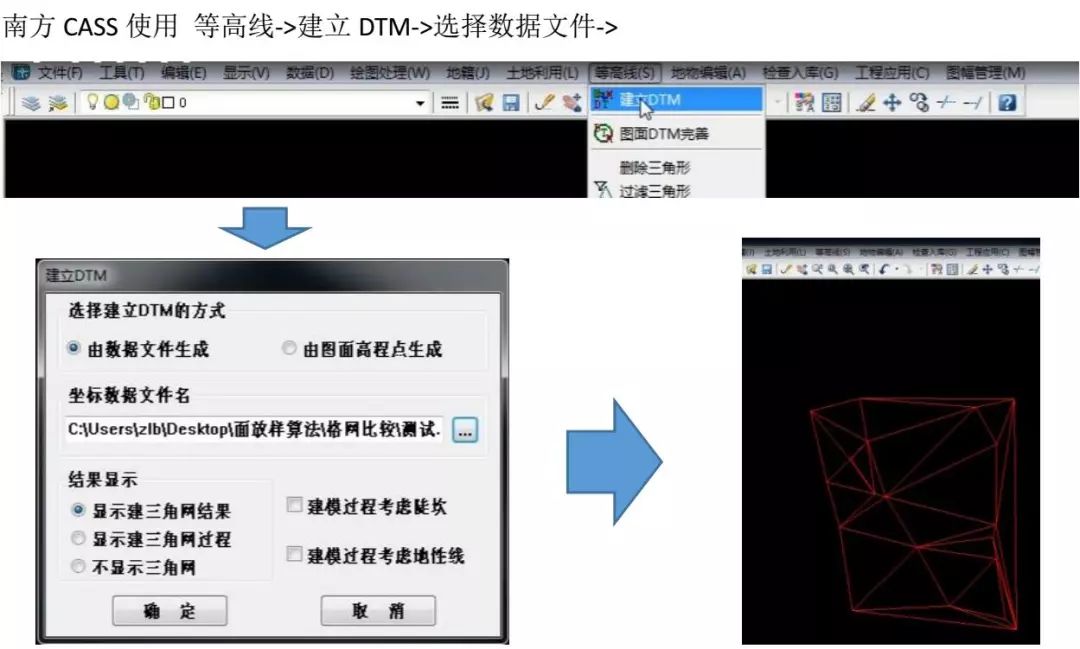

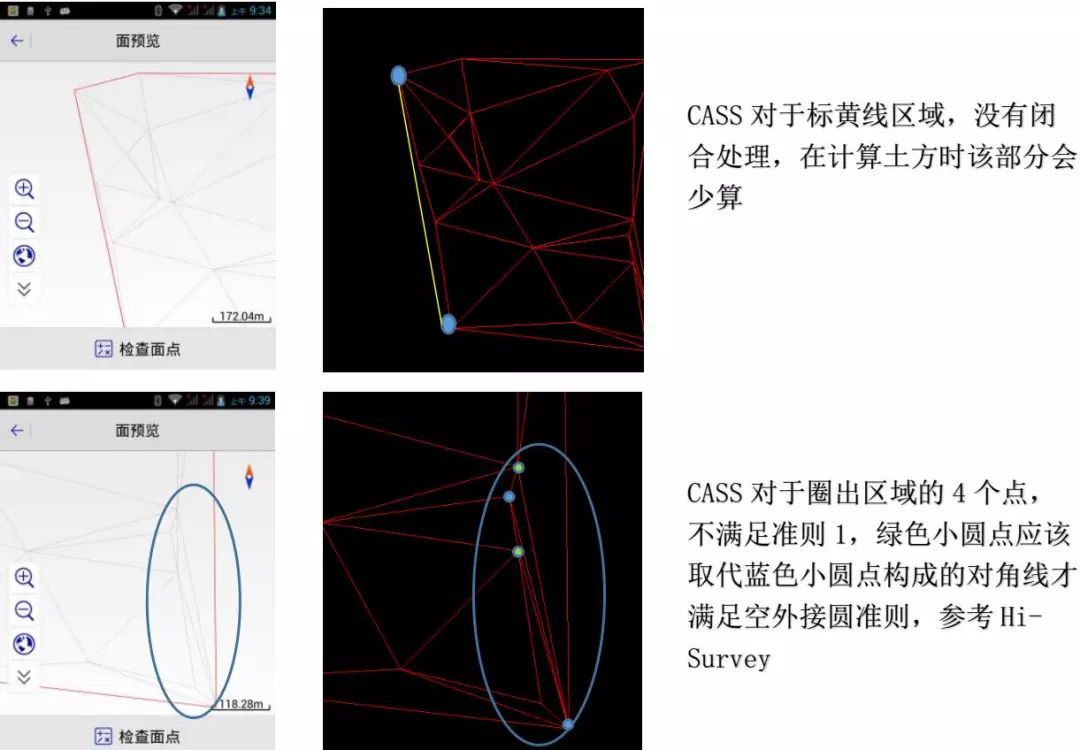

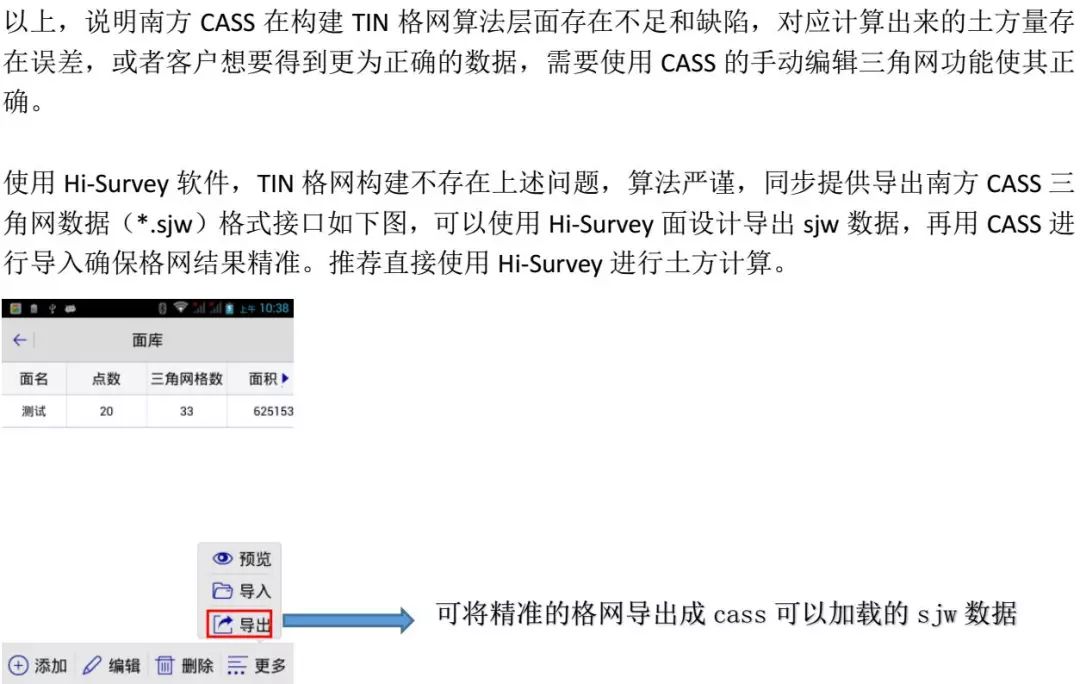

附录:

【功能】土方计算:基于Hi-Survey Road软件1.4.1版本

【功能】土方计算:基于Hi-Survey Road软件1.4.1版本

【功能】土方计算:基于Hi-Survey Road软件1.4.1版本
