【视频讲解】一个点做点校验

        基站位置发生变化,校核已知点坐标不正确?今天小编就给大家介绍如何正确进行点校验!

        在同一个坐标系统项目下,基站位置变化(基站平滑采集新坐标,或者基站位置挪移)重新求解四参数或七参数比较麻烦。此时,就可以使用点校验功能。

        点校验流程:首先在一个已知点做点校验;然后计算出前后2次不同基站的差分带来的差值,再将这个差值改正,实现坐标统一;最后去另外一个已知点验核点校验是否正确。

    通常在以下两种情况下可以使用校正参数:

    利用点校验做三参数

    利用点校验做三参数。当工程只有一个控制点坐标(北京54、国家80)或只有一个和WGS-84坐标系旋转很小的坐标系下的坐标时,通过单点校验做一个小范围控制的三参数进行工作。

    已有参数项目的改正

    已存在包含参数的项目(比如参数计算后的一个项目20180410),正常使用后因客观原因,基准站架设在与第一次架设基站不相同的位置时,继续使用相同项目(20180410),可通过点校验改正后继续测量。

    具体的操作:

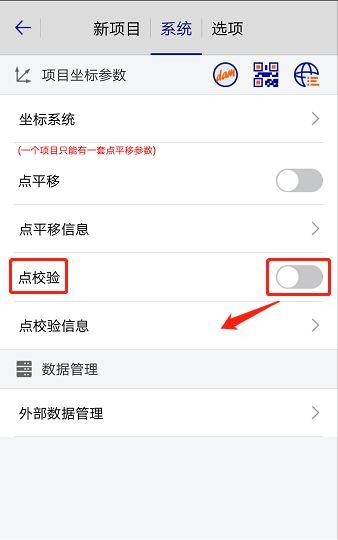

    1、项目项目设置中,打开点校验 。

    【视频讲解】一个点做点校验

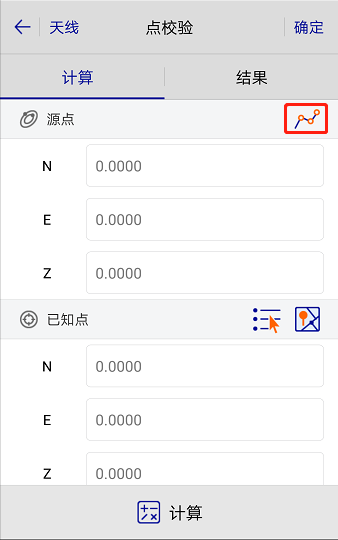

    2、点击点校验信息,进入点校验界面。

    【视频讲解】一个点做点校验

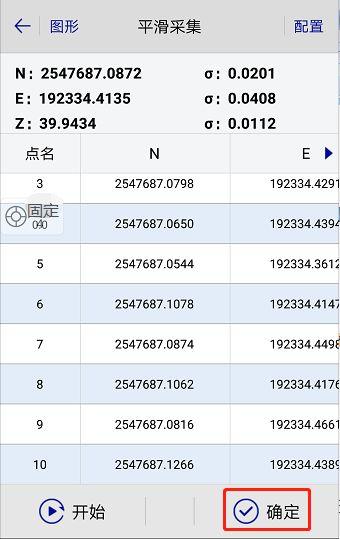

    3、点击平滑采集获取已经点源坐标,采集10次后,点击确定

    【视频讲解】一个点做点校验

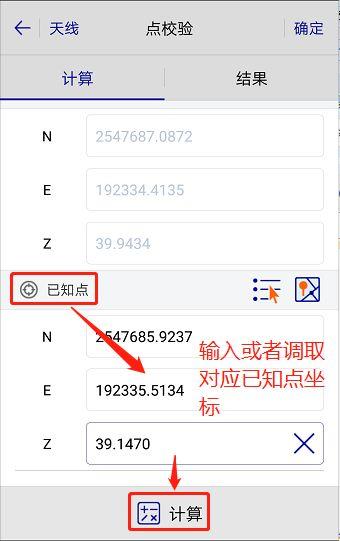

    4、在已知点中输入正确的已知点坐标(亦可在坐标数据中调取),点击计算得到改正结果。

    【视频讲解】一个点做点校验

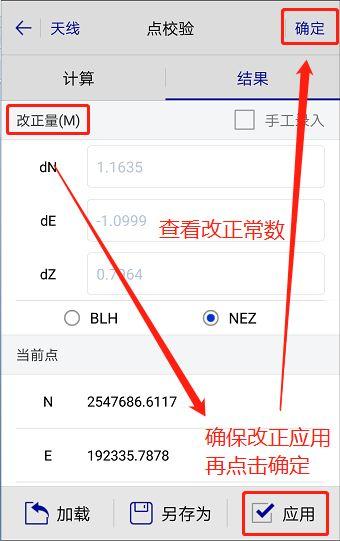

    5、其中dN,dE,dZ为检验的改正数,当前点为检验改正后的坐标。如果当前点的坐标正确,点确定退出即可进行测量。

    【视频讲解】一个点做点校验

    6、保存数据。

    加载加载已存在的点检验结果

    应用 把计算出的改正量应用到项目中

    另存为 存储已经计算好的校正参数




    注意:

    1、使用点校验必须满足上述其中一种情况;

    2、点校验的结果作用于同一个项目校验后采集的数据,对于校验前的数据不起作用(即校验前的坐标不变);

    3、新建项目中,点校验是默认关闭的,当需要进行点校验时,把点校验打开后进行点校验。





    授人以鱼不如授人以渔,知识学习知其然更要知其所以然,分享行业软件使用教程资料包:

    航测建模软件:inpho、smart3d、Pix4d

    测图软件:EPS6.0、南方CASS、 Lidar360、cass3d

    制图软件:Arcgis、global-mapper、CAD

    道路设计:纬地8.01、鸿业



    行业交流群:

    无人机航测交流群

    土方计算交流群

    工程测量交流群

    搜索微信入群:GPS3115

    中海达RTK基本操作步骤 A6_中海达RTK测量设置

    中海达RTK基本操作步骤

    第一步 新建项目  按APP启动软件→项目→项目信息→项目名→输入0101(当天日子)→确定→进坐标系统→投影→中央子午线→输入99\102\105→保存→确定→返回   第二步 使用外挂电...
    匿名

    发表评论

    匿名网友

    :?: :razz: :sad: :evil: :!: :smile: :oops: :grin: :eek: :shock: :???: :cool: :lol: :mad: :twisted: :roll: :wink: :idea: :arrow: :neutral: :cry: :mrgreen:

    评论:9   其中:访客  7   博主  2
      • 1305324080 1305324080 8

        你好,我的情况是这样的,我们用RTK把线路所有控制点坐标都采集到RTK中,然后将采集的所有点和设计院给的对应坐标求得一套参数,现在放点时检核某点,高程差5cm,坐标没问题,请问具体我该怎么操作,谢谢

          • QQ游客 QQ游客 0

            @ 1305324080 我也是这个问题,用了一段时间以后,发现尤其高程差的有点大

              • 小编 小编

                @ QQ游客 正常情况下不会,检查一下参数

            • 一个糖两个味 一个糖两个味 0

              我想问一下,如果点校验的时候,平滑采集数据质量不佳会是什么原因?而且控制点就在基站的旁边。还有就是进配置设置的时候,应该选择解的类型是单点定位还是固定解呢?

                • 秋鸿 秋鸿 2

                  @ 一个糖两个味 固定,所有测量,选择固定就对了,单点相当于没用基站,直接移动站得到的坐标,是不准确的。

                • 秋鸿 秋鸿 2

                  你好,请问在做点校验的时候,必须将天线高改为0,不然测得的点就会小于一个天线高,这个问题怎么解决?

                    • 小编 小编

                      @ 秋鸿 天线高根据实际实际设置

                        • 秋鸿 秋鸿 2

                          @ 小编 可是这样做的点校验后,测得的高程就会小于一个天线高,比如,做点校验的时候,天线高为1.400,点校验信息的天线高也输入为1.400,点校验过后,再采集一次控制点,天线高还是输入为1.400,那么测得的高程就会比控制点的高程小1.4米。这个问题一直存在。

                      • QQ游客 QQ游客 0

                        我想问一哈,我是按照这个步骤操作的,但是源点的坐标采集了变不过来,点校验也就校不过来, 这是什么问题啊
