中海达RTK两个控制点如何计算四参数?

    摘要

    中海达RTK两个控制点计算四参数(转换参数)流程:
    1.把两个控制点输入控制点库,2.平滑采集两个控制点坐标,3.计算参数 

    注意:使用两个点计算四参数前,请确保坐标系统里“平面转换和高程拟合”为无!

    否则会造成参数叠加,怎么算都是错误的!

    ---------------------------------------------------------


    中海达RTK两个点求转换参数参数流程:

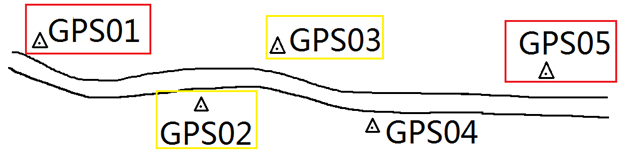

    1、把两个控制点(GPS01\GPS05)输入控制点库

    2、采集两个控制点坐标(GPS01\GPS05)

    3、计算参数

    中海达RTK两个控制点如何计算四参数?


    1、把控制点输入到控制点库

    进坐标数据,选择控制点,添加,把GPS01\GPS05依次添加进去。

    2、采集控制点坐标

    进碎步测量用平滑采集依次采集GPS01和GPS05点,输入点名GPS01、GPS05,杆高保存。

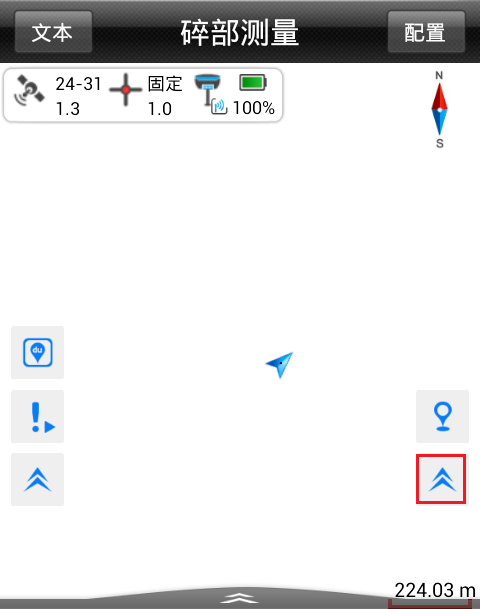

    2.1 进碎步测量

    中海达RTK两个控制点如何计算四参数?

    ②点显示隐藏图标中海达RTK两个控制点如何计算四参数?采集控制点GPS01,把移动站放在控制点GPS01上,气泡水平居中中海达RTK两个控制点如何计算四参数?中海达RTK两个控制点如何计算四参数?

    点击折线图标平滑采集坐标。

    中海达RTK两个控制点如何计算四参数?

    平滑采集,每秒采集一次,采集10次求平均,精度较高!





    ③点平滑采集图标开始采集

     ④平滑采集10次

    中海达RTK两个控制点如何计算四参数?

    ⑤输入点名(GPS01)、杆高(1.8)

    重复以上操作

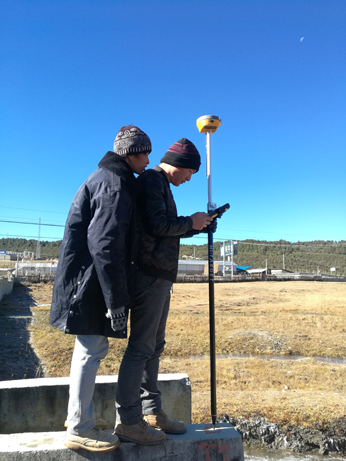

    采集控制点GPS05,把移动站放在控制点GPS05上,气泡水平居中

    ⑥点平滑采集图标开始采集

    ⑦平滑采集10次

    ⑧输入点名(GPS05)、杆高(1.8)









    3、计算参数

    ①进计算参数

    中海达RTK两个控制点如何计算四参数?

    ②默认计算类型“四参数+高程拟合”

    中海达RTK两个控制点如何计算四参数?

    点添加依次添加GPS01和GPS05。

    ④添加 GPS01

    源点       进点库从坐标点库选择GPS01

    目标点    进点库从控制点库选择GPS01

    保存

    ⑤添加 GPS05

     源点     进点库从坐标点库选择GPS01

     目标点    进点库从控制点库选择GPS01

     保存

     ⑥添加结果

    中海达RTK两个控制点如何计算四参数?

    ⑦计算

    ⑧计算结果:四 参 数

    平移北:—

    平移东:—

    旋转:—

    尺度K:无限接近1,即0.999xxxxxxx < K <1.000xxxxxxx

    高程拟合

    改正值A:XX.XXXX

    注意:尺度K<0.999,尺度K>1.000应该考虑操作错误或控制点有问题,必须检查错误重新计算!

    ⑨点击 应用!

    4、检核精度

    参数计算完后,必须对所计算的参数进行精度检核,检核方法有两种:


    ①进碎步测量,测任意控制点坐标(N,E,Z)与已知坐标(N,E,Z)对比。


    ②放样控制点坐标,把移动站放在控制点上,显示的移动量就是误差。


    误差不大(小于2~3公分)即可正常测量,否则因重新计算。








    注意事项

    1、不求转换参数会发现RTK测量的坐标值和当地工程的坐标差很多很多!

    解决这个问题,必须用两个较远控制点(<5km)求转换参数,使RTK测得的值,与当地工程的坐标值一样。



     2、使用两个点求转换参数前,把使用最后项目坐标参数关了,新建项目一个项目




    3、一个项目只能算一次转换参数,如果第一次错了,只能新建项目重新测点计算!



    4、在一个项目里第二次算转换参数,会造成参数叠加,计算的四参数是错误的




    5、平面转换里有七参数\四参数\高程拟合里有固定差改正,计算转换参数也会造成参数叠加,必须把使用最后项目坐标参数关了,新建一个项目,才能计算正确!



     6、选择的两个控制点如果太近,算出来的误差会比较大,原则上应该覆盖测区
