【最强RTK】天宝光谱SP60使用教程

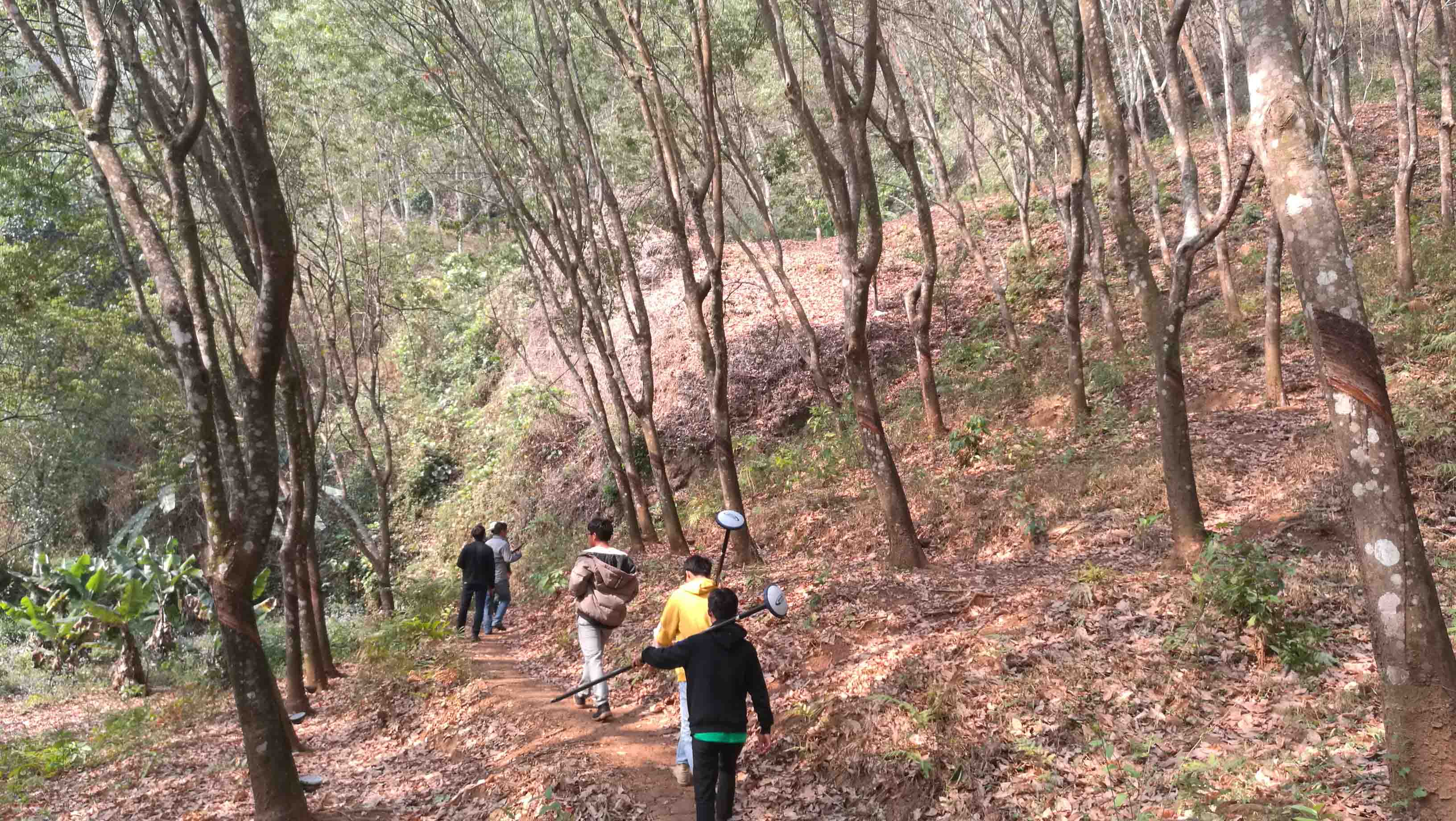

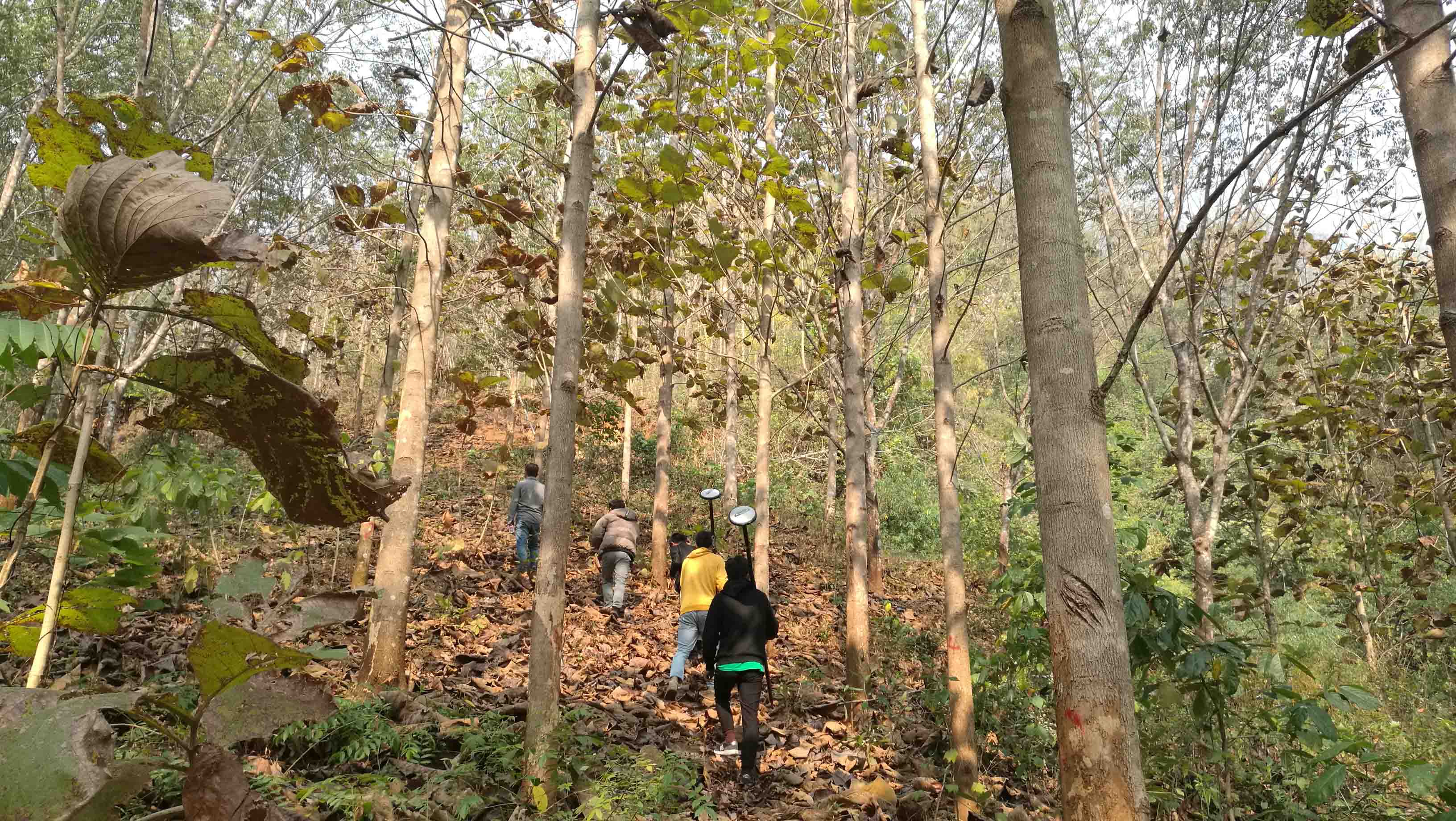

    不管你用什么RTK,你都可能遇到过RTK在茂密森林里固定慢,等待时间长,五分钟?十分钟?有时甚至等了半个小时都不能固定?那就试试天宝光谱SP60吧, sp60独有的Z-Blade 处理技术,支持6种GNSS 星座系统 :GPS, GLONASS, 北斗 , 伽利略 , QZSS, SBAS,多星座联合解算,注意不是三星、四星,是多星座联合解算!专利的 Strobe™ 相关器 ,降低多路径效应,专业解决橡胶树、松树、柚木树等各种原始森林测量难题!配中海达的手簿,还是原来的操作,熟悉的界面,但是固定速度蹭蹭蹭的,信号稳定!不管你在哪里总是蹭蹭蹭的固定!优点是固定快,缺点就是价格稍贵!

    天宝光谱SP60市场上最强RTK,采用专利技术,轻松应对各种严重挡环境,在橡胶林里修路,用上它别人一天测三个点,你一天测一公里!

    【最强RTK】天宝光谱SP60使用教程



    本教程使用仪器型号及软件:

    天宝光谱SP60、Ihand30手簿、survey SP软件



    一、交货准备

    1、组装调试仪器。

    天宝光谱是进口仪器,标配的配件有点多,所有可能用上的配件都会配齐,包装厚实,每个小配件都是用塑料袋单独包装。到货开箱后的第一件事就是,根据发货单清点物料,逐一清点,检查是否有遗漏。

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60



    其次就是分拣出我们做RTK时必须要用到的物料,把不常用的东西拣出来放到一起单独保存。

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱RTK SP60基站

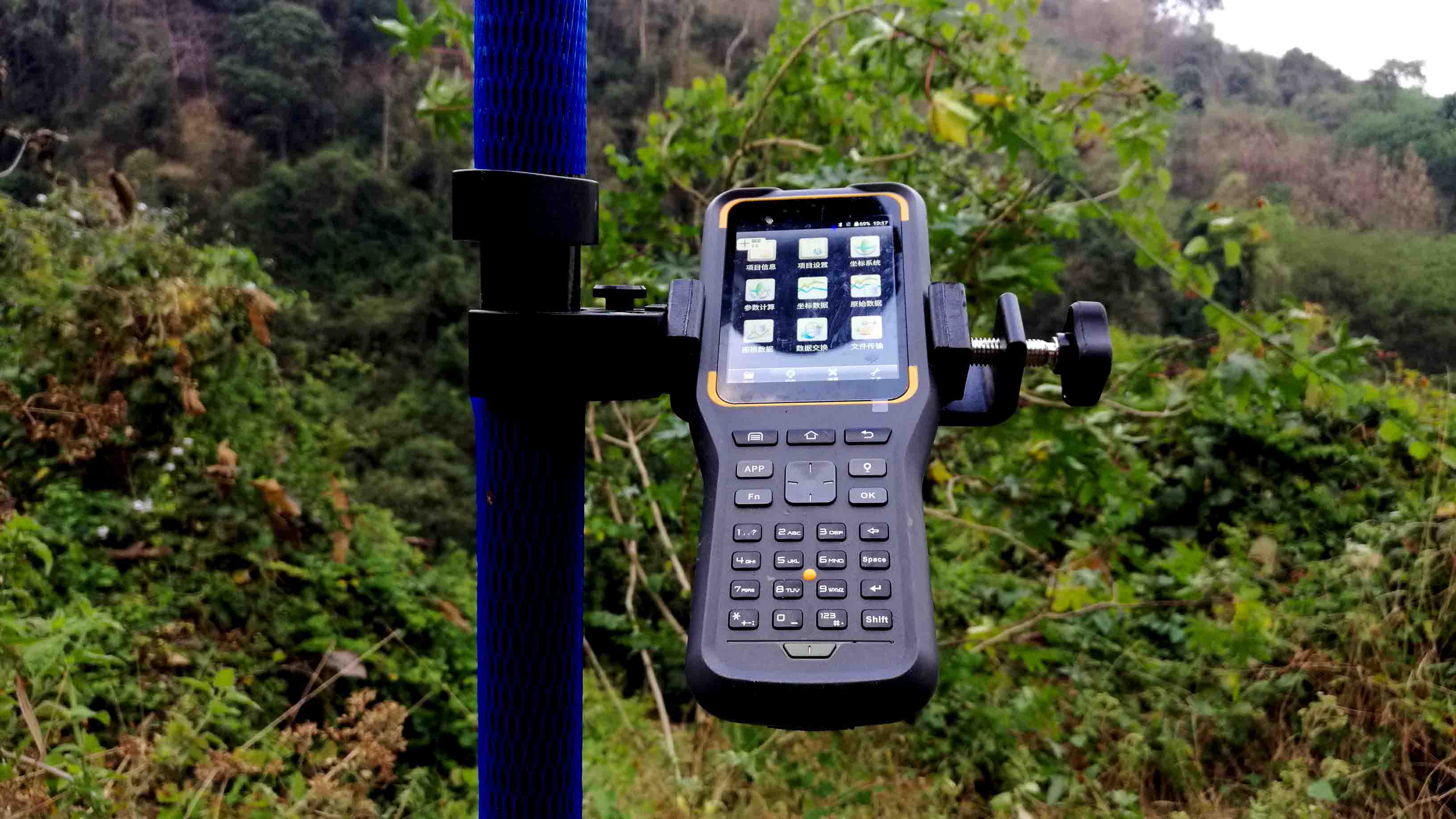

    2、手簿下载survey SP软件

    Ihand 30手簿出厂并未安装任何软件,需要自己安装survey SP。

    【最强RTK】天宝光谱SP60使用教程

    survey SP是中海达在hi-survey road 基础上针对天宝光谱 RTK专门定制的软件。

    下载地址: 中海达资料网盘(http://pan.zhdrtk.com/)

    位置:  601_____天宝光谱安卓手簿软件 Survey SP 下载



    3、天宝光谱 SP60特点

    – 独有的Z Z- - Blade 处理技术

    – 支持7 种星座: GPS,GLONASS, 北斗, 伽利略,  QZSS,SBAS,IRNSS ,其中 6 种星座参与 RTK 解算

    – Spectra Precision 240 通道 6G ASIC

    – 支持6 种 GNSS 星座系 统 :GPS, GLONASS, 北斗 , 伽利略 , QZSS, SBAS

    – 多星座联合解算,不依赖于 GPS 信 号,支持单北斗和单 GLONASS.

    – 伽利略、 SBAS 和 QZSS 信号都参与 RTK 解 算

    – 专利的 Strobe™ 相关器 ,降低多路径效应

    – “快速搜索”引擎使 GNSS 信号获取更加迅速

    – 支 持 RTCM3.2 (MSM) )

    – 支 持 CMRx/SCMRx (



    二、开始使用

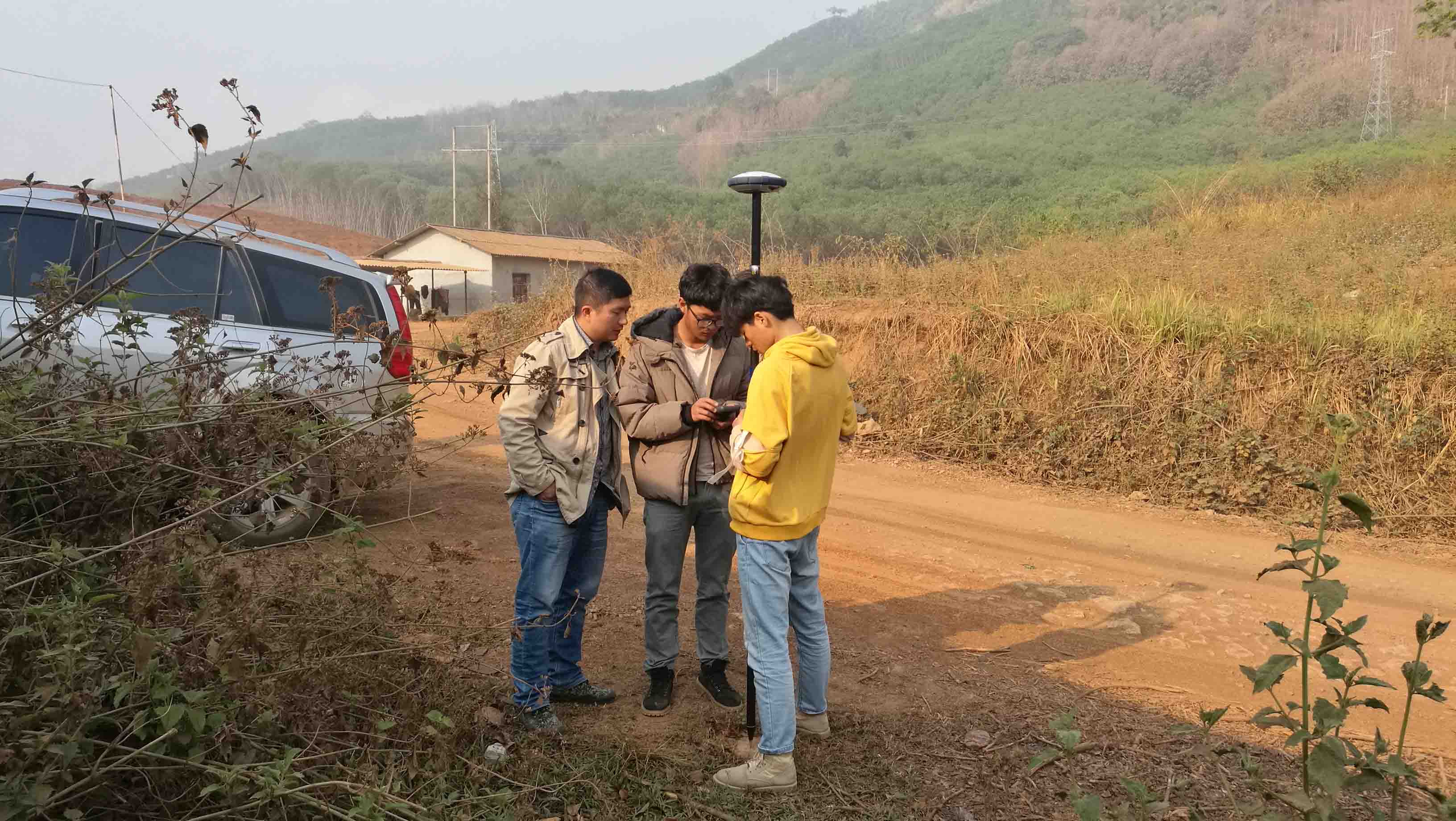

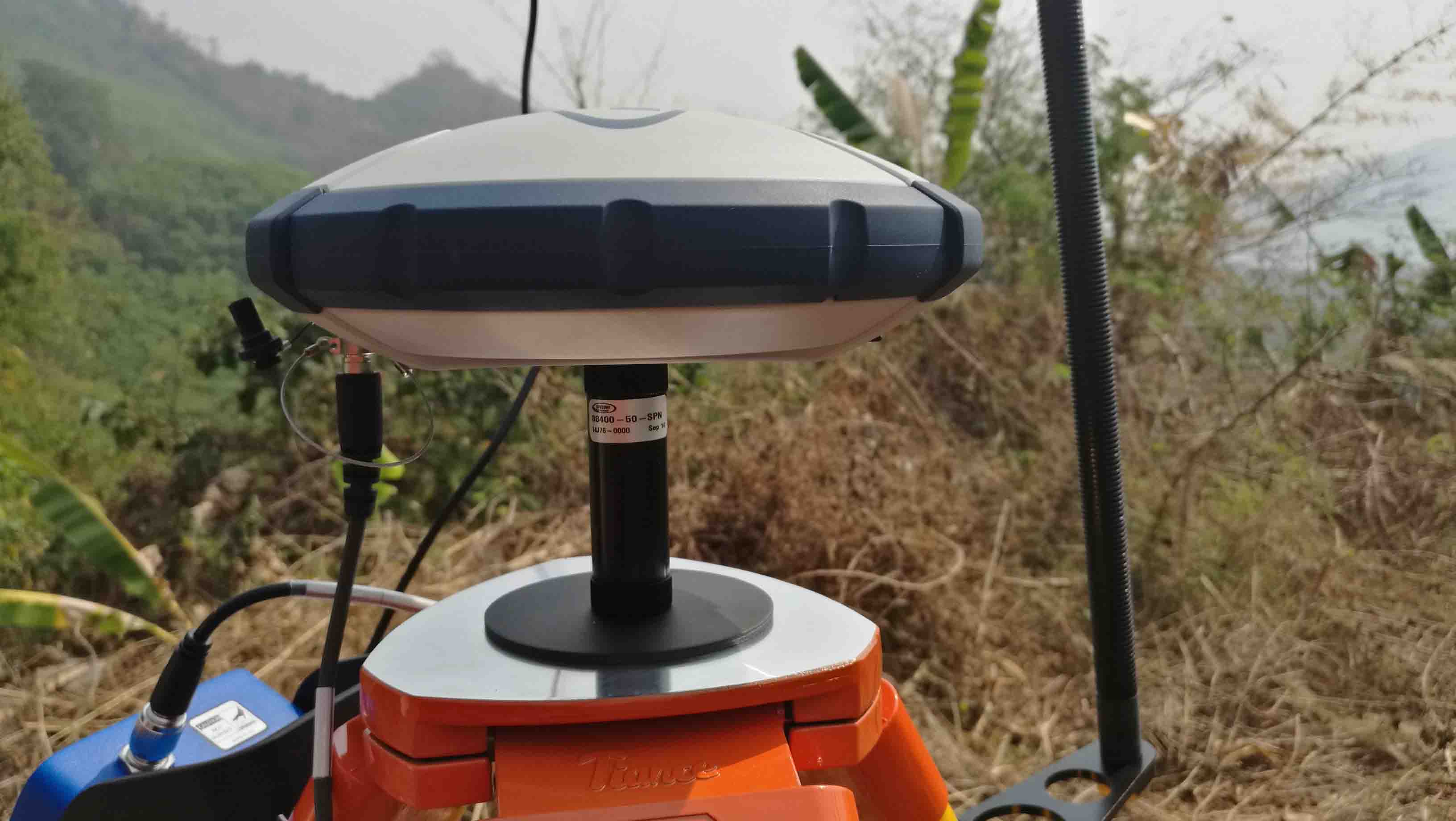

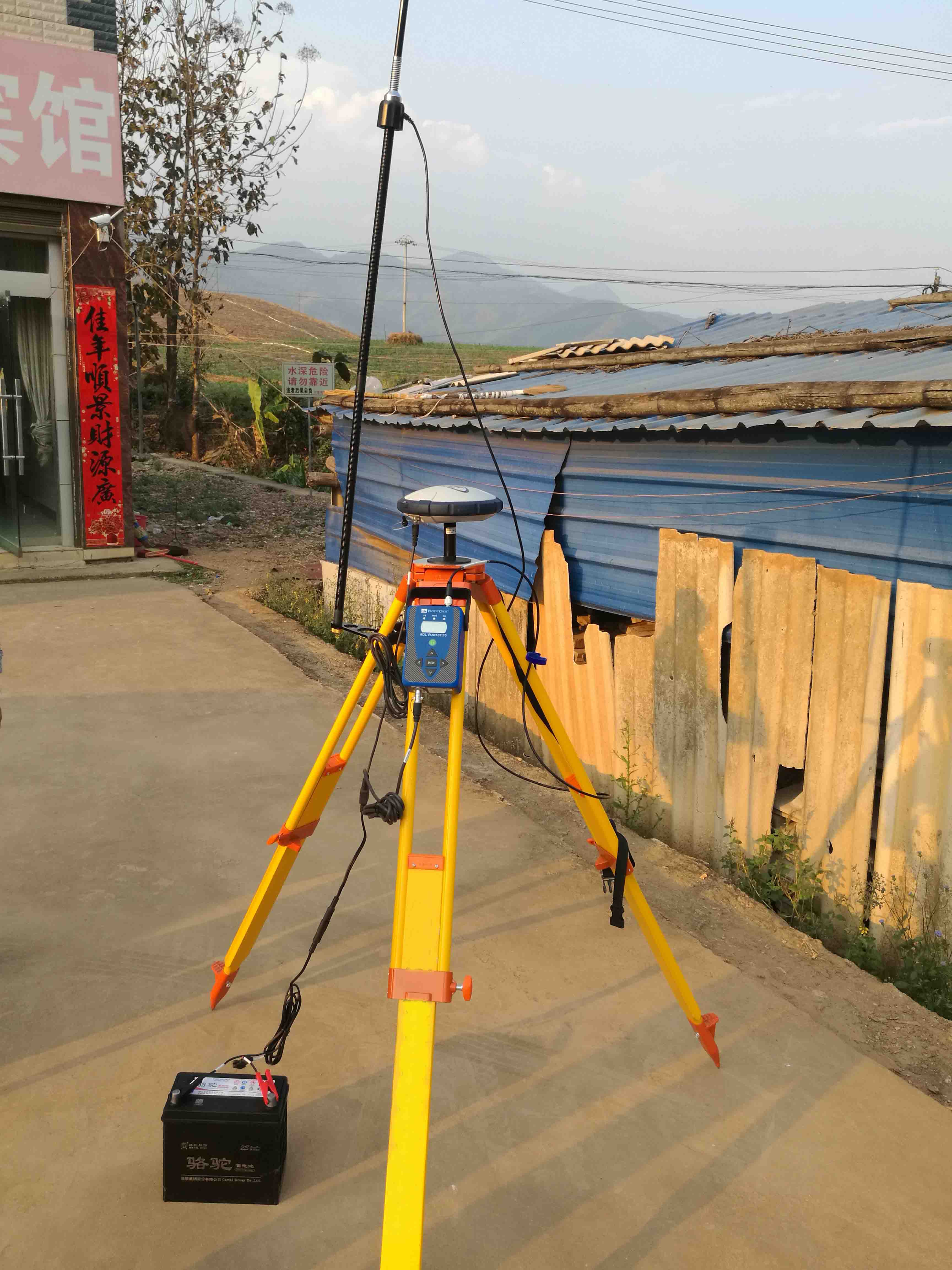

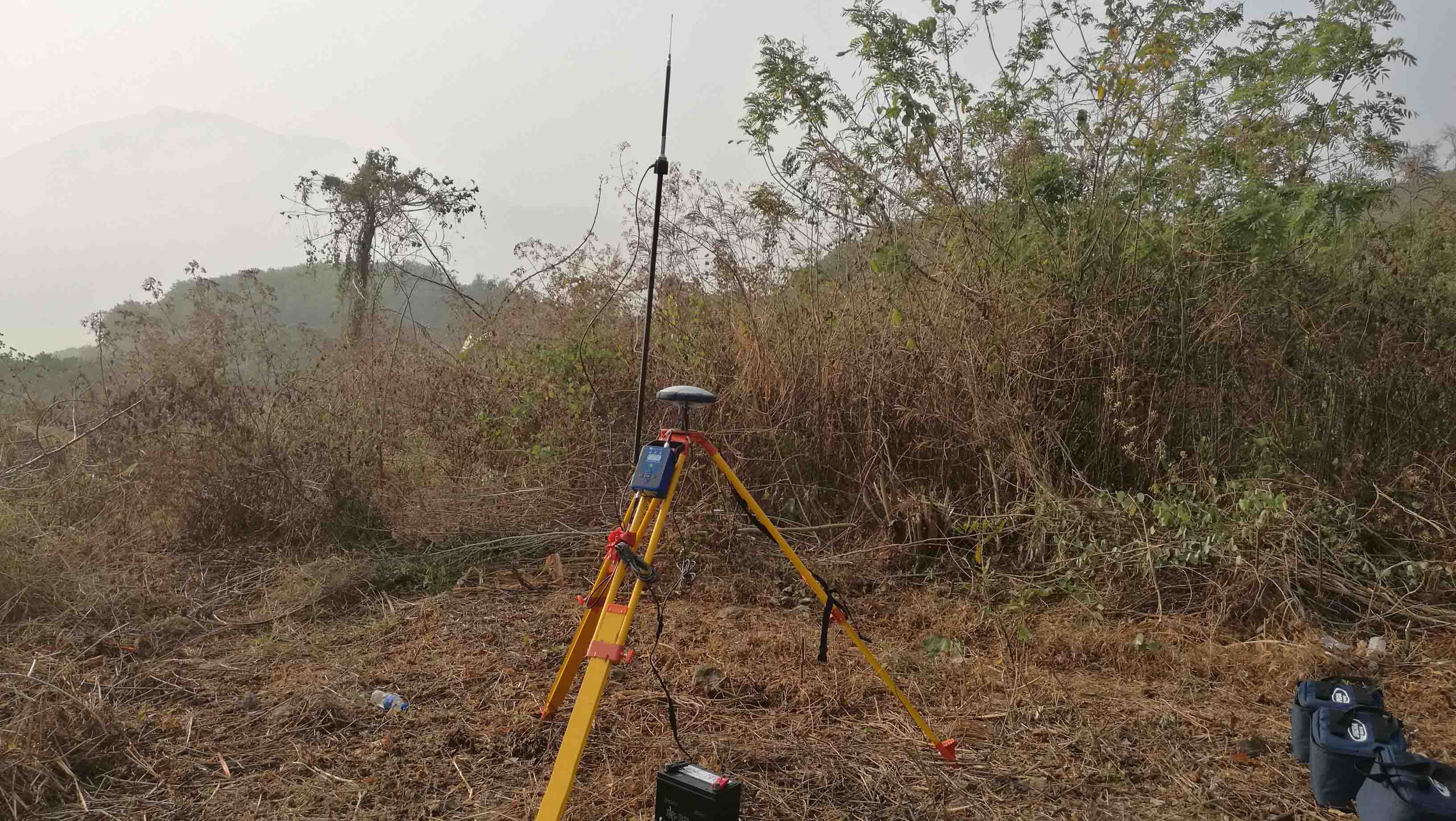

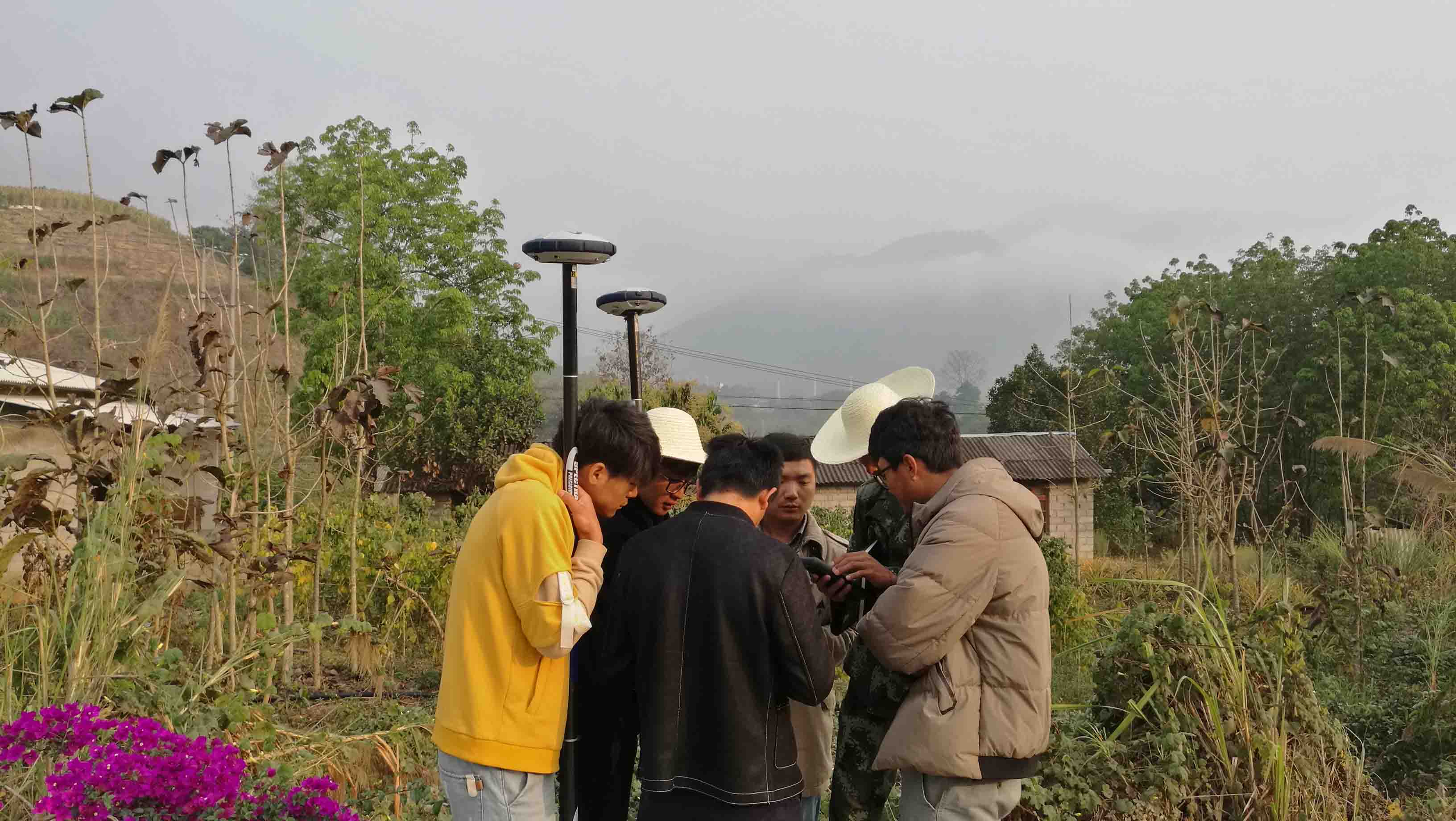

    1、架基准站

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱RTK SP60基站

    【最强RTK】天宝光谱SP60使用教程

    sdr

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60

    2、手簿新建项目

    3、设置基准站发射信号

    手簿设置基站

    手簿连接天宝光谱SP60,选择基站SN号,进基准站设置

    接收机里,选择BLH,平滑采集坐标,

    数据链选择 外部数据链   串口波特率选择38400

    其它里  电文格式选择  RTCM3.2

    点击设置

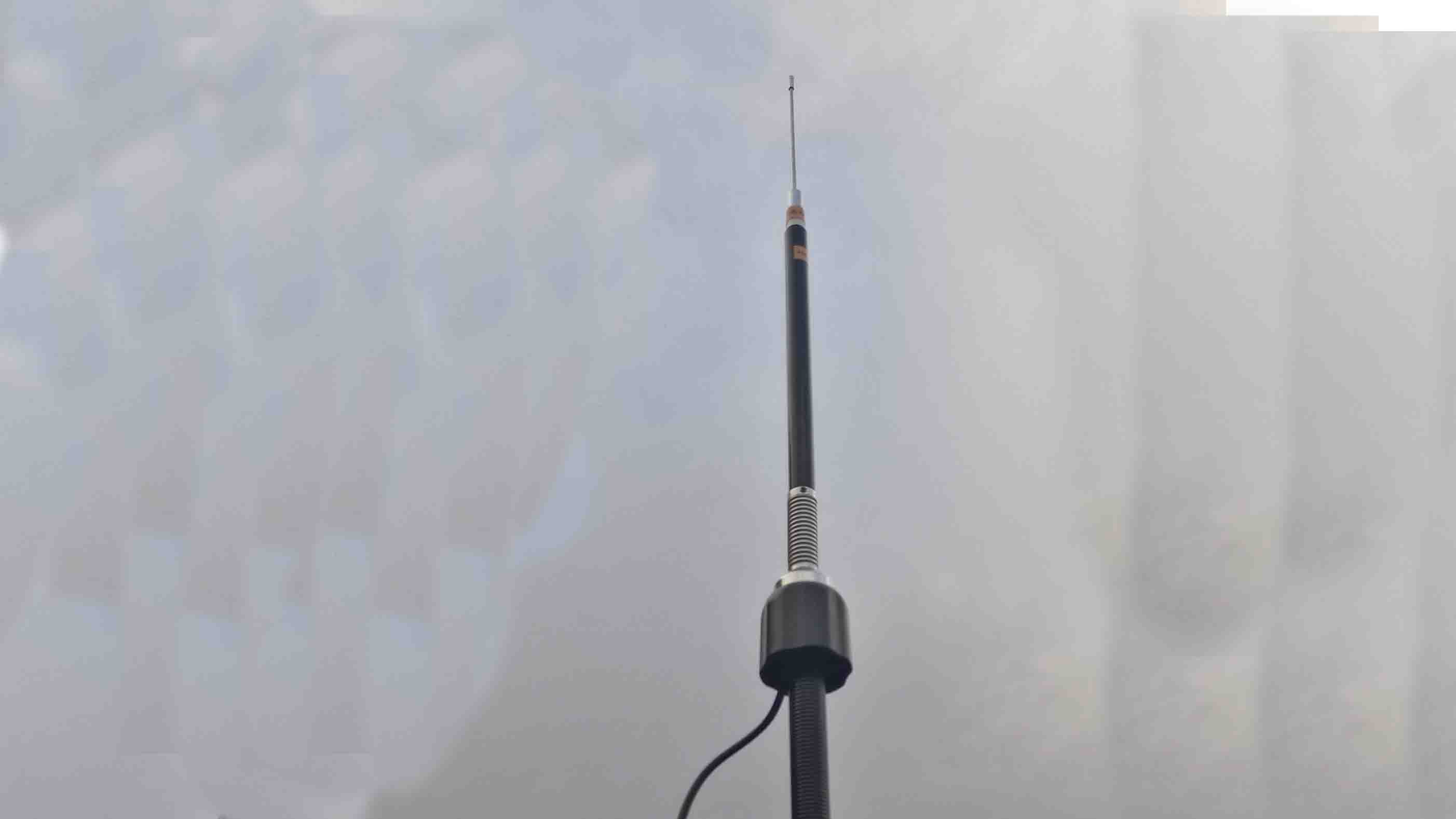

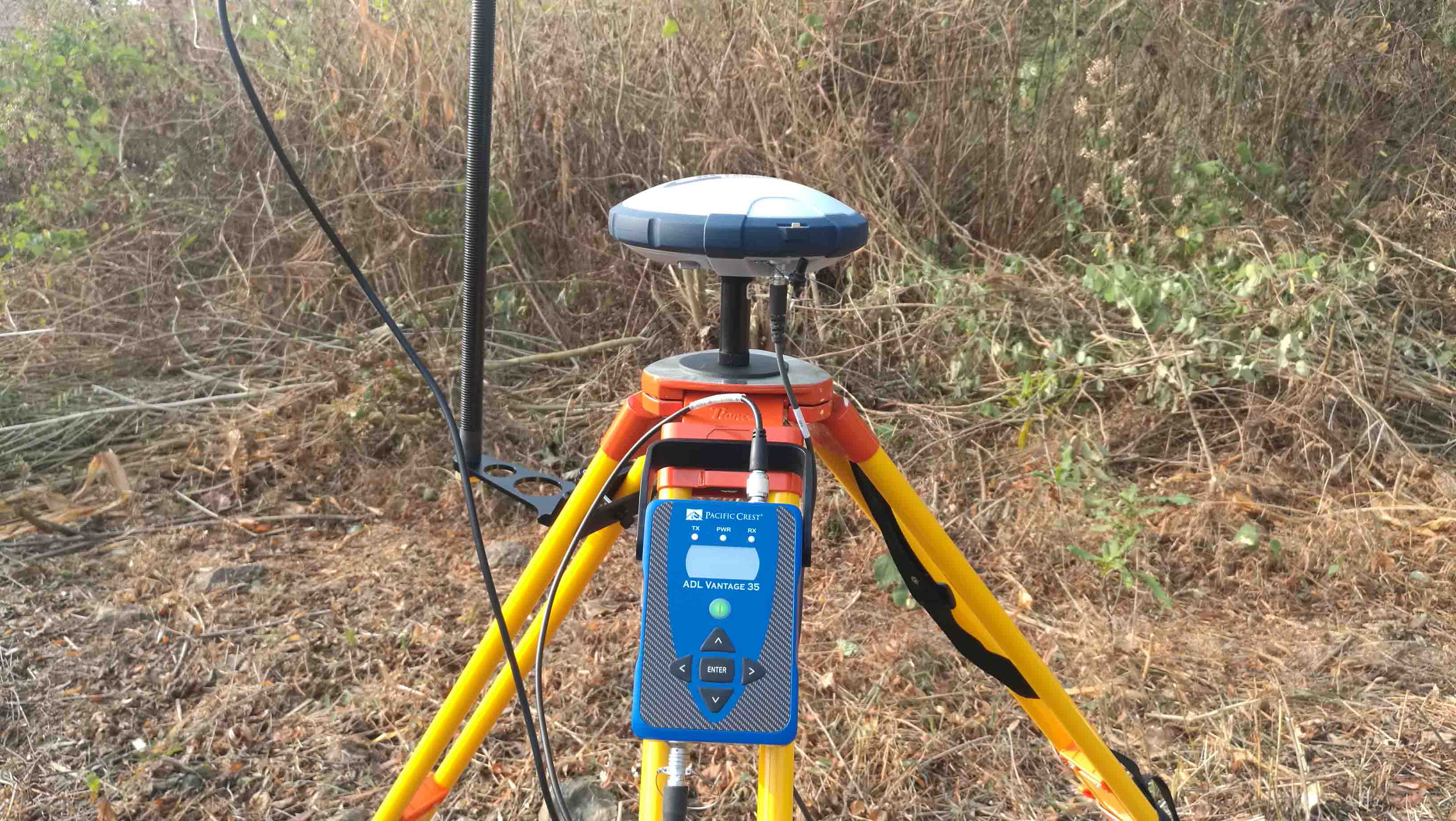

    设置电台

    相比中海达外挂电台的傻瓜模式,天宝光谱配的ADL电台功能丰富,可设置选项多,可根据作业环境、搭配的移动站不同选择不同的工作模式,及信号发射协议、频道、空中波特率。

    经过测试发现电台设置成如下模式,信号传播得远,固定快。

    波特率 38400 (与基站设置相同)

    接收时灯号意义 收到信号

    发射功率 35W (最大功率)

    接收敏感度 低 (基站)

    操作模式 基站/移动站

    无线链路速率 9600    (有4800和9600可选择,选9600)

    数据协议 TT450S (HW)  (可选协议很多,请选择 TT450S (HW) )

    接收频道和频率 02 412.05000MHz (一共19个频道,不同的频道对应不同的频率)



    4、设置移动站接收信号







    【最强RTK】天宝光谱SP60使用教程

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60

    手簿连接移动站,进移动站设置

    数据链 内置电台

    频道 02 412.05000MHz   (与基站ADL电台设置相同)

    电台协议  TT450S (HW)  (与基站ADL电台设置相同)

    空中波特率 9600  (与基站ADL电台设置相同)

    敏感度



    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60

    5、两个点计算参数

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60



    6、一个点点校验

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60

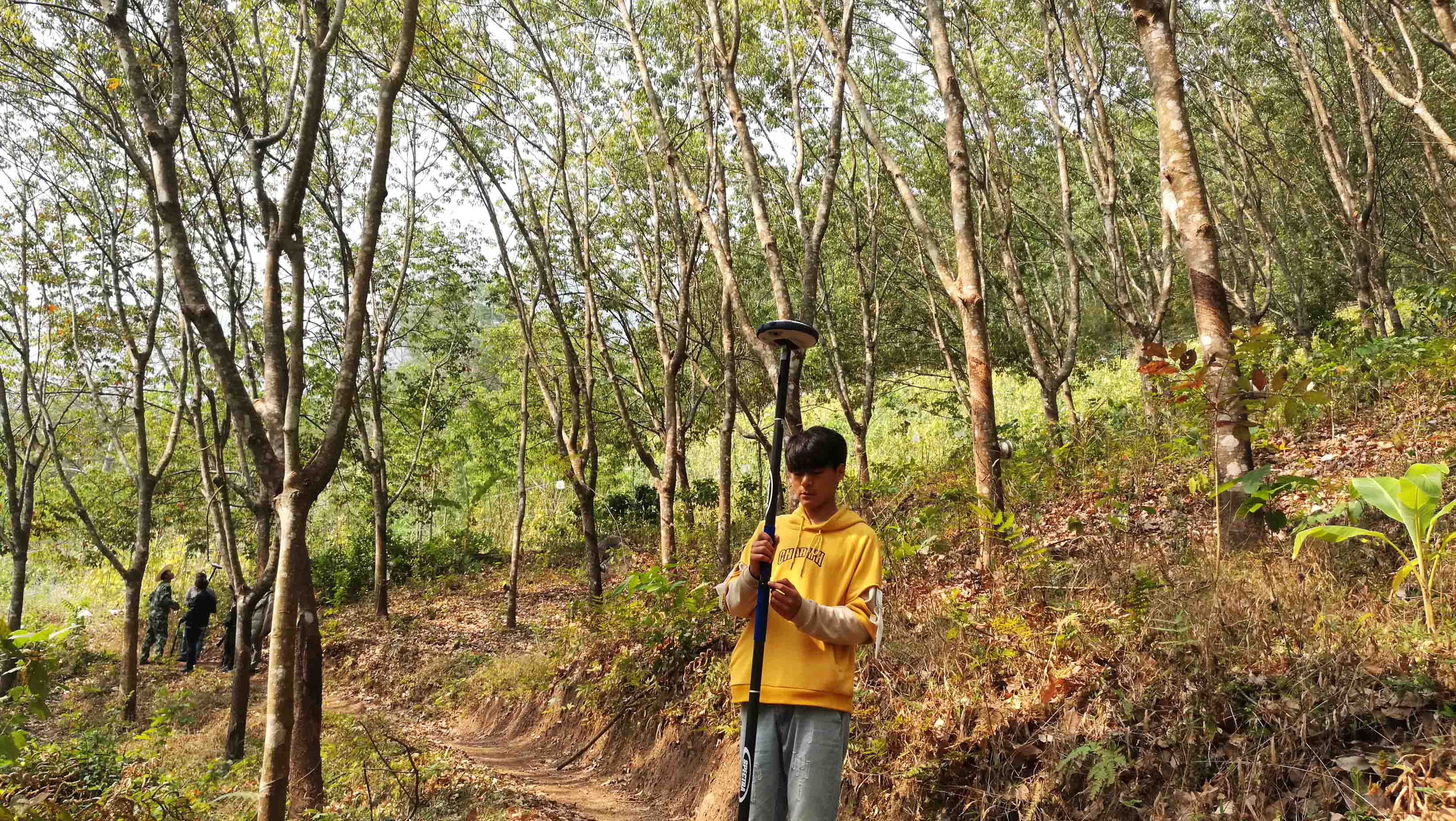

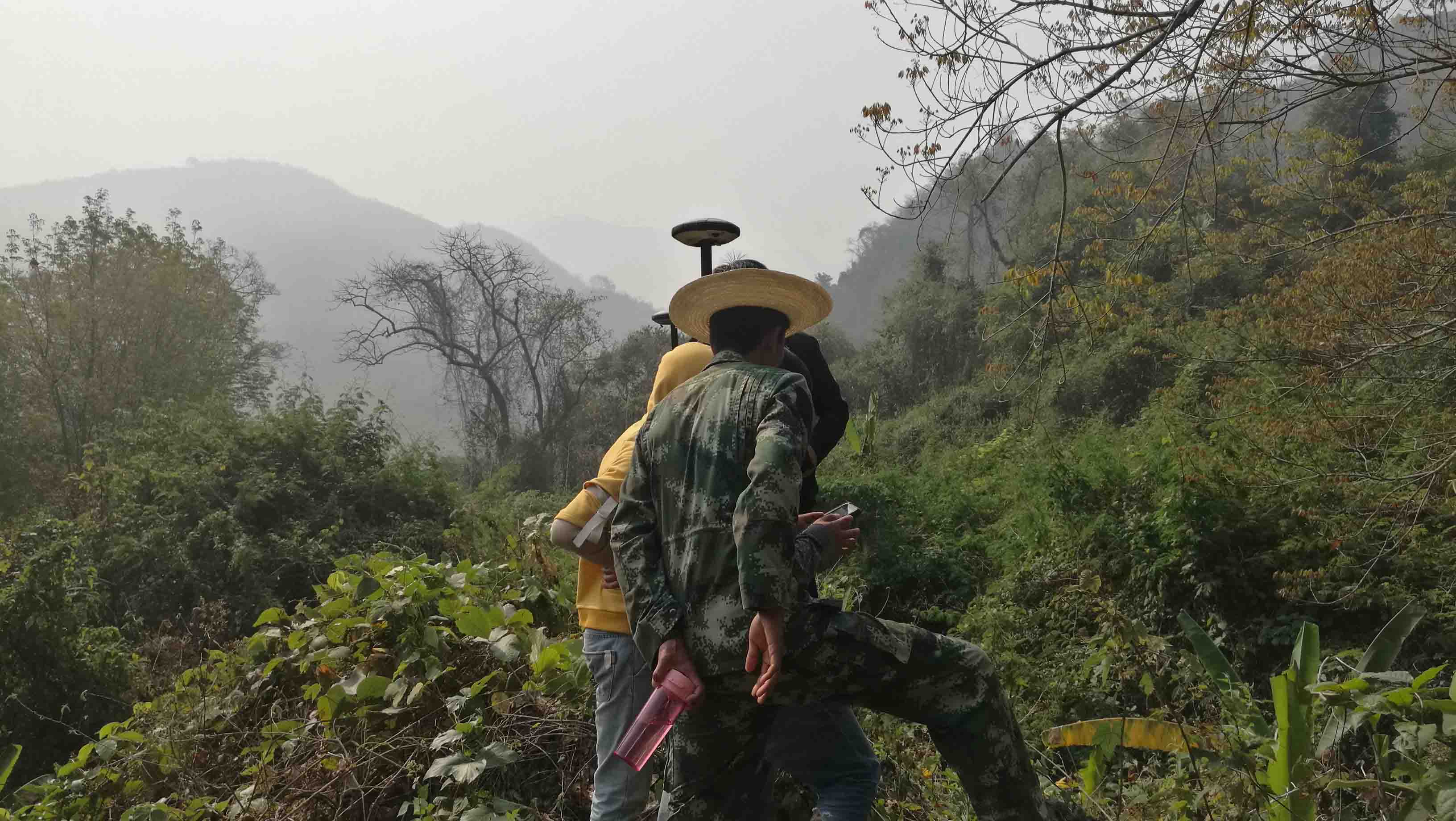

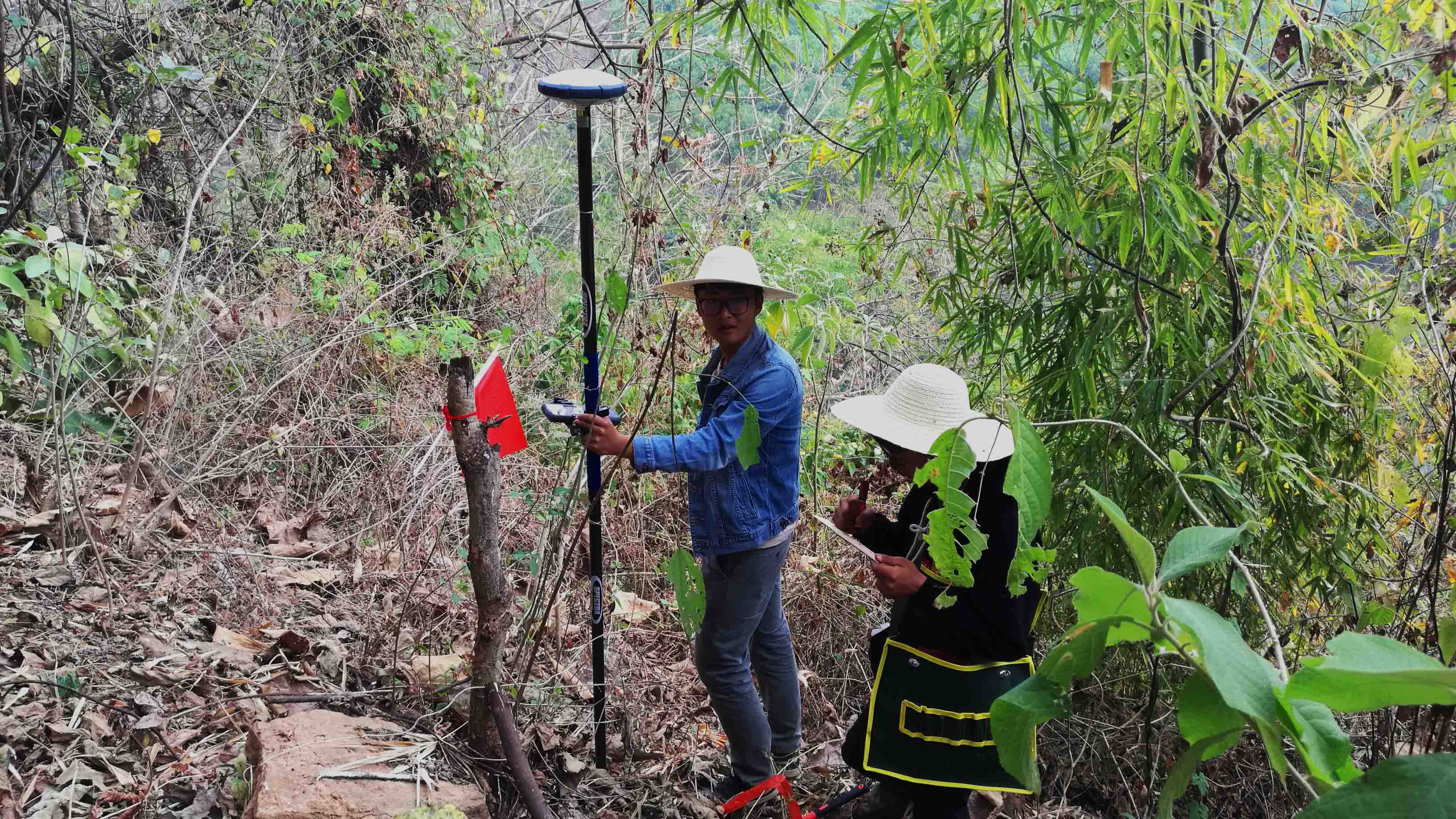

    7、碎步测量

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60

    【最强RTK】天宝光谱SP60使用教程

    dav

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60

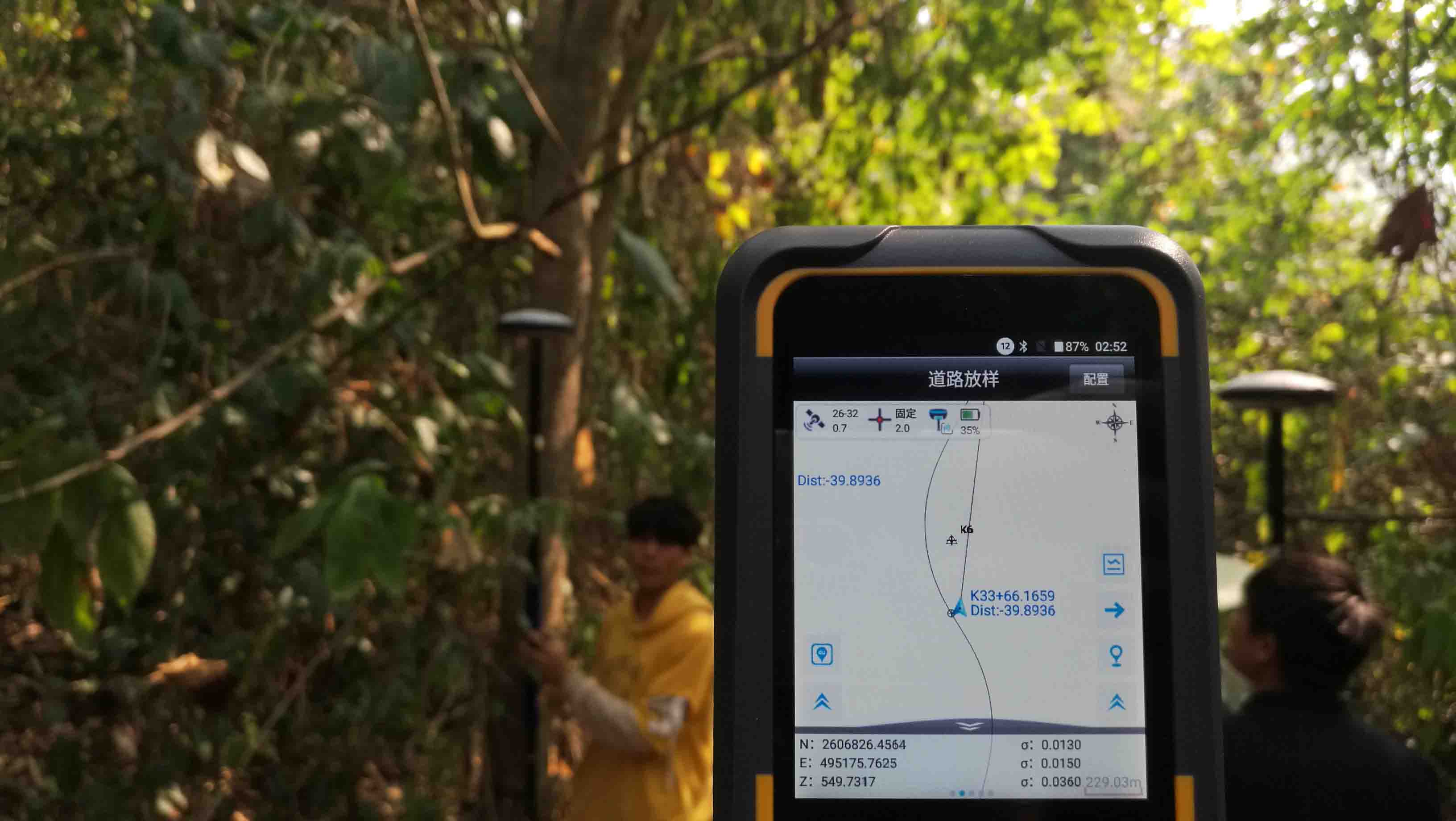

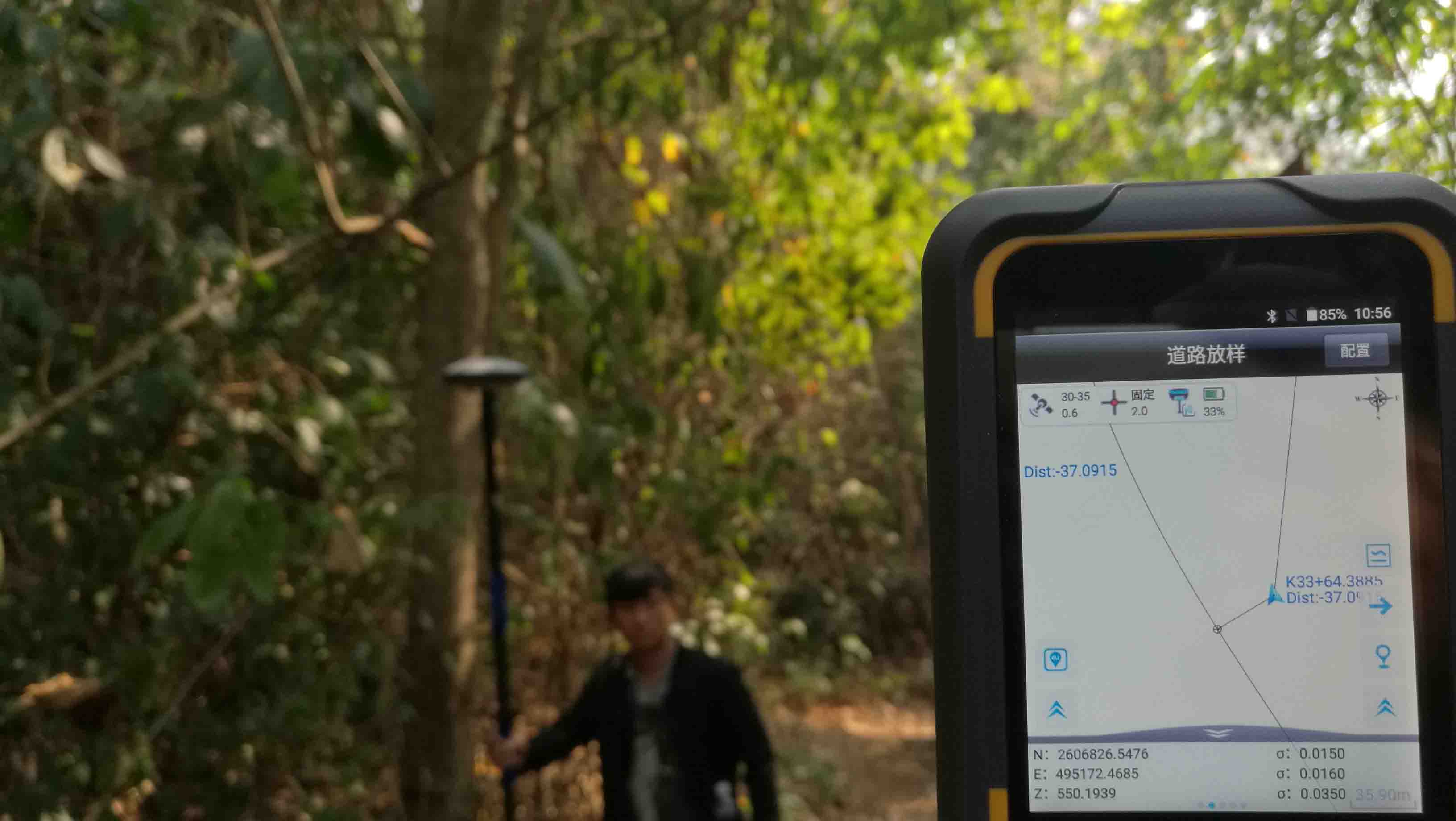

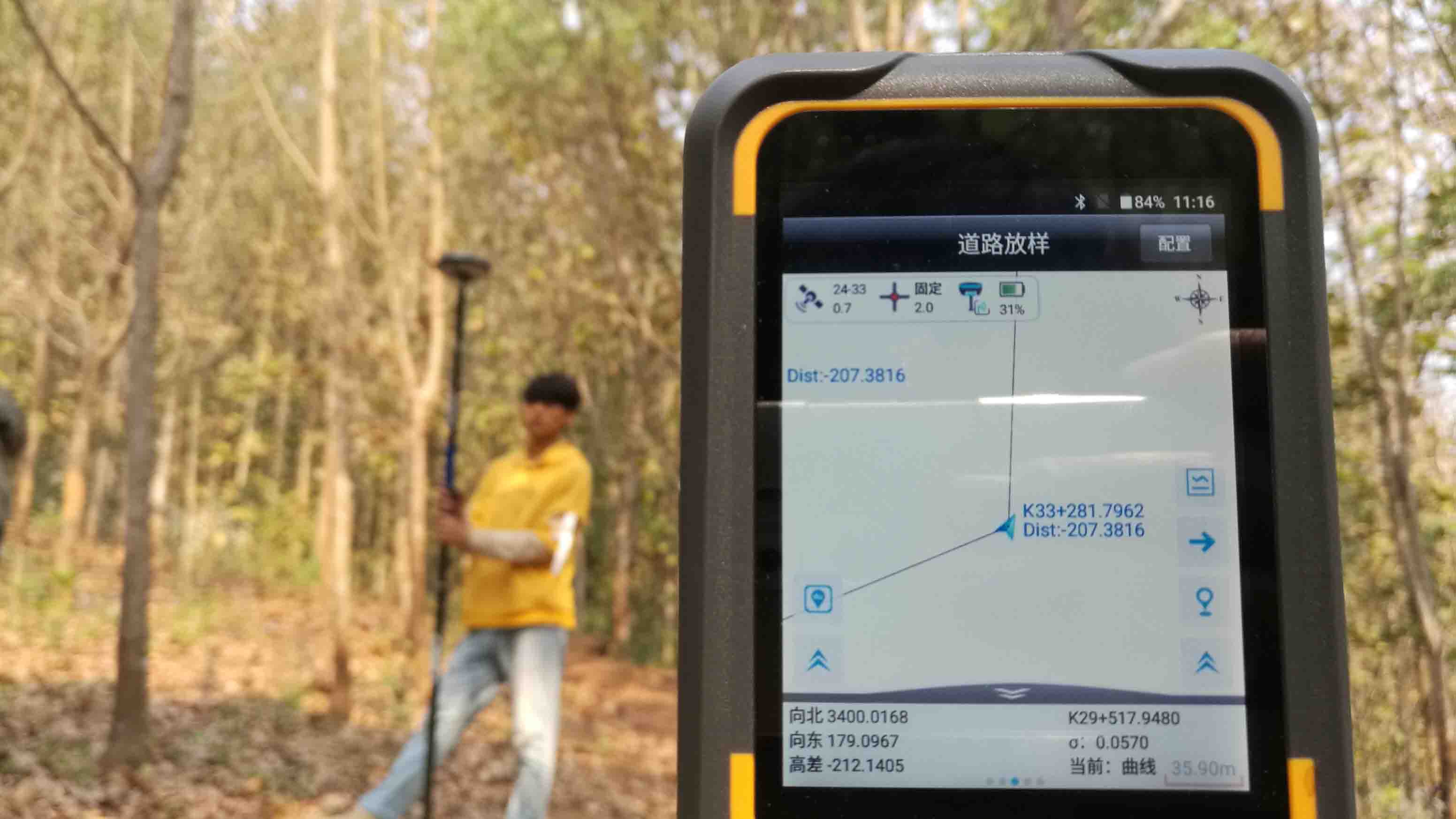

    8、道路测量

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60

    【最强RTK】天宝光谱SP60使用教程

    天宝光谱GPS RTK SP60



    注意事项:

    1、天宝光谱RTK  没有注册码

    2、天宝光谱SP60标配只有一块电池。

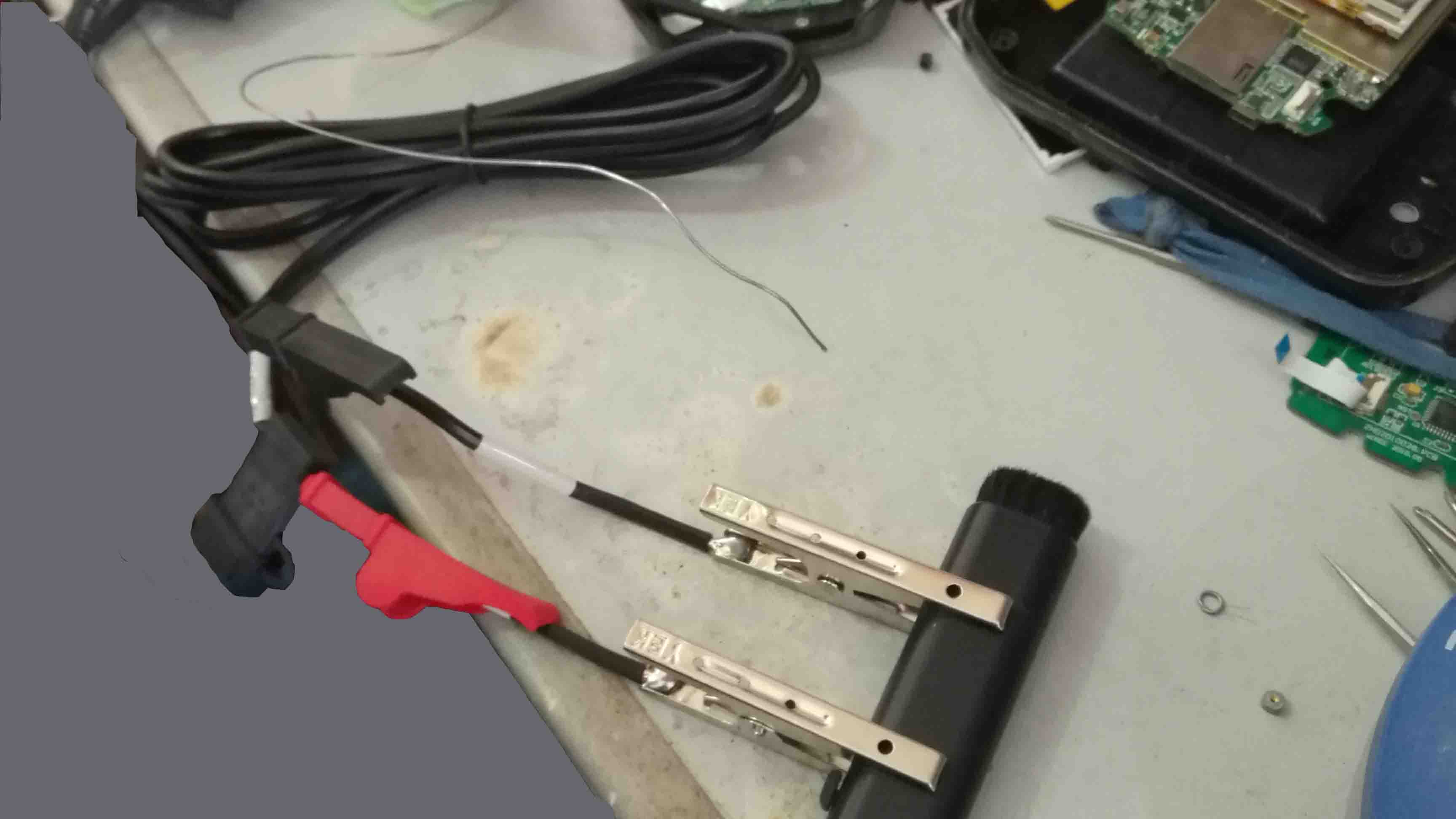

    3、ADL出厂标配电源线没有电瓶夹子,到货后需要提前焊接电瓶夹子。

    【最强RTK】天宝光谱SP60使用教程

    4、使用过程中,如果长时间浮动,点击重新解算,会很快固定。
