快速学习奥维互动地图导入控制点及坐标进行现场找点位置

    在新建铁路、公路线路过程中通常是由设计院移交控制点坐标给施工单位,以往设计院移交控制点时都是拿着一台手持GPS进行寻找已知控制点,但是随着科技的发展现在有多种地图可以支持导航定位系统,其中包括google earth、奥维互动地图等,奥维互动地图具备的功能非常强大,作为现场施测人员通常需要用到线路图、控制点在地图中展点,下面给大家讲解一下如何将控制点坐标导入奥维互动地图中。





    1

    将控制点坐标生成KML(google)文件



    1.在生成KML文件之前要确定当前坐标系属于WGS84椭球,因为WGS84是奥维互动地图默认坐标系

    2.如果不是WGS84坐标系需要将其他椭球坐标系转换为WGS84椭球坐标系

    3.转换工具及Google Earth KML文件生成工具(需要excel平台,安装excel)下载地址:



    生成KML工具:控制点转为kml格式导入到奥维互动地图.zip

    下载地址:pan.zhdrtk.com

    4.坐标转换完毕后,将WGS84坐标系(经纬度)复制到Google Earth KML文件生成工具表格中,Google Earth KML文件生成工具可以根据自己的要求选择多种地标样式

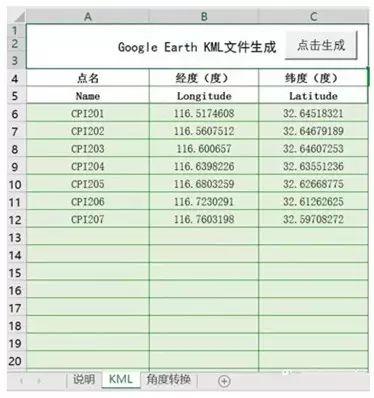

    将经纬度复制到Google Earth KML文件生成工具KML表格中的图示,如果提示提示部分功能被禁用,点击启动。

    快速学习奥维互动地图导入控制点及坐标进行现场找点位置

    5.点击“生成”按钮后会提示保存路径,文件名格式为(地标点—年月日)也可以根据自己的要求修改名字,选择好路径后点击保存即可生成KML文件

    6.注意:KML表格中的点名(Name)不能为中文字符,不然文件会出现乱码Google Earth不能正常读取。





    2

    将KML文件导入Google Earth或奥维互动地图



    1.导入Google Earth

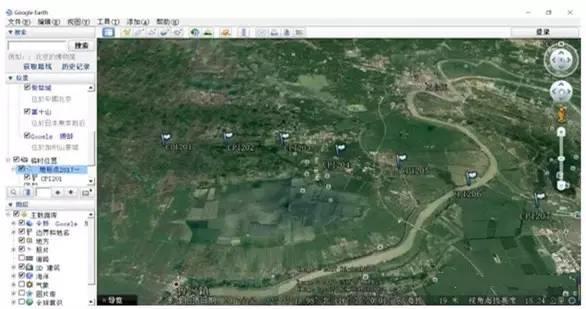

    确保电脑中已经安装Google Earth软件,直接双击(地标点201X年X月X日.kml)文件名即可导入,或在奥维地图中点击顶部的“文件”>>>打开>>>选择地标点文件>>>打开>>>完成,在Google Earth中显示效果图示如下:

    快速学习奥维互动地图导入控制点及坐标进行现场找点位置

    2.将KML文件导入到奥维互动地图中

    打开奥维互动地图浏览器,点击顶部“系统”>>>导入对象>>>选择地标点文件KML>>>点击打开>>>导入>>>确定。

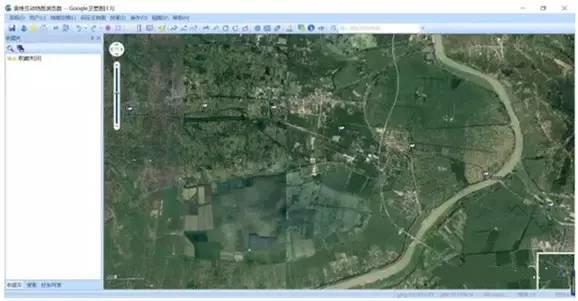

    在奥维互动地图中显示的地标点图示如下:

    快速学习奥维互动地图导入控制点及坐标进行现场找点位置
