【中海达RTK使用第4步】 两个控制点计算四参数



    中海达RTK两个控制点计算参数概述

    1.测量控制点坐标

    选择测区较远两个控制点

    ①测量第一个控制点

    测量→碎步测量→(移动站立在第一个控制点上,气泡水平居中)→平滑采集(折线图标)→采集10次→确定→输入点名→仪器高→保存

    ②测量第二个控制点

    测量→碎步测量→(移动站立在第二个控制点上,气泡水平居中)→平滑采集(折线图标)→采集10次→确定→输入点名→仪器高→保存

    2.把控制点坐标输入手簿

    把两个控制点添加到控制点库

    项目→坐标数据→控制点→添加→依次输入第一个第二个控制点坐标

    3. 计算参数

    项目→参数计算→

    ①添加第一个控制点
           添加→源点→进点库→从坐标点(原始数据)选择第一个控制点采集的坐标→

    目标点→从控制点库选择第一个控制点

    ①添加第二个控制点

    添加→源点→进点库→从坐标点(原始数据)选择第二个控制点→

    目标点→从控制点库选择第二个控制点

    计算→查看尺度K是否接近1(1.000或0.999)?
    尺度K接近1.000或0.999,点运用
    不接近1,点否,检查控制点是否输错,控制点是否有问题,重新计算?









    详细操作说明

    展开收缩



    两个控制点计算四参数说明



    1、采集控制点坐标

    进碎步测量用平滑采集依次采集GPS01和GPS05点,输入点名GPS01、GPS05,杆高保存。

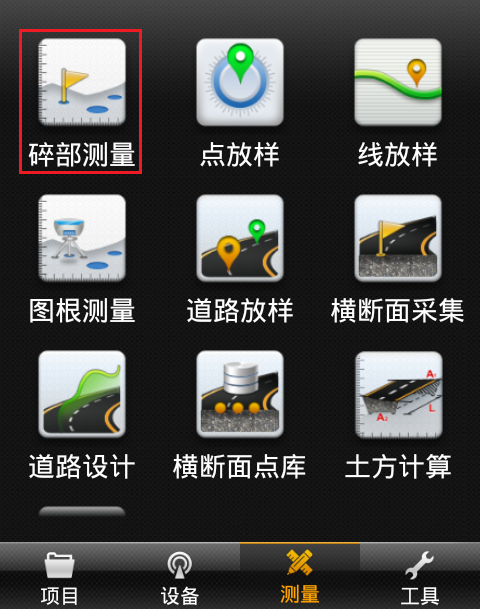

    1.1 进碎步测量

    【中海达RTK使用第4步】 两个控制点计算四参数

    ②点显示隐藏图标

    【中海达RTK使用第4步】 两个控制点计算四参数

    采集控制点GPS01,把移动站放在控制点GPS01上,气泡水平居中【中海达RTK使用第4步】 两个控制点计算四参数

    【中海达RTK使用第4步】 两个控制点计算四参数

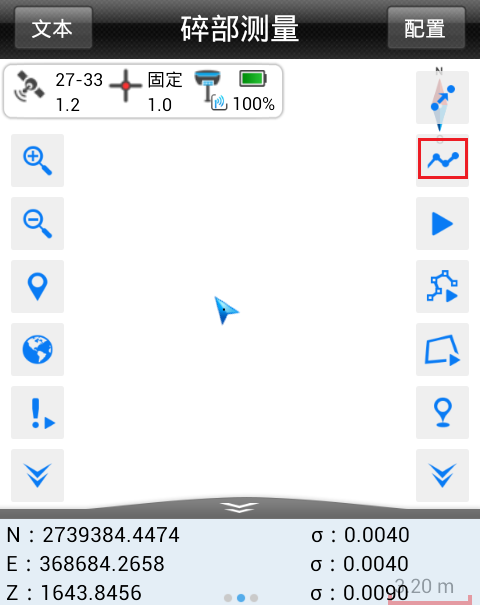

    点击折线图标平滑采集坐标。

    【中海达RTK使用第4步】 两个控制点计算四参数

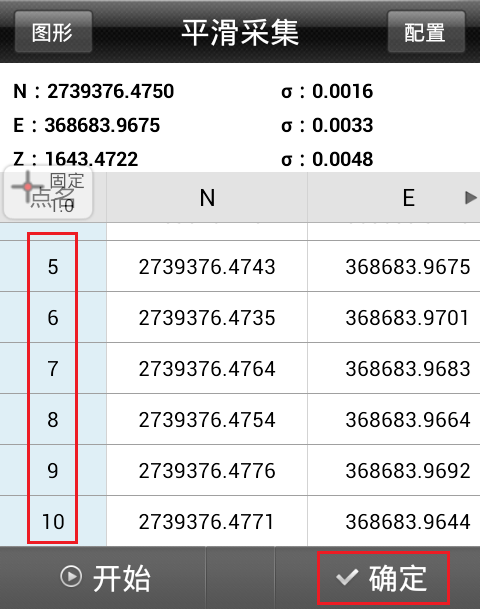

    平滑采集,每秒采集一次,采集10次求平均,精度较高!

    ③点平滑采集图标开始采集

    ④平滑采集10次

    【中海达RTK使用第4步】 两个控制点计算四参数

    ⑤输入点名(GPS01)、杆高(1.8)

    重复以上操作 采集控制点GPS05,

    <把移动站放在控制点GPS05上,气泡水平居中

    ⑥点平滑采集图标开始采集 ⑦平滑采集10次 ⑧输入点名(GPS05)、杆高(1.8)>



    2、把控制点输入到控制点库

    进坐标数据,选择控制点,添加,把GPS01\GPS05依次添加进去。



    3、计算参数

    ①进计算参数

    【中海达RTK使用第4步】 两个控制点计算四参数

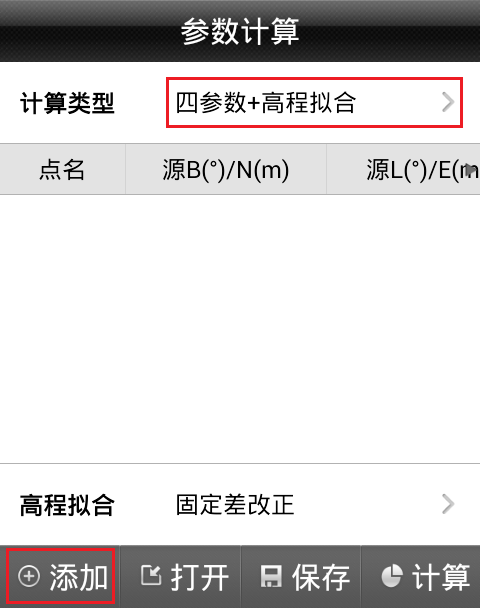

    ②默认计算类型“四参数+高程拟合”

    【中海达RTK使用第4步】 两个控制点计算四参数

    点添加依次添加GPS01和GPS05。

    ④添加 GPS01

    源点       进点库从坐标点库选择GPS01

    目标点    进点库从控制点库选择GPS01

    保存

    ⑤添加 GPS05

     源点     进点库从坐标点库选择GPS01

     目标点    进点库从控制点库选择GPS01

     保存

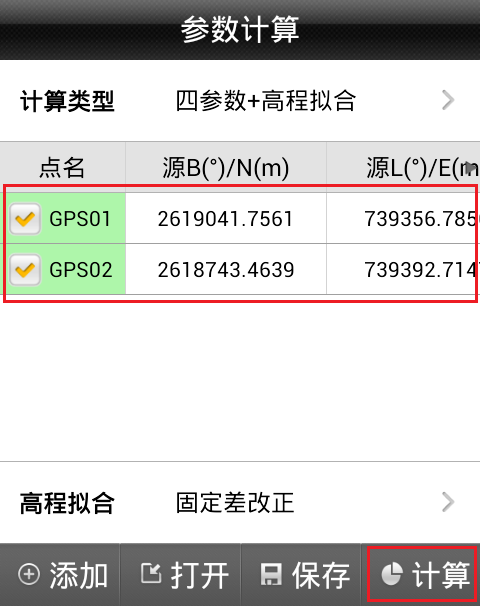

     ⑥添加结果

    【中海达RTK使用第4步】 两个控制点计算四参数

    ⑦计算

    ⑧计算结果:四 参 数

    平移北:—

    平移东:—

    旋转:—

    尺度K:无限接近1,即0.999xxxxxxx < K <1.000xxxxxxx

    高程拟合

    改正值A:XX.XXXX

     注意:尺度K<0.999,尺度K>1.000,考虑操作错误或控制点有问题重新计算

     ⑨点击 应用!

    4、检核精度

    参数计算完后,必须对所计算结果精度检核,检核方法有两种:

    ①测控制点做对比,进碎步测量,测任意控制点坐标(N,E,Z)与已知坐标(N,E,Z)对比。

    ②放控制点坐标,把移动站放在控制点上,显示的移动量就是误差。

    误差小于两三公分就可以开始测量,否则要重新计算。



    cors
    匿名

    发表评论

    匿名网友

    :?: :razz: :sad: :evil: :!: :smile: :oops: :grin: :eek: :shock: :???: :cool: :lol: :mad: :twisted: :roll: :wink: :idea: :arrow: :neutral: :cry: :mrgreen:

    评论:34   其中:访客  25   博主  9
      • QQ游客
        QQ游客 0

        选用多个点计算四参数,能否提高精度

          • 小编
            小编

            @ QQ游客 四参数精度高低与点的数量没有关系;计算参数点精度高,计算参数精度就高,

              • _
                _ 8

                @ 小编 参数计算没问题 但是校点误差就非常大

                  • 小编
                    小编

                    @ _ 先用参数计算,基站移动过以后再用点校验

                      • 匿名
                        匿名 8

                        @ 小编 参数计算满足K值要求,直接测量就可以吗?基站移动了再用点校验吗?

                • QQ游客
                  QQ游客 0

                  很好,但不够详细

                  • Allen纪
                    Allen纪 8

                    一个手部参数计算完成 别的手部还用计算吗

                      • 小编
                        小编

                        @ Allen纪 可以不计算,项目设置里有个二维码参数分享功能,让另外一个手簿扫一下就可以。

                      • 独家记忆、
                        独家记忆、 8

                        你好,就是我每次用两个点计算的时候K值都不满足,都是0.97207 但是每次校正点位都是几个毫米,是怎么回事呢

                          • 小编
                            小编

                            @ 独家记忆、 可能原因有:①中央子午线没有改,请在坐标系投影里改成当地中央子午线。②参数叠加,请新建项目后,把中央子午线改成当地中央子午线,并且把平面转换和高程拟合改成无,重新计算参数 ③ 检查控制点坐标有没有输错,或核实控制点正确性?

                              • QQ游客
                                QQ游客 0

                                @ 小编 为啥参数叠加后会出现0.997

                                • 匿名
                                  匿名 8

                                  @ 小编 改后还要再做一次参数么

                                • qq181020783
                                  qq181020783 2

                                  @ 独家记忆、 我的也是0.997,复测精度都在1cm范围内

                                • QQ游客
                                  QQ游客 0

                                  我那个参数计算后尺度是1.00025。然后放样点之后是距离原先那个点差着八十公分

                                  • 成
                                    8

                                    在两个控制点上对点没问题,可是到了下个控制点复测就偏差有十几公分的偏差,往回复测就没有问题,这是什么回事啊,

                                    • 匿名
                                      匿名 8

                                      高程始终偏差十几公分,不知道怎么回事

                                      • QQ游客
                                        QQ游客 0

                                        我测量前不参数计算,建好项目,坐标系改好直接测,测完之后进行参数计算行不行,就是我之前测的原始数据会变不?

                                        • QQ游客
                                          QQ游客 0

                                          不是要两点的两套坐标才能计算四参数吗?

                                          • 匿名
                                            匿名 8

                                            我碎步测量采集数据,在点库找不着数据,计算参数采集一个添加一个,很麻烦,怎么能从坐标数据中直接调取采集的数据!

                                            • QQ游客
                                              QQ游客 0

                                              我碎步测量采集数据,在点库找不着数据,计算参数采集一个添加一个,很麻烦,怎么能从坐标数据中直接调取采集的数据!

                                              • 阿飞
                                                阿飞 8

                                                我原始数据是角度。不是坐标。怎么解决?急急急。我没校正都是角度了。

                                                • 匿名
                                                  匿名 8

                                                  你好,我按照你说的搞的,尺度k怎么是2.0

                                                    • 小编
                                                      小编

                                                      @ 匿名 2.0是错误,这种问题有两种可能性,①控制点有问题,②控制点坐标输错

                                                    • 匿名
                                                      匿名 8

                                                      控制点的坐标上哪找去?

                                                      • QQ游客
                                                        QQ游客 1

                                                        你好,我想请问一下,例如我负责的标段一共12公里,且地形复杂,RTK无法做到一次架设覆盖整个标段,这样我应该如何转换参数呢。。还有例如我用A、B两点转换参数,A桩号为K15+000,B桩号为K21+000。那我的测量范围是否只局限于K15+000~K21+000之间呢

                                                          • 小编
                                                            小编

                                                            @ QQ游客 两个问题:
                                                            1、电台受限制于地形遮挡一次达不到这么远,可以考虑用手机卡,手机卡保证精度的作业半径是10km。
                                                            2、A、B两点求转换参数,在两点间的任意位置测量,精度是满足要求的,超过两端越远,误差越大。

                                                            • QQ游客
                                                              QQ游客 1

                                                              @ QQ游客 直接购买个千寻的账号。就不要架设基站那么麻烦了。直接坐标设置好了。项目建好了直接可以用 前提是要有张电话卡。插在手薄里选择手薄网络。插在蘑菇头里选着内置网络。。直接在移动站里设置

                                                            • QQ游客
                                                              QQ游客 0

                                                              参数转换中高程拟合,采用固定差改正和带状拟合是高程测量结果不一样怎么回事

                                                                • 小编
                                                                  小编

                                                                  @ QQ游客 这两个选项算法不一样

                                                                • 匿名
                                                                  匿名 8

                                                                  问,如果旋转达到300多度,尺度接近0.999左右有没有问题,就担心旋转300多度的数据有没有影响 ,点了应用测出来的标高坐标也没有出入。

                                                                  • 未辞盼归期
                                                                    未辞盼归期 0

                                                                    你好,我们测区范围有三十公里,使用四参数计算+高程拟合可以吗?
