【中海达RTK使用第5步】 一个控制点点校验

    点校验什么情况下使用?

    在同一个坐标系统项目下,使用两个控制点计算参数后,基站位置发生变化(比如基站重新平滑坐标、基站更换位置、第二天重新架基站测量),这时就可以使用点校验功能了,用一个已知点做点校验,就可以继续测量。



    点校验概述

    选择测区任意控制点,把移动站立在控制点上气泡水平居中!

    项目→项目设置→点校验信息→源点→点击平滑采集图标→平滑采集10次→确定→已知点→输入控制点已知坐标→计算→确定

    测量控制点,查看误差大不?误差满足要求,既可以!



    点校验图文操作说明

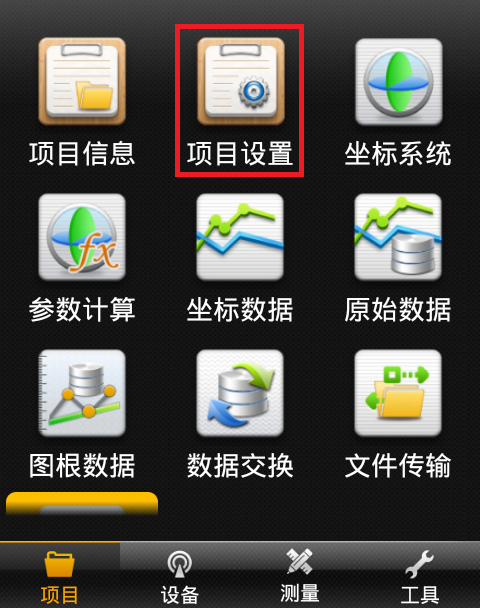

        1、进项目设置



    【中海达RTK使用第5步】 一个控制点点校验



    2、项目设置\系统界面

    3、进点校验信息

    【中海达RTK使用第5步】 一个控制点点校验

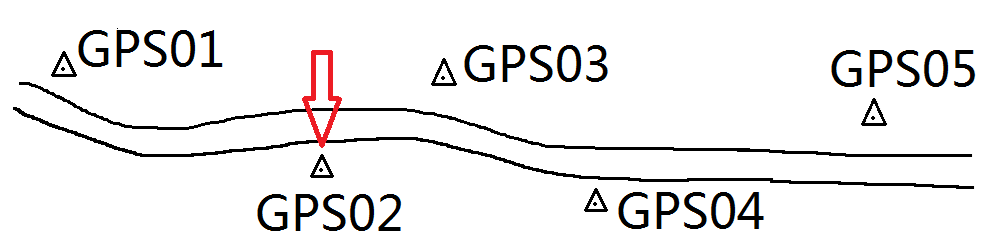

     4、选择测区任意控制点(GPS02),

    把移动站接收机放在控制点上

    【中海达RTK使用第5步】 一个控制点点校验

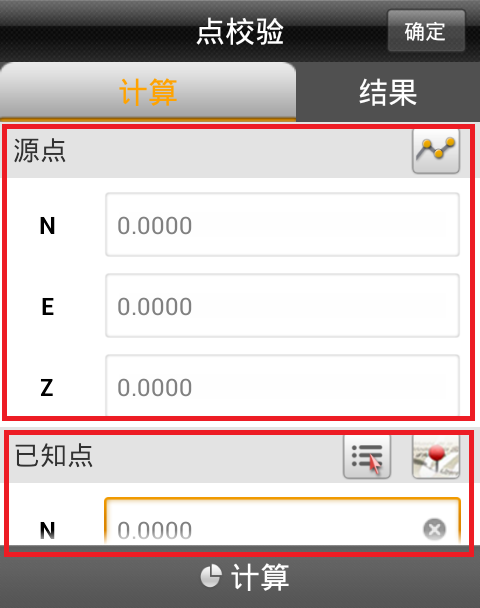

    5、源点点击 平滑采集坐标

    6、已知点输入控制点(GPS2)已知坐标

    7、点击计算

    【中海达RTK使用第5步】 一个控制点点校验

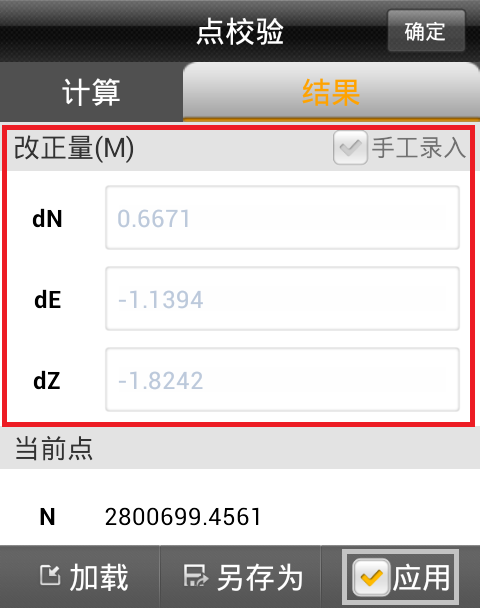

     8、查看计算结果

    【中海达RTK使用第5步】 一个控制点点校验



    9、应用参数(默认勾选)

    10、确定

    【中海达RTK使用第5步】 一个控制点点校验

    11、检核精度

    参数计算完后,必须对所计算的参数进行精度检核,检核方法有两种:

    ①测量控制点坐标对比,进碎步测量,测任意控制点坐标(N,E,Z)与已知坐标(N,E,Z)对比。

    ②放控制点坐标,把移动站放在控制点上,显示的移动量就是误差。

    误差小于两三公分就可以开始测量,否则要重新计算。





    技巧:

    1、使用一个点点校正的前提条件是:

    项目里包含测区坐标转换参数(通过两\三个控制点参数计算得到)。

    2、如果项目里没有当地测区的转换参数,

    即使在GPS01做了点校验,跑到GPS05检核时会有偏差,

    或在GPS03做了点校验,跑到GPS01和GPS05检核时都会有偏差!

    3、针对电力测量客户,

    电力行业很多都是用wgs84坐标系,GPS默认坐标系也是wgs84,因此只一个点做点校验就可以,不需要用两个点求转换参数!

    4、只要移动过基站,或者重新设置过基站都需要做点校验!

    5、建议每天都新建项目,做点校验,即使数据出错都只会影响到当天的数据!

    cors
    匿名

    发表评论

    匿名网友

    :?: :razz: :sad: :evil: :!: :smile: :oops: :grin: :eek: :shock: :???: :cool: :lol: :mad: :twisted: :roll: :wink: :idea: :arrow: :neutral: :cry: :mrgreen:

    评论:25   其中:访客  19   博主  6
      • QQ游客
        QQ游客 0

        为什么点校验只能选择解算坐标的其中一个点?当使用其它控制点为什么会出现很大误差?

        • 承诺
          承诺 2

          如果我第二天重新架仪器,怎么套用已经建立好的坐标系

            • 小编
              小编

              @ 承诺 具体操作方法:1、打开第一天间好坐标系的项目(已经打开请跳过此步骤)。2、进项目设置,点击新项目,把使用最后本地化坐标参数打开。3、新建项目。完毕。你试一下

                • 承诺
                  承诺 2

                  @ 小编 进行下列操作是否也可行:1、新建项目 2、点击项目设置,点击dam图标然后选择之前建好坐标系文件中的dam文件。这样应该也完成了套用吧

                    • 小编
                      小编

                      @ 承诺 这样操作是可以的,没什么问题

                        • QQ游客
                          QQ游客 1

                          @ 小编 如果最后一个项目地距离现在项目地大概80公里也可以这么用吗?

                  • 匿名
                    匿名 8

                    • 匿名
                      匿名 8

                      每天都新建项目是啥意思?最后一条

                      • 秋鸿
                        秋鸿 2

                        你好,在做点校验的时候,高程都会出错,必须把天线高改为零才行。不然,测得的高程就会小于一个天线高,请问这个怎么解决?另外,可不可以先测点,再做点校验?类似华测和南方的操作方秋鸿

                          • 小编
                            小编

                            @ 秋鸿 华测点校验,和中海达参数计算一样

                              • 秋鸿
                                秋鸿 2

                                @ 小编 你好,那点校验,高程错误的问题,怎么解决呢?每次改杆高为0吗?

                            • 请输入您的QQ号
                              请输入您的QQ号 8

                              :evil: 为什么我计算完已知点坐标自己就变了 :shock:

                              • 阿飞
                                阿飞 8

                                用一个点校正可以吗?在用一个点检查。没问题了。可以测量了吗?两个点太麻烦。

                                  • 匿名
                                    匿名 8

                                    @ 阿飞 你微信多少,我们聊聊

                                  • QQ游客
                                    QQ游客 0

                                    想问一下之前几天测量数据都正确的,怎么今天进行点校验以后数据就出现了偏差

                                    • 匿名
                                      匿名 8

                                      老手簿放样点文件输入的文件是.csv还是.txt还是其他的?

                                        • 小编
                                          小编

                                          @ 匿名 这两个格式都支持

                                        • 匿名
                                          匿名 8

                                          已知坐标是啥?

                                            • 小编
                                              小编

                                              @ 匿名 你用来校点的控制点的已知坐标,

                                            • QQ游客
                                              QQ游客 0

                                              怎么我做了四参数,都是正确的,做点校验后,坐标怎么改正不回来呢

                                              • QQ游客
                                                QQ游客 1

                                                上一个项目和现在的项目不是一个坐标系也可以这么用吗?或是上一个项目和这个项目在两地,距离比较远也可以用吗?

                                                • 您输入的好像不是QQ号码
                                                  您输入的好像不是QQ号码 8

                                                  我想问点效验改变的是原始数据还是点平移改变的原始数据,就是84坐标

                                                  • 匿名
                                                    匿名 8

                                                    点校验后误差太大是什么原因?

                                                    • 天马行空
                                                      天马行空 0

                                                      东坐标有8位数,就是有度带,点校验之后再测控制点,坐标差非常大是什么原因?
