【基站使用内置电台_图文教程】中海达RTK基站使用内置电台如何设置固定解?

    内置电台工作示意图

    【基站使用内置电台_图文教程】中海达RTK基站使用内置电台如何设置固定解?

     内置电台信号发射距离示意图。



    1、设置基准站发射信号

    1、设置基准站发射信号

    1.1手薄连接基准站10903689 ①进设备连接【基站使用内置电台_图文教程】中海达RTK基站使用内置电台如何设置固定解?②点击连接images③搜索设备【基站使用内置电台_图文教程】中海达RTK基站使用内置电台如何设置固定解? ④选择对应机身号10903689【基站使用内置电台_图文教程】中海达RTK基站使用内置电台如何设置固定解?⑤输入配对码1234images⑥连接成功,已连接上 10903680主机!【基站使用内置电台_图文教程】中海达RTK基站使用内置电台如何设置固定解?

    1.2设置基准站发射信号

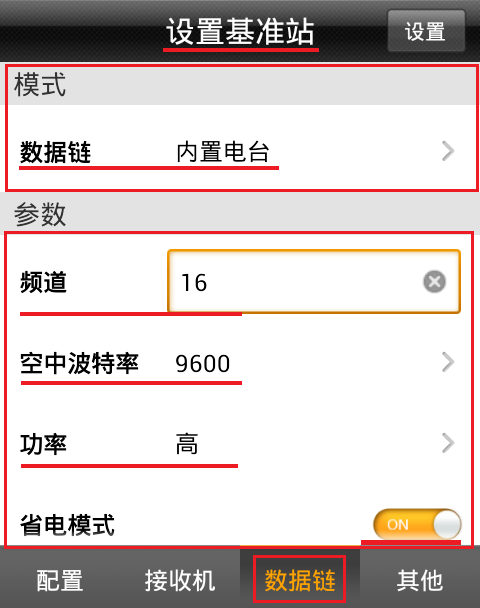

    进基准站 把10903680设置为基准站站工作模式。 ① 接收机里平滑采集坐标 接收机选择BLH 平滑采集坐标 如果不平滑采集 一个坐标, 基准站不 发射信号!!!!images② 数据链选择内置电台   频 道:          16(<99即可) 空中波特率:9600        功率:          高          省电模式:  关闭         使用内置电台时,基准站一定 要装小天线,不装会烧小电台!   【基站使用内置电台_图文教程】中海达RTK基站使用内置电台如何设置固定解?其他里电文格式选择RTCM3.2 电文格式: RTCM3.2    【基站使用内置电台_图文教程】中海达RTK基站使用内置电台如何设置固定解?其他页里只用设置电文格,其他默认!    设置:【基站使用内置电台_图文教程】中海达RTK基站使用内置电台如何设置固定解?同时会弹出提示框:                               images点是还是否? 基准站主机信号 灯不闪,点否,重新平滑采集坐标设置基准站 基准站主机信号灯每秒闪一次,点是,断开与基准站的蓝牙连接。

    2、设置移动站接收信号

    2.1手薄连接移动站

    2.2设置移动站接收信号

    【基站使用内置电台_图文教程】中海达RTK基站使用内置电台如何设置固定解?① 数据链选择内置电台      频道:          XX(<116)空中波特率:9600       【基站使用内置电台_图文教程】中海达RTK基站使用内置电台如何设置固定解?  其它 电文格式:选择RTCM3.2 其它默认【基站使用内置电台_图文教程】中海达RTK基站使用内置电台如何设置固定解? 设置         【基站使用内置电台_图文教程】中海达RTK基站使用内置电台如何设置固定解?                                                     移动站设置成功后,移动站中间信号会每秒闪一次,稍等片刻,手薄会显示固定 【基站使用内置电台_图文教程】中海达RTK基站使用内置电台如何设置固定解?

    ------------------------------------------------------------------------------------

    补充说明

    信号灯说明:

    (A8\A10中间灯,A12右边灯) 基准站            熄灭                           没有发射信号 红 灯每秒闪一次           正在发射信号 移动站            熄灭                           没有收到信号 红灯每秒闪一次           正在接收信号

    移动站显示单点解决办法?

    1、首先判断基站有没有在发射信号? 基站站信号灯不闪,重新设置基准站, 2、基站在发射信号、移动站接收不到信号? 请检查“频道、波特率、电文格式“是否一样
