    大家都知道设置电台模式时候

    需要基站和移动站设置同一频道

    但是对不同厂商的仪器

    各大厂商的电台频率都不一样,怎么办?

    你的01频道对应的频点和我的01频道

    对应的频点完全不一样

    甚至找遍中海达116个频道都没有与其一致的频点



    TS7支持HI-TARGET/TRIMTALK450S/SOUTH/CHC

    如此多的协议可与国内外各品牌的仪联用

    天宝、光谱、徕卡、宾得、中海达、南方、华测、思拓力等等,只有你想不到,没有它做不到





    北斗海达TS7:测绘界的万能钥匙,一键启动

    以下介绍TS7手簿软件设置电台频率的步骤

    超级简单哦~

    文章末尾附上各大厂商的电台频率表

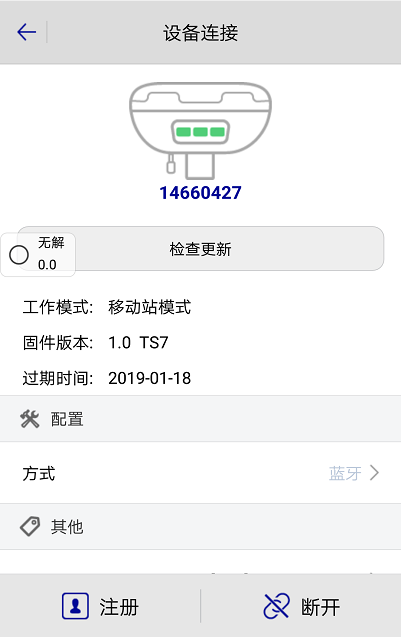

    1、通过NFC闪联连接TS7主机(也可以搜索蓝牙号的方式连接)。

    北斗海达TS7:测绘界的万能钥匙,一键启动

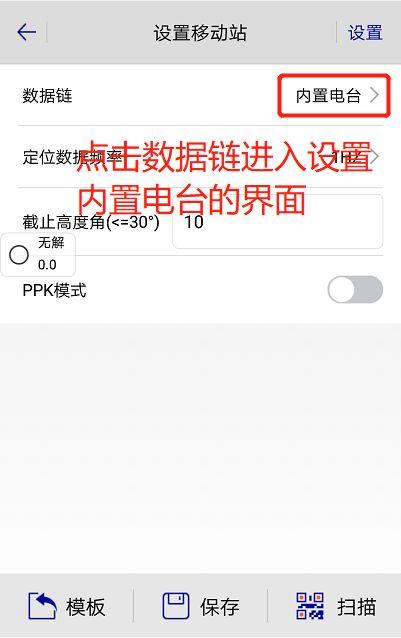

    2、点击“移动站”,点击数据链进行设置内置电台的界面。

    北斗海达TS7:测绘界的万能钥匙,一键启动

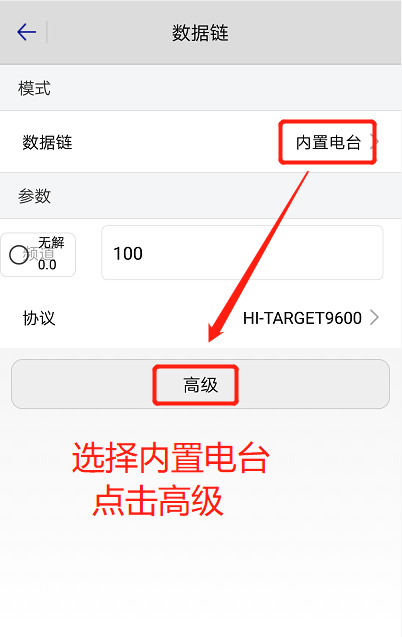

    3、数据链模式设置为“内置电台”,点击下方“高级”按钮。

    北斗海达TS7:测绘界的万能钥匙,一键启动

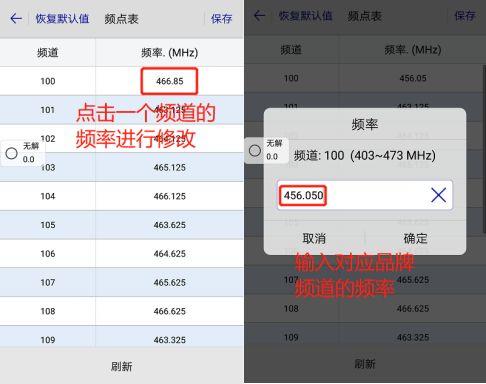

    4、点击一个频道的频率进行修改,输入对应品牌频道的频率,点击保存。

    北斗海达TS7:测绘界的万能钥匙,一键启动

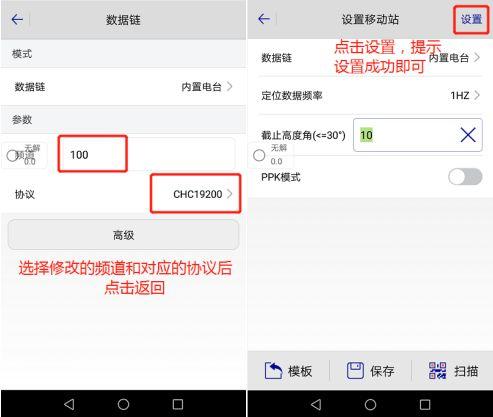

    5、选择刚刚修改的频道和对应的协议,返回后点击设置,提示设置成功即可。

    北斗海达TS7:测绘界的万能钥匙,一键启动





    附录一、中海达频率表

    100个固定频率信道频率表

    频道     频点    协议

    0    459.225    HI-TARGET

    1    459.325    HI-TARGET

    2    459.425    HI-TARGET

    3    459.525    HI-TARGET

    4    459.625    HI-TARGET

    5    459.725    HI-TARGET

    6    459.825    HI-TARGET

    7    459.925    HI-TARGET

    8    460.025    HI-TARGET

    9    460.125    HI-TARGET

    10    460.225    HI-TARGET

    11    460.325    HI-TARGET

    12    460.425    HI-TARGET

    13    460.525    HI-TARGET

    14    460.625    HI-TARGET

    15    460.725    HI-TARGET

    16    460.825    HI-TARGET

    17    460.925    HI-TARGET

    18    461.025    HI-TARGET

    19    461.125    HI-TARGET

    20    461.225    HI-TARGET

    21    461.275    HI-TARGET

    22    461.325    HI-TARGET

    23    461.375    HI-TARGET

    24    461.425    HI-TARGET

    25    461.475    HI-TARGET

    26    461.525    HI-TARGET

    27    461.575    HI-TARGET

    28    461.625    HI-TARGET

    29    461.675    HI-TARGET

    30    461.725    HI-TARGET

    31    461.775    HI-TARGET

    32    461.825    HI-TARGET

    33    461.875    HI-TARGET

    34    461.925    HI-TARGET

    35    461.975    HI-TARGET

    36    462.025    HI-TARGET

    37    462.075    HI-TARGET

    38    462.125    HI-TARGET

    39    462.175    HI-TARGET

    40    462.225    HI-TARGET

    41    462.275    HI-TARGET

    42    462.325    HI-TARGET

    43    462.375    HI-TARGET

    44    462.425    HI-TARGET

    45    462.475    HI-TARGET

    46    462.525    HI-TARGET

    47    462.575    HI-TARGET

    48    462.625    HI-TARGET

    49    462.675    HI-TARGET

    50    462.725    HI-TARGET

    51    462.775    HI-TARGET

    52    462.825    HI-TARGET

    53    462.875    HI-TARGET

    54    462.925    HI-TARGET

    55    462.975    HI-TARGET

    56    463.025    HI-TARGET

    57    463.075    HI-TARGET

    58    463.125    HI-TARGET

    59    463.175    HI-TARGET

    60    459.175    HI-TARGET

    61    459.125    HI-TARGET

    62    459.075    HI-TARGET

    63    459.025    HI-TARGET

    64    458.975    HI-TARGET

    65    458.925    HI-TARGET

    66    458.875    HI-TARGET

    67    458.825    HI-TARGET

    68    458.775    HI-TARGET

    69    458.725    HI-TARGET

    70    458.675    HI-TARGET

    71    458.625    HI-TARGET

    72    458.575    HI-TARGET

    73    458.525    HI-TARGET

    74    458.475    HI-TARGET

    75    458.425    HI-TARGET

    76    458.375    HI-TARGET

    77    458.325    HI-TARGET

    78    458.275    HI-TARGET

    79    458.225    HI-TARGET

    80    458.175    HI-TARGET

    81    458.125    HI-TARGET

    82    458.075    HI-TARGET

    83    458.025    HI-TARGET

    84    457.975    HI-TARGET

    85    457.925    HI-TARGET

    86    457.875    HI-TARGET

    87    457.825    HI-TARGET

    88    457.775    HI-TARGET

    89    457.725    HI-TARGET

    90    457.675    HI-TARGET

    91    457.625    HI-TARGET

    92    457.575    HI-TARGET

    93    457.525    HI-TARGET

    94    457.475    HI-TARGET

    95    457.425    HI-TARGET

    96    457.375    HI-TARGET

    97    457.325    HI-TARGET

    98    457.275    HI-TARGET

    99    457.225    HI-TARGET



    16个可编程频率信道出厂设置频率表

    (出厂时设置接收、发射为不同的频率)

    频道      发射频点   接收频点   协议

    100   459.325    459.225    HI-TARGET

    101   459.425    459.325    HI-TARGET

    102   459.525    459.425    HI-TARGET

    103   459.625    459.525    HI-TARGET

    104   459.725    459.625    HI-TARGET

    105   459.825    459.725    HI-TARGET

    106   459.925    459.825    HI-TARGET

    107   460.025    459.925    HI-TARGET

    108   460.125    460.025    HI-TARGET

    109   460.225    460.125    HI-TARGET

    110   460.325    460.225    HI-TARGET

    111   460.425    460.325    HI-TARGET

    112   460.525    460.425    HI-TARGET

    113   460.625    460.525    HI-TARGET

    114   460.725    460.625    HI-TARGET

    115   459.225    460.725    HI-TARGET



    附录二、南方电台频率表

    南方电台    频点    协议

    1通道    463.125    SOUTH

    2通道    464.125    SOUTH

    3通道    465.125    SOUTH

    4通道    466.125    SOUTH

    5通道    463.625    SOUTH

    6通道    464.625    SOUTH

    7通道    465.625    SOUTH

    8通道    466.625    SOUTH

    附录三、华测电台频率表

    华测电台    频点    协议

    1频道    456.05    CHC

    2频道    456.55    CHC

    3频道    457.05    CHC

    4频道    458.05    CHC

    5频道    459.05    CHC

    6频道    460.05    CHC

    7频道    461.05    CHC

    8频道    462.05    CHC

    9频道    462.55    CHC

    10频道    462.05    CHC

    11频道    456.15    CHC

    12频道    456.65    CHC

    13频道    457.15    CHC

    14频道    458.15    CHC

    15频道    459.15    CHC

    16频道    460.15    CHC

    17频道    461.15    CHC

    18频道    462.15    CHC

    19频道    462.65    CHC

    20频道    455.15    CHC

    21频道    456.25    CHC

    22频道    456.75    CHC

    23频道    457.25    CHC

    24频道    458.25    CHC

    25频道    459.25    CHC

    26频道    460.25    CHC

    27频道    461.25    CHC

    28频道    462.25    CHC

    29频道    462.75    CHC

    30频道    455.25    CHC

    31频道    456.35    CHC

    32频道    456.85    CHC

    33频道    457.35    CHC

    34频道    458.35    CHC

    35频道    459.35    CHC

    36频道    460.35    CHC

    37频道    461.35    CHC

    38频道    462.35    CHC

    39频道    462.85    CHC

    40频道    455.35    CHC

    41频道    456.45    CHC

    42频道    456.95    CHC

    43频道    457.45    CHC

    44频道    458.45    CHC

    45频道    459.45    CHC

    46频道    460.45    CHC

    47频道    461.45    CHC

    48频道    462.45    CHC

    49频道    462.95    CHC

    50频道    455.45    CHC

    附录四、思拓力电台频率表

    思拓力      频率       协议

    1    438.125MHz    Trimtalk 450S

    2    440.125MHz    Trimtalk 450S

    3    441.125MHz    Trimtalk 450S

    4    442.125MHz    Trimtalk 450S

    5    443.125MHz    Trimtalk 450S

    6    444.125MHz    Trimtalk 450S

    7    446.125MHz    Trimtalk 450S

    8    447.125MHz    Trimtalk 450S

    附录五、天宝频率表

    由于天宝的仪器频点都是可以自定义的,在此仅展示主流频率表。

    北斗海达TS7:测绘界的万能钥匙,一键启动
    北斗海达TS7:测绘界的万能钥匙,一键启动
