【图文解说】中海达RTK基站使用外挂电台如何设置固定解?



使用外挂电台设置步骤

1、设置基准站发射信号

1.1 手薄连接基准站,

1.2 进基准站,平滑采集坐标,选择外部数据链,电文格式选择RTCM3.2,设置!

2、设置移动站接收信号

2.1 手薄连接移动站,

2.2 进移动站,选择内置电台,XX频道,波特率9600,设置!

     -->得到固件解

a


假设基准站主机编号为10903680,

移动站主机编号为10903288,

1、设置基准站发射信号

1.1手薄连接基准站10903689

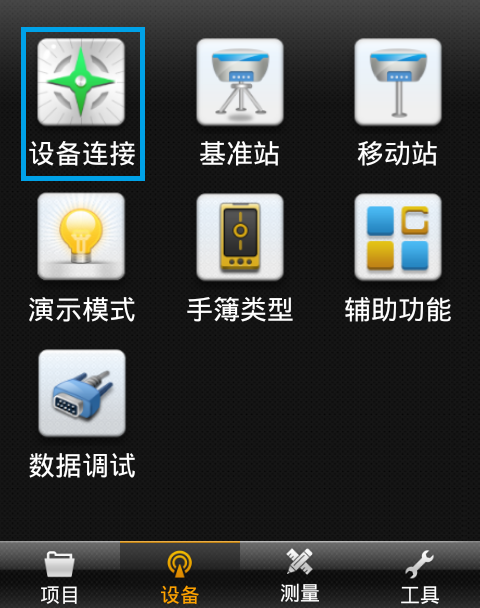

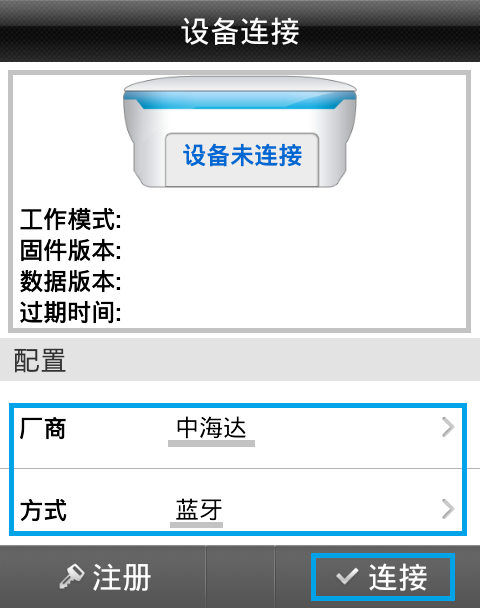

①进设备连接

images

②点击连接

images

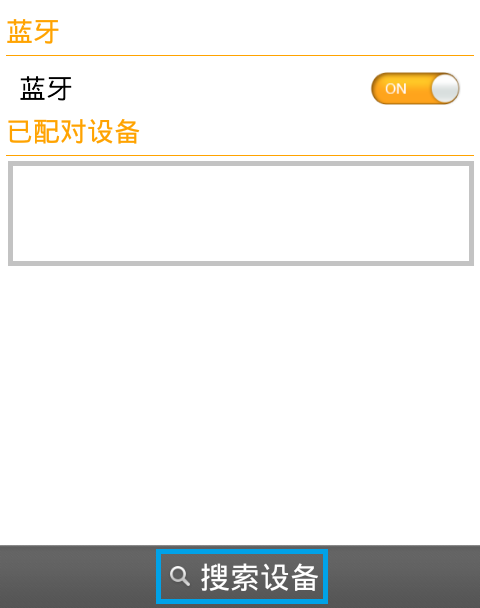

③搜索设备

images

④选择对应机身号10903689

images

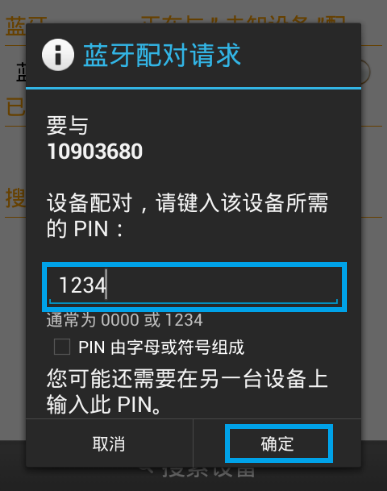

⑤输入配对码1234

images

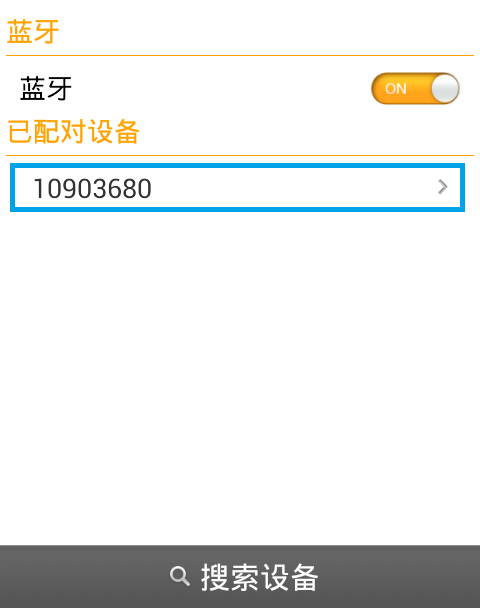

⑥连接成功,已连接上10903680主机!

1.2设置基准站发射信号

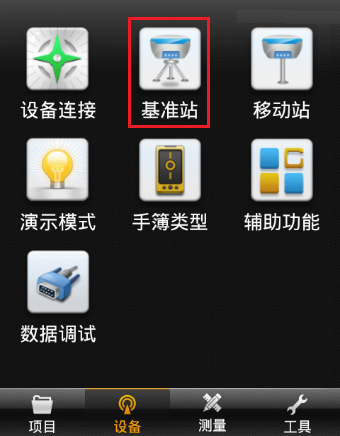

进基准站 把10903680设置为基准站站工作模式。

images

接收机

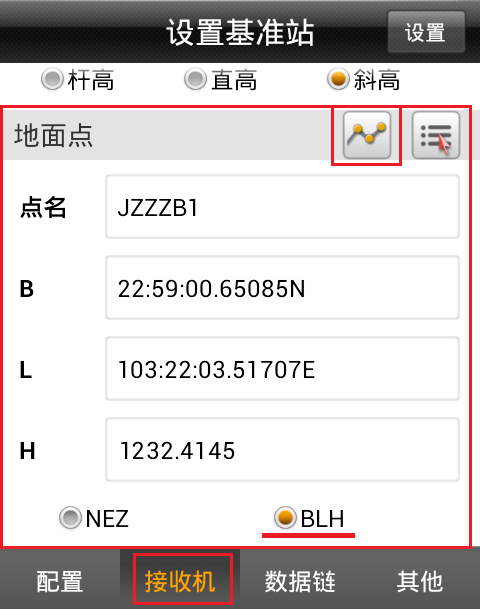

接收机选择BLH 平滑采集坐标

如果不平滑采集 一个坐标, 基准站会发射信号!!!

images

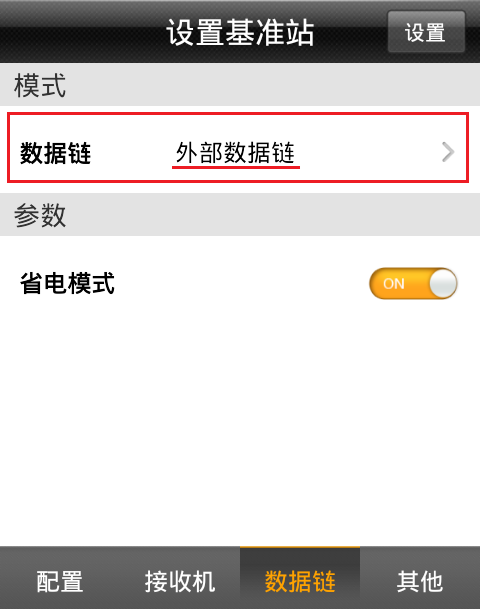

②数据链数据链:外部数据链

省电模式 打开

images



③ 其他

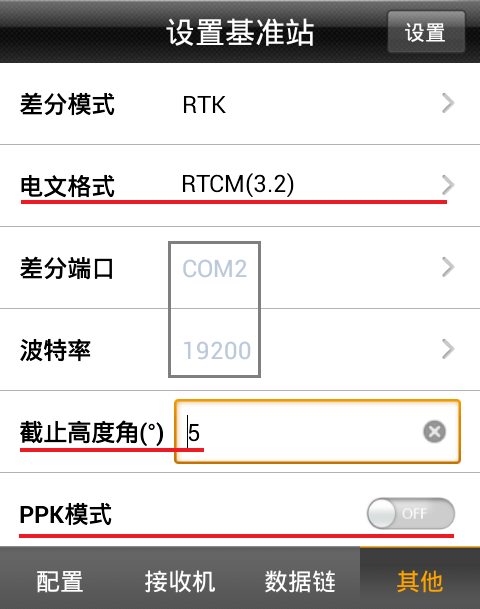

电文格式: RTCM3.2

其他默认,不更改!其他界面只用设置电文格,

images



设置:

images

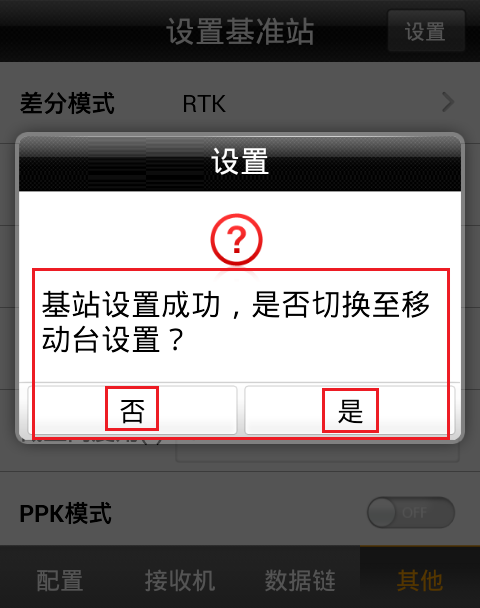

同时会弹出提示框:

images

点击是还是否?

基站电台TX灯不闪,点否,重新设置基站!

基站电台TX灯闪,点是,断开与基准站连接!

2、设置移动站接收信号

 2.1手薄连接移动站10903288

2.2设置移动站接收信号

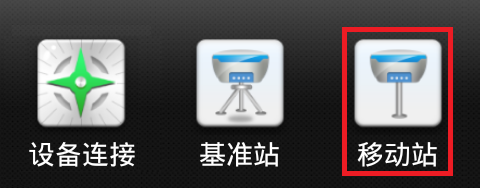

进移动站 把10903288设置为移动站工作模式。

images

① 数据链

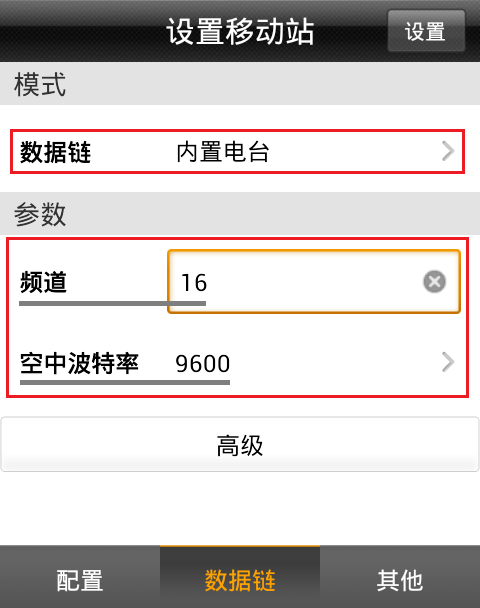

数据链选择:内置电台 频道13  (根据电台显示输) 空中波特率选择9600

images

② 其它

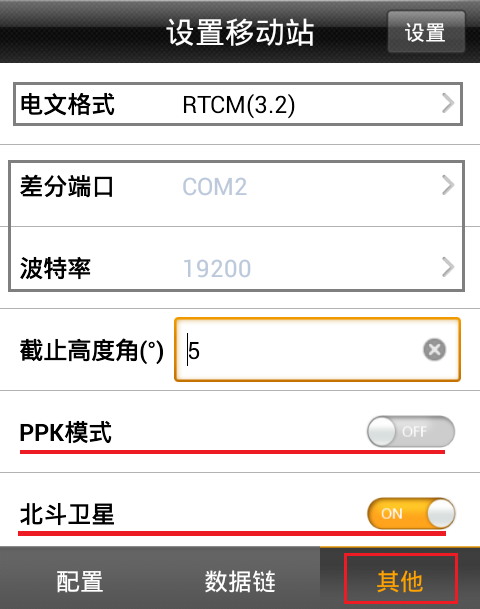

电文格式:选择RTCM3.2 其他界面只用设置电文格,其他默认,不更改!

images

设置移动站10903288设置后,

移动站中间信号会每秒闪一次,稍等片刻,手薄会显示固定

 images

补充说明

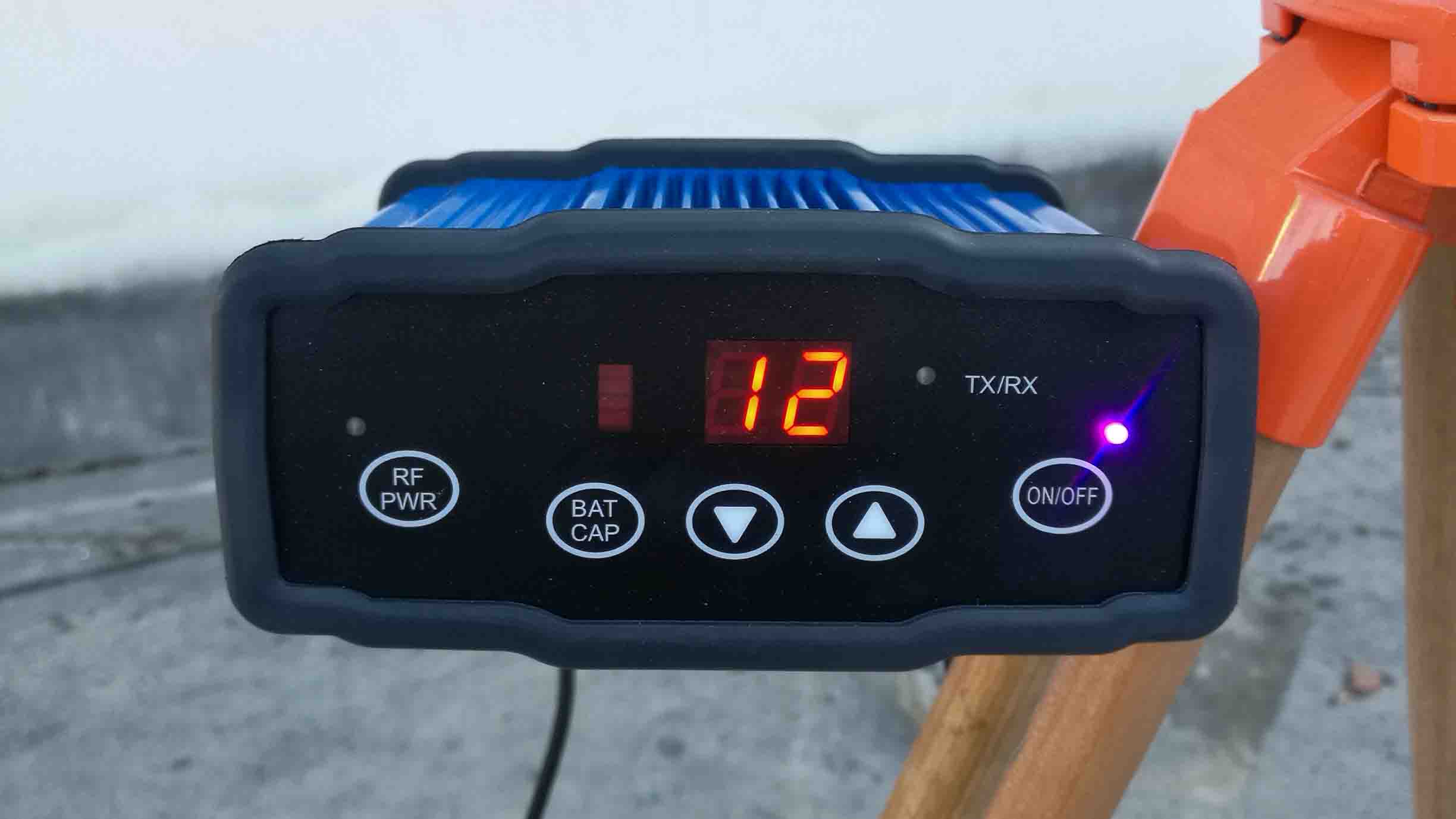

1、信号灯说明

电台TXT闪,基站正在发射信号

基准站信号灯不闪,基站没发射信,

解决办法:进基准站,平滑采集坐标,重设基站发射信号

电台TXT不闪,电台ON灯闪,电瓶没电

解决办法:给电瓶充电!

电台TX灯闪,移动站信号灯不闪,没有接收到信号, 解决办法:检查频道、波特率是否正确,重设移动站接收信号!

⑤移动站信号灯闪,正在接收信号!

 2、移动站显示单点解决办法?

①首先判断基站有没有在发射信号?

基站信号灯不闪,重新设置基准站, 基准站信号灯闪,电台TX灯不闪,电台ON灯闪,电瓶没电了。

②基站在发射信号、移动站接收不到信号?

检查移动站频道是否和电台显示一样?

检查波特率是否是9600?

检查电文格式是否是RTCM3.2 重新设置移动站

3、基准站不发射信号解决办法?

请重新设置基准站发射信号!

手薄连接基准站,进基准站,平滑采集坐标,选择外部数据链,电文格式选择RTCM3.2,设置!

4、切记,设置基站时一定要平滑采集坐标!

使用过程有任何疑问,请留言。
