如何用CASS计算道路类土方工程?仅需4步!

    我们总结了CASS的断面法土方计算之道路断面的4个基本步骤,按照以下步骤指导能够很好解决上述问题。





    / 1 /

    绘制道路中心线



    道路的中心线,一般由直线段和缓和曲线段组成的复合线。CASS中由“公路曲线设计”绘制生成。如果已经获得设计单位输出的道路中心线,或者所计算的道路中心线是折线的,可以跳过本环节。



    如何用CASS计算道路类土方工程?仅需4步!

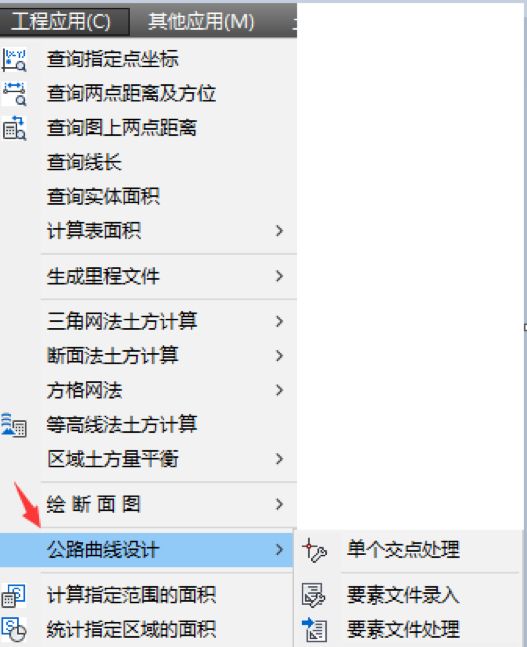

    公路曲线设计菜单截图



    道路中心线的绘制,分为以下2个步骤来完成。



    1、要素文件录入

    点击菜单“要素文件录入”,结合设计参数,在下图所示对话框中录入相关信息。并生成一个曲线要素文件(*.qx)。



    如何用CASS计算道路类土方工程?仅需4步!

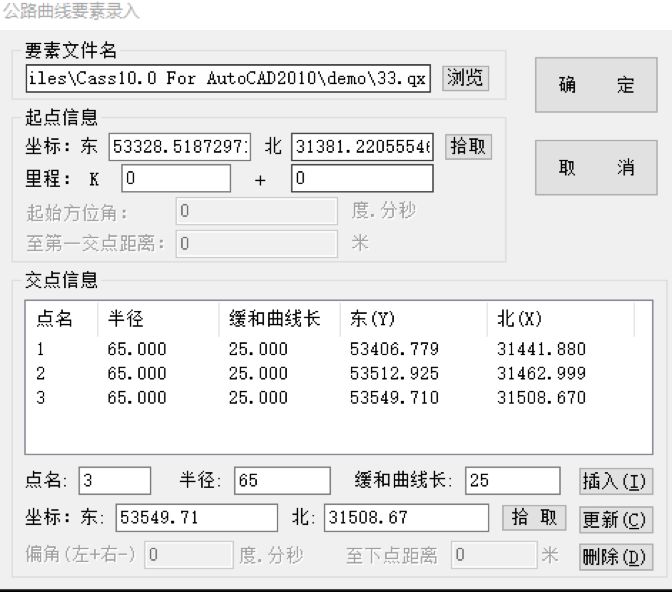

    公路曲线要素录入对话框



    2、要素文件处理

    点击菜单“要素文件处理”,选择上述步骤生成的曲线要素文件,即可完成中心线和曲线要素表的绘制。



    如何用CASS计算道路类土方工程?仅需4步!

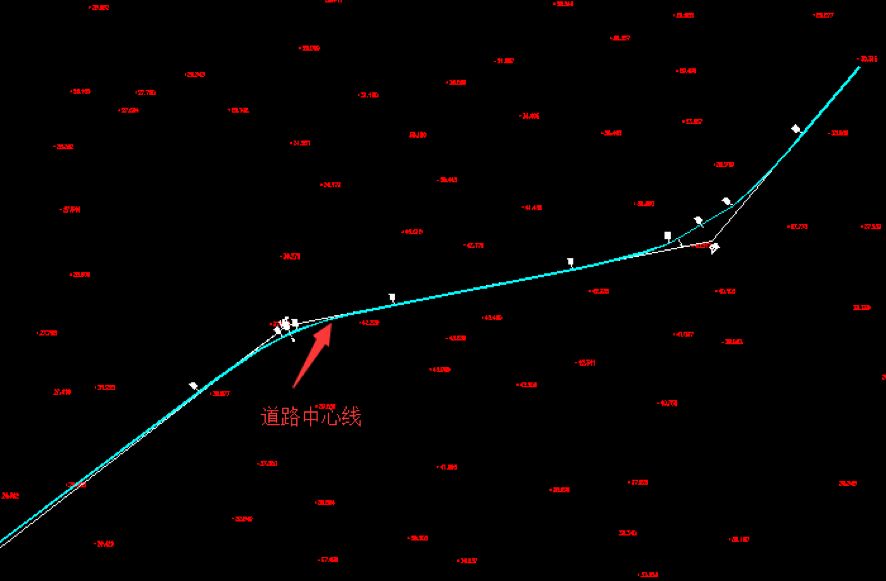

    生成的道路中心线







    曲线设计视频教程





    / 2 /

    生成里程文件



    道路断面的里程文件,必须选择“由纵断面线生成”。选择第一步生成的蓝色纵断面线,按下图所示的步骤生成。



    如何用CASS计算道路类土方工程?仅需4步!

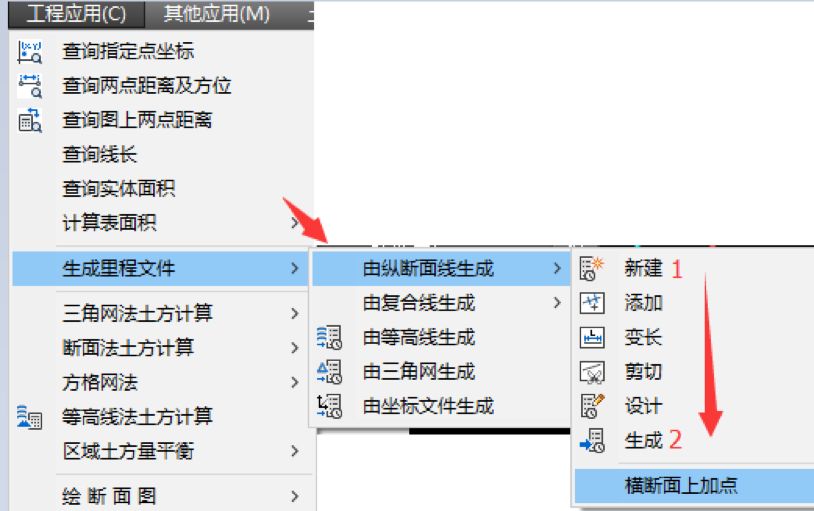

    菜单截图



    1、新建

    选择纵断面线,在下图所示的对话框中,输入断面参数。软件自动生成垂直于纵断面线的横断面线。





    如何用CASS计算道路类土方工程?仅需4步!

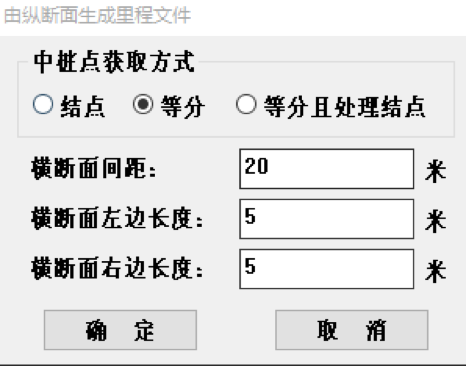

    纵断面里程文件对话框





    如何用CASS计算道路类土方工程?仅需4步!

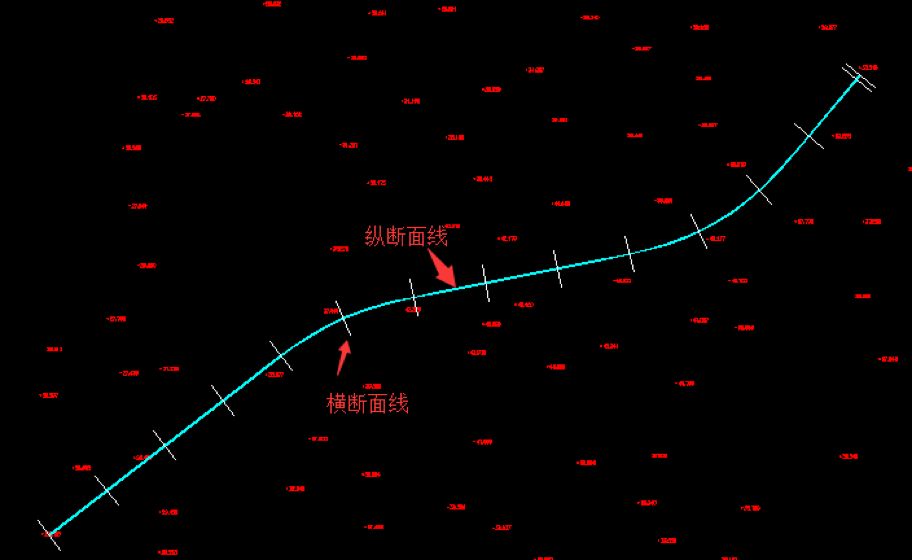

    生成的横断面线截图

    2、生成

    生成上图所示的横断面线,还可以根据实际情况,进行“添加”“剪切”等操作。最后点击“生成”菜单,输出里程文件(*.hdm)。

    生成的横断面线截图

     PS:这里的纵断面线,就是道路中心线。





    / 3 /

    编辑设计文件



    点击“道路设计参数”菜单,在弹出对话框中,根据设计参数,录入每个道路横断面的设计参数,并保存设计文件(*.txt)。



    如何用CASS计算道路类土方工程?仅需4步!

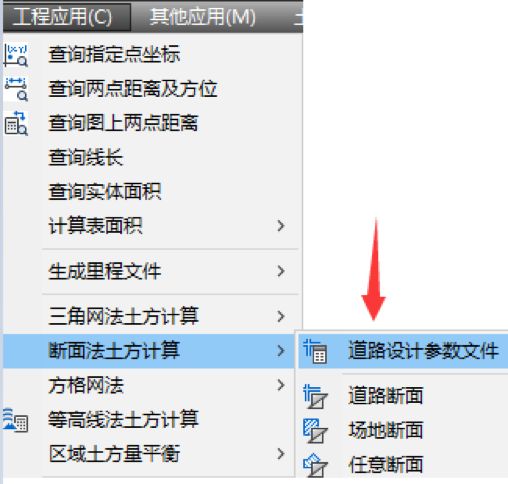

    菜单截图



    如何用CASS计算道路类土方工程?仅需4步!

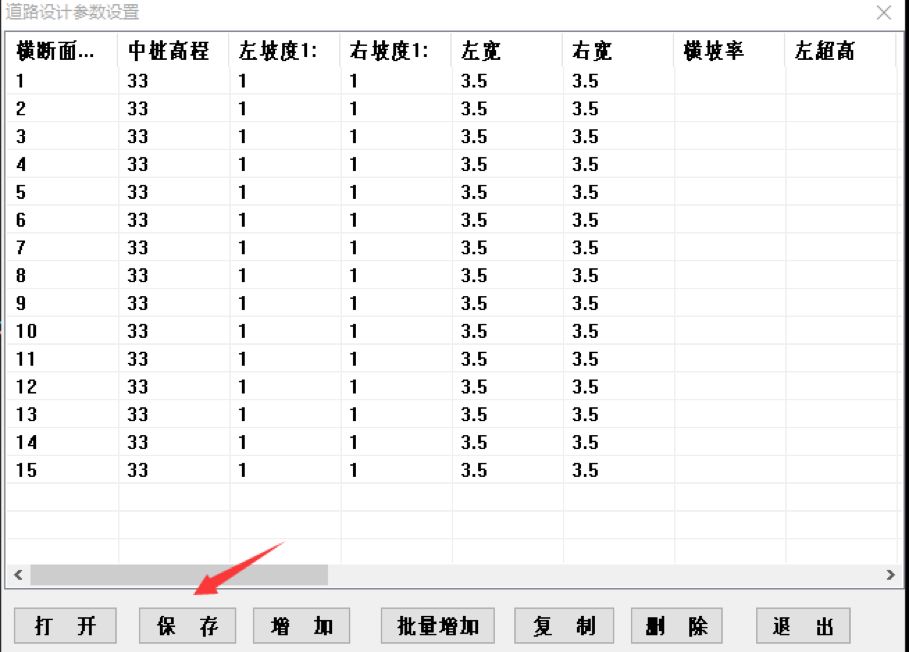

    道路设计参数对话框



     PS:第一列断面号,必须输入数字序号,而不是里程数。



    / 4 /

    计算道路断面土方



    结合上述步骤生成的里程文件(*.hdm)和道路设计参数文件(*.txt),现在可以绘制纵横断面图,并输出道路断面计算的成果表。
