CAD图形数据转成kml导入谷歌地球

    2017.12.1



    一、准备

    1. 软件:google地球(或奥维地图) 、 AutoCAD

    2. 插件:acad2kml.vlx

    3. 示例数据:Drawing.dwg



    二、目的

    在AutoCAD中,用acad2kml.vlx插件将CAD图形数据转换成kml,导入谷歌地球 。



    三、具体操作步骤

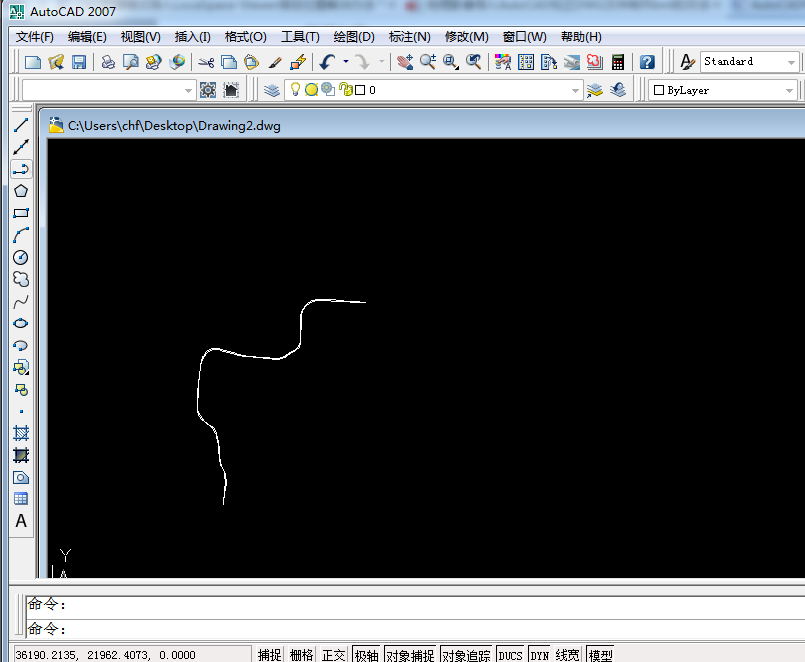

    1.打开AutoCad,

    加载示例数据Drawing2.dwg

    CAD图形数据转成kml导入谷歌地球

    2.建立相对坐标系统

    建立相对坐标系统,设置基准点为原点,要已知该点经纬度(举例:123,26,0)

    注意:

    1.此处是重点,我的经验在图上找到一个特征点,输入pl命令画一个直角(一条水平直线,一条竖直直线)。

    2.该特征点,用RTK实测一个经纬度坐标或在谷歌地球上找到该点的经纬度坐标

    3.经纬度如果是度分秒格式,需要转为度格式

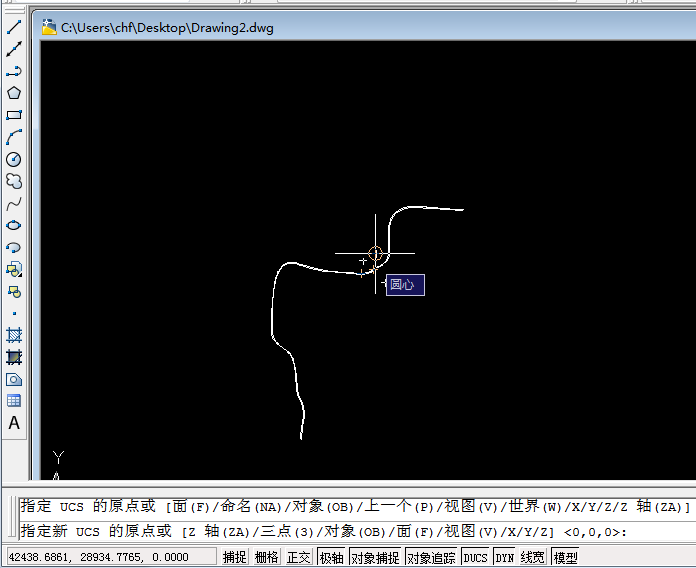

    1)在命令行输入UCS,然后空格确认,就会出现如下图的提示

    CAD图形数据转成kml导入谷歌地球

    2) 指定坐标原点,选择以上特征点

    CAD图形数据转成kml导入谷歌地球

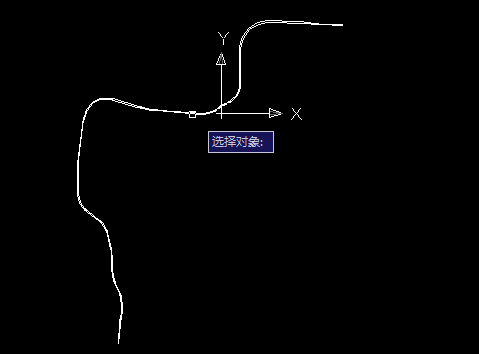

    3) 指定X轴方向,选择水平直线,

    4) 指定Y轴方向,选择竖直直线

    CAD图形数据转成kml导入谷歌地球

    CAD图形数据转成kml导入谷歌地球

    CAD图形数据转成kml导入谷歌地球





    4.加载acad2kml.vlx

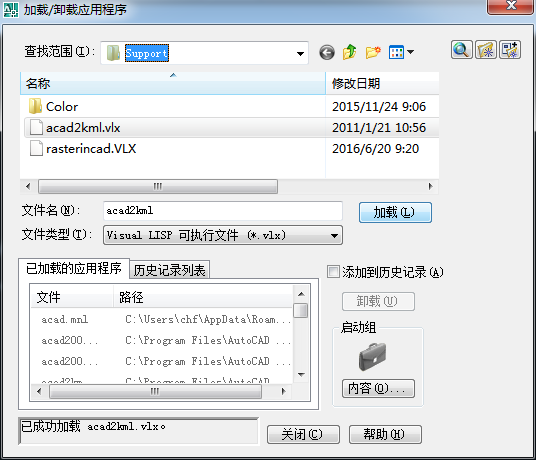

    加载方法有三:

    1) 在AutoCAD中点取 [菜单-工具-加载应用程序...] ,选择"acad2kml.vlx"即可加载;

    2) 在AutoCAD的命令提示符下输入“(load "acad2kml.vlx")”也可加载;

    3) 直接将文件"acad2kml.vlx"拖拽入AutoCAD绘图区也可加载;

    CAD图形数据转成kml导入谷歌地球

    5.输入acad2kml→回车,弹出界面

    CAD图形数据转成kml导入谷歌地球

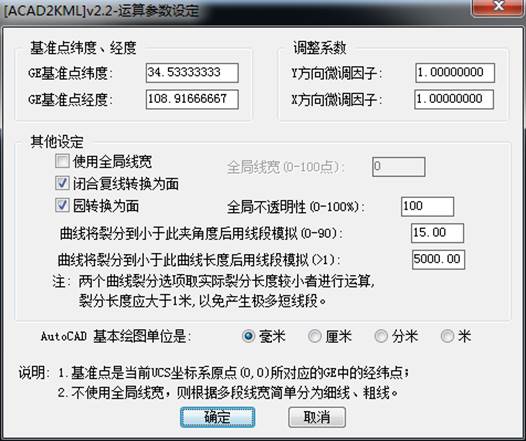

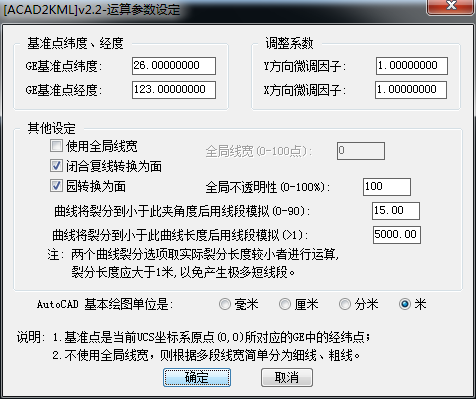

    1) 输入基准点经纬度(举例:123,26,0)→选择基本绘图单位:→确定→选择保存路径并输入文件名(Drawing2.kml)

    CAD图形数据转成kml导入谷歌地球

    2)点击框选需要输出的图形→回车确定。

    CAD图形数据转成kml导入谷歌地球



    等待输出图形。



     5.谷歌地球加载CAD图形

    1) 打开谷歌地球

    2) 把KML文件拖进去,可以看到这个cad位置就是制定的经纬度位置。
