【中海达RTK使用第8步】 把放样点坐标数据批量导入手薄

    控制点与放样点导入操作方法一致,如果控制点多时,也可以提前在电脑上编辑好控制点,把控制点批量导入手薄
    可导入逐桩坐标,道路边桩,征地线,以及各种放样点坐标。





    放样点数据导入手薄说明



    1、把坐标数据整理拷贝到手薄内存里
    ①在Excel里重新编辑控制点文件,

    各列内容依次是点名、N、E、Z,注意:

    【中海达RTK使用第8步】 把放样点坐标数据批量导入手薄

    各列顺序必须依次是:点名NEZ没有高程时,Z不能空,填0

    ②另存为A测区放样点.csv(逗号分隔符) 放样点.csv

    【中海达RTK使用第8步】 把放样点坐标数据批量导入手薄

    ③用USB线连接手薄

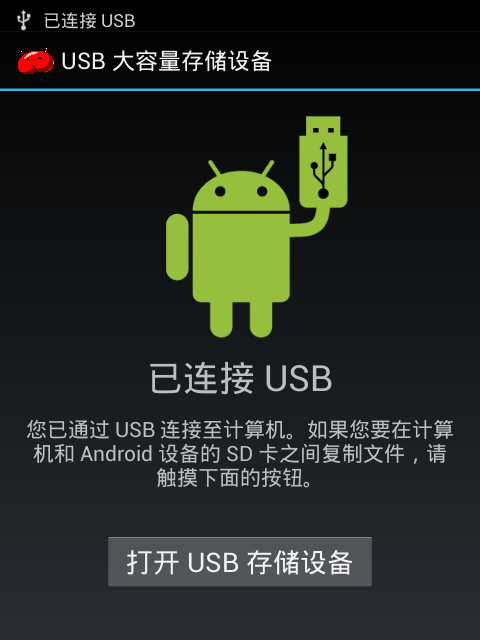

    ④打开USB储存

    【中海达RTK使用第8步】 把放样点坐标数据批量导入手薄

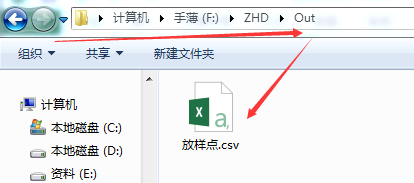

    ⑤把“A测区控制点.csv”拷贝到手薄内存\ZHD\OUT里

    【中海达RTK使用第8步】 把放样点坐标数据批量导入手薄
    ⑥关闭USB储存

    2、进手薄软件把放样点导入当前项目里

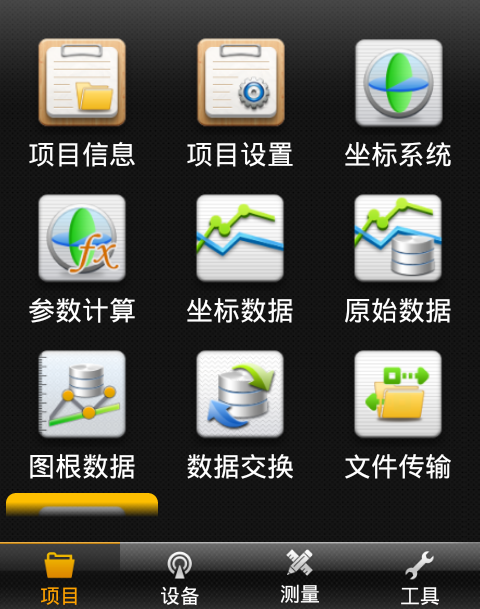

    ①数据交换

    【中海达RTK使用第8步】 把放样点坐标数据批量导入手薄

    ②选择放样点

    【中海达RTK使用第8步】 把放样点坐标数据批量导入手薄

    ③选择导入

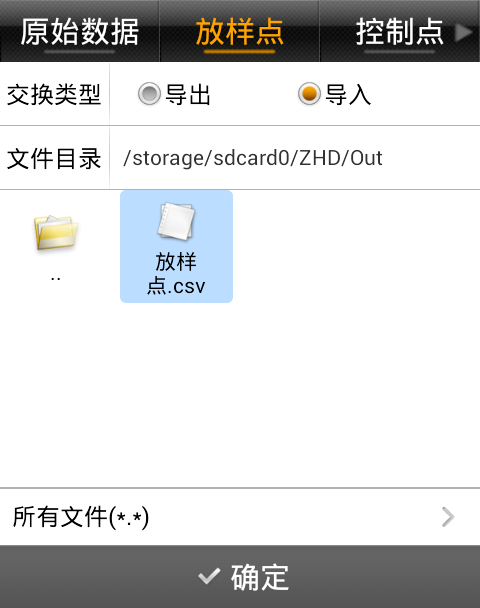

    ④选择文件放样点.csv

    ⑤确定

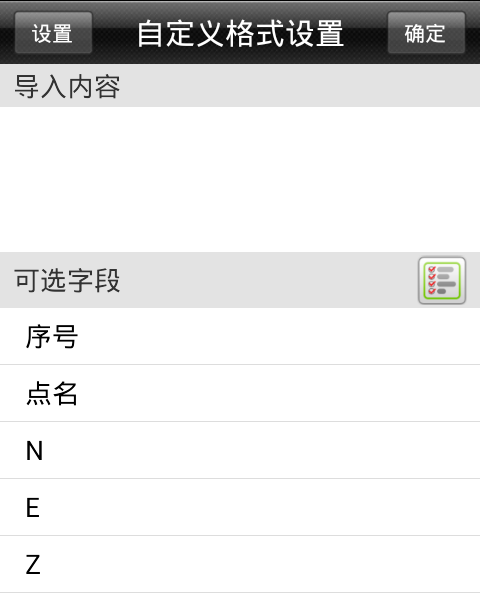

    ⑥提示”定义格式设置“

    【中海达RTK使用第8步】 把放样点坐标数据批量导入手薄

    ----



    这里很容易出错。

    自定义导入内容,需要根据导入文件内容按顺序依次选择,错选漏选都导不进去。

    此次导入的文件

    【中海达RTK使用第8步】 把放样点坐标数据批量导入手薄



    第一列是点名

    第二列是N

    第三列是E

    第四列是Z

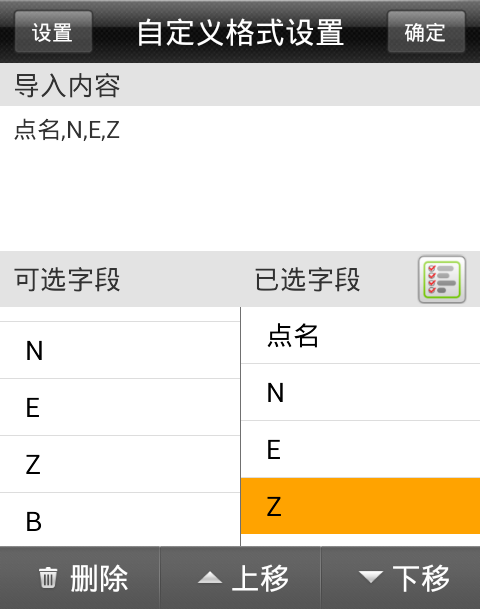

    导入时,依次选择  点名,N,E,Z



    【中海达RTK使用第8步】 把放样点坐标数据批量导入手薄

    ⑦点击 确定 提示数据导入成功

    3、查看导入数据

    ①进坐标数据

    【中海达RTK使用第8步】 把放样点坐标数据批量导入手薄

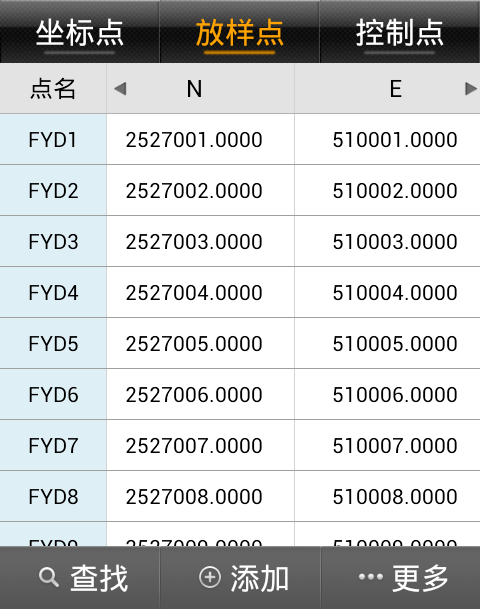

    ②放样点   放样点导入成功

    【中海达RTK使用第8步】 把放样点坐标数据批量导入手薄

    补充说明:

    1、文件格式,支持.csv\.txt\.dat

    2、.dat格式导入时,自定义格式选择点名,描述,E,N,Z

    3、.csv,.txt数据导入前,自定义格式选择时,请确定,文件中每一列的内容是什么?如果各列内容为点名\N\E\Z,导入时必须选点名,N,E,Z,如果各列内容为点名\E\N\Z,导入时必须元点名,E,N,Z,如果各列内容为点名\Z\E\N,导入时必须元点名,Z,E,N,如果各列内容为点名\N\E,导入时必须选点名,N.E,依次类推,,,



    如果各列内容为点名,N,E,Z,导入时必须选点名,N,E,Z,如果各列内容为点名,E,N,Z,导入时必须元点名,E,N,Z,如果各列内容为点名,Z,E,N,导入时必须元点名,Z,E,N,如果各列内容为点名,N,E,导入时必须选点名,N.E,
